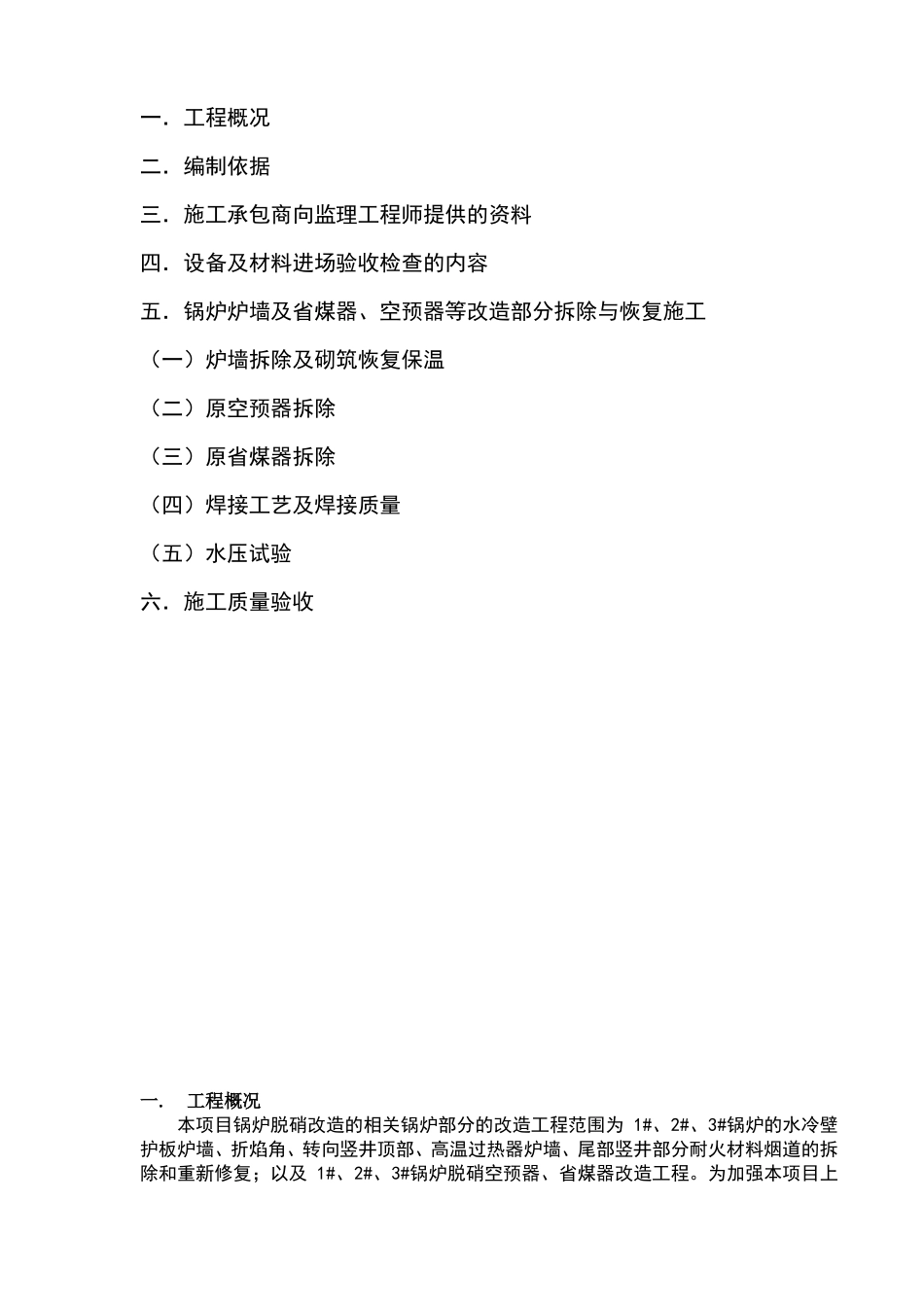

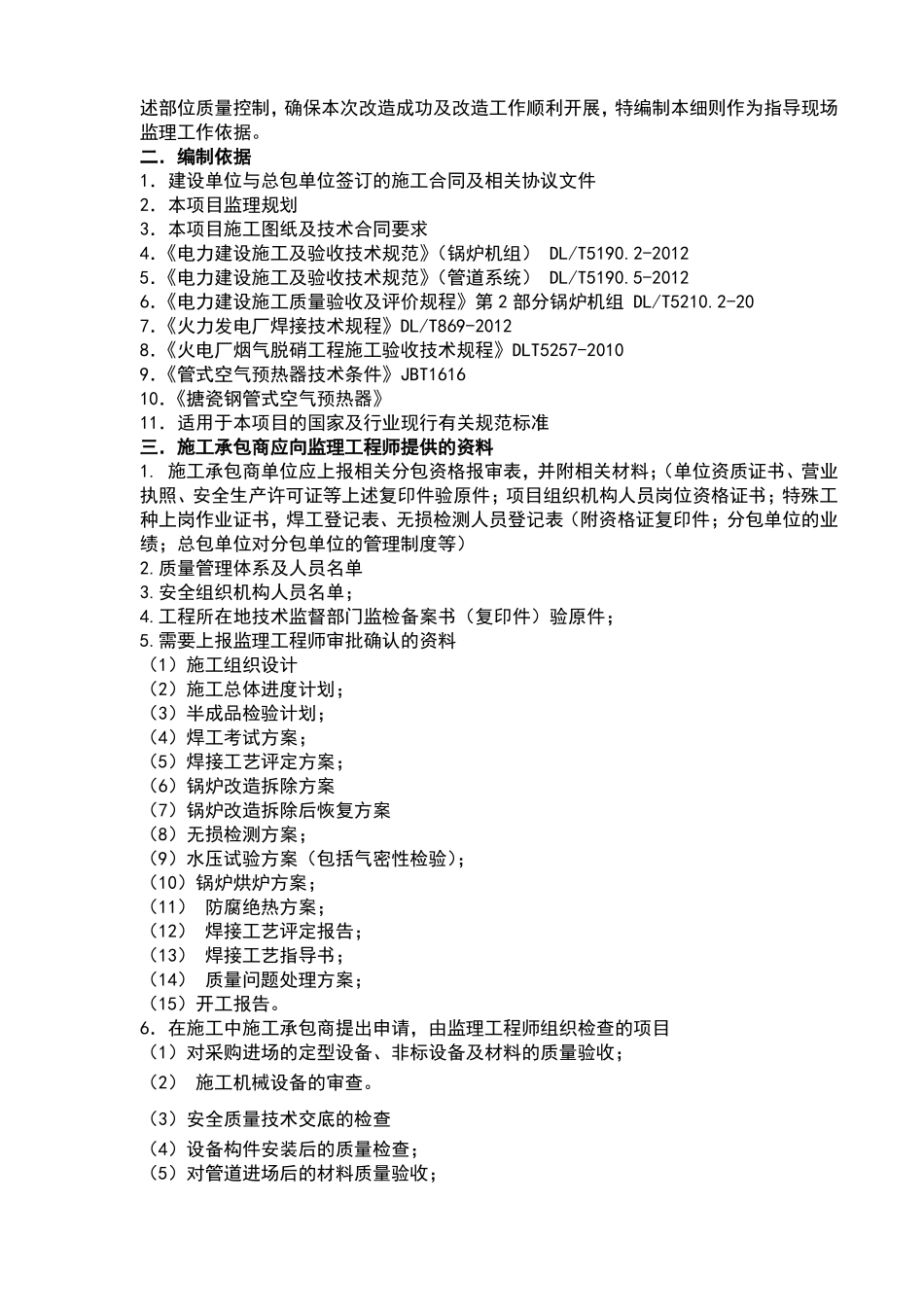

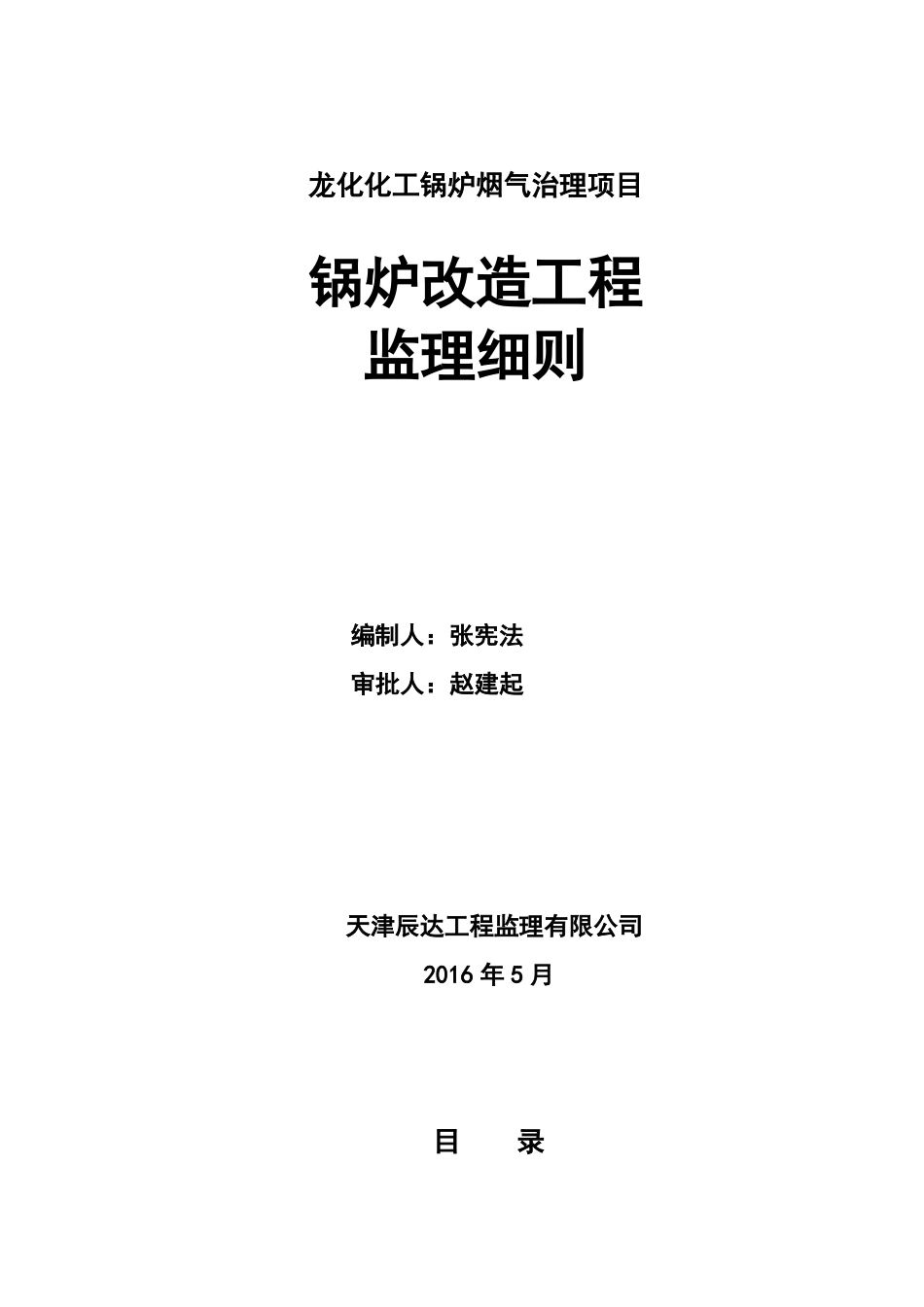

龙化化工锅炉烟气治理项目锅炉改造工程监理细则编制人：张宪法审批人：赵建起天津辰达工程监理有限公司2016年5月目录一．工程概况二．编制依据三．施工承包商向监理工程师提供的资料四．设备及材料进场验收检查的内容五．锅炉炉墙及省煤器、空预器等改造部分拆除与恢复施工（一）炉墙拆除及砌筑恢复保温（二）原空预器拆除（三）原省煤器拆除（四）焊接工艺及焊接质量（五）水压试验六．施工质量验收一.工程概况本项目锅炉脱硝改造的相关锅炉部分的改造工程范围为1#、2#、3#锅炉的水冷壁护板炉墙、折焰角、转向竖井顶部、高温过热器炉墙、尾部竖井部分耐火材料烟道的拆除和重新修复；以及1#、2#、3#锅炉脱硝空预器、省煤器改造工程。为加强本项目上述部位质量控制，确保本次改造成功及改造工作顺利开展，特编制本细则作为指导现场监理工作依据。二．编制依据1．建设单位与总包单位签订的施工合同及相关协议文件2．本项目监理规划3．本项目施工图纸及技术合同要求4．《电力建设施工及验收技术规范》（锅炉机组）DL/T5190.2-20125．《电力建设施工及验收技术规范》（管道系统）DL/T5190.5-20126．《电力建设施工质量验收及评价规程》第2部分锅炉机组DL/T5210.2-207．《火力发电厂焊接技术规程》DL/T869-20128．《火电厂烟气脱硝工程施工验收技术规程》DLT5257-20109．《管式空气预热器技术条件》JBT161610．《搪瓷钢管式空气预热器》11．适用于本项目的国家及行业现行有关规范标准三．施工承包商应向监理工程师提供的资料1.施工承包商单位应上报相关分包资格报审表，并附相关材料；（单位资质证书、营业执照、安全生产许可证等上述复印件验原件；项目组织机构人员岗位资格证书；特殊工种上岗作业证书，焊工登记表、无损检测人员登记表（附资格证复印件；分包单位的业绩；总包单位对分包单位的管理制度等）2.质量管理体系及人员名单3.安全组织机构人员名单；4.工程所在地技术监督部门监检备案书（复印件）验原件；5.需要上报监理工程师审批确认的资料（1）施工组织设计（2）施工总体进度计划；（3）半成品检验计划；（4）焊工考试方案；（5）焊接工艺评定方案；（6）锅炉改造拆除方案（7）锅炉改造拆除后恢复方案（8）无损检测方案；（9）水压试验方案（包括气密性检验）；（10）锅炉烘炉方案；（11）防腐绝热方案；（12）焊接工艺评定报告；（13）焊接工艺指导书；（14）质量问题处理方案；（15）开工报告。6．在施工中施工承包商提出申请，由监理工程师组织检查的项目（1）对采购进场的定型设备、非标设备及材料的质量验收；（2）施工机械设备的审查。（3）安全质量技术交底的检查（4）设备构件安装后的质量检查；（5）对管道进场后的材料质量验收；（6）管道安装后的质量检查；（7）无损检测结果的质量检查；（8）耐压试验检查（包括气密性检验）；（9）设备附件安装质量的检查；（10）隐蔽工程质量检查；（11）设备防腐、绝热工程质量检查；（12）质量问题处理后的质量检查；（13）其它A(AR)、B(BR)控制点的质量检查；（14）分部工程的质量验收；（15）交工资料经监理验收后方可移交建设单位归档；（16）交工资料全部采用A4纸竖排。提交给建设单位的竣工资料由监理工程师查验后，施工承包商方可移交。四．设备及材料进场验收检查内容1.省煤器、空预器等设备进场时，监理工程师应组织建设单位、施工承包共同进行检查验收；2.交付安装的设备及图样进行数量清点及规格、质量等验收；3.对照装箱单及图样进行数量清点及规格、质量等验收；（1）箱号、箱数及包装情况；（2）设备名称、类别、型号及规格；（3）设备外形号尺寸及管口方位；（4）内件及附件规格、尺寸及数量；（5）表面破坏、变形及锈蚀情况；4.验收合格的设备应指定存放地点、方法及责任人，避免损坏和附件丢失；5.炉墙砌筑及保温材料；耐火、保温材料检验：（1）适用范围：耐火、保温材料检验。（2）保温材料、耐火保温浇筑料、耐磨耐火浇筑料、保温砖、耐磨耐火保温砖及试块的检验可以在每批材料中抽取一定数量的材料送有相应资质的机构检验。具体的抽检比例按《耐磨耐火材料技术条件与检验方法》（DL/T902-2004）规定或...
