高吸水性树脂的制备、性能测试及其应用研究VIP免费

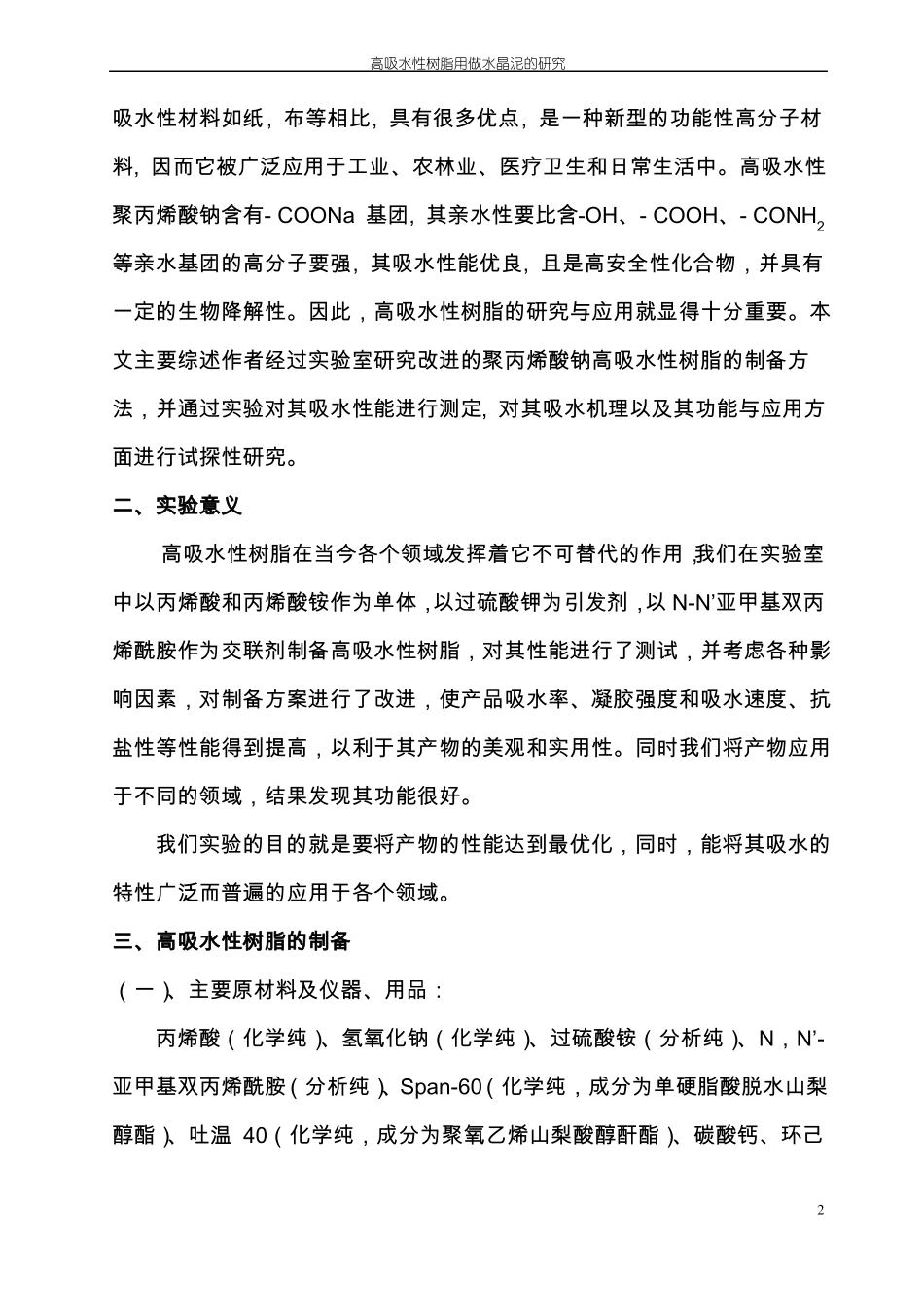

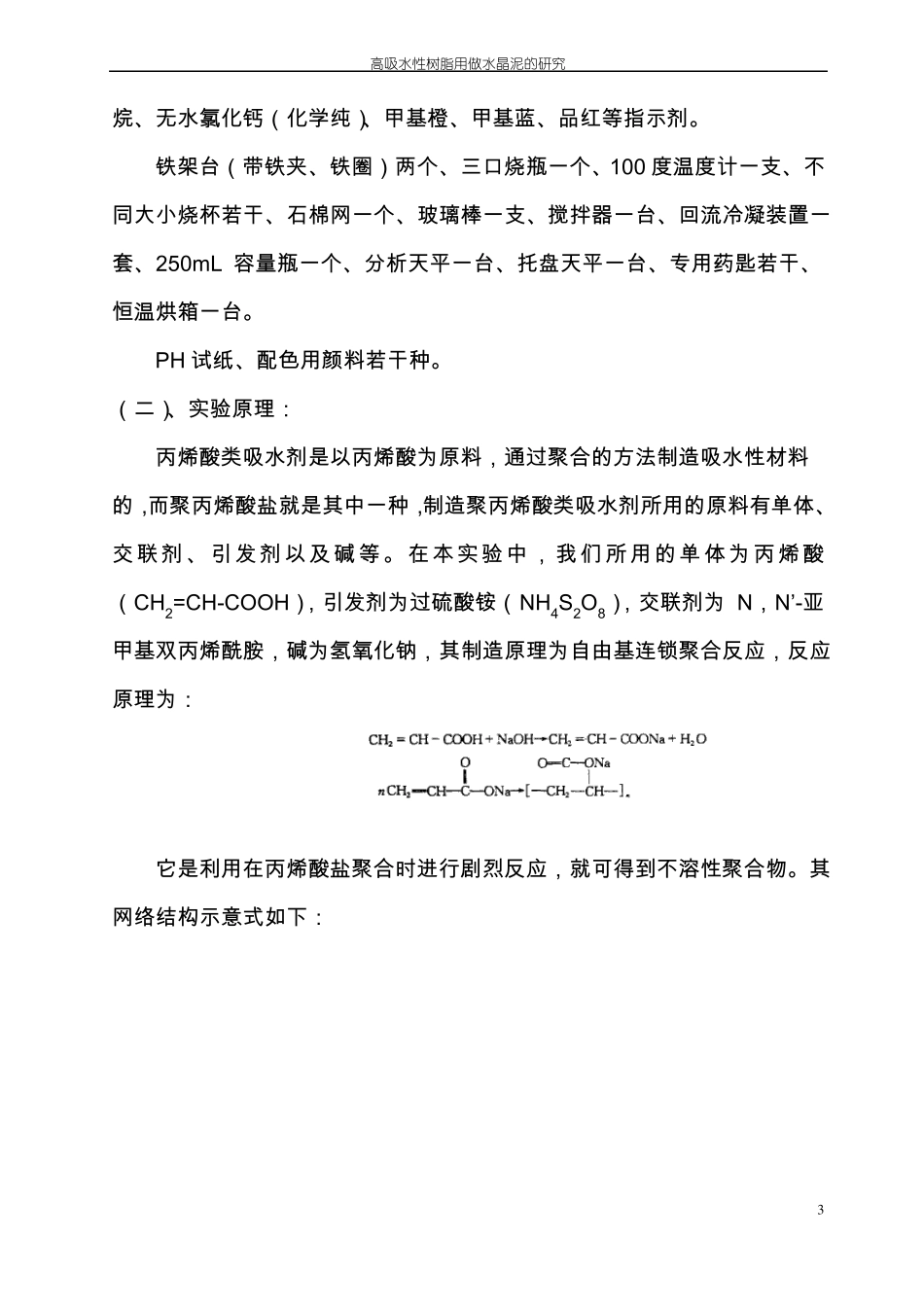

高吸水性树脂用做水晶泥的研究高吸水性树脂用做水晶泥的研究刘力、罗威摘要：以环己烷为连续相，Span-60为悬浮稳定剂，过硫酸铵为引发剂，N，N’-亚甲基双丙烯胺为交联剂，对反相悬浮聚合制备聚丙烯酸钠高吸水性树脂进行研究。结果表明，影响合成树脂吸水率的主要因素是交联剂质量分数，当交联剂质量分数为0.015%时，合成树脂的吸水率出现极大值，而且当反应温度控制在75℃，引发剂质量分数为18%时所得树脂的吸水率可达500g/g。对合成树脂吸水、保水性能的进一步测试发现，树脂的初始阶段吸水速率较快，随着吸水时间的延长逐步下降，当树脂吸水饱和后水分损失很慢，在120℃下100min仅损失17.2%。关键词：高吸水性树脂，聚丙烯酸钠，Span-60，吐温-40，交联剂，分散剂，引发剂。一、背景介绍高吸水性树脂(superabsorbentpolymer,SAP),自上世纪70年代开发成功以来,已经得到了深入的研究和广泛的应用。在美国等发达国家，高吸水性树脂的历史已有近40年，而在我国，它仅有10余年的发展史，对国内市场来说是一种新产品，虽然国内有许多单位已研究开发出产品并建立了生产装置，但是国产超强吸水剂产品尚未形成规模生产，其原因是由于生产技术落后而导致产品生产成本较高，产品性能没有及时改进而且产品的应用研究较少。高吸水性树脂是一种轻度交联结构的高分子,其分子链上具有很多亲水基团，如羟基、羧基、酰胺基、磺酸基等,故吸水能力很强,能吸收自身重量的几百倍甚至几千倍的水,并且加压不淌出。由于高吸水性树脂与常见的1高吸水性树脂用做水晶泥的研究吸水性材料如纸,布等相比,具有很多优点,是一种新型的功能性高分子材料,因而它被广泛应用于工业、农林业、医疗卫生和日常生活中。高吸水性聚丙烯酸钠含有-COONa基团,其亲水性要比含-OH、-COOH、-CONH2等亲水基团的高分子要强,其吸水性能优良,且是高安全性化合物，并具有一定的生物降解性。因此，高吸水性树脂的研究与应用就显得十分重要。本文主要综述作者经过实验室研究改进的聚丙烯酸钠高吸水性树脂的制备方法，并通过实验对其吸水性能进行测定,对其吸水机理以及其功能与应用方面进行试探性研究。二、实验意义高吸水性树脂在当今各个领域发挥着它不可替代的作用，我们在实验室中以丙烯酸和丙烯酸铵作为单体，以过硫酸钾为引发剂，以N-N’亚甲基双丙烯酰胺作为交联剂制备高吸水性树脂，对其性能进行了测试，并考虑各种影响因素，对制备方案进行了改进，使产品吸水率、凝胶强度和吸水速度、抗盐性等性能得到提高，以利于其产物的美观和实用性。同时我们将产物应用于不同的领域，结果发现其功能很好。我们实验的目的就是要将产物的性能达到最优化，同时，能将其吸水的特性广泛而普遍的应用于各个领域。三、高吸水性树脂的制备（一）、主要原材料及仪器、用品：丙烯酸（化学纯）、氢氧化钠（化学纯）、过硫酸铵（分析纯）、N，N’-亚甲基双丙烯酰胺（分析纯）、Span-60（化学纯，成分为单硬脂酸脱水山梨醇酯）、吐温40（化学纯，成分为聚氧乙烯山梨酸醇酐酯）、碳酸钙、环己2高吸水性树脂用做水晶泥的研究烷、无水氯化钙（化学纯）、甲基橙、甲基蓝、品红等指示剂。铁架台（带铁夹、铁圈）两个、三口烧瓶一个、100度温度计一支、不同大小烧杯若干、石棉网一个、玻璃棒一支、搅拌器一台、回流冷凝装置一套、250mL容量瓶一个、分析天平一台、托盘天平一台、专用药匙若干、恒温烘箱一台。PH试纸、配色用颜料若干种。（二）、实验原理：丙烯酸类吸水剂是以丙烯酸为原料，通过聚合的方法制造吸水性材料的，而聚丙烯酸盐就是其中一种，制造聚丙烯酸类吸水剂所用的原料有单体、交联剂、引发剂以及碱等。在本实验中，我们所用的单体为丙烯酸（CH2=CH-COOH），引发剂为过硫酸铵（NH4S2O8），交联剂为N，N’-亚甲基双丙烯酰胺，碱为氢氧化钠，其制造原理为自由基连锁聚合反应，反应原理为：它是利用在丙烯酸盐聚合时进行剧烈反应，就可得到不溶性聚合物。其网络结构示意式如下：3高吸水性树脂用做水晶泥的研究其主链上的—COOH、—COONa基团是影响树脂吸水性的主要基团，交联剂则在形成网络密度方面起重要作用。如交联剂使用得当，即能形成合适的高...
