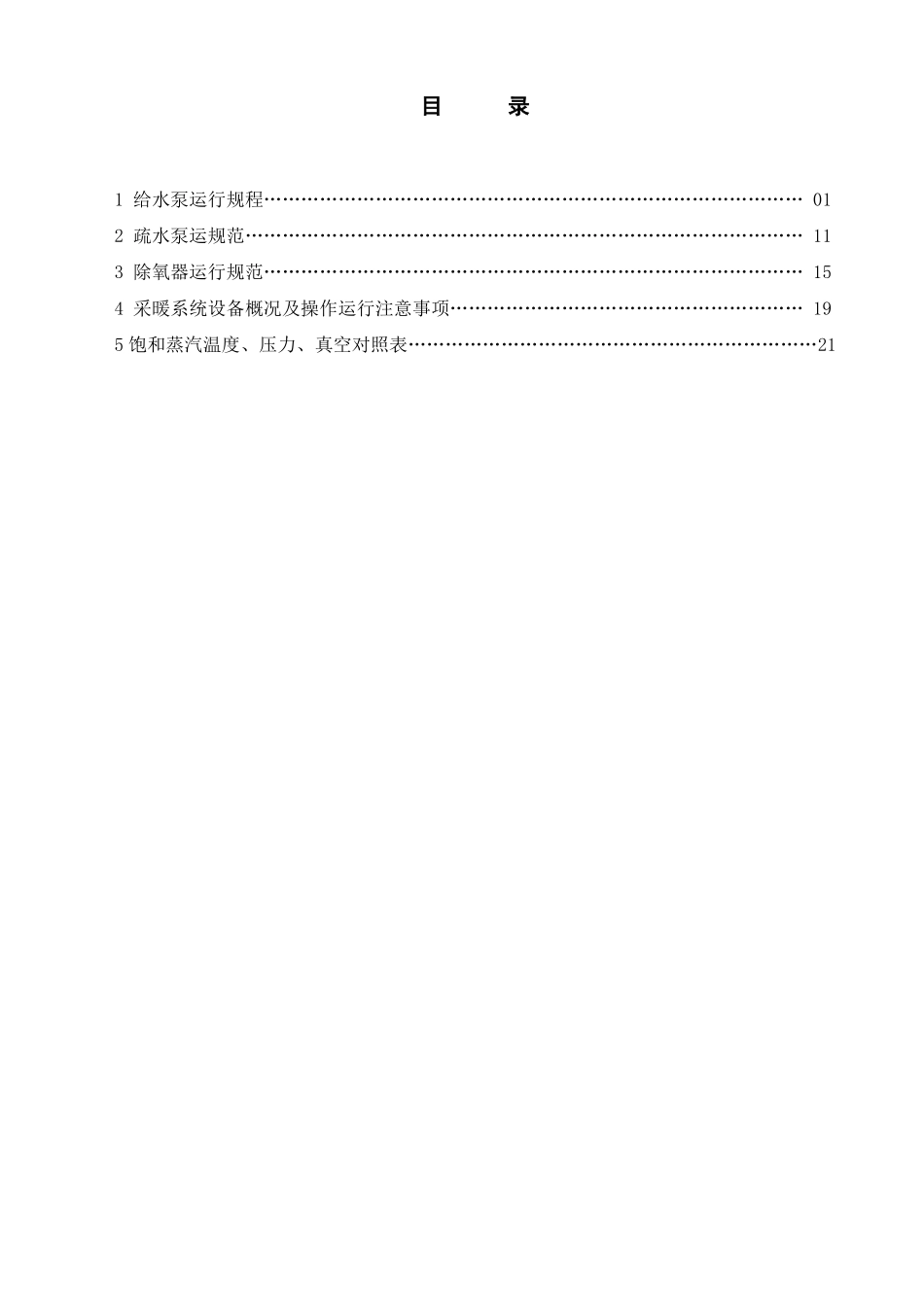

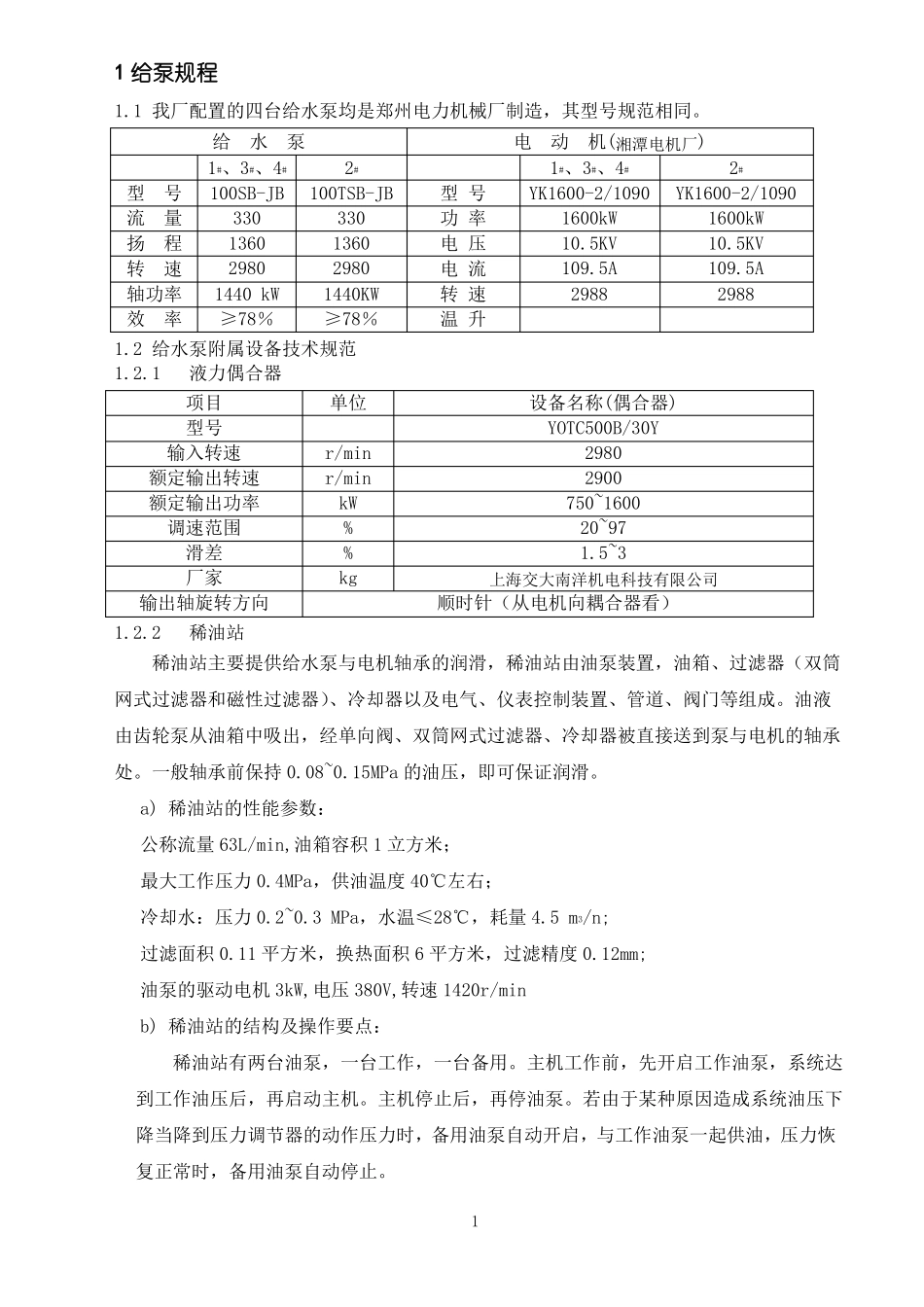

目录1给水泵运行规程……………………………………………………………………………012疏水泵运规范………………………………………………………………………………113除氧器运行规范……………………………………………………………………………154采暖系统设备概况及操作运行注意事项…………………………………………………195饱和蒸汽温度、压力、真空对照表…………………………………………………………211给泵规程1.1我厂配置的四台给水泵均是郑州电力机械厂制造，其型号规范相同。型号流量扬程转速轴功率效率给水泵电动机(湘潭电机厂)1#、3#、4#2#1#、3#、4#2#100SB-JB100TSB-JB型号YK1600-2/1090YK1600-2/1090330330功率1600kW1600kW13601360电压10.5KV10.5KV29802980109.5A109.5A电流1440kW1440KW转速29882988≥78％≥78％温升1.2给水泵附属设备技术规范1.2.1液力偶合器项目型号输入转速额定输出转速额定输出功率调速范围滑差厂家输出轴旋转方向1.2.2稀油站稀油站主要提供给水泵与电机轴承的润滑，稀油站由油泵装置，油箱、过滤器（双筒网式过滤器和磁性过滤器）、冷却器以及电气、仪表控制装置、管道、阀门等组成。油液由齿轮泵从油箱中吸出，经单向阀、双筒网式过滤器、冷却器被直接送到泵与电机的轴承处。一般轴承前保持0.08~0.15MPa的油压，即可保证润滑。a)稀油站的性能参数：公称流量63L/min,油箱容积1立方米；最大工作压力0.4MPa，供油温度40℃左右；冷却水：压力0.2~0.3MPa，水温≤28℃，耗量4.5m3/n;过滤面积0.11平方米，换热面积6平方米，过滤精度0.12mm;油泵的驱动电机3kW,电压380V,转速1420r/minb)稀油站的结构及操作要点：稀油站有两台油泵，一台工作，一台备用。主机工作前，先开启工作油泵，系统达到工作油压后，再启动主机。主机停止后，再停油泵。若由于某种原因造成系统油压下降当降到压力调节器的动作压力时，备用油泵自动开启，与工作油泵一起供油，压力恢复正常时，备用油泵自动停止。单位r/minr/minkW%%kg设备名称(偶合器)YOTC500B/30Y29802900750~160020~971.5~3上海交大南洋机电科技有限公司顺时针（从电机向耦合器看）1双筒式过滤器也为一筒工作，一筒备用。当其进出口处的压差超过0.05MPa时，应换向，使备用筒工作，并取出工作筒进行清洗。安全阀的调定压力为0.25MPa，当系统油压大于此值时，安全阀自动打开，多余的油流回油箱。1.3给水泵启动前的检查1.3.1确认水泵及其附属设备工作结束，现场清扫干净。1.3.2确认除氧器投运正常，系统无与本泵相关的工作。1.3.3联系热工投入仪表。1.3.4联系电气测量相关电机绝缘，退出水泵及油泵联锁，通知电气送上电源。1.3.5安装或大修后首次启动，应事先检查给水泵转子手动盘动自如，电机转向正确。1.3.6检查油箱油位正常，油质良好。1.3.7启动一台辅助油泵，投入两油泵联锁，检查回油畅通、油压正常，电机轴承油位控制在1/2-2/3之间。1.3.8检查阀门系统：a)给水泵进、出口门关闭；再循环手动门及调节门全开。b)空冷器进水门、出水门开启；冷油器进水门、出水门开启。c)管道放空气门微开。d)将再循环放水门微开进行暖管。1.4暖泵1.4.1顺暖：逐渐开启给水泵进口门，适当开启出口电动门前疏水门，注意泵温升情况应控制在1—2℃/min。1.4.2调整好密封水压力，压力控制在0.6-0.8MPa。1.4.3冷态泵启动前暖泵时间不少于1小时，当泵体温度和水温接近，泵上下壳体温差小于15℃，则暖泵结束，关闭放水门，壳体和给水温度差不大于10度。1.4.4暖泵亦可以采用倒暖方式：开启给水泵出口门、调节好暖泵阀调进行暖泵。1.4.5给水泵冷态启动时采用顺暖，热态备用时采用倒暖，备用泵应开启暖泵阀长期倒暖。1.5给泵启动1.5.1确认辅助油泵运行良好，润滑油压在0.15MPa以上。1.5.2联系值长、锅炉。1.5.3在DCS上启动给水泵，注意电流表在3-5秒内回到正常值。1.5.4启动后全面检查。2a)检查电动机电流、给泵出口压力及平衡室压力正常b)水泵及电动机声音，振动，盘根压盖滴水均正常c)从观油窗里检查油流、油量是否正常。d)检查管道、法兰、阀门等是否有泄漏。e)检查各轴瓦、推力瓦、电机绕组温度是否正常。f)检查电机风温、润滑油温...
