间隔施工方案VIP免费

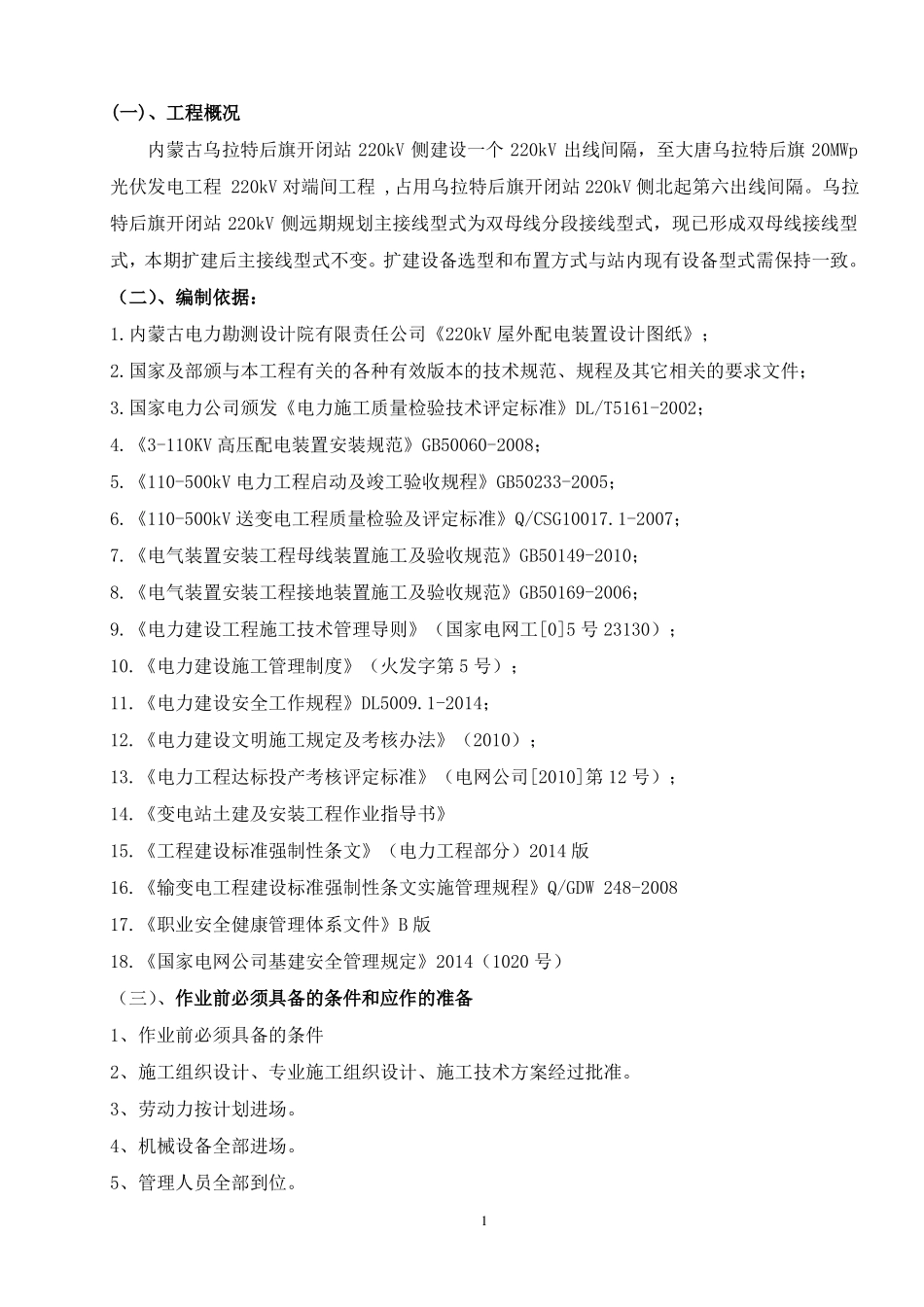

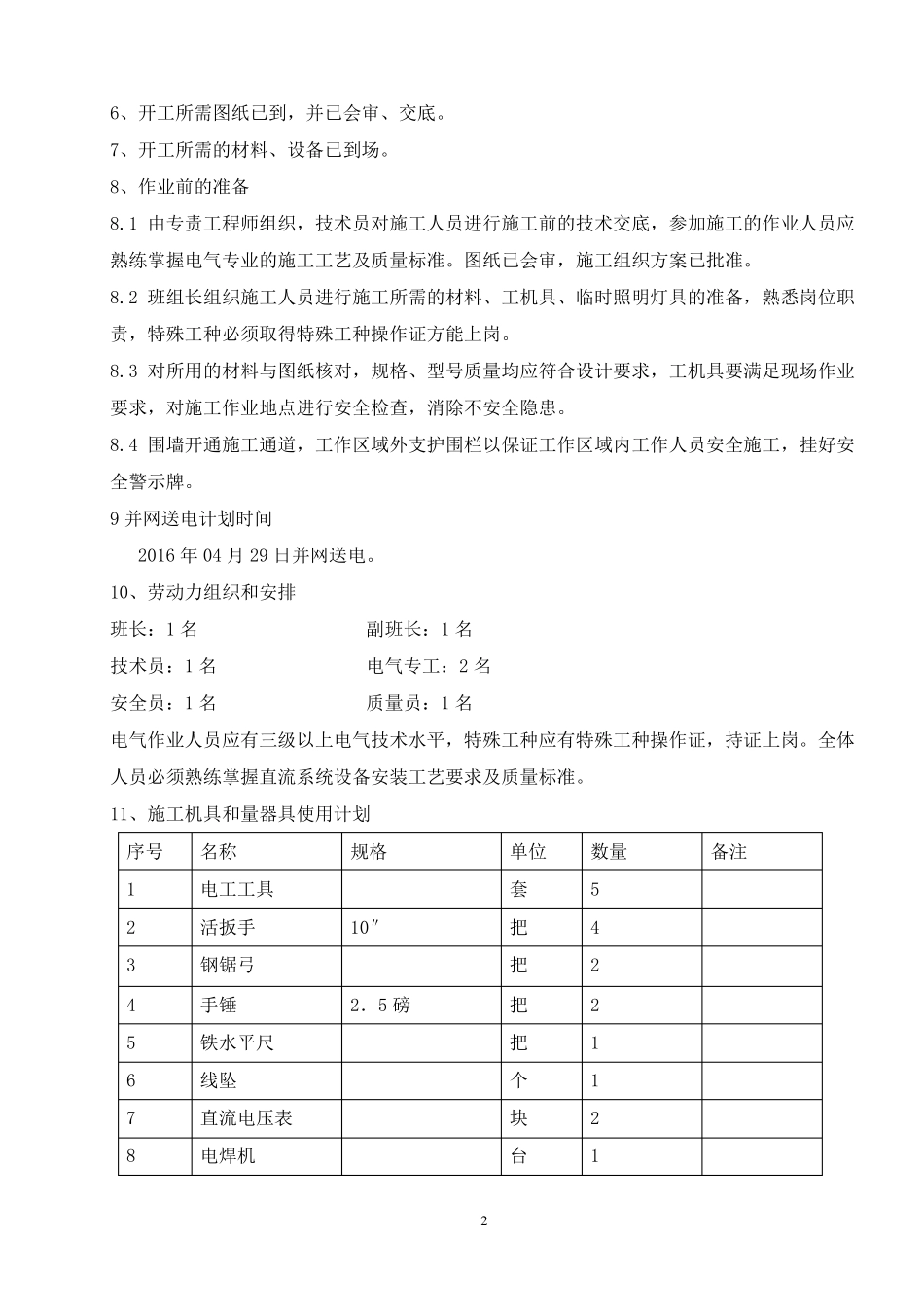

(一)、工程概况内蒙古乌拉特后旗开闭站220kV侧建设一个220kV出线间隔，至大唐乌拉特后旗20MWp光伏发电工程220kV对端间工程,占用乌拉特后旗开闭站220kV侧北起第六出线间隔。乌拉特后旗开闭站220kV侧远期规划主接线型式为双母线分段接线型式，现已形成双母线接线型式，本期扩建后主接线型式不变。扩建设备选型和布置方式与站内现有设备型式需保持一致。（二）、编制依据：1.内蒙古电力勘测设计院有限责任公司《220kV屋外配电装置设计图纸》；2.国家及部颁与本工程有关的各种有效版本的技术规范、规程及其它相关的要求文件；3.国家电力公司颁发《电力施工质量检验技术评定标准》DL/T5161-2002；4.《3-110KV高压配电装置安装规范》GB50060-2008；5.《110-500kV电力工程启动及竣工验收规程》GB50233-2005；6.《110-500kV送变电工程质量检验及评定标准》Q/CSG10017.1-2007；7.《电气装置安装工程母线装置施工及验收规范》GB50149-2010；8.《电气装置安装工程接地装置施工及验收规范》GB50169-2006；9.《电力建设工程施工技术管理导则》（国家电网工[0]5号23130）；10.《电力建设施工管理制度》（火发字第5号）；11.《电力建设安全工作规程》DL5009.1-2014；12.《电力建设文明施工规定及考核办法》（2010）；13.《电力工程达标投产考核评定标准》（电网公司[2010]第12号）；14.《变电站土建及安装工程作业指导书》15.《工程建设标准强制性条文》（电力工程部分）2014版16.《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-200817.《职业安全健康管理体系文件》B版18.《国家电网公司基建安全管理规定》2014（1020号）（三）、作业前必须具备的条件和应作的准备1、作业前必须具备的条件2、施工组织设计、专业施工组织设计、施工技术方案经过批准。3、劳动力按计划进场。4、机械设备全部进场。5、管理人员全部到位。16、开工所需图纸已到，并已会审、交底。7、开工所需的材料、设备已到场。8、作业前的准备8.1由专责工程师组织，技术员对施工人员进行施工前的技术交底，参加施工的作业人员应熟练掌握电气专业的施工工艺及质量标准。图纸已会审，施工组织方案已批准。8.2班组长组织施工人员进行施工所需的材料、工机具、临时照明灯具的准备，熟悉岗位职责，特殊工种必须取得特殊工种操作证方能上岗。8.3对所用的材料与图纸核对，规格、型号质量均应符合设计要求，工机具要满足现场作业要求，对施工作业地点进行安全检查，消除不安全隐患。8.4围墙开通施工通道，工作区域外支护围栏以保证工作区域内工作人员安全施工，挂好安全警示牌。9并网送电计划时间2016年04月29日并网送电。10、劳动力组织和安排班长：1名副班长：1名技术员：1名电气专工：2名安全员：1名质量员：1名电气作业人员应有三级以上电气技术水平，特殊工种应有特殊工种操作证，持证上岗。全体人员必须熟练掌握直流系统设备安装工艺要求及质量标准。11、施工机具和量器具使用计划序号12345678名称电工工具活扳手钢锯弓手锤铁水平尺线坠直流电压表电焊机规格10″2．5磅2单位套把把把把个块台数量54221121备注9切割机台112材料要求和计划名称沥青漆刷子电焊条石笔锯条(四).作业程序、方法和内容电器安装和特殊工序的施工方法1间隔内内设备支架组立规格3″单位Kg把Kg盒盒数量51511名称工程线规格单位m数量201)流程图施工准备排焊连接构架组立二次灌浆2)施工准备对钢管、钢梁等加工件进行验收。复查基础尺寸，达到规范及图纸要求。3)设备杆组立本工程设备支柱主要人工进行组立，经计算确定起吊位置，在杆上做好标记，绑扎吊绳，拉线绑扎角度合理，方向正确并按要求埋设地锚。清理、整修基坑，将杯形基础底面抄平，校验纵横轴线并标于杯口边上。在杆顶部正面、侧面标出中心线。A型杆纵向、横向各用一台经纬仪控制，进行找正，达到要求后放松吊钩，让杆靠自重沉到基础底部，再用经纬仪进行观察，合格后打紧木楔。横梁吊装应将钢丝绳绑扎在横梁上弦，左右对称，使梁吊起后基本保持水平，并在梁两端拴上溜绳，用两台经纬仪在两个方向同时校正，反复进行，直到校正后打紧木楔方可。4)二次灌浆垂直度校正后应立即进行灌浆，第一次灌至...
