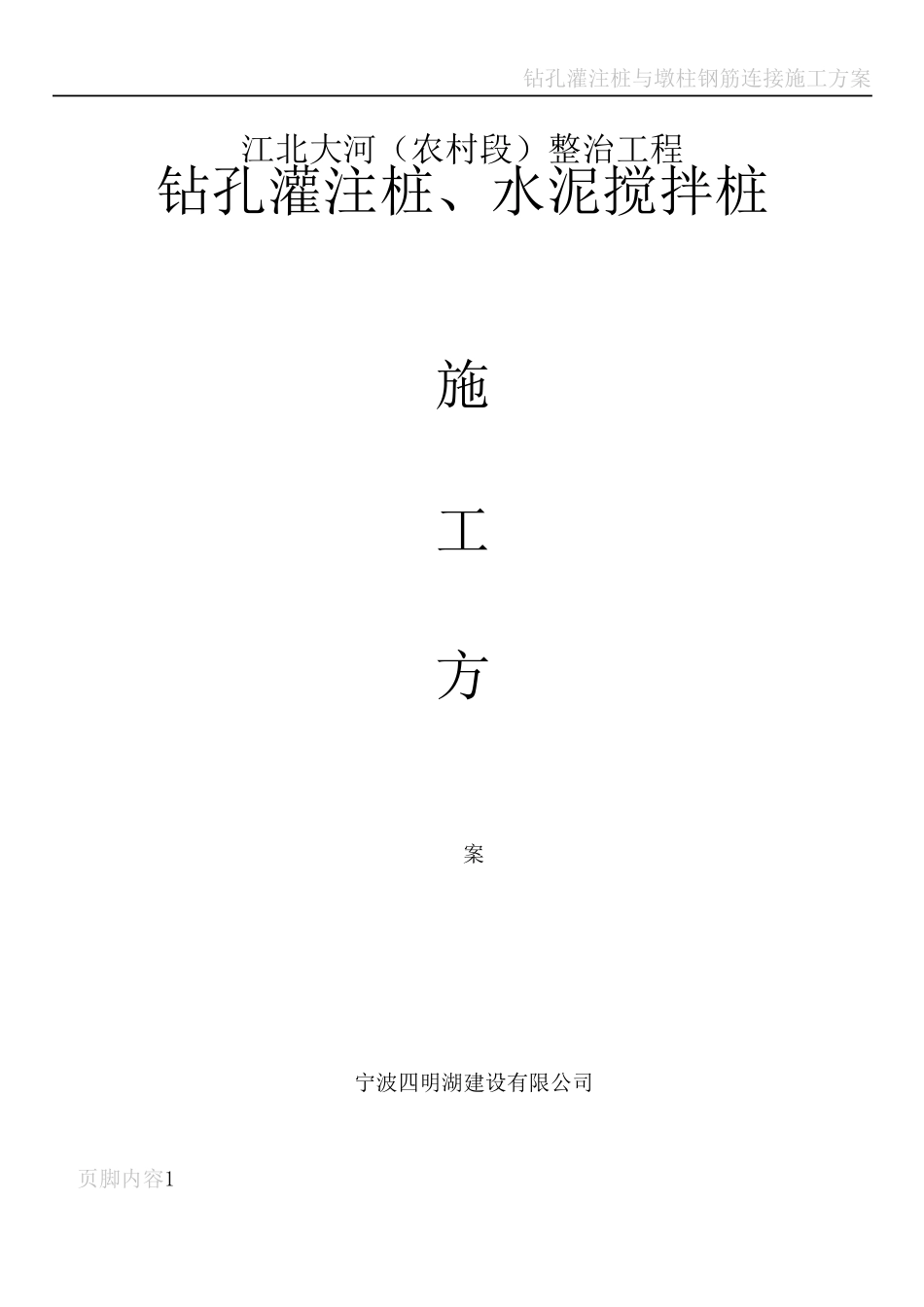

钻孔灌注桩与墩柱钢筋连接施工方案江北大河（农村段）整治工程钻孔灌注桩、水泥搅拌桩页脚内容1施工方案宁波四明湖建设有限公司钻孔灌注桩与墩柱钢筋连接施工方案钻孔灌注桩、水泥搅拌桩施工方案一、编制依据1、宁波市水利水电规划设计研究院相关施工图2、《建筑桩基技术规范》（JGJ94-2008）3、《建筑基桩检测技术规范》（JGJ106-2014）4、《建筑地基基础工程施工质量检查验收规范》（GB50202-2002）5、岩土地质勘察报告的土层物理力学性质6、钻孔灌注桩图集（2004浙G23）7、现场踏勘资料二、工程概况1、钻孔灌注桩在本施工标段位置1）费苏线桥：J0+250~J0+3002）机耕桥1：J1+650~J1+7003）唐李线桥：J2+400~J2+450页脚内容2钻孔灌注桩与墩柱钢筋连接施工方案4）孔家村桥1：J2+750~J2+8005）孔家村桥2：J3+200~J3+2506）马径村桥：J3+650~J3+7007）红旗闸站：J2+050~J2+1508）铁塔围护：J2+370、J2+5002、水泥搅拌桩在本施工标段位置1）J0+000~J0+711左右岸墙基础，桩长12m，工程量37560m32）J2+100红旗闸上下游翼墙基础，桩长9m，工程量3255m33）水泥搅拌桩施工位置南侧均在堤岸，北侧均在河道3、施工现场地形环境1）红旗闸：①基桩基本布置在江北大河上，水泥搅拌桩北侧布置在河面上，南侧在岸堤上。②该段江北大河宽30m左右，河水深约0.7m左右，河面水位高程1.10m左右，陆岸自然地坪高程1.60m左右，河底淤泥厚度约1.0m左右。③基桩施工须先江北大河上、下游围堰填筑，河道抽水，清除淤泥。④淤泥清除后采用粘土回填，回填至0.70m左右高程，面填60cm原塘渣便于桩基页脚内容3钻孔灌注桩与墩柱钢筋连接施工方案作业和行走，回填面积50×20m左右。2）桥的基桩位置地形、高程，见下表0#桥桩桥梁名称布置位置高程（m）1#桥桩2#桥桩布置位置高程（m）布置位置高程（m）费苏堤岸线桥1.5河道0.3堤岸1.5机耕堤岸桥11.7河道0.1河道0.3塘李堤岸线桥1.6~2.河道00.9河道1.0孔家堤岸村桥11.5~1.河道70.9河道0.3孔家堤岸村桥21.5河道0.3河道0.6页脚内容4钻孔灌注桩与墩柱钢筋连接施工方案马径堤岸村桥1.55河道-0.5河道0.2注：本表地形自然地坪高程数值为近似值，不是绝对值。4、设计概况1）红旗闸：工程桩桩型①Φ1000钻孔灌注桩，桩长50m，桩尖进入土层为Ⅷ-3中砂层，混凝土强度等级C25，桩顶高程（有效高程）-2.77m,桩尖高程-52.77m，桩数量15根，采用高应变+低应变检测，高应变检测数量2根，低应变全数检测。②Φ600钻孔灌注桩，桩长50m，桩尖进入土层为Ⅷ4中砂层不得小于1.0m，桩顶标高（有效高程）1.38m，混凝土强度等级C25，数量共16根，采用低应变+高应变检测，低应变检测每承台1根，高应变检测共3根。2）钻孔灌注桩施工前必须打试成桩2根。3）钻孔灌注桩混凝土灌注充盈系数不少于1.1，也不宜大于1.3。4）水泥搅拌桩，桩径700mm，桩距≧500，桩长9.0m，桩尖进入土层Ⅲ层粉质粘土，水泥掺量18%，桩数量940根。5、桥桩设计概况，见下表页脚内容5钻孔灌注桩与墩柱钢筋连接施工方案桩与桥柱同截面桩与桥柱变截面桥梁名桥柱直径桩数量桩直直径长（m）（mm）桩桥数量柱长（根）（m）（m）（根）径（mm）称（mm）长塘李线桥120053.8661200100049.133.116机耕桥1100047.764100080049.133.014马径1200村桥50.7641200100051.133.014页脚内容6钻孔灌注桩与墩柱钢筋连接施工方案孔家村桥1100052.764100080048.133.014孔家村桥2120050.7641200100051.133.014费苏线桥120050.8141200100048.133.064三、施工安排1、施工阶段划分：根据施工现场实际情况结合设计要求施工工艺基桩和深层水泥搅拌桩施工划分为三个施工阶段。1）围堰、排水、清淤、粘土回填、塘渣回填（面层60cm厚），场地平整、施工阶页脚内容7钻孔灌注桩与墩柱钢筋连接施工方案段。2）钻孔灌注桩、深层水泥搅拌桩施工阶段。3）钻孔灌注桩、水泥搅拌桩检测阶段。2、施工阶段施工总体顺序：围堰→排水、清淤→粘土回填→塘渣回填（水泥搅拌桩部位不得回填塘渣）→平整压实→钻孔灌注桩、水泥搅拌桩施工→基桩检测。3、基桩施工部位程序安排1）钻孔灌注桩顺序：红旗闸→塘李线桥→孔家村桥1→孔家村桥2→马径村桥→费苏线桥→机耕桥1→铁塔围...
