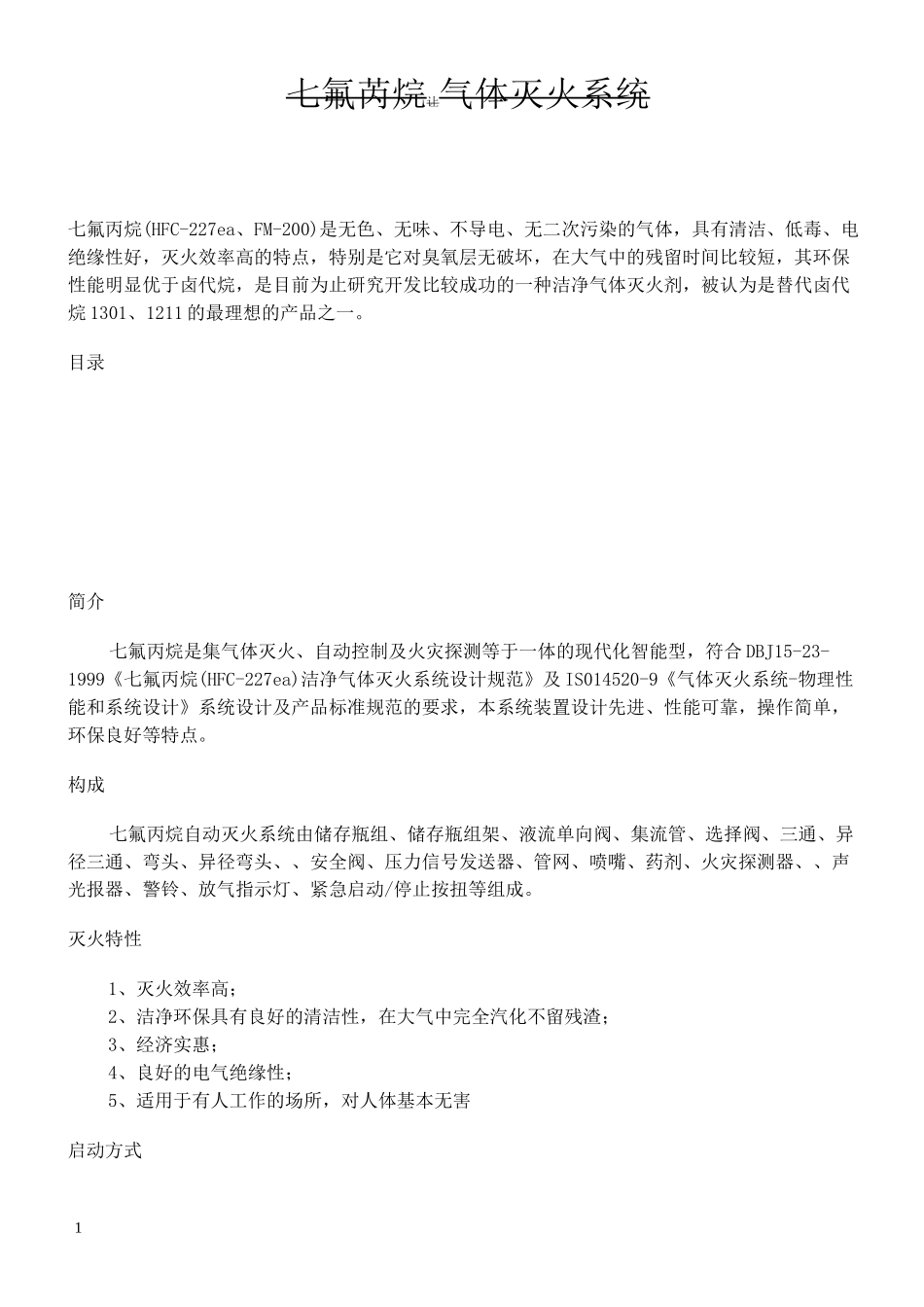

1七氟芮烷让气体灭火系统七氟丙烷(HFC-227ea、FM-200)是无色、无味、不导电、无二次污染的气体,具有清洁、低毒、电绝缘性好,灭火效率高的特点,特别是它对臭氧层无破坏,在大气中的残留时间比较短,其环保性能明显优于卤代烷,是目前为止研究开发比较成功的一种洁净气体灭火剂,被认为是替代卤代烷1301、1211的最理想的产品之一。目录简介七氟丙烷是集气体灭火、自动控制及火灾探测等于一体的现代化智能型,符合DBJ15-23-1999《七氟丙烷(HFC-227ea)洁净气体灭火系统设计规范》及IS014520-9《气体灭火系统-物理性能和系统设计》系统设计及产品标准规范的要求,本系统装置设计先进、性能可靠,操作简单,环保良好等特点。构成七氟丙烷自动灭火系统由储存瓶组、储存瓶组架、液流单向阀、集流管、选择阀、三通、异径三通、弯头、异径弯头、、安全阀、压力信号发送器、管网、喷嘴、药剂、火灾探测器、、声光报器、警铃、放气指示灯、紧急启动/停止按扭等组成。灭火特性1、灭火效率高;2、洁净环保具有良好的清洁性,在大气中完全汽化不留残渣;3、经济实惠;4、良好的电气绝缘性;5、适用于有人工作的场所,对人体基本无害启动方式百度文库-让每个人平等地提升白我2百度文库-让每个人平等地提升白我31.7.3所有的接线盒、管路都采用经过镀锌处理过的管材,各模块箱要进行密封处理,在施工中采用定制的带密封橡胶圈的模块箱及端子箱。1.7.4管路、管路器材,各种模块箱、端子箱及报警控制器要进行除锈处理。2.贮气钢瓶的安装:2.1钢瓶在安装前已先充装完设计规定要求的烟烙尽气体。2.2安装钢瓶时应考虑其操作面距墙或操作面之间的距离不小于1.0m。2.3瓶头阀上的压力表面向操作面安装,安装高度和方向一致。2.4安装钢瓶的支、框架时要固定牢靠,且采取一定防腐处理措施。2.5在钢瓶正面均标明设计规定的灭火剂名称和钢瓶编号。2.6钢瓶的安装严格按图纸设计要求进行,其位置和数量应与图纸相符。3.集气管的制作和安装:3.1集气管的制作和安装主要采用焊接方式进行,必要时在局部位置采用。采用焊接方式时,每个开口均采用机械加工的方式制作。3.2集气管内外进行镀锌处理,镀锌层的质量应符合现行国家标准要求。3.3集气管的泄压装置安装,注意不要将泄压的方向面向操作面。3.4集气管牢靠地固定在支、框架上,并对支、框架进行防腐处理。4.减压装置的安装:4.1注意外壳上永久性箭头标识的方向要与管道中气体流动方向保持一致。4.2注意所安装的减压装置的管径和开孔尺寸应与图纸上所标注的相符。4.3从减压装置到第一个三通或弯头的安装长度在10倍管道的管径以上。5.电磁选择阀的安装:5.1为方便操作和维修,选择阀的安装高度基本控制在1.5m左右,安装高度由于一些特殊原因超过1.7m时,则采取一些便于操作的措施。5.2为保证可靠操作,每个电磁选择阀都配备一个应急操作的就地手动启动器,安装时将其操作手柄安装在靠操作面一侧。5.3电磁选择阀安装完毕后设置标明防护区域名称编号的永久性标志牌,并将其固定在操作手柄附近。6.阀驱动装置的安装:6.1将电磁驱动器的电气连接线沿固定灭火剂钢瓶支、框架或墙面进行固定。6.2对应每个的灭火钢瓶组分别设有一个应急就地手动启动器,安装时注意将其面向操作面。6.3气体输送管道的施工:输送气体灭火剂的管道应采用无缝钢管。其质量应符合现行国家标准《》GB/T8163、《》GB5310等的规定。无缝钢管内外应进行防腐处理,防腐处理宜采用符合环保要求的方式。宜采用不锈钢管。其质量应符合现行国家标准《》GB/T14976的规定。公称直径集流管气体输送管道(mm)(in)外径X壁厚(mm)外径X壁厚(mm)百度文库-让每个人平等地提升白我4151/222X322X3203/427X3.527X3.525134X4.534X4.5321-1/442X4.542X4.5401-1/248X4.548X4.550260X560X5652-1/276X576X580389X5.589X5.51004114X6114X67.2管道的连接,当公称直径小于或等于80mm时,宜采用螺纹连接;大于80mm时,宜采用法兰连接。钢制管道附件应内外防腐处理,防腐处理宜采用符合环保要求的方式。使用在腐蚀性较大的环境里,应采用不锈钢的管道附件。7.3与法兰焊接连接的管道在焊接后要进行内外镀锌,减压装置下游...
