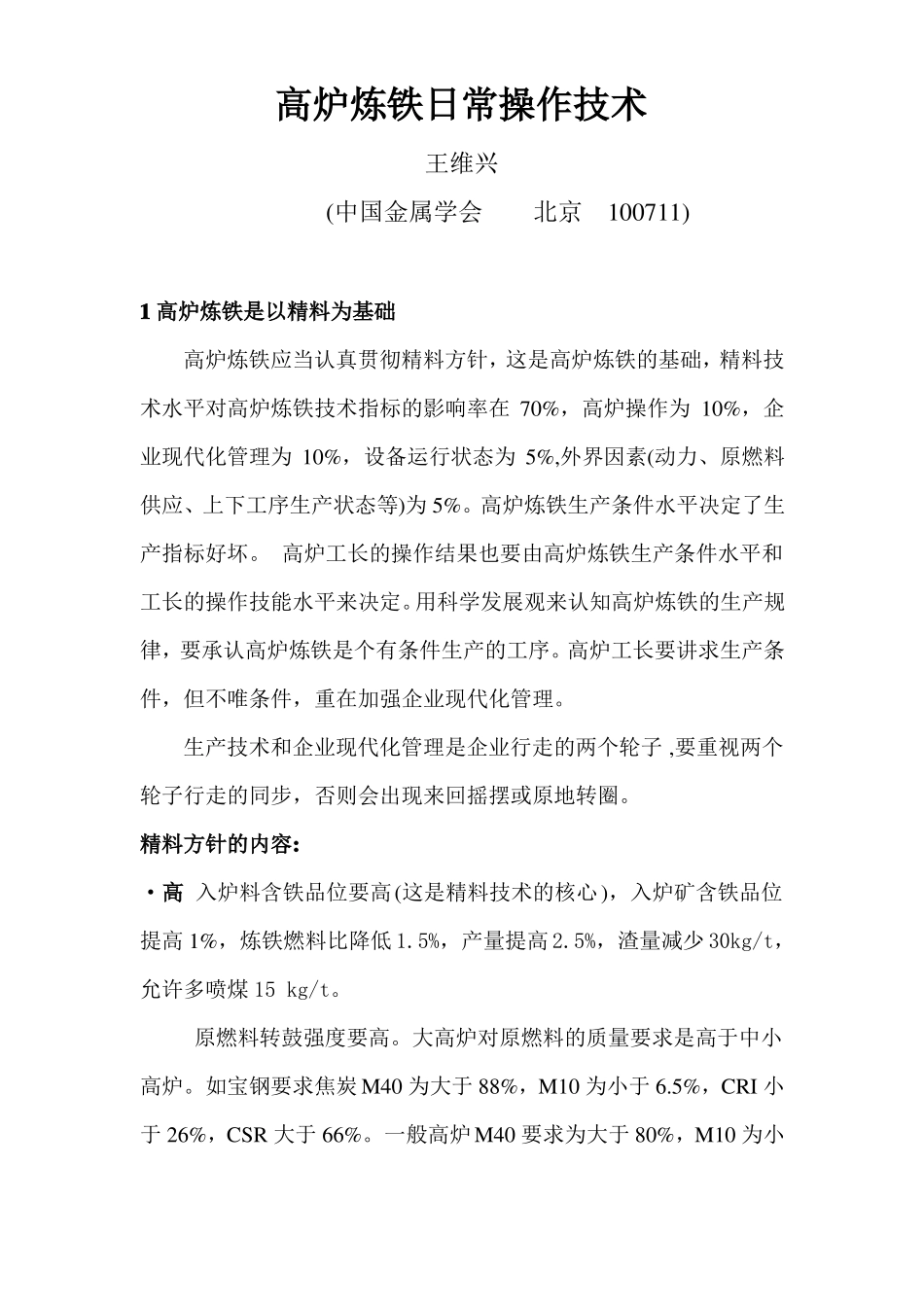

高炉炼铁日常操作技术王维兴(中国金属学会北京100711)1高炉炼铁是以精料为基础高炉炼铁应当认真贯彻精料方针，这是高炉炼铁的基础，精料技术水平对高炉炼铁技术指标的影响率在70%，高炉操作为10%，企业现代化管理为10%，设备运行状态为5%,外界因素(动力、原燃料供应、上下工序生产状态等)为5%。高炉炼铁生产条件水平决定了生产指标好坏。高炉工长的操作结果也要由高炉炼铁生产条件水平和工长的操作技能水平来决定。用科学发展观来认知高炉炼铁的生产规律，要承认高炉炼铁是个有条件生产的工序。高炉工长要讲求生产条件，但不唯条件，重在加强企业现代化管理。生产技术和企业现代化管理是企业行走的两个轮子,要重视两个轮子行走的同步，否则会出现来回摇摆或原地转圈。精料方针的内容:²高入炉料含铁品位要高(这是精料技术的核心)，入炉矿含铁品位提高1%，炼铁燃料比降低1.5%，产量提高2.5%，渣量减少30kg/t，允许多喷煤15kg/t。原燃料转鼓强度要高。大高炉对原燃料的质量要求是高于中小高炉。如宝钢要求焦炭M40为大于88%，M10为小于6.5%，CRI小于26%，CSR大于66%。一般高炉M40要求为大于80%，M10为小于7%，CRI小于30%，CSR大于60%。烧结矿碱度要高(在1.8-2.0)。²熟熟料比(指烧结矿和球团矿)要高。目前炼铁企业已不再追求高的熟料比，如宝钢熟料比为81%。增加高品位块矿，可有效提高入炉料含铁品位，有利于节能减排；减少造块过程中的能耗和环境污染。但我们认为熟料比不应小于80%。否则炼铁燃料比会升高。²稳原燃料供应的数量,比例和质量要稳定。原燃料稳定是高炉生产的灵魂,也是当前我国高炉炼铁生产存在的最大问题。²均原燃料的粒度和成份要均匀。这是提高炉料透气性的有效办法。大、中、小粒度的炉料混装会有填充作用，减少有效空间。一般要求5-15mm，粒级占比例小于30%。焦炭在炉缸的空间要有40%，这也是评价焦炭质量的标准之一。²小原燃料的粒度要偏小。球团矿8-16mm。烧结矿5-50mm。焦炭50-75mm。块矿5-15mm。小高炉所用原燃料的粒度可偏小些。²少含有害杂质（s,p,F,Pb,Zn.K.Na等）要少。希望炉料中含碱金属要小于3%Pb含量小于0.15%。²好矿石冶金性能好：软熔温度高（大于1350℃），熔化区间窄（小于250℃），低温还原粉化率低，还原率高（大于60%）等。2高炉炼铁的地位和作用炼铁工序在钢铁工业中的作用是中流底拄，有承上启下的作用。钢铁工业生产的高物耗，高能耗，高汚染主要是体现在炼铁系统。生产一吨铁要消耗20多吨自然资源，其工序能耗占联合企业总能耗的70%，汚染物排放为三分二。2008年前三季全国重点企业炼铁工序能耗为429.49kgce/t,烧结工序能耗为55.51kgce/t,焦化工序能耗为120.52kgce/t。外排炉渣320kg/t,产生15-50kg/t粉尘，1.5吨CO2。95%的二恶英由烧结工序产生。目前，全世界高炉炼铁仍是炼铁生产的主流程。2007年全世界产铁9.4364亿吨，而非高炉炼铁产量只有7100万吨，只占生铁总产量的8%。其中直接还原铁有6722万吨，熔融还原铁有400万吨，而且短期内不会改变这种状态。中国是世界炼铁大国，2007年产铁4.894亿吨，占世界49.5%，有力地支撑我国钢铁工业的健康发展。3高炉炼铁的操作方针²要全面贯彻‘高效、优质、低耗、长寿、环保’的十字方针。²执行‘四稳一活’的操作思路。即：送风、装料、造渣、热制度要稳定、炉缸要活跃。²工长操作要统一，要体现出集体主义精神，不搞个人英雄，三个工长操作要统一标准，才能实现高炉生产的高效化。²要制定出适合本高炉炼铁具体情况的操作原则。如各班料批波动±2批，炉温波动Si0.5±0.1%等。高炉的顶压、料线、炉温、风口径调整等项目的变动要经集体讨论。²不同时期的高炉有不同的操作制度，要及时进行变动。要以炉况顺行，炉温充沛，高产低耗为目的。4高炉炼铁的操作任务在现有条件下，科学合理地充分利用一切操作手段来调整好高炉内煤气分布、炉料合理运动、炉缸热量充沛、渣铁流动性好、能量得到科学利用等。实现高炉稳定顺行、高产低耗、长寿环保；完成对炉料的加热、还原、熔化、造渣、脱硫、渗碳、渣铁分离和顺畅流出高炉的任务。同时要完成节约资源和能源，减少汚染物排放的任务。高炉炼铁工序有...
