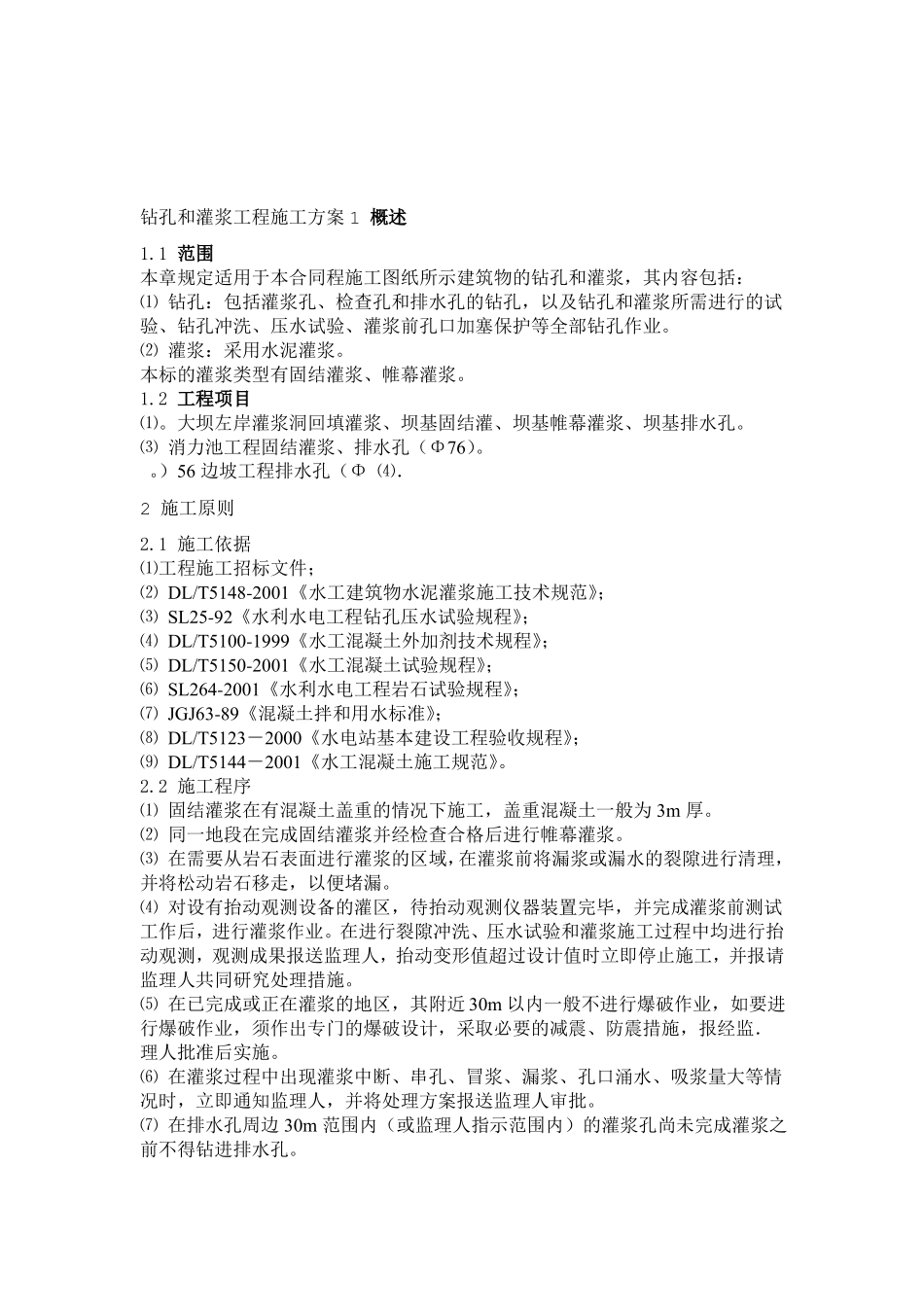

钻孔和灌浆工程施工方案1概述1.1范围本章规定适用于本合同程施工图纸所示建筑物的钻孔和灌浆，其内容包括：⑴钻孔：包括灌浆孔、检查孔和排水孔的钻孔，以及钻孔和灌浆所需进行的试验、钻孔冲洗、压水试验、灌浆前孔口加塞保护等全部钻孔作业。⑵灌浆：采用水泥灌浆。本标的灌浆类型有固结灌浆、帷幕灌浆。1.2工程项目⑴。大坝左岸灌浆洞回填灌浆、坝基固结灌、坝基帷幕灌浆、坝基排水孔。⑶消力池工程固结灌浆、排水孔（Φ76）。。）56边坡工程排水孔（Φ⑷．2施工原则2.1施工依据⑴工程施工招标文件；⑵DL/T5148-2001《水工建筑物水泥灌浆施工技术规范》；⑶SL25-92《水利水电工程钻孔压水试验规程》；⑷DL/T5100-1999《水工混凝土外加剂技术规程》；⑸DL/T5150-2001《水工混凝土试验规程》；⑹SL264-2001《水利水电工程岩石试验规程》；⑺JGJ63-89《混凝土拌和用水标准》；⑻DL/T5123－2000《水电站基本建设工程验收规程》；⑼DL/T5144－2001《水工混凝土施工规范》。2.2施工程序⑴固结灌浆在有混凝土盖重的情况下施工，盖重混凝土一般为3m厚。⑵同一地段在完成固结灌浆并经检查合格后进行帷幕灌浆。⑶在需要从岩石表面进行灌浆的区域，在灌浆前将漏浆或漏水的裂隙进行清理，并将松动岩石移走，以便堵漏。⑷对设有抬动观测设备的灌区，待抬动观测仪器装置完毕，并完成灌浆前测试工作后，进行灌浆作业。在进行裂隙冲洗、压水试验和灌浆施工过程中均进行抬动观测，观测成果报送监理人，抬动变形值超过设计值时立即停止施工，并报请监理人共同研究处理措施。⑸在已完成或正在灌浆的地区，其附近30m以内一般不进行爆破作业，如要进行爆破作业，须作出专门的爆破设计，采取必要的减震、防震措施，报经监．理人批准后实施。⑹在灌浆过程中出现灌浆中断、串孔、冒浆、漏浆、孔口涌水、吸浆量大等情况时，立即通知监理人，并将处理方案报送监理人审批。⑺在排水孔周边30m范围内（或监理人指示范围内）的灌浆孔尚未完成灌浆之前不得钻进排水孔。⑻蓄水前应完成蓄水初期最低库水位以下各灌区的接缝灌浆及其验收工作。未完灌区的接缝灌浆在库水位低于灌区底部高程时进行。⑼岸坡接触灌浆等待坝块混凝土的温度达到设计规定值后方可进行。3施工布置3.1施工用风、水、电⑴施工用风固结灌浆钻孔需要高风压，施工供风以移动式空压机供风为主，局部地段根据实际情况采用集中供风系统供风。基础灌浆廊道部位用风，从集中供风系统取用，并沿廊道壁架设供风管路。接缝灌浆、接触灌浆、回填灌浆和排水孔施工根据实际情况采用移动式空压机供风或从集中供风系统取用。⑵施工用水固结灌浆、帷幕灌浆、坝基排水孔、消力池排水孔施工从集中供水系统中采用，个别部位的钻灌用水将设置临时抽水机供水。⑶施工用电采用专电缆线自总布置提供的接线点接至各施工部位。．3.2集中制浆站根据本工程灌浆工程分布的位置及地形，拟在左右岸边坡靠公路大坝的上游及下游的适当位置各布一座集中制浆站，共四座集中制浆站。采用Φ1.5″钢管及石棉瓦搭设，布设可储存不少于30t袋装水泥的储灰仓库3储浆桶贮浆，1m0.5:1标准浓浆，和倒灰平台，采用ZJ400型高速搅拌机拌制用BW250/50型输浆泵通过Φ1.25″输浆管路输送至各工作面供灌浆作业使用，集中制浆站结构图见附图《集中制浆站布置图》（GZ/C02-TB-02-03-01）所示。3废浆沉淀池，并设排水排污沟，废浆经排水排每个制浆站分别设一个约2m污沟进入沉淀池沉淀后，排至监理人指定的地点。3.3废渣废水处理灌浆施工产生的废水、废浆和岩粉等通过地表排水沟引至集水坑，经沉淀后，排至监理人指定地方，废渣清理后运至指定堆渣场，同时为防止灌浆作业对其他工作面的污染，在工作面四周设置挡水堰。4灌浆原材料和灌浆试验4.1灌浆材料4.1.1水泥⑴根据施工图纸或监理人指示，选用灌浆用的水泥品种。用于回填灌浆、固结灌浆、帷幕灌浆的水泥强度等级不低于32.5MPa。用于接缝灌浆、接触灌浆的水泥强度等级不低于42.5MPa。帷幕灌浆、接缝灌浆所用水泥的细度为通过80μm方孔筛的筛余量不大于5%。⑵灌浆用的水泥符合规定的质量标准，不使用受潮结块的水泥。水泥不应存个月的水泥不得使用。3...
