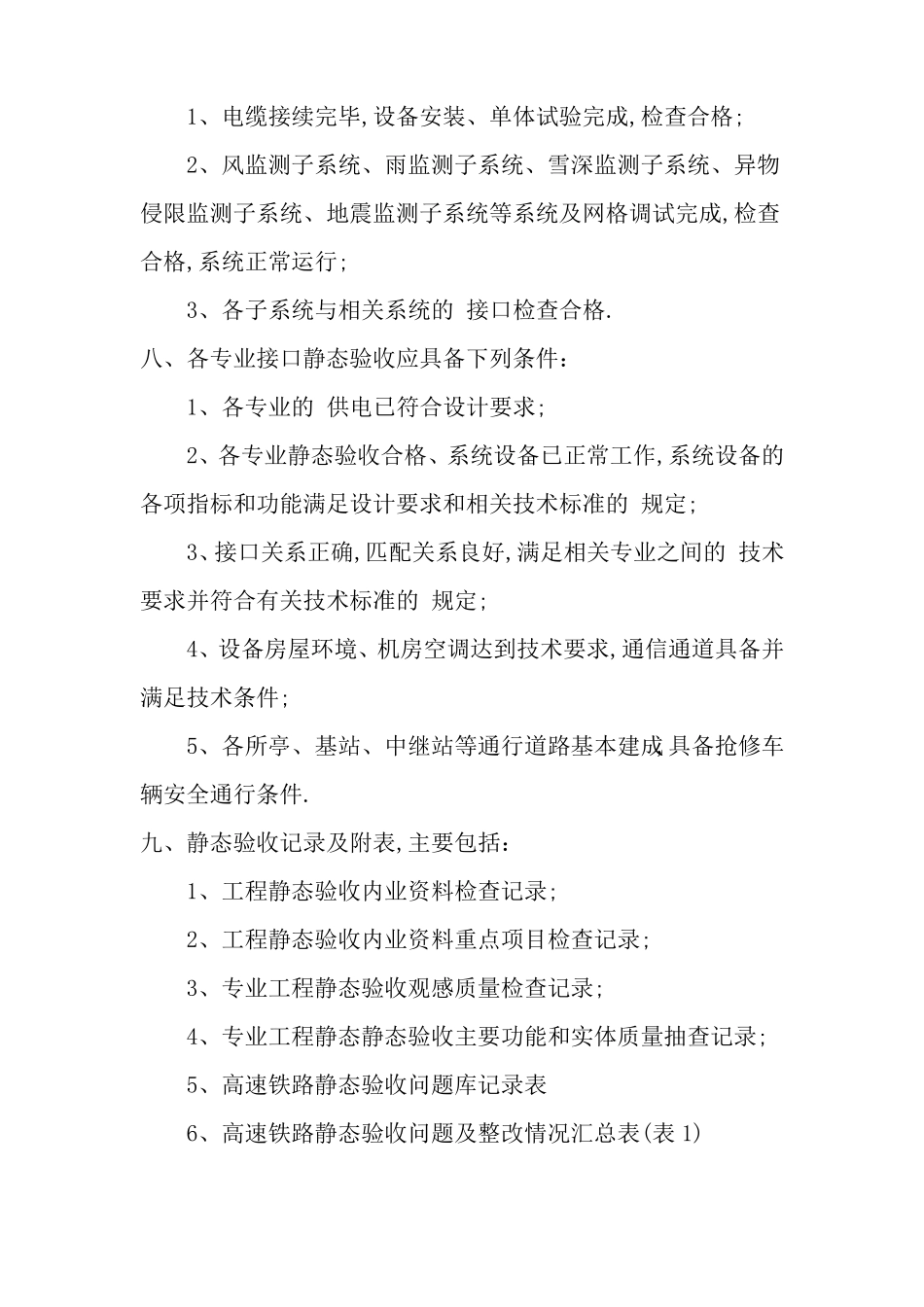

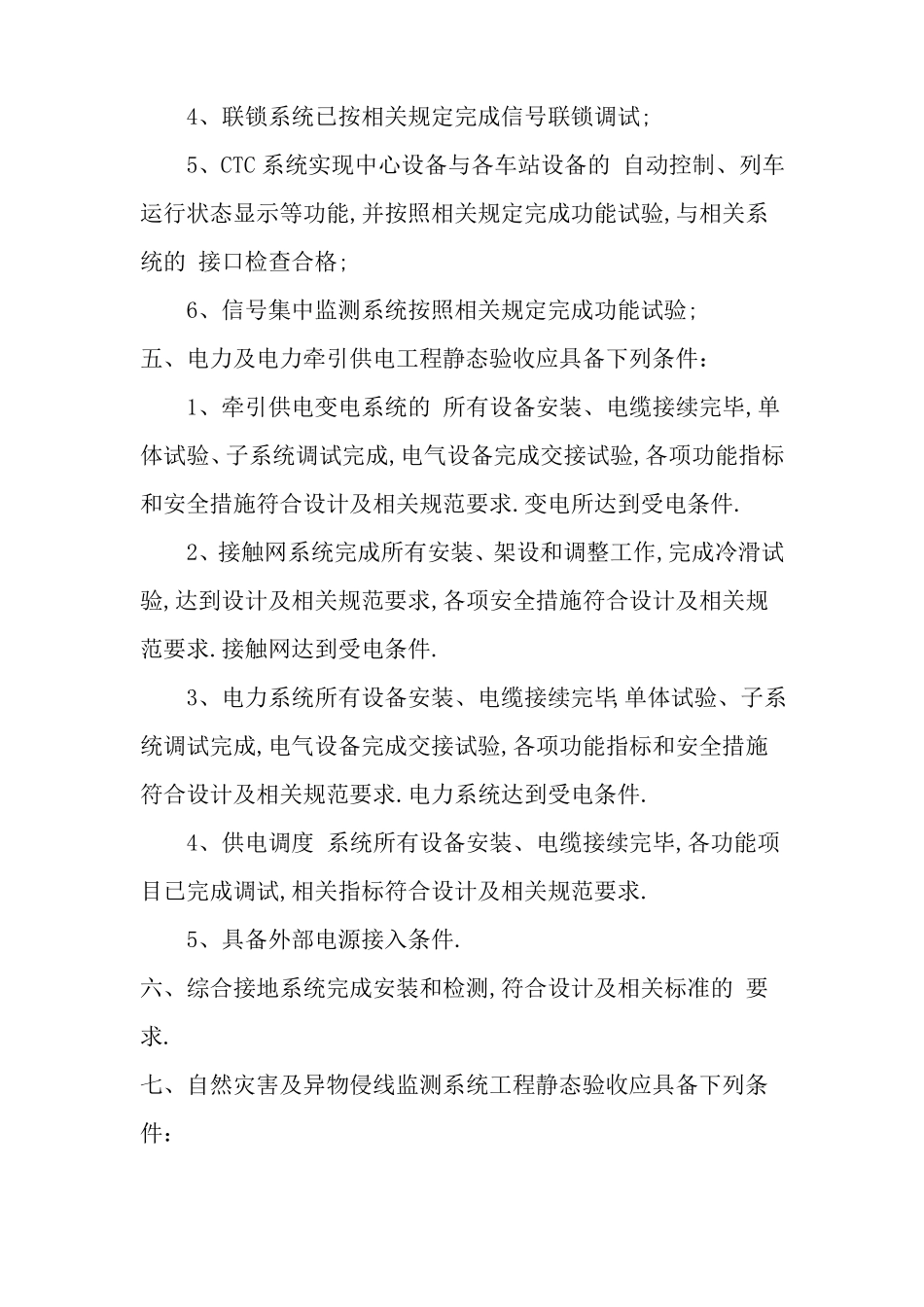

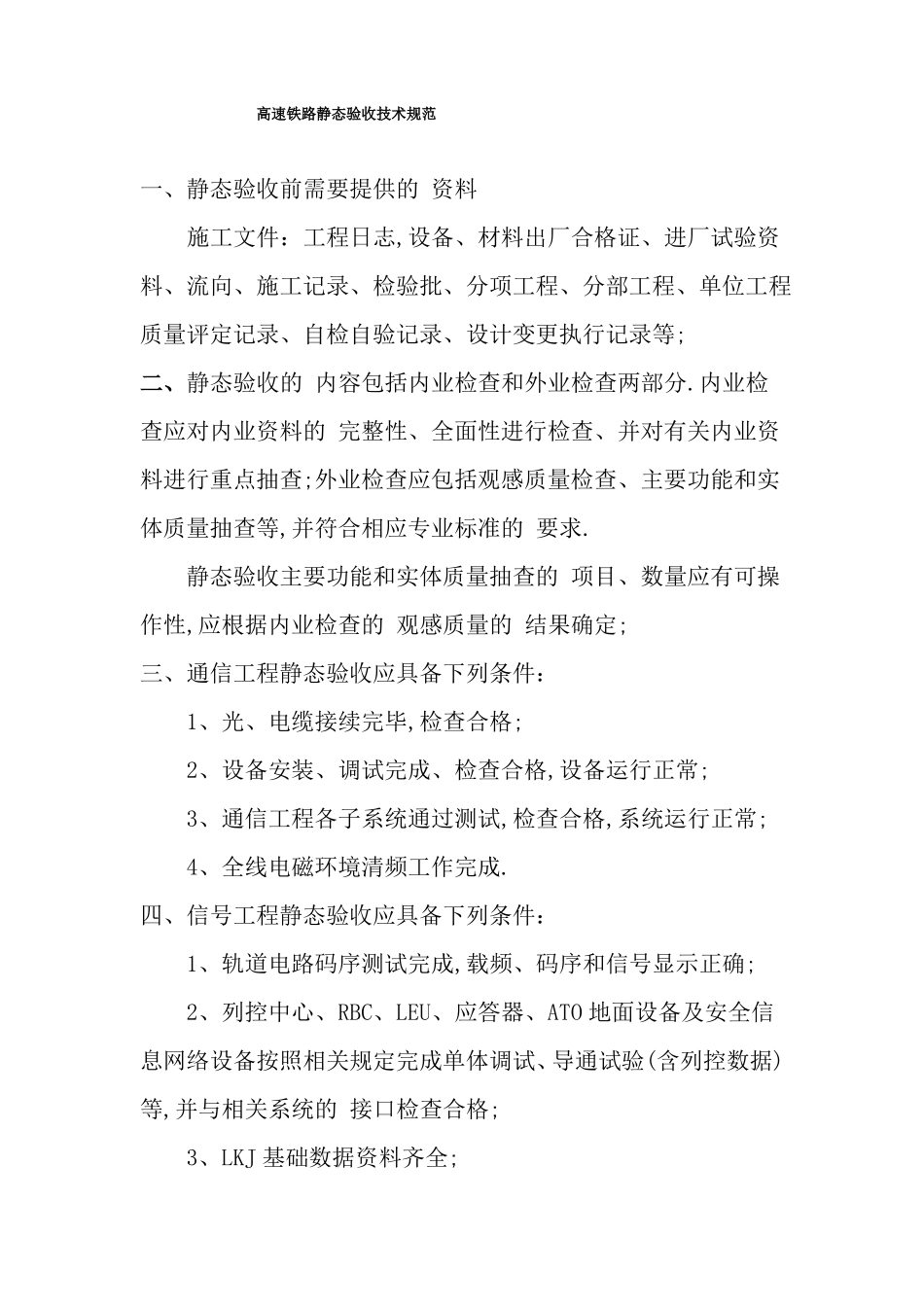

高速铁路静态验收技术规范一、静态验收前需要提供的资料施工文件：工程日志,设备、材料出厂合格证、进厂试验资料、流向、施工记录、检验批、分项工程、分部工程、单位工程质量评定记录、自检自验记录、设计变更执行记录等;二、静态验收的内容包括内业检查和外业检查两部分.内业检查应对内业资料的完整性、全面性进行检查、并对有关内业资料进行重点抽查;外业检查应包括观感质量检查、主要功能和实体质量抽查等,并符合相应专业标准的要求.静态验收主要功能和实体质量抽查的项目、数量应有可操作性,应根据内业检查的观感质量的结果确定;三、通信工程静态验收应具备下列条件：1、光、电缆接续完毕,检查合格;2、设备安装、调试完成、检查合格,设备运行正常;3、通信工程各子系统通过测试,检查合格,系统运行正常;4、全线电磁环境清频工作完成.四、信号工程静态验收应具备下列条件：1、轨道电路码序测试完成,载频、码序和信号显示正确;2、列控中心、RBC、LEU、应答器、ATO地面设备及安全信息网络设备按照相关规定完成单体调试、导通试验(含列控数据)等,并与相关系统的接口检查合格;3、LKJ基础数据资料齐全;4、联锁系统已按相关规定完成信号联锁调试;5、CTC系统实现中心设备与各车站设备的自动控制、列车运行状态显示等功能,并按照相关规定完成功能试验,与相关系统的接口检查合格;6、信号集中监测系统按照相关规定完成功能试验;五、电力及电力牵引供电工程静态验收应具备下列条件：1、牵引供电变电系统的所有设备安装、电缆接续完毕,单体试验、子系统调试完成,电气设备完成交接试验,各项功能指标和安全措施符合设计及相关规范要求.变电所达到受电条件.2、接触网系统完成所有安装、架设和调整工作,完成冷滑试验,达到设计及相关规范要求,各项安全措施符合设计及相关规范要求.接触网达到受电条件.3、电力系统所有设备安装、电缆接续完毕,单体试验、子系统调试完成,电气设备完成交接试验,各项功能指标和安全措施符合设计及相关规范要求.电力系统达到受电条件.4、供电调度系统所有设备安装、电缆接续完毕,各功能项目已完成调试,相关指标符合设计及相关规范要求.5、具备外部电源接入条件.六、综合接地系统完成安装和检测,符合设计及相关标准的要求.七、自然灾害及异物侵线监测系统工程静态验收应具备下列条件：1、电缆接续完毕,设备安装、单体试验完成,检查合格;2、风监测子系统、雨监测子系统、雪深监测子系统、异物侵限监测子系统、地震监测子系统等系统及网格调试完成,检查合格,系统正常运行;3、各子系统与相关系统的接口检查合格.八、各专业接口静态验收应具备下列条件：1、各专业的供电已符合设计要求;2、各专业静态验收合格、系统设备已正常工作,系统设备的各项指标和功能满足设计要求和相关技术标准的规定;3、接口关系正确,匹配关系良好,满足相关专业之间的技术要求并符合有关技术标准的规定;4、设备房屋环境、机房空调达到技术要求,通信通道具备并满足技术条件;5、各所亭、基站、中继站等通行道路基本建成,具备抢修车辆安全通行条件.九、静态验收记录及附表,主要包括：1、工程静态验收内业资料检查记录;2、工程静态验收内业资料重点项目检查记录;3、专业工程静态验收观感质量检查记录;4、专业工程静态静态验收主要功能和实体质量抽查记录;5、高速铁路静态验收问题库记录表6、高速铁路静态验收问题及整改情况汇总表(表1)7、高速铁路静态验收相关数据和试验报告.(表2)高速铁路静态验收问题记录库(表1)序号检查日期地点检查情况影像文件名问题描述检查人整改建议备注运营单位：建设单位：设计单位：监理单位：咨询单位：注：根据存在问题的影响程度,影响联调联试及危及行车安全的问题为A类问题,其他不影响联调联试及行车安全的问题为B类问题.高速铁路静态验收问题及整改情况汇总表(表2)序号工程名称问题类别整改方案整改限时责任单位施工单位监理单位设计单位建设单位整改情况结论注：1.根据存在问题的影响程度,影响联调联试及危及行车安全的问题为A类问题,其他不影响联调联试及危及行车安全的问题为B类问题.2.遗留未整改问题单独列表.通信工程1、内业检查应符合下列规定：①检查内业资料清...
