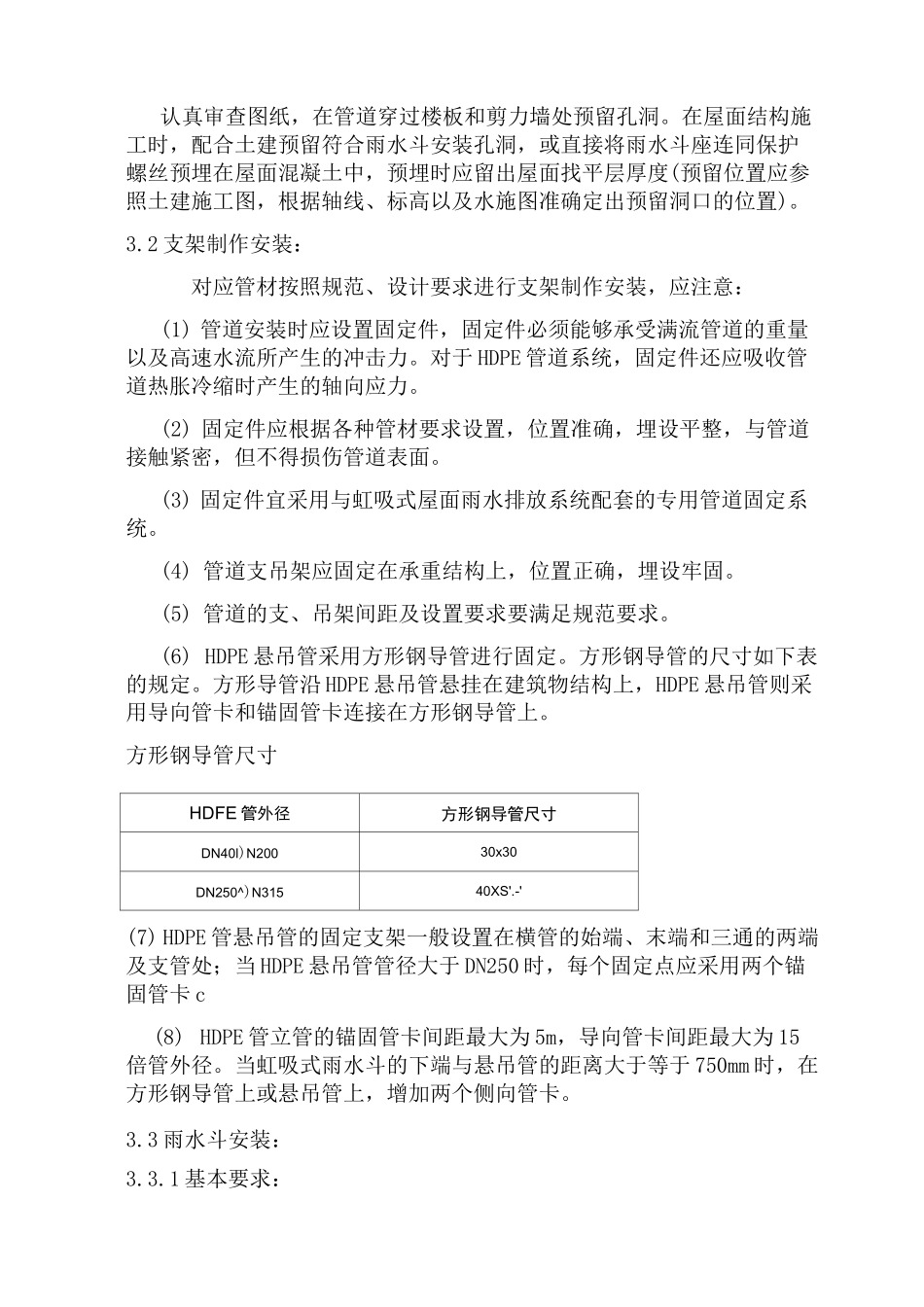

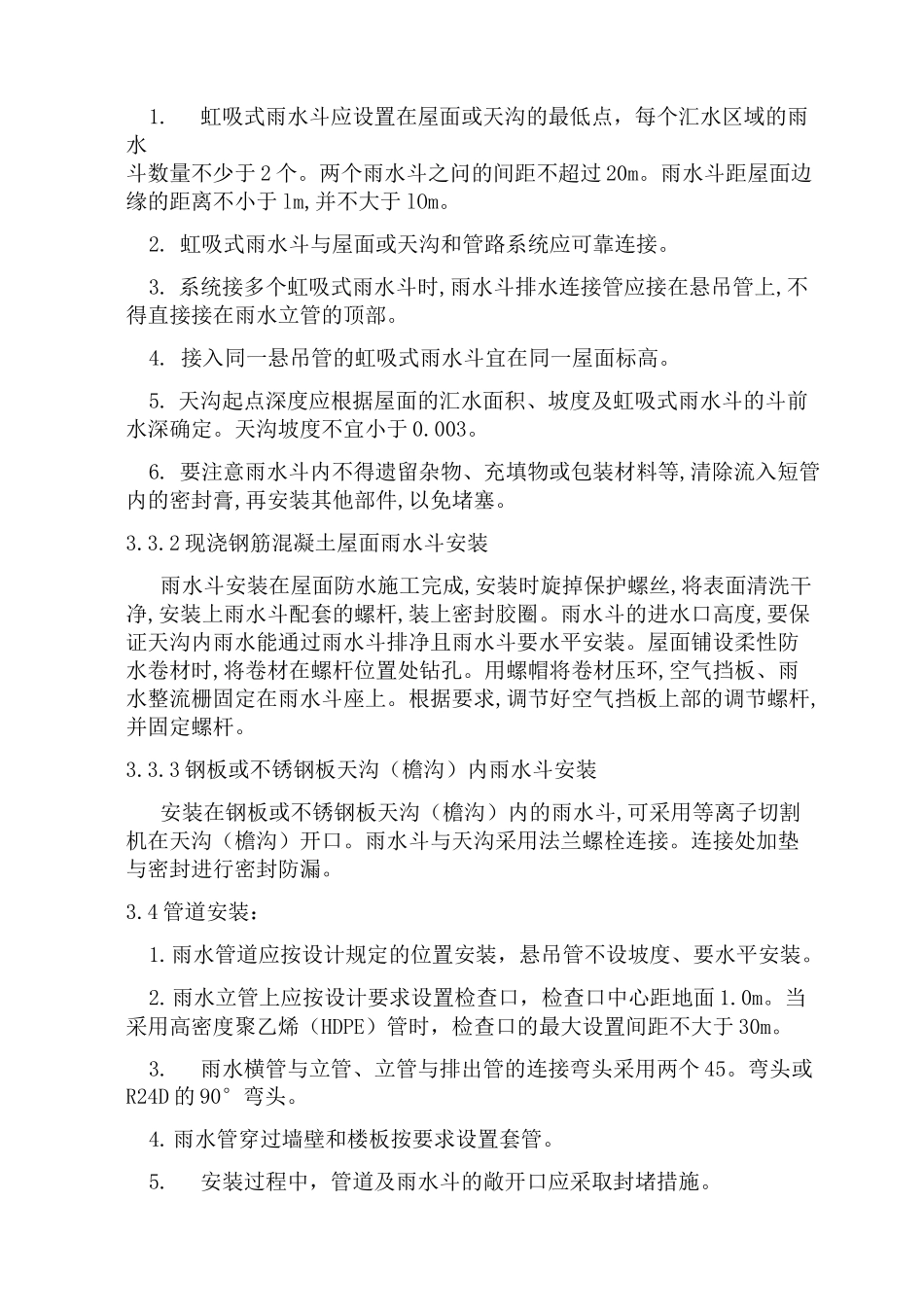

虹吸式雨水排水系统施工工艺标准1.适用范围和编制依据1.1适用范围本工艺标准适用于建筑给、排水工程中的虹吸式雨水排水系统安装工程1.2编制依据《建筑建筑给水、排水及采暖工程施工质量验收规范》GB50242-2002《虹吸式屋面雨水排水系统技术规程》CECS183:20052.施工准备2.1材料的质量要求2.1.1管材、管件应有出厂质量证明文件。2.1.2管材不允许有折叠、裂纹、分层、搭焊；内外表面应光滑。2.1.5采用HDPE管材料。用于同一系统的管材和管件及虹吸式雨水斗的连接短管应采用相同材质，各种管材的符合材料标准规定。2.2主要机具2.2.1机械设备：电熔焊机、对接型热熔机、角磨机、电焊机、切割机、水平尺。2.2.2通用和专用工具：扳手、起子、锉刀、木榔头等。2.2.3测量、检测和试验设备：钢卷尺、游标卡尺、角尺、水平尺等2.3作业条件施工现场土建已提交相应的施工作业面。3.操作工艺3.1工艺流程3.2测量定位、预留预埋认真审查图纸，在管道穿过楼板和剪力墙处预留孔洞。在屋面结构施工时，配合土建预留符合雨水斗安装孔洞，或直接将雨水斗座连同保护螺丝预埋在屋面混凝土中，预埋时应留出屋面找平层厚度(预留位置应参照土建施工图，根据轴线、标高以及水施图准确定出预留洞口的位置)。3.2支架制作安装：对应管材按照规范、设计要求进行支架制作安装，应注意：(1)管道安装时应设置固定件，固定件必须能够承受满流管道的重量以及高速水流所产生的冲击力。对于HDPE管道系统，固定件还应吸收管道热胀冷缩时产生的轴向应力。(2)固定件应根据各种管材要求设置，位置准确，埋设平整，与管道接触紧密，但不得损伤管道表面。(3)固定件宜采用与虹吸式屋面雨水排放系统配套的专用管道固定系统。(4)管道支吊架应固定在承重结构上，位置正确，埋设牢固。(5)管道的支、吊架间距及设置要求要满足规范要求。(6)HDPE悬吊管采用方形钢导管进行固定。方形钢导管的尺寸如下表的规定。方形导管沿HDPE悬吊管悬挂在建筑物结构上，HDPE悬吊管则采用导向管卡和锚固管卡连接在方形钢导管上。方形钢导管尺寸HDFE管外径方形钢导管尺寸DN40l)N20030x30DN250^)N31540XS'.-'(7)HDPE管悬吊管的固定支架一般设置在横管的始端、末端和三通的两端及支管处；当HDPE悬吊管管径大于DN250时，每个固定点应采用两个锚固管卡c(8)HDPE管立管的锚固管卡间距最大为5m，导向管卡间距最大为15倍管外径。当虹吸式雨水斗的下端与悬吊管的距离大于等于750mm时，在方形钢导管上或悬吊管上，增加两个侧向管卡。3.3雨水斗安装：3.3.1基本要求：1.虹吸式雨水斗应设置在屋面或天沟的最低点，每个汇水区域的雨水斗数量不少于2个。两个雨水斗之问的间距不超过20m。雨水斗距屋面边缘的距离不小于lm,并不大于lOm。2.虹吸式雨水斗与屋面或天沟和管路系统应可靠连接。3.系统接多个虹吸式雨水斗时,雨水斗排水连接管应接在悬吊管上,不得直接接在雨水立管的顶部。4.接入同一悬吊管的虹吸式雨水斗宜在同一屋面标高。5.天沟起点深度应根据屋面的汇水面积、坡度及虹吸式雨水斗的斗前水深确定。天沟坡度不宜小于0.003。6.要注意雨水斗内不得遗留杂物、充填物或包装材料等,清除流入短管内的密封膏,再安装其他部件,以免堵塞。3.3.2现浇钢筋混凝土屋面雨水斗安装雨水斗安装在屋面防水施工完成,安装时旋掉保护螺丝,将表面清洗干净,安装上雨水斗配套的螺杆,装上密封胶圈。雨水斗的进水口高度,要保证天沟内雨水能通过雨水斗排净且雨水斗要水平安装。屋面铺设柔性防水卷材时,将卷材在螺杆位置处钻孔。用螺帽将卷材压环,空气挡板、雨水整流栅固定在雨水斗座上。根据要求,调节好空气挡板上部的调节螺杆,并固定螺杆。3.3.3钢板或不锈钢板天沟（檐沟）内雨水斗安装安装在钢板或不锈钢板天沟（檐沟）内的雨水斗,可采用等离子切割机在天沟（檐沟）开口。雨水斗与天沟采用法兰螺栓连接。连接处加垫与密封进行密封防漏。3.4管道安装：1.雨水管道应按设计规定的位置安装，悬吊管不设坡度、要水平安装。2.雨水立管上应按设计要求设置检查口，检查口中心距地面1.0m。当采用高密度聚乙烯（HDPE）管时，检查口的最大设置间距不大于30m。3.雨水横管与立管、立管与排出管的连接弯头采...
