除硼、磷工艺研究现状及处理方案VIP专享VIP免费

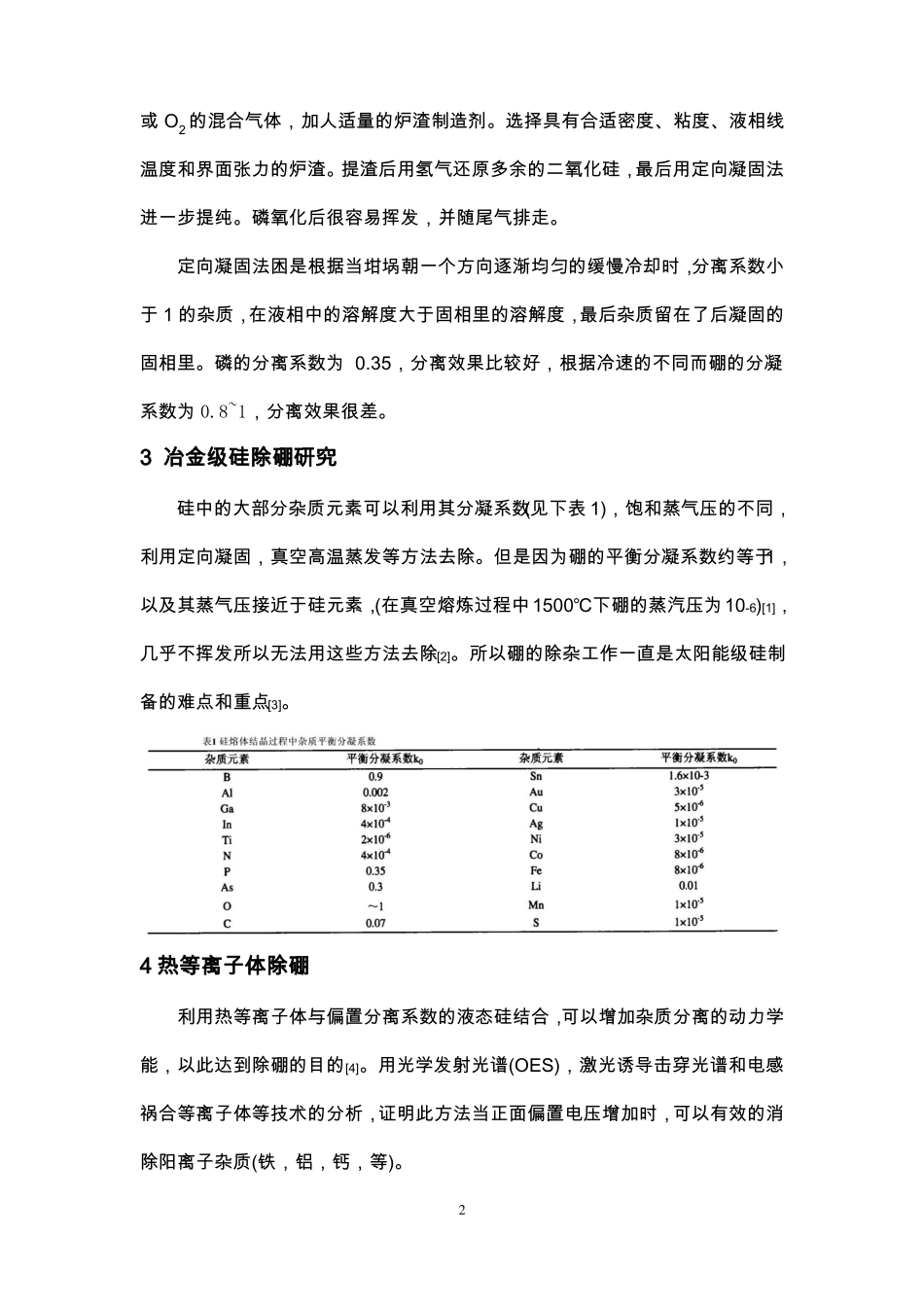

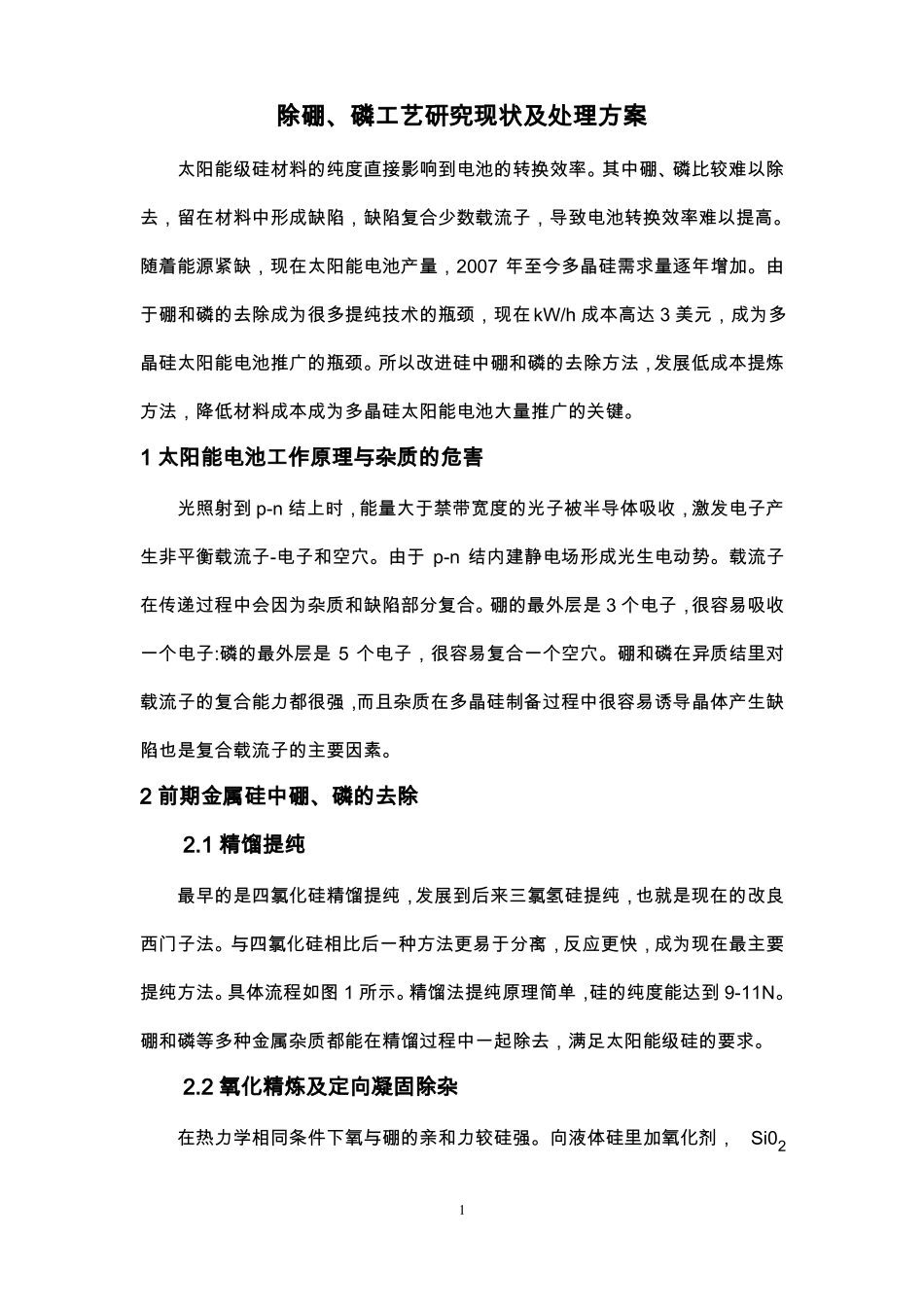

除硼、磷工艺研究现状及处理方案太阳能级硅材料的纯度直接影响到电池的转换效率。其中硼、磷比较难以除去，留在材料中形成缺陷，缺陷复合少数载流子，导致电池转换效率难以提高。随着能源紧缺，现在太阳能电池产量，2007年至今多晶硅需求量逐年增加。由于硼和磷的去除成为很多提纯技术的瓶颈，现在kW/h成本高达3美元，成为多晶硅太阳能电池推广的瓶颈。所以改进硅中硼和磷的去除方法，发展低成本提炼方法，降低材料成本成为多晶硅太阳能电池大量推广的关键。1太阳能电池工作原理与杂质的危害光照射到p-n结上时，能量大于禁带宽度的光子被半导体吸收，激发电子产生非平衡载流子-电子和空穴。由于p-n结内建静电场形成光生电动势。载流子在传递过程中会因为杂质和缺陷部分复合。硼的最外层是3个电子，很容易吸收一个电子:磷的最外层是5个电子，很容易复合一个空穴。硼和磷在异质结里对载流子的复合能力都很强，而且杂质在多晶硅制备过程中很容易诱导晶体产生缺陷也是复合载流子的主要因素。2前期金属硅中硼、磷的去除2.1精馏提纯最早的是四氯化硅精馏提纯，发展到后来三氯氢硅提纯，也就是现在的改良西门子法。与四氯化硅相比后一种方法更易于分离，反应更快，成为现在最主要提纯方法。具体流程如图1所示。精馏法提纯原理简单，硅的纯度能达到9-11N。硼和磷等多种金属杂质都能在精馏过程中一起除去，满足太阳能级硅的要求。2.2氧化精炼及定向凝固除杂在热力学相同条件下氧与硼的亲和力较硅强。向液体硅里加氧化剂，Si021或O2的混合气体，加人适量的炉渣制造剂。选择具有合适密度、粘度、液相线温度和界面张力的炉渣。提渣后用氢气还原多余的二氧化硅，最后用定向凝固法进一步提纯。磷氧化后很容易挥发，并随尾气排走。定向凝固法困是根据当坩埚朝一个方向逐渐均匀的缓慢冷却时，分离系数小于1的杂质，在液相中的溶解度大于固相里的溶解度，最后杂质留在了后凝固的固相里。磷的分离系数为0.35，分离效果比较好，根据冷速的不同而硼的分凝系数为0.8~1，分离效果很差。3冶金级硅除硼研究硅中的大部分杂质元素可以利用其分凝系数(见下表1)，饱和蒸气压的不同，利用定向凝固，真空高温蒸发等方法去除。但是因为硼的平衡分凝系数约等于1，以及其蒸气压接近于硅元素，(在真空熔炼过程中1500℃下硼的蒸汽压为10-6)[1]，几乎不挥发所以无法用这些方法去除[2]。所以硼的除杂工作一直是太阳能级硅制备的难点和重点[3]。4热等离子体除硼利用热等离子体与偏置分离系数的液态硅结合，可以增加杂质分离的动力学能，以此达到除硼的目的[4]。用光学发射光谱(OES)，激光诱导击穿光谱和电感祸合等离子体等技术的分析，证明此方法当正面偏置电压增加时，可以有效的消除阳离子杂质(铁，铝，钙，等)。2日本KawasakiSteel公司在[5]NEDO的资助下开发了提纯冶金级硅至太阳能级硅工艺技术[3]将硅料在高频感应加热器和等离子枪的共同加热下熔化并维持熔融温度，离子枪发射Ar和等离子体，同时通人由掺有一定量水蒸气和氢气的氢气，硅熔体表面B等杂质不断被氧化成BO气体挥发出去，将处理后的硅熔体倒人结晶器中，进行第二次定向凝固，进一步去除金属杂质并形成结晶。法国和加拿大联合实验室的提纯方法也采用等离子体发射器吹在硅的表面上，并用一个感应加热系统控制形状和自由面，并提供强大的电磁搅拌，确保从散装液体中迅速转移污染物至其表面，并用数值模型是控制感应系统和看它的潜在演变(图1)。根据模型所提供的资料表明此精炼工艺制造的太阳能电池达到了转换效率为12.7%[5]。5IIEM法美国国家可再生能源实验室研究开发了改进热交换法(HEMTM)法[6]。其基本工艺流程:在真空环境下，在改进多晶硅铸锭炉中，将冶金硅加热到熔融状态后，先后向硅熔体中吹入造渣剂、湿氢气等气体，利用造渣、气体反应等步骤，对硅熔体进行精炼后进行定向凝固。HEMTM法可以有效降低B杂质浓度，通过增加精炼时间，可以使B杂质浓度降低到0.3ppm。3图1等离子体除硼原理4氧化精炼技术氧化精炼技术是利用硼元素的氧化物，BO、B2O、BO2、B2O2、B2O3，（见表1）水合物BHO、BH2、BHO2、BH2O2、BH3O3、B2H4O4、B3H3O3、B3H3O6均为易挥发物（见表...
