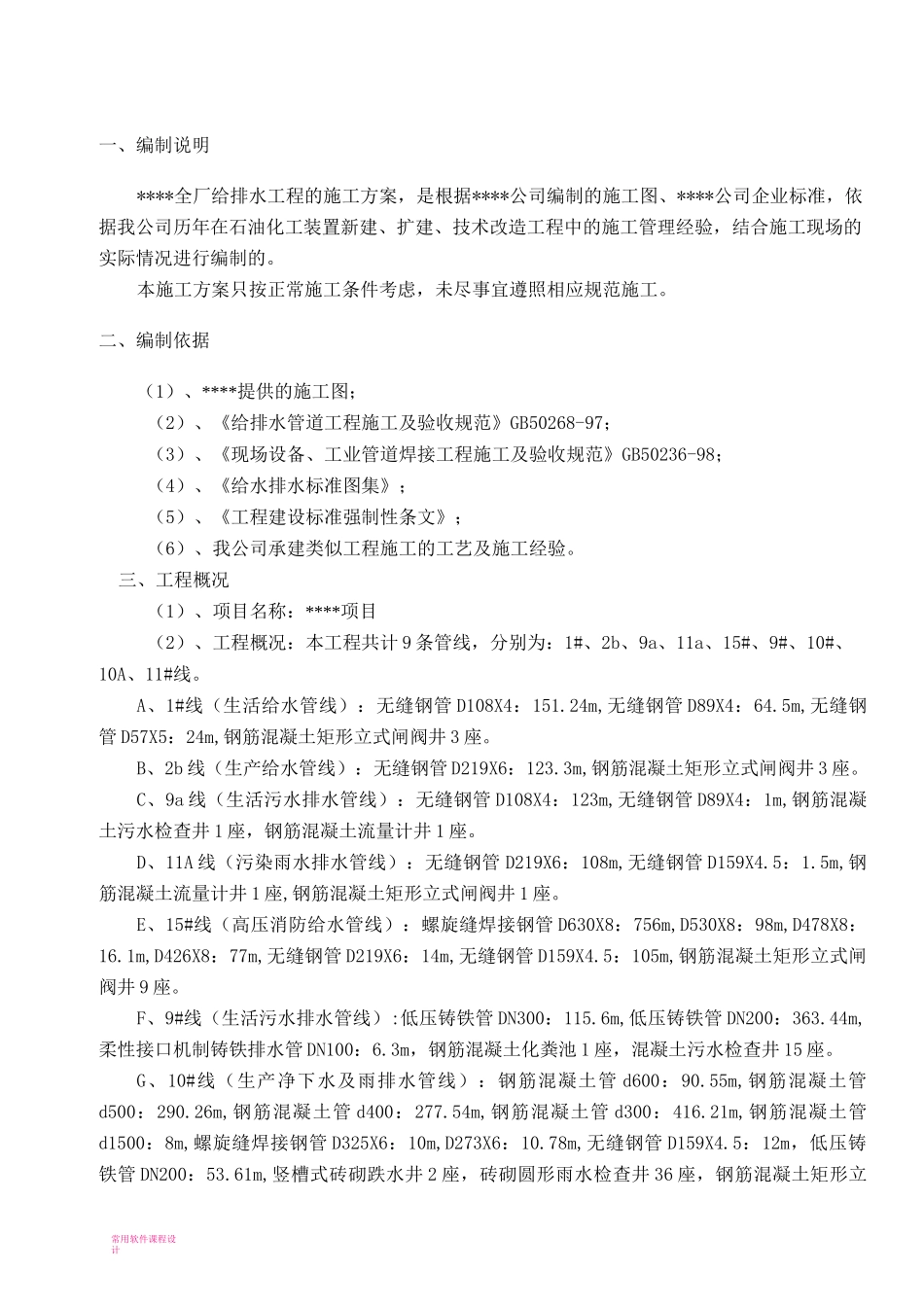

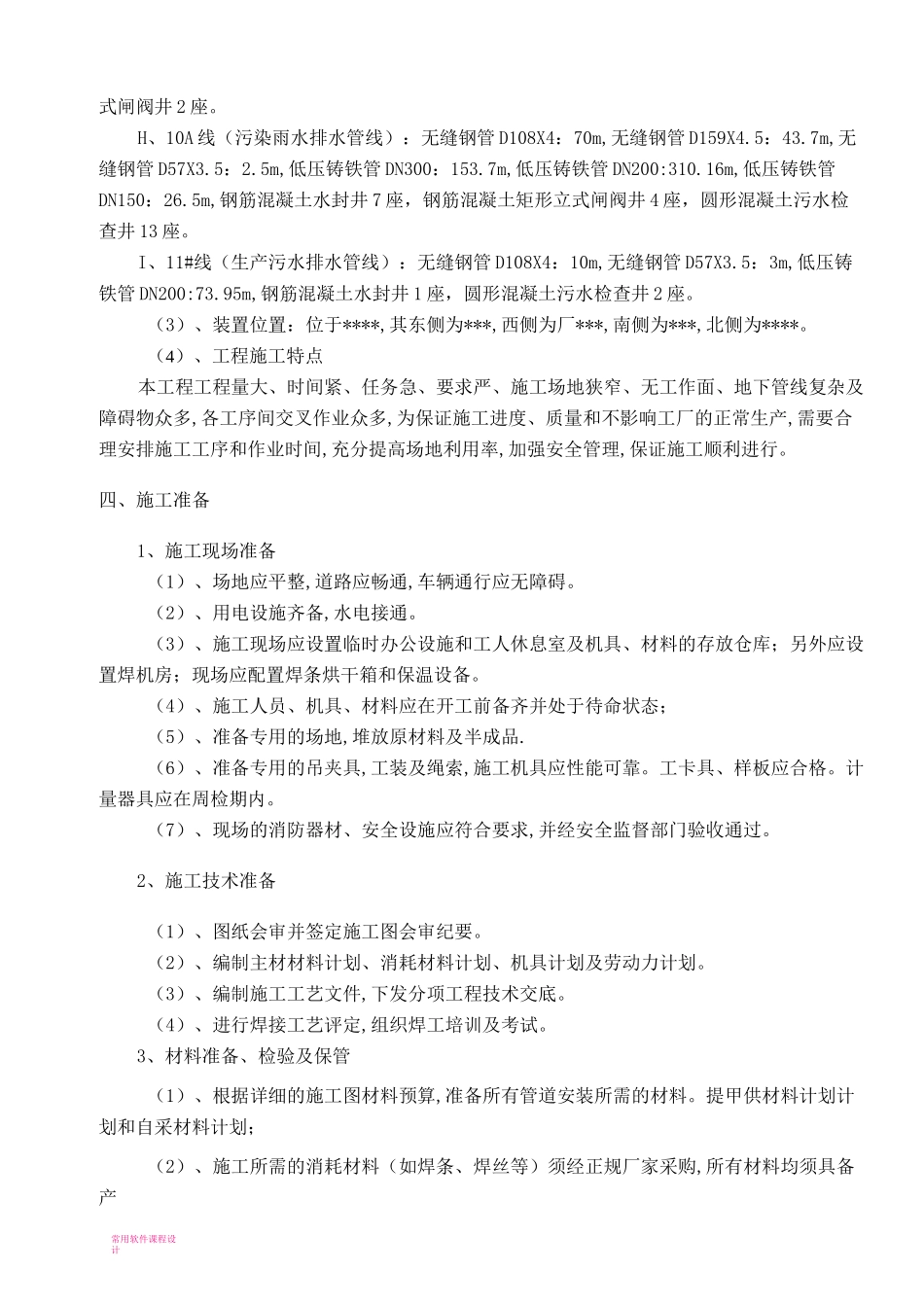

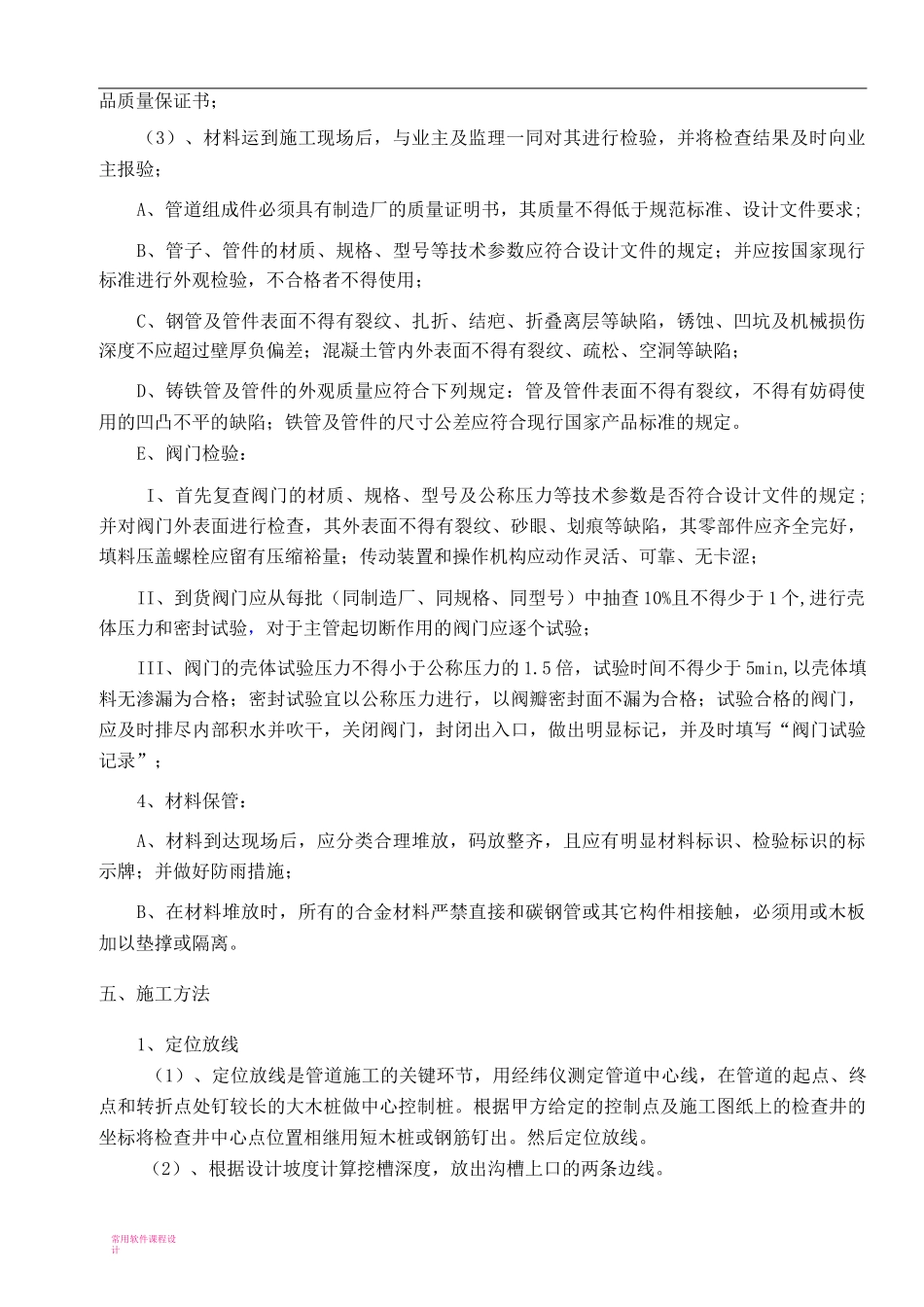

常用软件课程设计一、编制说明****全厂给排水工程的施工方案，是根据****公司编制的施工图、****公司企业标准，依据我公司历年在石油化工装置新建、扩建、技术改造工程中的施工管理经验，结合施工现场的实际情况进行编制的。本施工方案只按正常施工条件考虑，未尽事宜遵照相应规范施工。二、编制依据（1）、****提供的施工图；（2）、《给排水管道工程施工及验收规范》GB50268-97；（3）、《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；（4）、《给水排水标准图集》；（5）、《工程建设标准强制性条文》；（6）、我公司承建类似工程施工的工艺及施工经验。三、工程概况（1）、项目名称：****项目（2）、工程概况：本工程共计9条管线，分别为：1#、2b、9a、11a、15#、9#、10#、10A、11#线。A、1#线（生活给水管线）：无缝钢管D108X4：151.24m,无缝钢管D89X4：64.5m,无缝钢管D57X5：24m,钢筋混凝土矩形立式闸阀井3座。B、2b线（生产给水管线）：无缝钢管D219X6：123.3m,钢筋混凝土矩形立式闸阀井3座。C、9a线（生活污水排水管线）：无缝钢管D108X4：123m,无缝钢管D89X4：1m,钢筋混凝土污水检查井1座，钢筋混凝土流量计井1座。D、11A线（污染雨水排水管线）：无缝钢管D219X6：108m,无缝钢管D159X4.5：1.5m,钢筋混凝土流量计井1座,钢筋混凝土矩形立式闸阀井1座。E、15#线（高压消防给水管线）：螺旋缝焊接钢管D630X8：756m,D530X8：98m,D478X8：16.1m,D426X8：77m,无缝钢管D219X6：14m,无缝钢管D159X4.5：105m,钢筋混凝土矩形立式闸阀井9座。F、9#线（生活污水排水管线）:低压铸铁管DN300：115.6m,低压铸铁管DN200：363.44m,柔性接口机制铸铁排水管DN100：6.3m，钢筋混凝土化粪池1座，混凝土污水检查井15座。G、10#线（生产净下水及雨排水管线）：钢筋混凝土管d600：90.55m,钢筋混凝土管d500：290.26m,钢筋混凝土管d400：277.54m,钢筋混凝土管d300：416.21m,钢筋混凝土管d1500：8m,螺旋缝焊接钢管D325X6：10m,D273X6：10.78m,无缝钢管D159X4.5：12m，低压铸铁管DN200：53.61m,竖槽式砖砌跌水井2座，砖砌圆形雨水检查井36座，钢筋混凝土矩形立常用软件课程设计式闸阀井2座。H、10A线（污染雨水排水管线）：无缝钢管D108X4：70m,无缝钢管D159X4.5：43.7m,无缝钢管D57X3.5：2.5m,低压铸铁管DN300：153.7m,低压铸铁管DN200:310.16m,低压铸铁管DN150：26.5m,钢筋混凝土水封井7座，钢筋混凝土矩形立式闸阀井4座，圆形混凝土污水检查井13座。I、11#线（生产污水排水管线）：无缝钢管D108X4：10m,无缝钢管D57X3.5：3m,低压铸铁管DN200:73.95m,钢筋混凝土水封井1座，圆形混凝土污水检查井2座。（3）、装置位置：位于****,其东侧为***,西侧为厂***,南侧为***,北侧为****。（4）、工程施工特点本工程工程量大、时间紧、任务急、要求严、施工场地狭窄、无工作面、地下管线复杂及障碍物众多,各工序间交叉作业众多,为保证施工进度、质量和不影响工厂的正常生产,需要合理安排施工工序和作业时间,充分提高场地利用率,加强安全管理,保证施工顺利进行。四、施工准备1、施工现场准备（1）、场地应平整,道路应畅通,车辆通行应无障碍。（2）、用电设施齐备,水电接通。（3）、施工现场应设置临时办公设施和工人休息室及机具、材料的存放仓库；另外应设置焊机房；现场应配置焊条烘干箱和保温设备。（4）、施工人员、机具、材料应在开工前备齐并处于待命状态；（5）、准备专用的场地,堆放原材料及半成品.（6）、准备专用的吊夹具,工装及绳索,施工机具应性能可靠。工卡具、样板应合格。计量器具应在周检期内。（7）、现场的消防器材、安全设施应符合要求,并经安全监督部门验收通过。2、施工技术准备（1）、图纸会审并签定施工图会审纪要。（2）、编制主材材料计划、消耗材料计划、机具计划及劳动力计划。（3）、编制施工工艺文件,下发分项工程技术交底。（4）、进行焊接工艺评定,组织焊工培训及考试。3、材料准备、检验及保管（1）、根据详细的施工图材料预算,准备所有管道安装所需的材料。提甲供材料计划计划和自采材料计划；（2）、施工所需的消耗材料（如焊条、焊丝等）须经正规厂家采购,所有材料...
