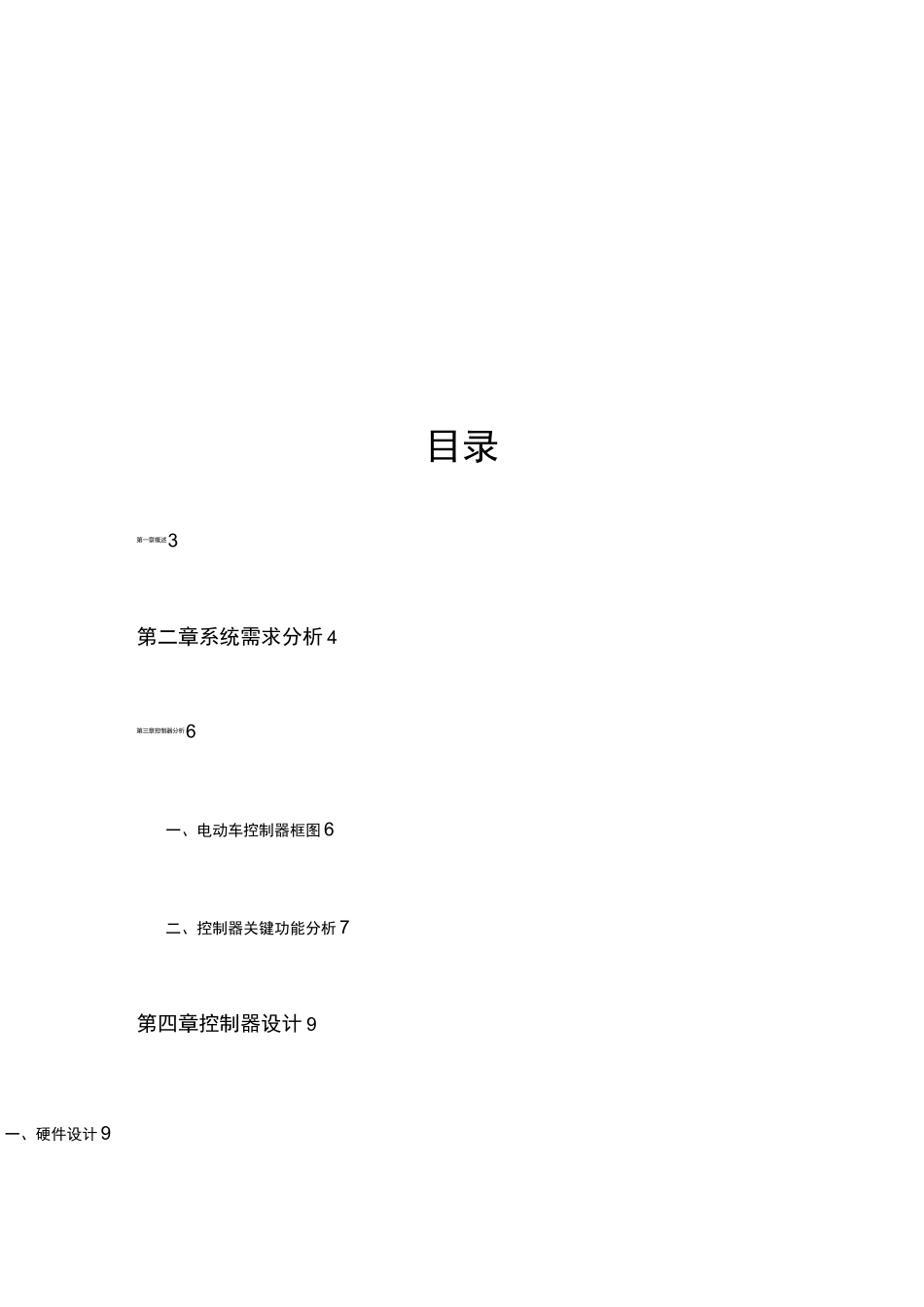

电动自行车控制器方案2012/11/5一、硬件设计9目录第一章概述3第二章系统需求分析4第三章控制器分析6一、电动车控制器框图6二、控制器关键功能分析7第四章控制器设计9二、软件设计12电动自动自行车日益受老百姓喜爱。作为电动自行车，其核心控制器则是电动自行车的关键，控制的好坏决定车子的平稳、安全、舒适，因此一个功能全面、可靠性强、符合要求的控制器决定了电动自行车的质量。为了使得电动自行车有良好的体验和可靠的质量保证，因此本文介绍一种控制器的设计方案。第二章系统需求分析1、具有安全检测功能，检测电池电压，电流需要检测电池中电流，电池电流不能过大，防止损伤电池；需要检查电机中的电流，并且识别是否是电机堵转还是车子上坡或者负载过大，并且限制电机电流17A以下，在15〜17A间切换，防止大电流长时间烧坏电机；检测电池电压，电池电压大于电机额定电压120%时，发出报警铃声，提醒电压过大，不能驱动电机；2、显示速度和里程数利用三位数码管显示里程数，范围0〜999Km，保证每分钟更新一次；用5个发光二极管显示速度，表示5个档位，每个档位间隔速度为10Km/h,即表示的速度为10Km/h、20Km/h、30Km/h、40Km/h、50Km/h,速度在哪个档位，对应发光二极管闪亮。3、具有转向灯控制电路当打开转向灯开关时，对应的转向灯每隔0.5秒闪一次，每次持续0.5秒4、照明灯控制电路当打开照明灯时，在仪表盘上显示照明打开，用一个发光二极管。5、具有报警功能当钥匙开关不再车上时，若轮子速度有变化，即发出报警声音。驾驶员输入信号1;控制系统:检测系驱动电路显不系统L电机动力系第三章系统分析亠、电动车控制器框图电源系统上图是整车的控制系统框图，主要有电源、电机、控制器等，其中控制器位于核心地位，是整个控制系统的关键，也是负责组织各个部分协调工作的中心。其具体的控制框图如下图所示:从图中可以看出，控制器由单片机及其外围电路构成，包括输入信号处理电路、输出信号处理电路、电源电路等。二、控制器关键功能分析控制器功能：1、改变电机速度即调速功能，检测车把电压，根据车把设定速度来进行速度设定。同时检测霍尔传感器计数值，作为当前速度，通过PID调节来计算应该输出的PWM波。2、刹车功能检测刹车信号，当刹车有效时，将速度设定值强制变为零，输出PWM也变为零。3、有防过压、过流检测电路检测电源电压，低压报警，防止损伤电池；检测电源电流，当电流过大时适当降速，限制电流在合理区间，防止烧坏电机、电源。4、显示电池电压、车速、里程数将车子的速度用数码管显示在仪表盘上，将电池电压通过发光二极管显示在仪表盘上。5、防盗当车子锁上时，车轮子有转动则报警。6、照明灯控制开关、转向灯控制开关可以采用双刀双掷开关，一个可控制强电信号，另一个给单片机进行检测。第四章控制器设计控制器是电动自行车的核心，要实现的功能有：1、可以改变电机速度2、可以刹车3、有防过压、过流检测电路4、显示电池电压、车速、里程数5、防盗控制器不仅要具有所有功能并且引出相关信号线，而且要有合适的外观尺寸，并且可以对内部电路进行保护。一、硬件设计1、电机驱动电路设计由VI〜V6六只功率管构成的驱动全桥可以控制绕组的通电状态。按照功率管的通电方式，可以分为两两导通和三三导通两种控制方式。由于两两导通方式提供了更大的电磁转矩而被广泛采用。在两两导通方式下，每一瞬间有两个功率管导通，每隔1／6周期即60°电角度换相一次，每只功率管持续导通120°电角度，对应每相绕组持续导通120°，在此期间相电流方向保持不变。为保证产生最大的电磁转矩，通常需要使绕组合成磁场与转子磁场保持垂直。由于采用换相控制方式，其定子绕组产生的是跳变的磁场，使得该磁场与转子磁场的位置保持在60。〜120°相对垂直的范围区间。2、照明灯、转向灯、速度显示仪表单片机检测到照明灯亮暗，转向灯亮暗及方向，将其显示在仪表盘上，灯的亮暗是通过三个发光二极管来显示的。由于一般的发光二极管20mA的电流就可以驱动，因此可以用单片机I/O引脚直接驱动。至于速度显示，可以通过数码管显示，数码管可以用三个，显示范围是0・0〜99・9KM/h，可以用三极管...
