高压变频器运行与维护的重点要求VIP免费

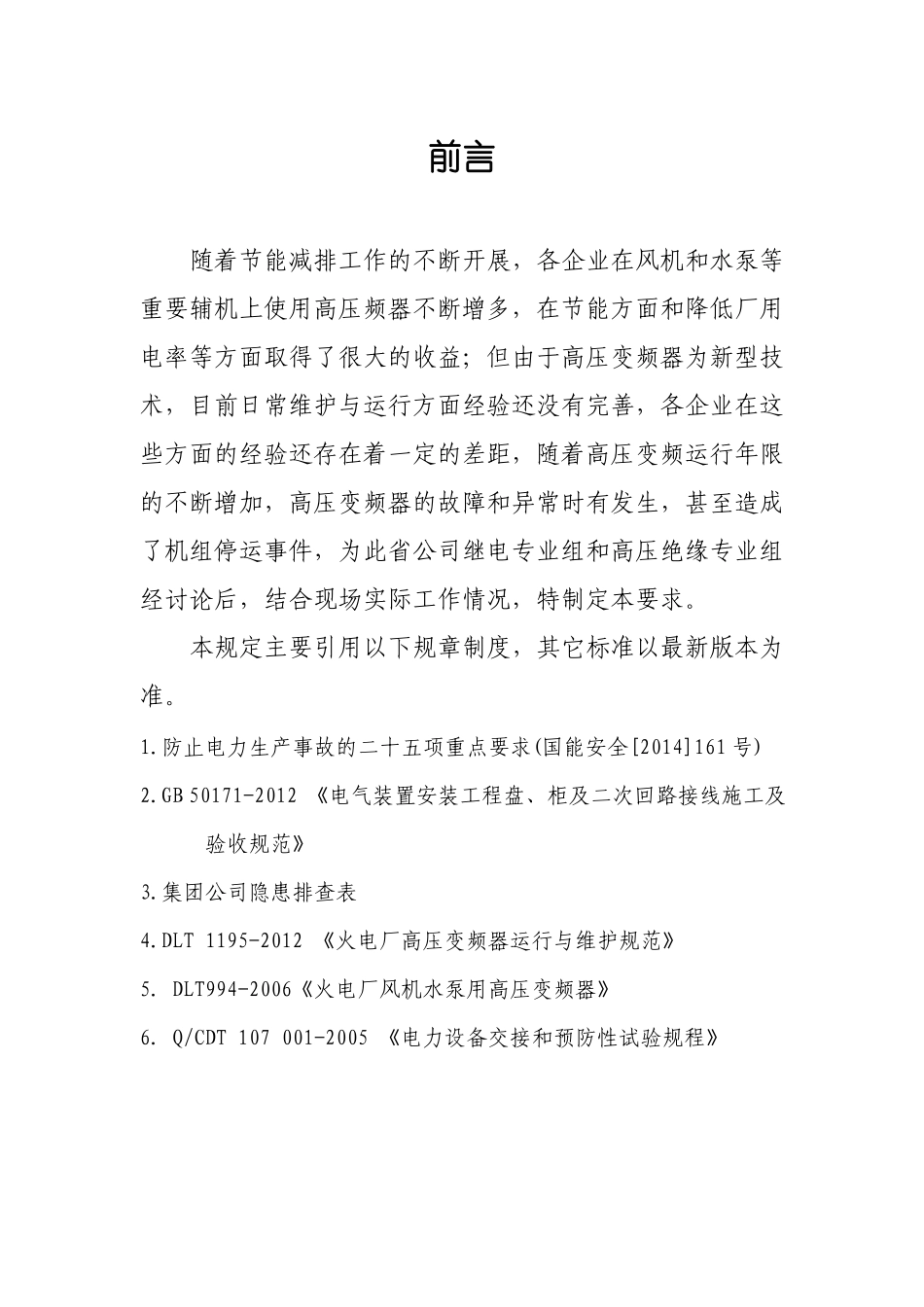

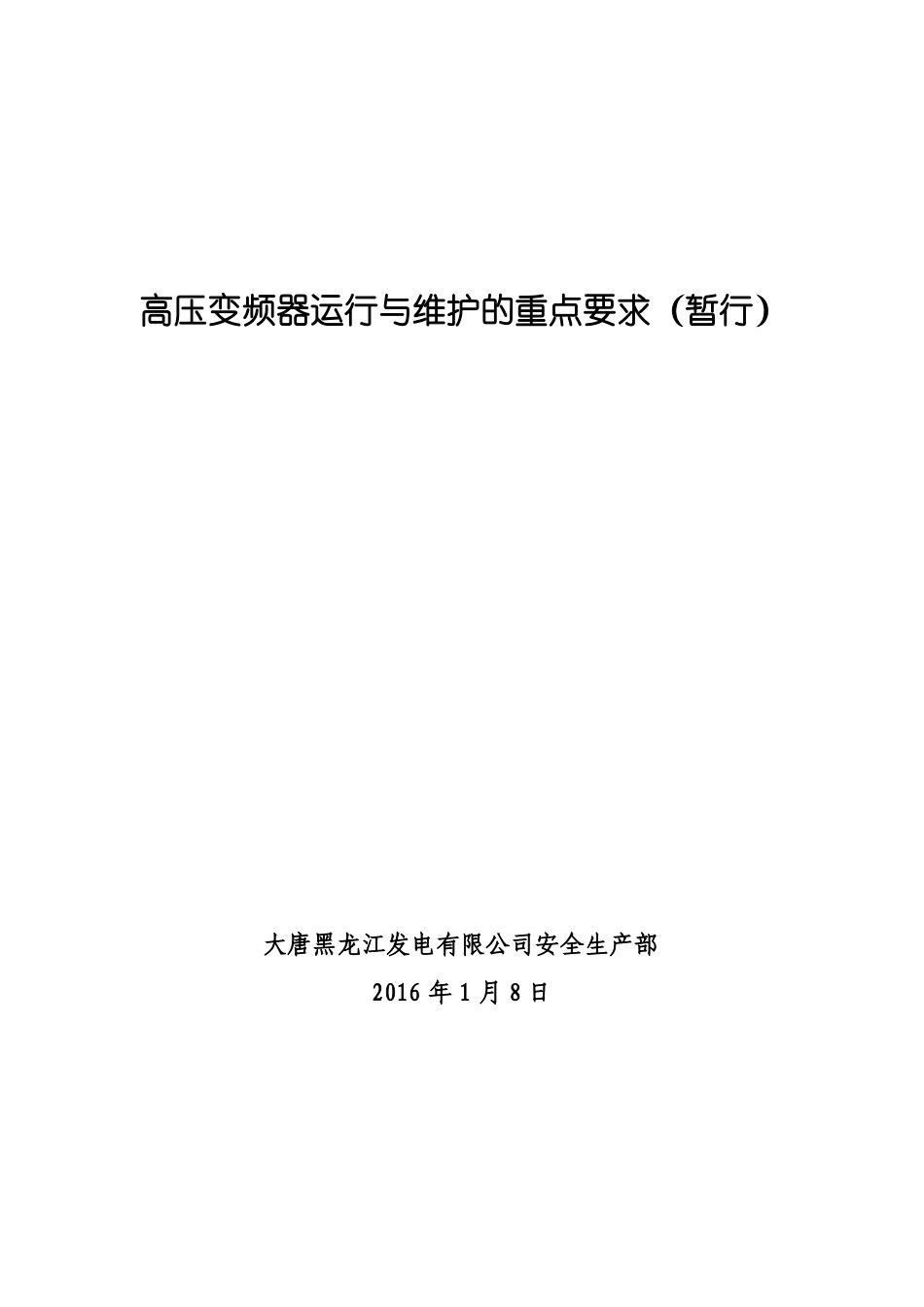

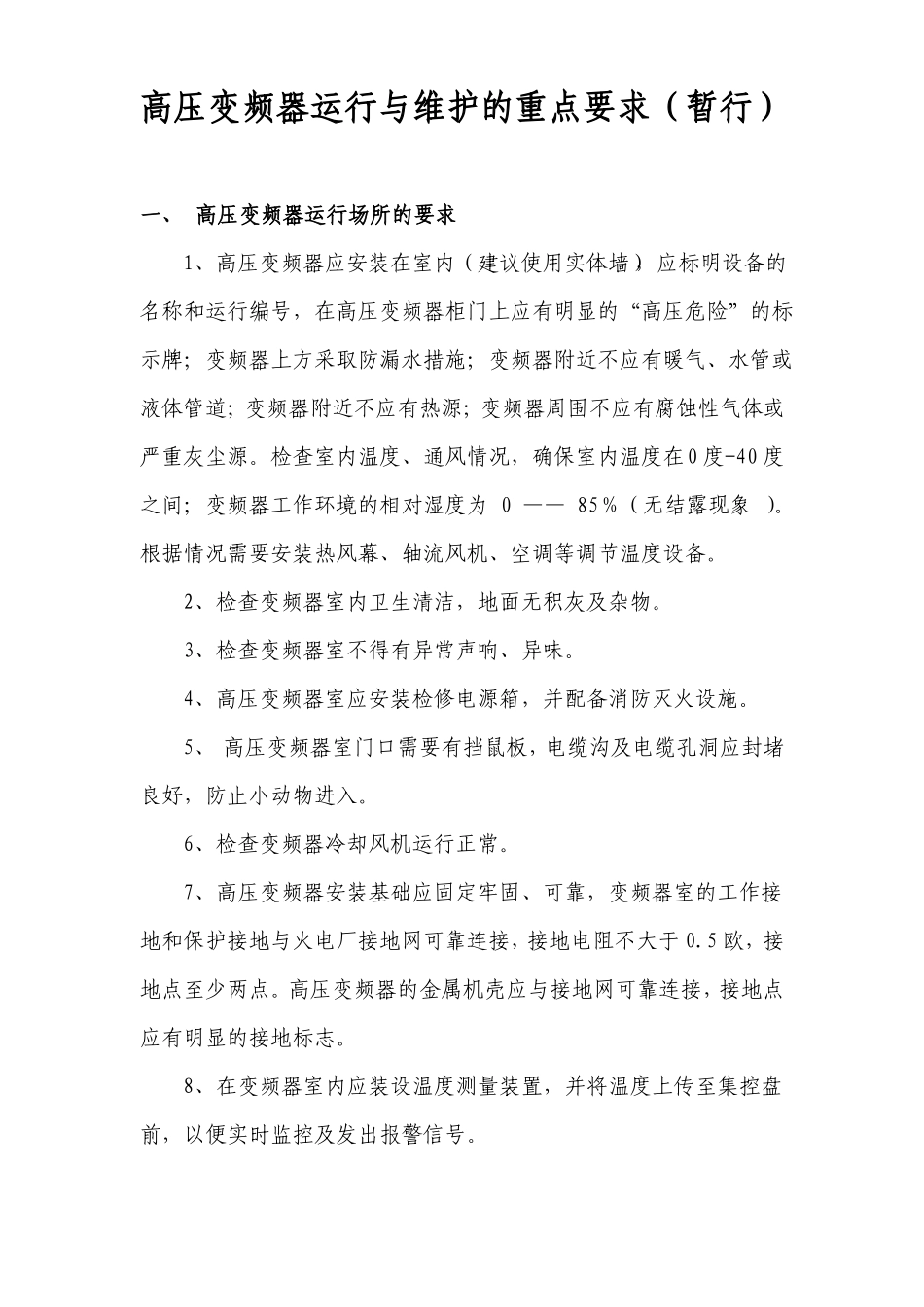

高压变频器运行与维护的重点要求（暂行）大唐黑龙江发电有限公司安全生产部2016年1月8日前言随着节能减排工作的不断开展，各企业在风机和水泵等重要辅机上使用高压频器不断增多，在节能方面和降低厂用电率等方面取得了很大的收益；但由于高压变频器为新型技术，目前日常维护与运行方面经验还没有完善，各企业在这些方面的经验还存在着一定的差距，随着高压变频运行年限的不断增加，高压变频器的故障和异常时有发生，甚至造成了机组停运事件，为此省公司继电专业组和高压绝缘专业组经讨论后，结合现场实际工作情况，特制定本要求。本规定主要引用以下规章制度，其它标准以最新版本为准。1.防止电力生产事故的二十五项重点要求(国能安全[2014]161号)2.GB50171-2012《电气装臵安装工程盘、柜及二次回路接线施工及验收规范》3.集团公司隐患排查表4.DLT1195-2012《火电厂高压变频器运行与维护规范》5.DLT994-2006《火电厂风机水泵用高压变频器》6.Q/CDT107001-2005《电力设备交接和预防性试验规程》高压变频器运行与维护的重点要求（暂行）一、高压变频器运行场所的要求1、高压变频器应安装在室内（建议使用实体墙），应标明设备的名称和运行编号，在高压变频器柜门上应有明显的“高压危险”的标示牌；变频器上方采取防漏水措施；变频器附近不应有暖气、水管或液体管道；变频器附近不应有热源；变频器周围不应有腐蚀性气体或严重灰尘源。检查室内温度、通风情况，确保室内温度在0度-40度之间；变频器工作环境的相对湿度为0——85％（无结露现象）。根据情况需要安装热风幕、轴流风机、空调等调节温度设备。2、检查变频器室内卫生清洁，地面无积灰及杂物。3、检查变频器室不得有异常声响、异味。4、高压变频器室应安装检修电源箱，并配备消防灭火设施。5、高压变频器室门口需要有挡鼠板，电缆沟及电缆孔洞应封堵良好，防止小动物进入。6、检查变频器冷却风机运行正常。7、高压变频器安装基础应固定牢固、可靠，变频器室的工作接地和保护接地与火电厂接地网可靠连接，接地电阻不大于0.5欧，接地点至少两点。高压变频器的金属机壳应与接地网可靠连接，接地点应有明显的接地标志。8、在变频器室内应装设温度测量装臵，并将温度上传至集控盘前，以便实时监控及发出报警信号。二、高压变频器日常检查要求1、在运行中要注意观察变频器输入、输出电压、电流的情况要与变频器输出端电流，不应超过额定电流，且相电流差应小于±10%；输出端线电压其差值小于最大电压的±2%。2、值班人员每周对变频装臵进行巡视检查，检查时对变压器、风机、隔离刀闸（开关）声音、温度、气味、进行判定，是否处于正常状态；隔离刀闸需单独对触头是否到位、有无过热等异常现象；变频间内温度是否符合要求，是否需要进行地面清扫，墙壁风机、室内空调、百叶窗、热风幕是否处于正常状态。要定期对变压器进行巡视、检查，记录变压器绕组的温度值。变压器温度报警值为90℃，跳闸值为110℃。3、变频器运行时应主要观察散热风机是否正常转动正常，界面应无报警提示，观察三相变压器温度应基本一致（如相关10度以上，可能冷却风机有停运现象），不能有超温现象。4、对于一用一备的设备，当A电机处于变频运行时，B电机必须处于工频热备用状态。5、在启停变频器和试运使变频器柜门前严禁有人停留，防止事故时造成人身伤害；严禁人员长期停留在运行中的变频器附近。变频器相关保护投退软压板和硬压板要投入正确（部分变频器无硬压板，要检查变频器参数设臵）。6、变频器运行中不得随意解除柜门连锁，不得随意打开功率柜、变压器柜、旁路柜柜门；变频器停电后，要确认功率单元电容放电无电后，再进行检修或故障处理，避免人身触电。7、在非事故情况下，不宜通过分断变频器输入侧开关或工频电源开关的方法停止变频器运行；启动变频器时，高压上电一段时间（根据变频器特点而定）后再启动变频器。8、在变频器带高压电后不得断开控制电源。变频器停运需停用控制电源时，应注意将内部不间断供电电源（UPS）同时停用。9、变频器运行后，要针对所带负荷各种工况下进行测量电机、风机或水泵振动与温度，掌握变频器运行状态，当在某个频...
