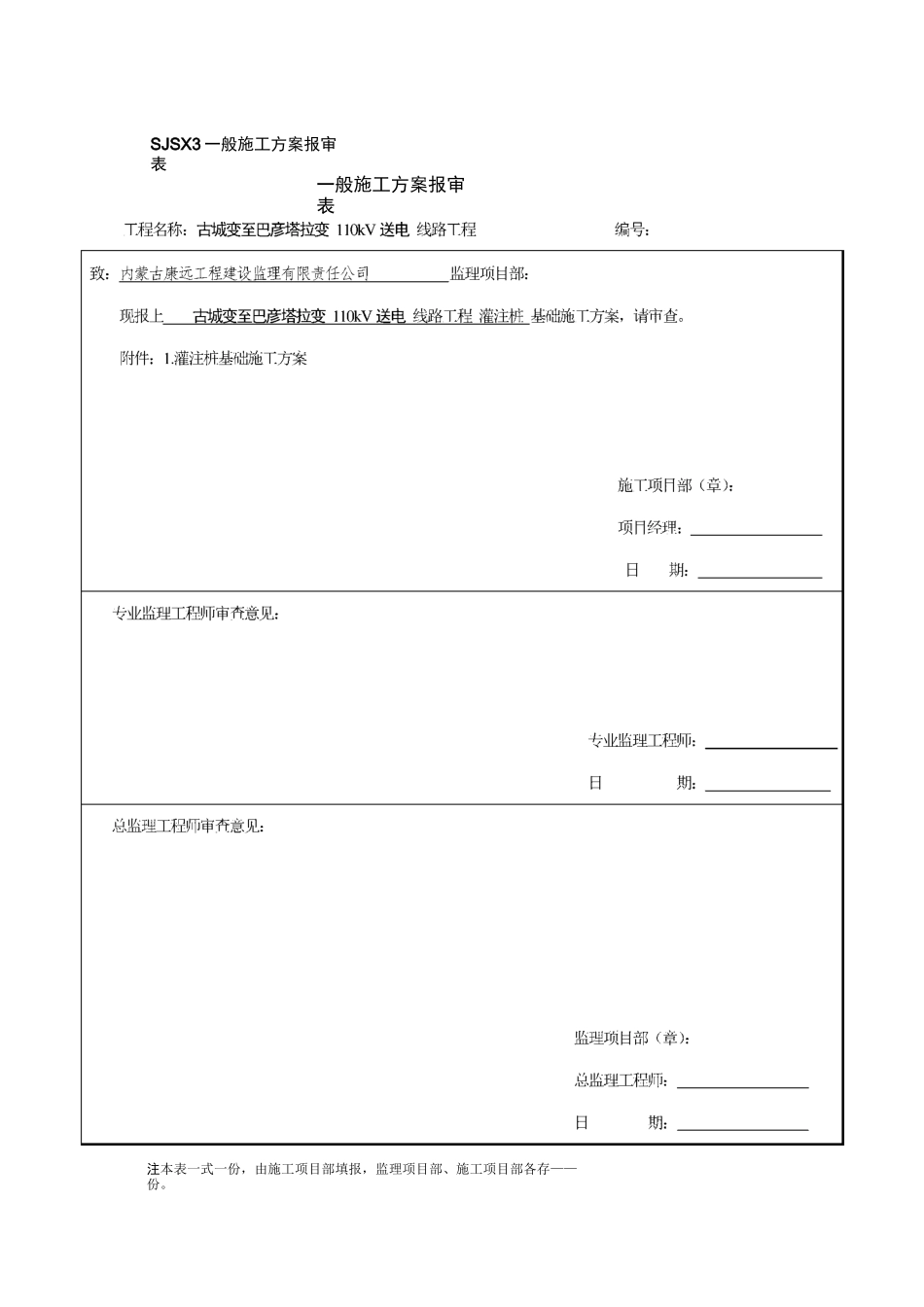

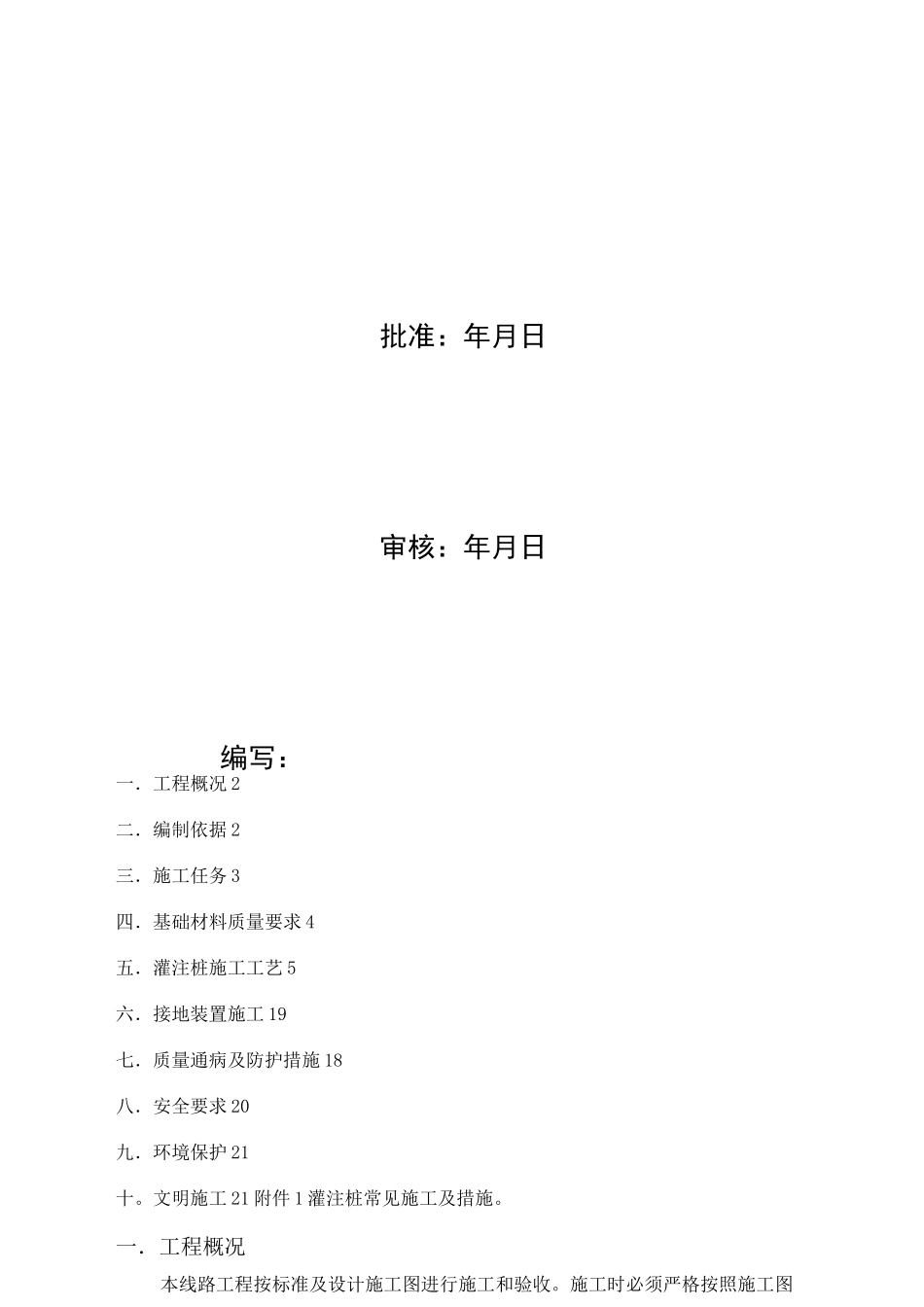

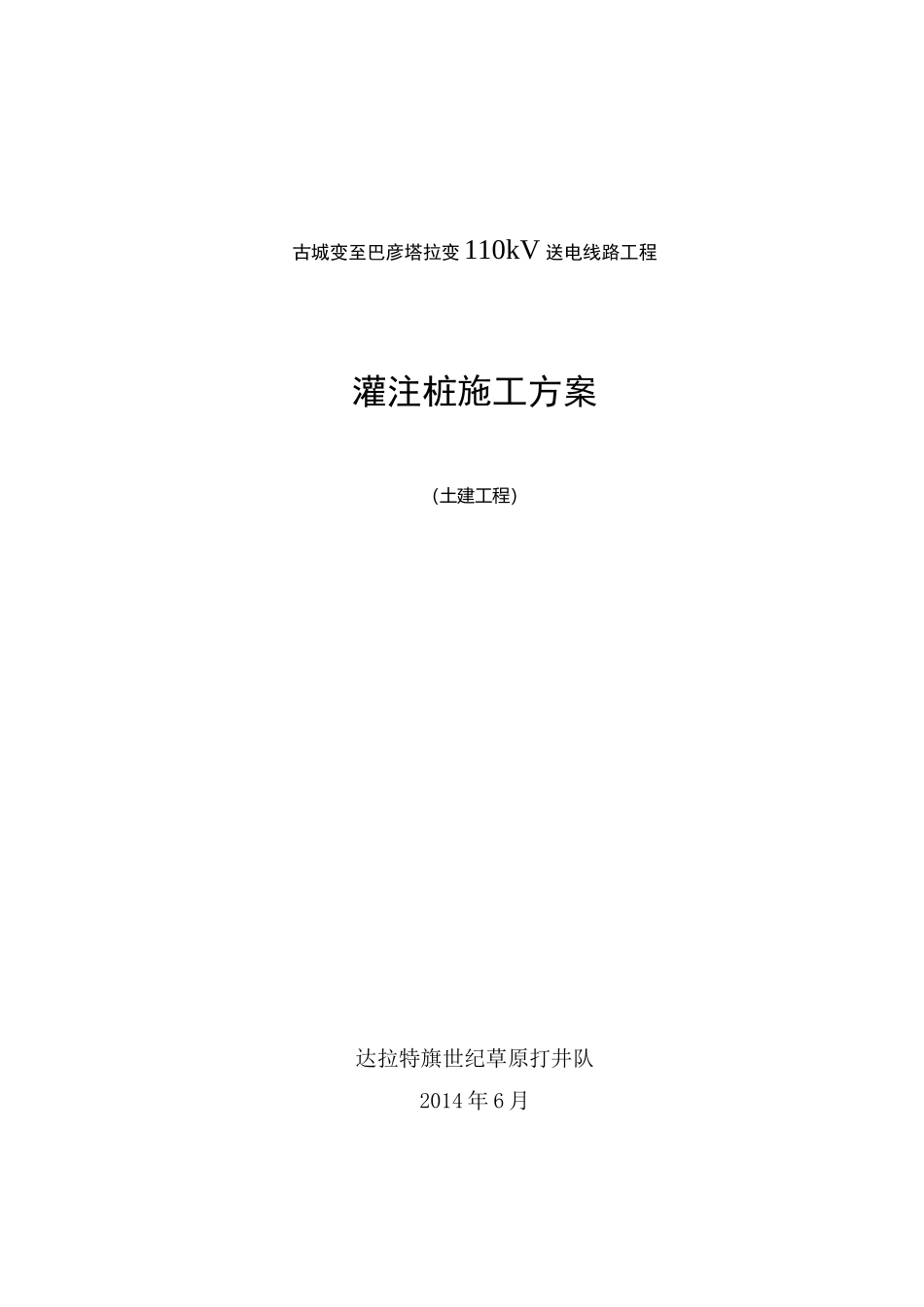

SJSX3一般施工方案报审表一般施工方案报审表注本表一式一份，由施工项目部填报，监理项目部、施工项目部各存——份。古城变至巴彦塔拉变110kV送电线路工程灌注桩施工方案（土建工程）达拉特旗世纪草原打井队2014年6月批准：年月日审核：年月日编写：一．工程概况2二．编制依据2三．施工任务3四．基础材料质量要求4五．灌注桩施工工艺5六．接地装置施工19七．质量通病及防护措施18八．安全要求20九．环境保护21十。文明施工21附件1灌注桩常见施工及措施。一．工程概况本线路工程按标准及设计施工图进行施工和验收。施工时必须严格按照施工图及所提要求和有关说明进行，施工过程中遇到问题需要变更设计时，应经设计部门同意，并以设计修改通知单为准。1．本工程为古城变至巴彦塔拉变110kV送电线路工程土建施工，共计110kV输变电线路62基基础(其中铁塔基础5基，灌注桩12基，钢管杆45基)；本施工段有12基基础为钻孔灌注桩基础，分别为：N9.N12.N13.N14.N15.N16.N17.N18.N19.N20.N39.N40.二．编制依据1、《110〜500kV架空电力线路施工及验收规范》(GB50233-2005)2、《110kV〜500kV架空电力线路工程施工质量及评定规程》(DL/T5168-2002)3、《钢结构工程施工质量验收规范》(GB50205-2001)4、《建筑机械使用安全技术规程》(JGJ33-2001)5、《电力建设安全工作规程》第2部分：架空电力线路(DL5009・2-2004)6、《国家电网公司基建质量管理规定》国家电网基建〔2011〕1759号7、《国家电网公司输变电工程标准工艺》工艺标准库8、《国家电网公司输变电工程标准工艺》施工工艺示范手册9、《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量[2010]19号10、《输变电工程建设标准强制性条文实施管理规定(》国家电网科[2009]642号)Q/GDW248-200811、《输变电工程安全文明施工标准》(Q/GDW250-2009)12、施工图纸、合同要求、组织设计等相关资料三．施工任务1．根据施工力量及人员状况，施工任务具体安排如下：施工队任务划分施工负责人控制桩号基数(基)施工队李元锋12由于12基灌注桩地处东河闹市区内，工程地质情况：为粉质粘土、有水.目前又正直汛期，为保证总体工期要求，结合本工程实际情况，施工进度安排见下表：年2014年月6月7月8月旬下旬上旬中旬下旬上旬中旬下旬一班本工程12基灌装桩从6月初开始施工前期准备，预计完成日期为8月20日（包括原材检验、桩机进场、修路等）。3．主要机具配置根据工程的施工安排，2台强夯机反循环钻-8桩机将同时施工，每桩位2台。小件工器具根据施工实情况，在现场临时调配。主要机具配置见下表：名称数量名称数量桩机（-8）1台发电机（150KW）1台水泵1台电焊机2台吊车（16T）1台四．基础材料质量要求商砼、钢材等材料须经监理见证，检查或试验合格后方可投入工程中使用。1.商砼：（1）检查预拌混凝土相关资料：检查内容：预拌混凝土分包企业的资质、标有水泥用量的混凝土；出厂质量证明书、交货单。资料不全的混凝土不能使用。（2）依据《预拌混凝土》GB/T14902-2003《普通混凝土拌合物性能试验方法》GB/T50080检查预拌混凝土坍落度（3）依据《预拌混凝土》GB/T14902-200标准检查混凝土强度2．钢材1）钢材的品种规格应符合设计图纸的规定；其质量应符合该品种钢材的有关标准。（2）钢材必须有强度标识、颜色标识（3）钢材外观质量应符合下列要求：钢筋混凝土热轧光圆钢筋允许偏差（GB13013—91）公称直径直径允许偏差（mm）不圆度不大于（GB13013—91）（mm）<20±0.40.4热轧圆钢允许偏差（GB702—86）公称直径精度组别公称直径不圆度不大于公称直径公差的允许偏差1组2组3组5.5〜7±.20±0.3±0.44050%7〜20±.25±0.35±0.410〜8570%20〜30±.30±0.4±0.58575%30〜50±.40±0.5±0.650〜80±.60±0.70±0.880〜110±.90±1.0±1.1［注］：①精度组别应在相应的产品标准或合同中注明，未注明者按第3组精度执行。②钢筋混凝土使用光圆钢筋大于20mm者，采用热轧圆钢使用第3组标准。（4）钢材表面的锈蚀、麻点或划痕等缺陷，其深度不得大于该钢材厚度允许偏差的1/2。（5）钢材端边或断口处不应有分层，夹渣等缺陷。（6）圆钢抽查数量，60t为1抽查批量...
