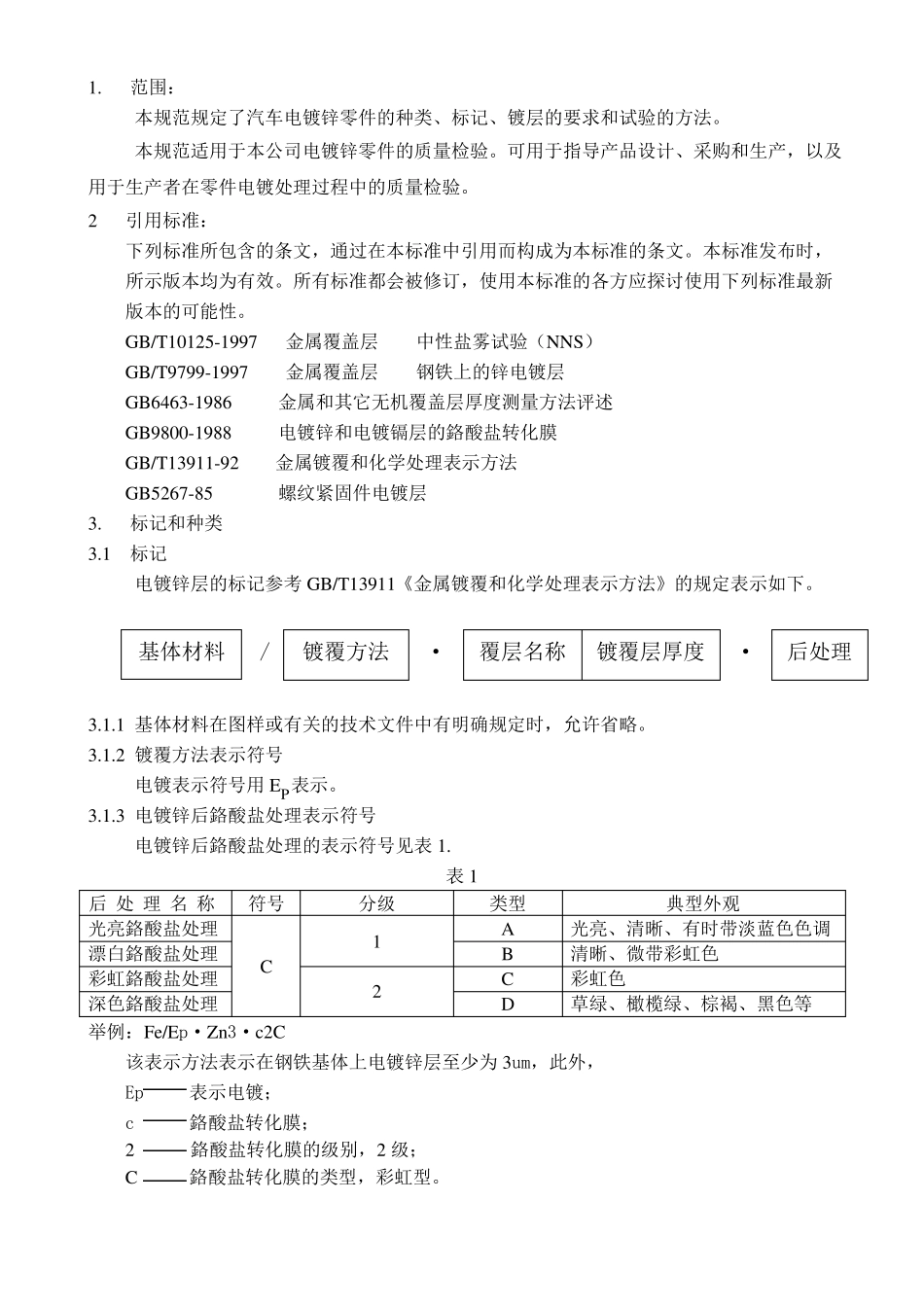

电镀锌技术规范编制：审核：批准：1.范围：本规范规定了汽车电镀锌零件的种类、标记、镀层的要求和试验的方法。本规范适用于本公司电镀锌零件的质量检验。可用于指导产品设计、采购和生产，以及用于生产者在零件电镀处理过程中的质量检验。2引用标准：下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准发布时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T10125-1997金属覆盖层中性盐雾试验（NNS）GB/T9799-1997金属覆盖层钢铁上的锌电镀层GB6463-1986金属和其它无机覆盖层厚度测量方法评述GB9800-1988电镀锌和电镀镉层的鉻酸盐转化膜GB/T13911-92金属镀覆和化学处理表示方法GB5267-85螺纹紧固件电镀层3.标记和种类3.1标记电镀锌层的标记参考GB/T13911《金属镀覆和化学处理表示方法》的规定表示如下。基体材料/镀覆方法·覆层名称镀覆层厚度·后处理3.1.1基体材料在图样或有关的技术文件中有明确规定时，允许省略。3.1.2镀覆方法表示符号电镀表示符号用EP表示。3.1.3电镀锌后鉻酸盐处理表示符号电镀锌后鉻酸盐处理的表示符号见表1.表1后处理名称光亮鉻酸盐处理漂白鉻酸盐处理彩虹鉻酸盐处理深色鉻酸盐处理符号C2分级1类型ABCD典型外观光亮、清晰、有时带淡蓝色色调清晰、微带彩虹色彩虹色草绿、橄榄绿、棕褐、黑色等举例：Fe/Ep·Zn3·c2C该表示方法表示在钢铁基体上电镀锌层至少为3um，此外，Ep表示电镀；c鉻酸盐转化膜；2鉻酸盐转化膜的级别，2级；C鉻酸盐转化膜的类型，彩虹型。3.2电镀锌零件种类、标记和适用范围如表2。表2标记使用范围Fe/Ep·Zn5·c1A主要是要求美观的车内零件Fe/Ep·Zn8·c1A主要是车内零件，要求美观的。主要是对光泽有要求的车外Fe/Ep·Zn12·c1A零件的内部Fe/Ep·Zn5·c1B主要是要求美光的车内零件Fe/Ep·Zn8·c1B主要是车内零件，要求美光的主要是对光泽有要求的车外零件的内Fe/Ep·Zn12·c1B部Fe/Ep·Zn5·c2C主要是要求耐蚀性的车内零件适用零件紧固件、垫圈、小支架盖子、挡板、一般结构零件、机械功能件紧固件、垫圈一般结构零件、机械功能件紧固件、垫圈、小轴润滑油接套、一般结构零件主要是对耐蚀性有要求的车内零件及紧固件、一般结构零件、机Fe/Ep·Zn8·c2C被安装在车外的零件内部械功能件Fe/Ep·Zn12·c2C主要是对耐蚀性有特别要求车外零件同上，安装零件主要是对防脆性性有特别要求车外零Fe/Ep·Zn25·c2C件主要是设计外观要求是绿或黑色车内Fe/Ep·Zn5·c2D紧固件、垫圈类零件主要是车内零件及被安装在车外的零紧固件、小物轴、一般结构Fe/Ep·Zn8·c2D件内部，设计上必须是绿或黑色，并对零件、安装零件耐腐蚀性有要求的主要是设计上必须是绿或黑色，对耐腐一般结构零件、安装机械零Fe/Ep·Zn12·c2D蚀性有特别要求的车外零件件Fe/Ep·Zn12主要是不需实施鉻酸盐处理的车内零一般结构零件、安装零件件Fe/Ep·Zn20注：（1）所谓车内是指在汽车车体内安装的零件，不被风雨直接或间接吹嗮的位置。（2）所谓车外是指车内以外的地方。但是车内部分，被风雨吹或光照的位置也看作车外。4镀层厚度4.1镀层厚度系列及其相应的最小局部厚度按表3.标记Fe/Ep·Zn5Fe/Ep·Zn8Fe/Ep·Zn12Fe/Ep·Zn20Fe/Ep·Zn25Cu/Ep·Zn2表3最小局部厚度（um）581220252试验方法6.25对镀层的要求5.1外观在电镀件的主要表面上不应有明显的镀层缺陷，如黑斑、大面积发白、锈迹、起泡、孔隙、粗糙、裂纹或局部无镀层，但是，因镀件基体的缺陷引起的不可避免的镀层缺陷除外。镀层应是清洁的、无缺损的。除需方有规定外，镀层应是光亮的。5.2镀层的耐腐蚀性镀层必须具有一定的耐腐蚀性，电镀层的耐腐蚀性能取决于镀层厚度和使用条件（坏境）。所定时间内试验时，不得在表面产生白色腐蚀生成物或红锈。5.2.1按6.3.1进行连续喷雾盐雾试验时，试验时间按表4规定。表4单位：h直到生成白色腐直到产生铁锈标记使用条件蚀生成物时间（红锈）的时间Fe/Ep·Zn5·c1A1248良好Fe/Ep·Zn8·c1A1272Fe/Ep·Zn12·c1A12144一般Fe/Ep·Zn5·c1B2456良好Fe/Ep·Zn8·c1B2496Fe/Ep·Zn12·c1B24144一般Fe/Ep·Zn5·c...
