100生活污水设计方案VIP免费

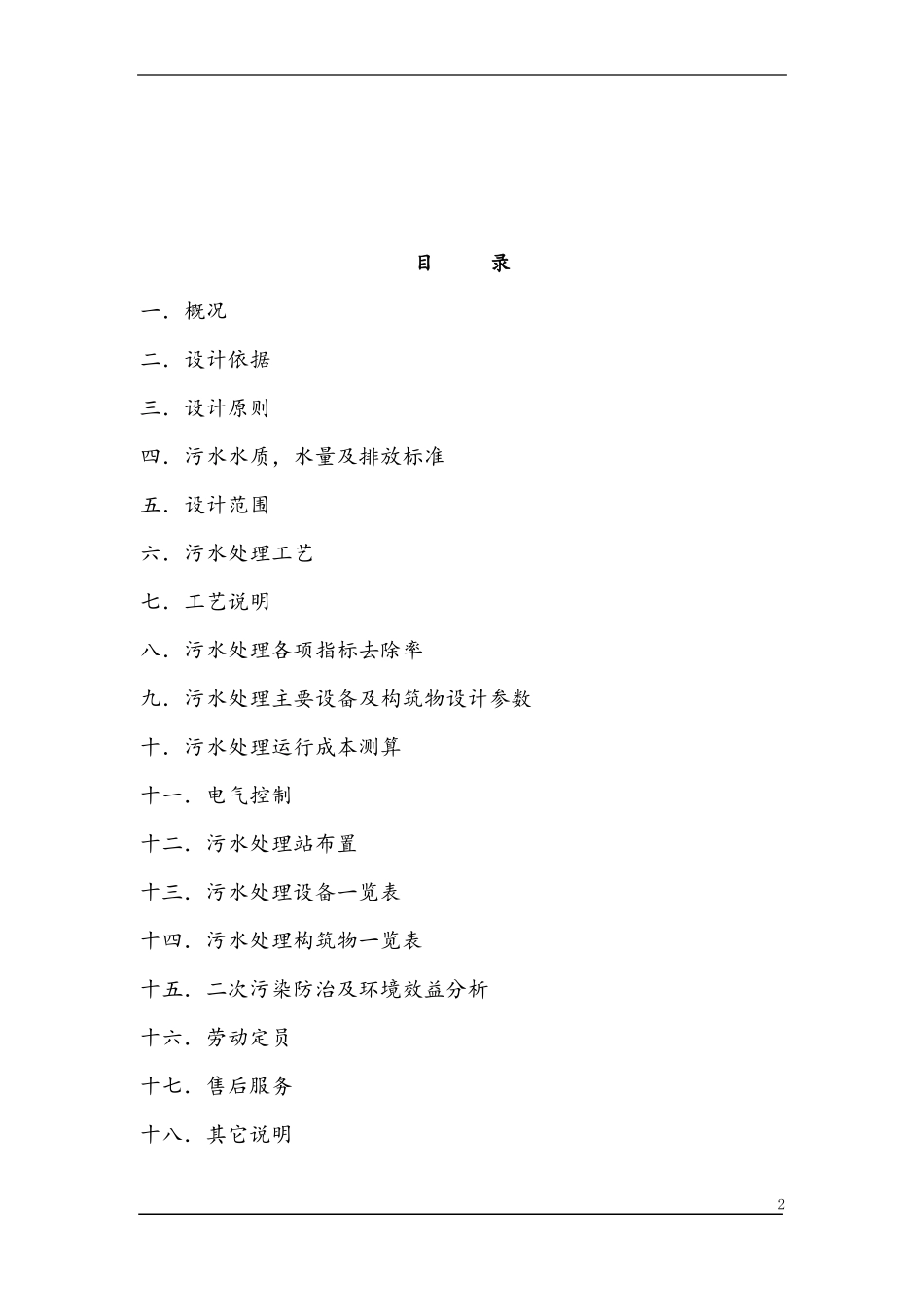

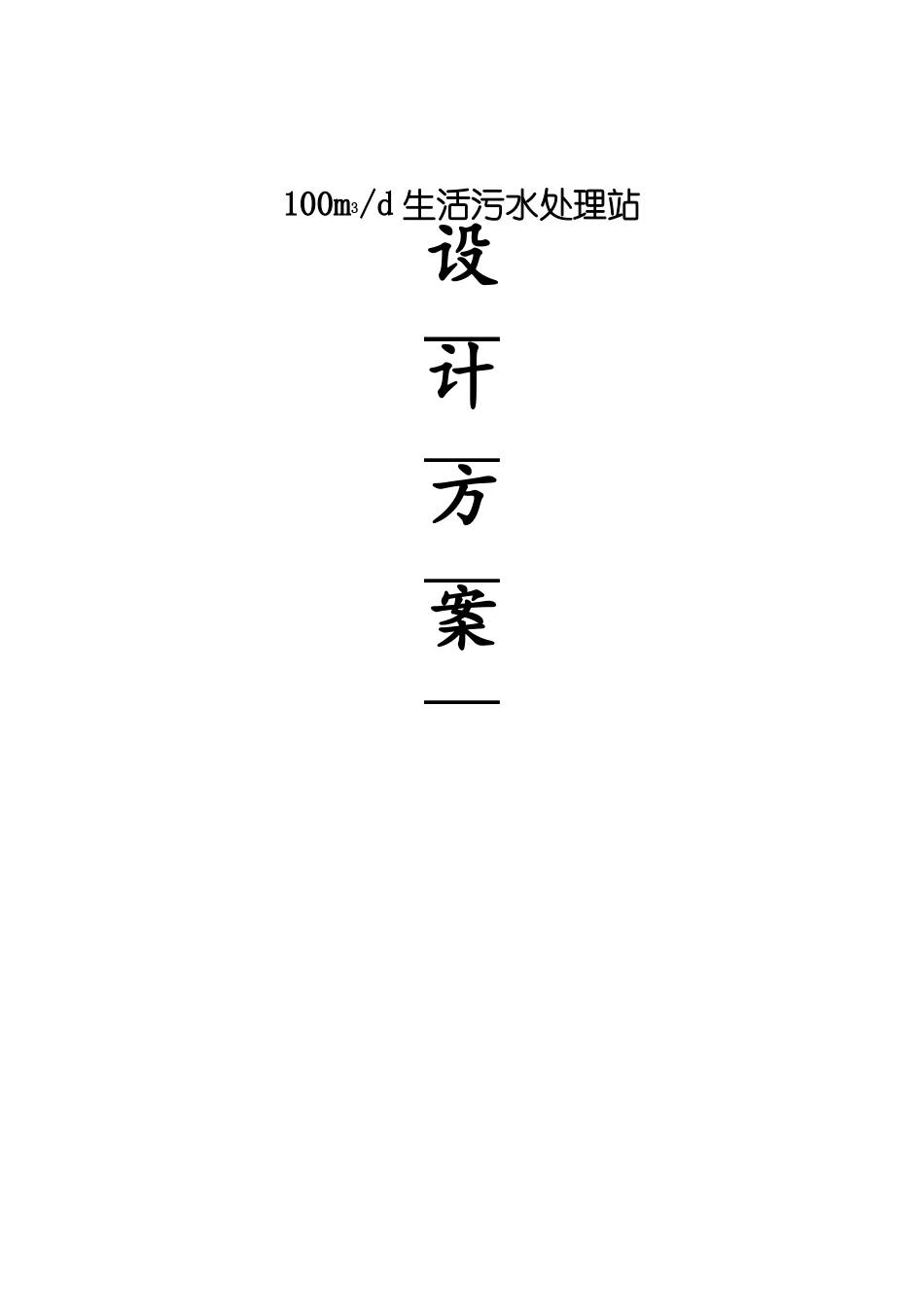

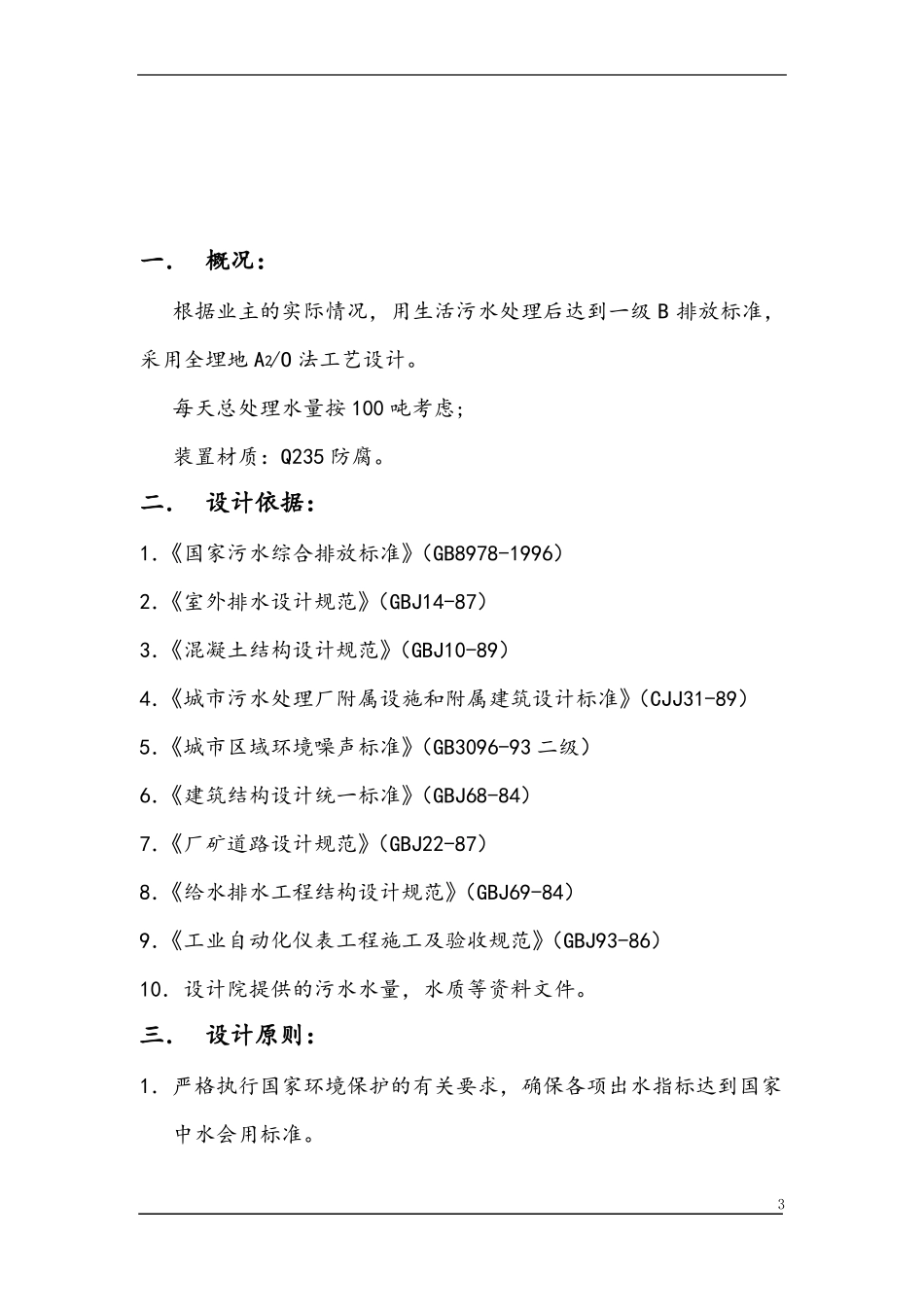

100m/d生活污水处理站3设计方案目录一．概况二．设计依据三．设计原则四．污水水质，水量及排放标准五．设计范围六．污水处理工艺七．工艺说明八．污水处理各项指标去除率九．污水处理主要设备及构筑物设计参数十．污水处理运行成本测算十一．电气控制十二．污水处理站布置十三．污水处理设备一览表十四．污水处理构筑物一览表十五．二次污染防治及环境效益分析十六．劳动定员十七．售后服务十八．其它说明2一．概况：根据业主的实际情况，用生活污水处理后达到一级B排放标准，采用全埋地A2/O法工艺设计。每天总处理水量按100吨考虑;装置材质：Q235防腐。二．设计依据：1．《国家污水综合排放标准》（GB8978-1996）2．《室外排水设计规范》（GBJ14-87）3．《混凝土结构设计规范》（GBJ10-89）4．《城市污水处理厂附属设施和附属建筑设计标准》（CJJ31-89）5．《城市区域环境噪声标准》（GB3096-93二级）6．《建筑结构设计统一标准》（GBJ68-84）7．《厂矿道路设计规范》（GBJ22-87）8．《给水排水工程结构设计规范》（GBJ69-84）9．《工业自动化仪表工程施工及验收规范》（GBJ93-86）10．设计院提供的污水水量，水质等资料文件。三．设计原则：1．严格执行国家环境保护的有关要求，确保各项出水指标达到国家中水会用标准。32．本设计采用目前较为成熟，实用的接触氧化法处理方法，且采用先进的聚乙烯填料，处理效果好。3．选用国内外先进，可靠，高效，成熟的设备，性能稳定可靠的控制系统，采用自控或手控两种方式，同时考虑各种应急措施及在事故突发状态下的各类自动保护装置。4．污水处理设施采用FRP结构，力求占地面积小，工程投资省，运行能耗低，处理效果好。5．尽量采用先进的控制技术，减轻工人劳动强度，使废水处理工程易操作，易管理，易维护。6．设计时充分考虑污水处理系统配套的减振，降噪，除臭措施，从而防止对环境的二次污染，污水处理产生的少量剩余污泥经好氧消化后，定期有外协单位清除外运。四．污水水质，水量及排放标准：1．设计水量：污水处理站设置一套Q=4.0T/h埋地式A2/O法处理装置。2．污水水质及排放要求：（按一般生活污水水质考虑）项目BOD5CODcrSS氨氮PH值设计进水水质(mg/L)150300150256.0-9.0一级B标准（mg/L）≤20≤100≤70≤156.0-9.0五．设计范围：41．本工程设计范围包括污水处理站的工艺，设备制造，安装调试，电气与自控等专业的全部内容。2．土建设计由业主负责，土建施工由其他分包单位施工，我厂配合。3．污水入口由污水管道直接入污水处理设备调节池的格栅井，排放口以设备外一米处为交接点。4．电线以污水处理设备电控柜为交接点。六．污水处理工艺：污水处理采用接触氧化法工艺，工艺流程如下图。☆污水处理工艺流程如下图：经隔油后的餐饮污水鼓风机生活污水格栅调节池泵厌氧池事故旁通鼓风机加氯片消毒缺氧池好氧池沉淀池消毒接触池达标排放混合液回流上清液回流污泥消化池七．工艺说明：该生活污水（含动植物油污水经预处理后并入）经粗细格栅去除5大颗粒状和纤维状杂质后流入调节池，调节池内设置预曝气，充氧搅拌，使污水充分地均质均量，并有效地降解有机物和防止淤泥沉积。调节池的污水泵将生活污水提升入污水处理系统，该系统有讨氧池，接触氧化池，沉淀池，消毒池，污泥池等组成。接触氧化池是一种以生物膜法为主，兼有活性污泥法的生物处理装置，通过回转式鼓风机提供氧源，在该装置中的有机物被微生物所吸附，降解，同时聚将会进行充分的吸磷，使水质得到净化。氧化池采用聚乙烯填料，该填料比表面积大，不易使生物膜结成球团，本身又具有气泡细，氧利用率高的特点。经好氧生化后的污水进入沉淀池固液分离，沉淀出水经消毒后达标排放。污泥经气提回流氧化池进一步处理，剩余污泥进入污泥池好氧消化，稳定处理（如有条件，可向污泥池投加无机絮凝剂，进行固磷处理）。好氧消化后的污泥量很少，由业主委托环卫部门定期抽吸外运。★工艺流程特点：1．工艺简单，稳定可靠，操作维修方便，无需进行大量污泥回流。2．运行周期灵活可变，耐冲击负荷性能强。3．能实现同时硝化/反硝化以去除污水中CODcr，并能实现过度生物氧化，处...
