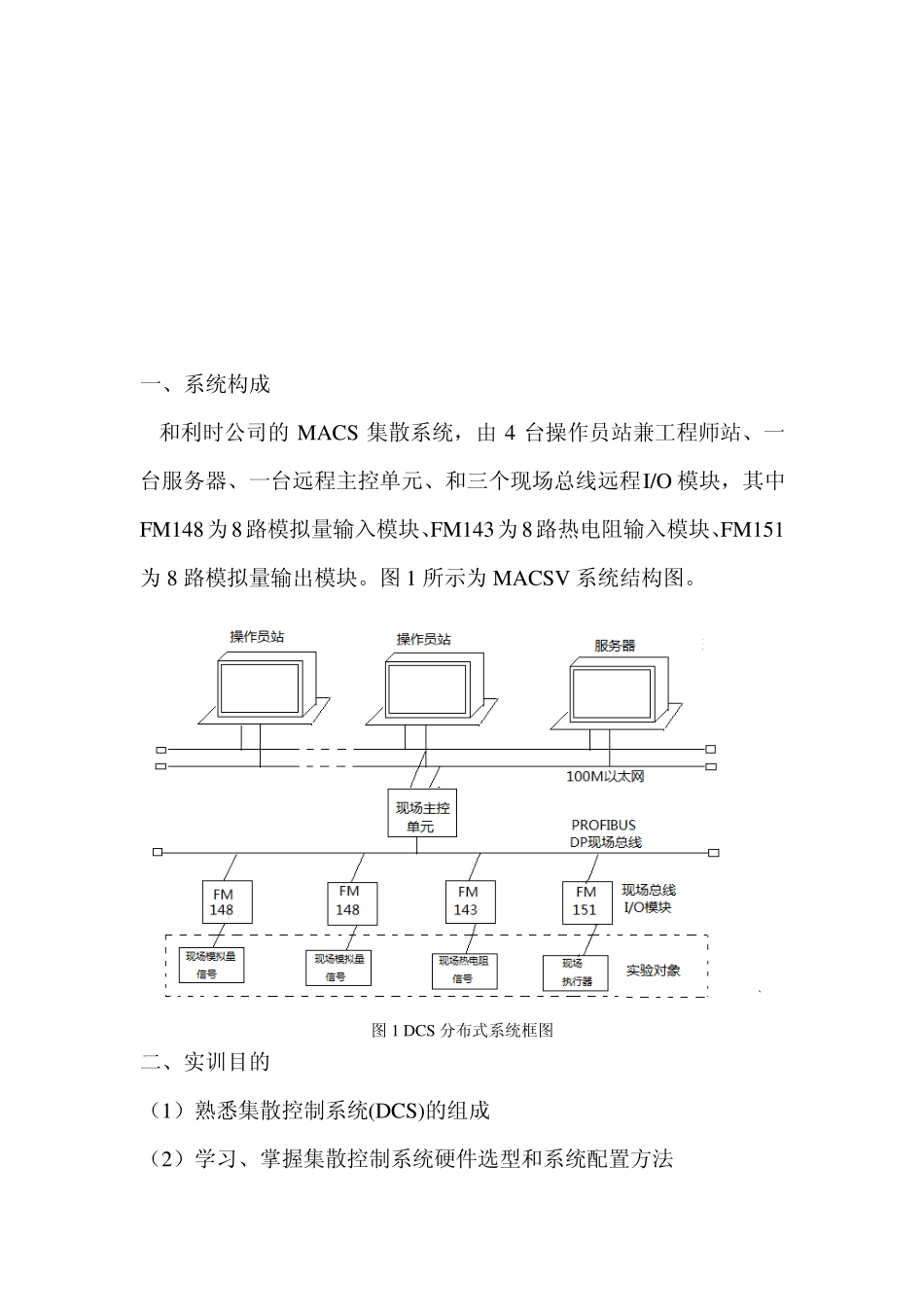

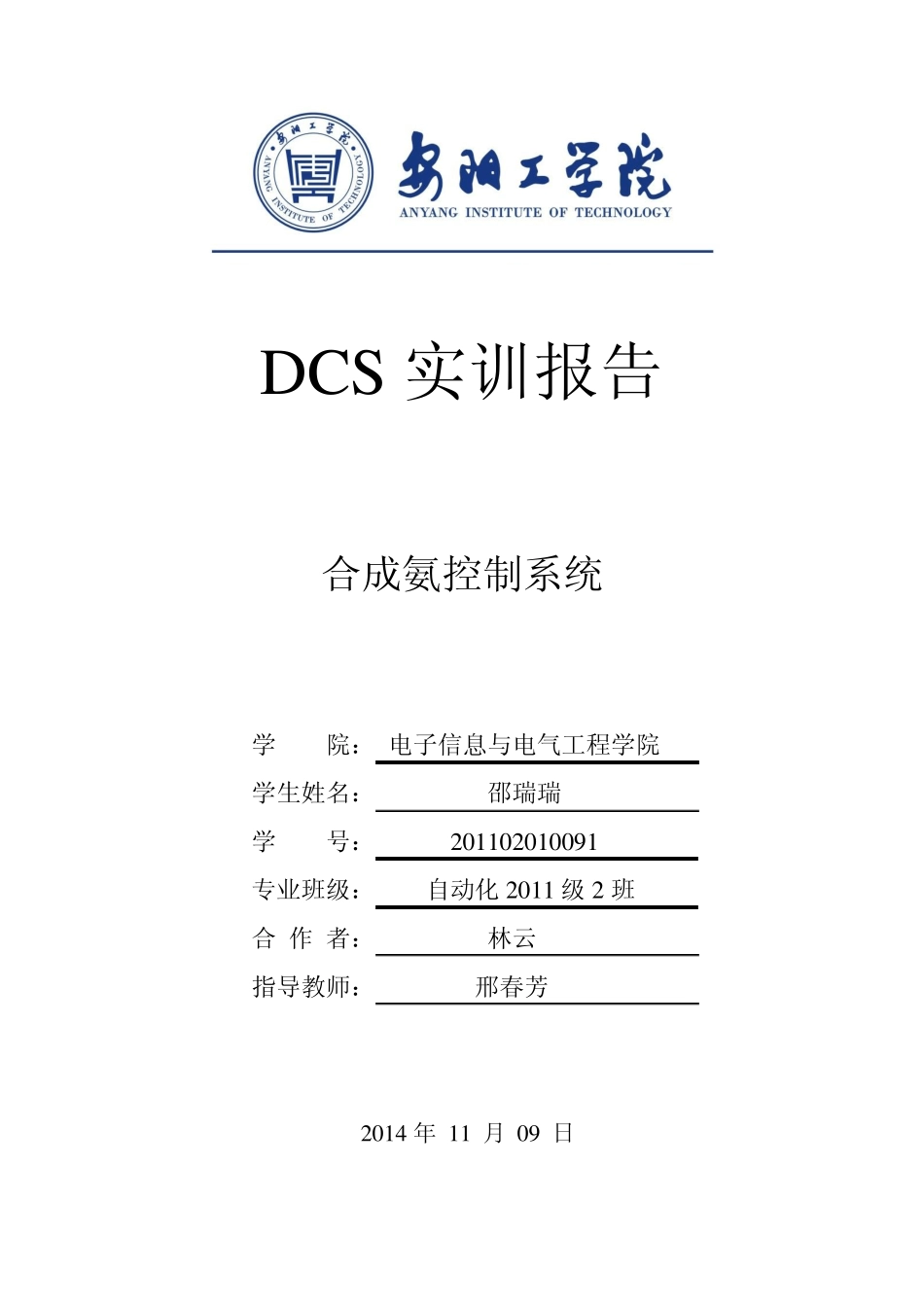

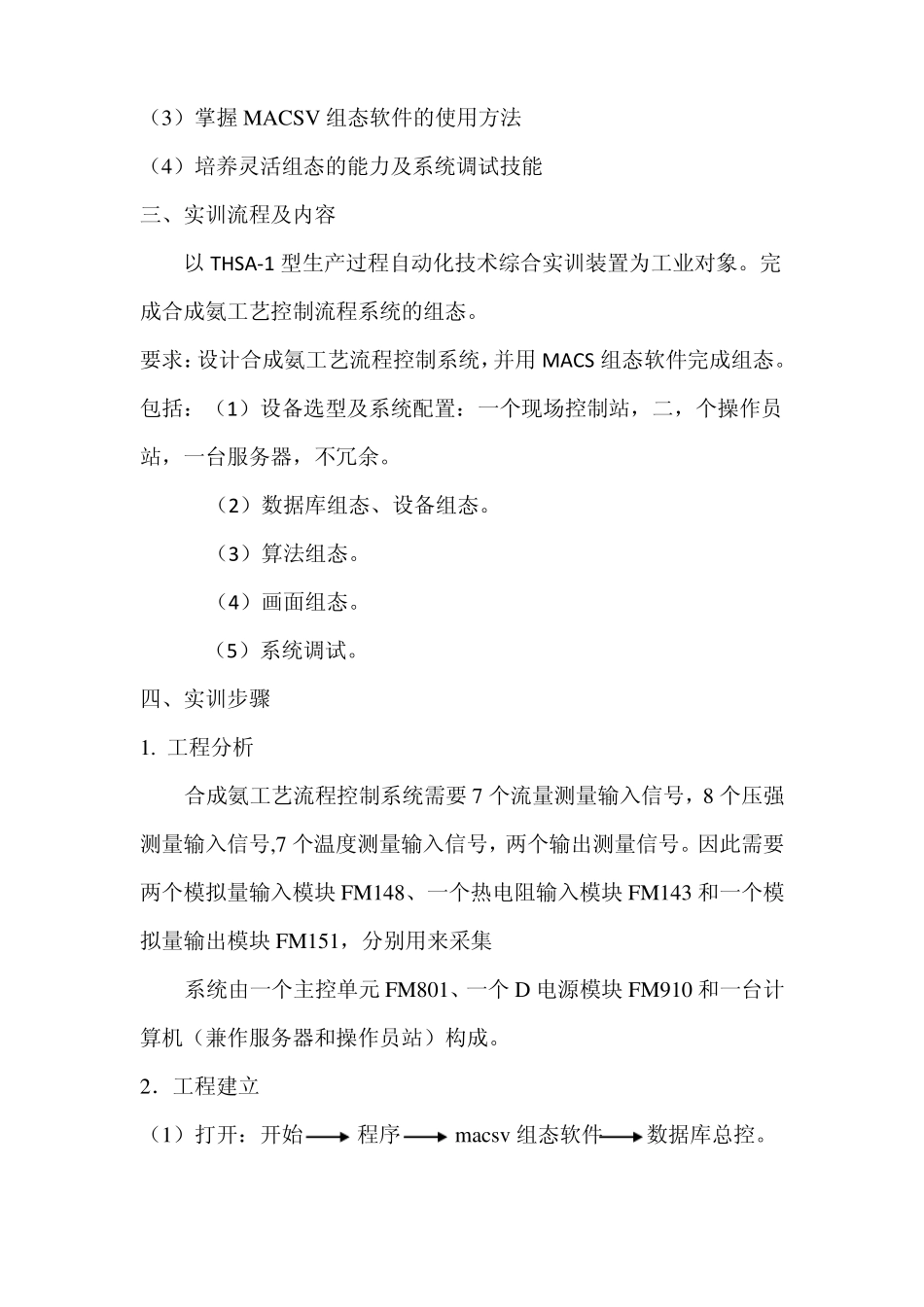

DCS实训报告合成氨控制系统学院：电子信息与电气工程学院学生姓名：邵瑞瑞学号：201102010091专业班级：自动化2011级2班合作者：林云指导教师：邢春芳2014年11月09日一、系统构成和利时公司的MACS集散系统，由4台操作员站兼工程师站、一台服务器、一台远程主控单元、和三个现场总线远程I/O模块，其中FM148为8路模拟量输入模块、FM143为8路热电阻输入模块、FM151为8路模拟量输出模块。图1所示为MACSV系统结构图。图1DCS分布式系统框图二、实训目的（1）熟悉集散控制系统(DCS)的组成（2）学习、掌握集散控制系统硬件选型和系统配置方法（3）掌握MACSV组态软件的使用方法（4）培养灵活组态的能力及系统调试技能三、实训流程及内容以THSA-1型生产过程自动化技术综合实训装置为工业对象。完成合成氨工艺控制流程系统的组态。要求：设计合成氨工艺流程控制系统，并用MACS组态软件完成组态。包括：（1）设备选型及系统配置：一个现场控制站，二，个操作员站，一台服务器，不冗余。（2）数据库组态、设备组态。（3）算法组态。（4）画面组态。（5）系统调试。四、实训步骤1.工程分析合成氨工艺流程控制系统需要7个流量测量输入信号，8个压强测量输入信号,7个温度测量输入信号，两个输出测量信号。因此需要两个模拟量输入模块FM148、一个热电阻输入模块FM143和一个模拟量输出模块FM151，分别用来采集系统由一个主控单元FM801、一个D电源模块FM910和一台计算机（兼作服务器和操作员站）构成。2．工程建立（1）打开：开始程序macsv组态软件数据库总控。（2）选择工程/新建工程，新建工程并输入工程名：SR（3）点击“确定”按钮，然后在空白处选择“SR”工程。显示当前域号为65535等信息。（4）选择“编辑>域组号组态”，选择组号为1，将刚创建的工程“SR”从“未分组的域”移到右边“改组所包含的域”里，点击“确认”按钮。然后，在数据库总控组态软件窗口会出现当前工程名、当前域号:0、该域分组号：1、系统总点数：1。3.设备组态步骤为系统内的所有设备包括服务器、操作站、控制站、输入输出模块指定地址，从而建立它们之间的联系。（1）打开：“开始程序macsv组态软件设备组态工具”，定义系统设备和I/O设备。（2）选择打开新建的工程“SR”后点击“确定”按钮。（3）设置系统设备。选择菜单栏“编辑系统设备”。打开系统设备组态对话框，设置上层的以太网网络，网络A:128,网络B:129；点击“下一步”，出现提示对话框，选择“单机”；点击“下一步”，设置“I/O”控制站数量：1；操作员站数量：2，出现提示对话框如下图后，点击“开始”按钮。（4）出现MACS设备组态信息，系统设备设置完毕。（5）双击操作员50下面的以太网，卡，设置A网卡，设置A网IP地址，将130.0.0.50改为128.0.0.50。将B网IP地址131.0.0.50改为129.0.0.50。（6）设置服务器以太网地址：双击服务器0、以太网卡，同上将A网IP地址改为：128.0.0.1，B网IP地址改为：129.0.0.1。关闭当前窗口。至此，系统设备设置完毕。（7）设置I/O设备——现场控制站DP:选择菜单栏编辑I/O设备。选择菜单栏编辑I/O设备。设置下层的DP网络。选中DP，击右键，在下拉菜单中选添加设备，添加使用到的设备。分别选择两个FM148、FM143和FM151加入。右键点击FM151，选择设备属性，将设备地址改为4，同样的方法，将FM148的地址分别改为2和3，将FM143的地址改为1,。完毕后，选中现场控制站，点击菜单上“编译”，显示编译成功，保存I/O设备，关闭窗口。4.数据库组态主要任务是建立现场数据与输入输出设备的联系，或者说指定某些变量连接在系统中的哪个模块的哪个通道上。通过在数据库总控组态中添加变量来实现，步骤如下：a.进行数据库总控画面，在菜单栏的“编辑”下，选“编辑数据库”，弹出窗口，输入用户名和口令bjhc/3dlcz。进入数据库组态编辑窗口。b.选择系统数据操作，或选工具栏“添加”数据操作按钮，出现对话框，点击“确定”按钮。因为合成氨工艺流程控制系统用到个四个模块，二十四个通道，需要编辑二十二个AI点号和两个AO点号。先点击“AI模拟量输入”选项。c.在右边选择项名列表框中选择点名、点说明、设备号、通道号、量程上限、量程...
