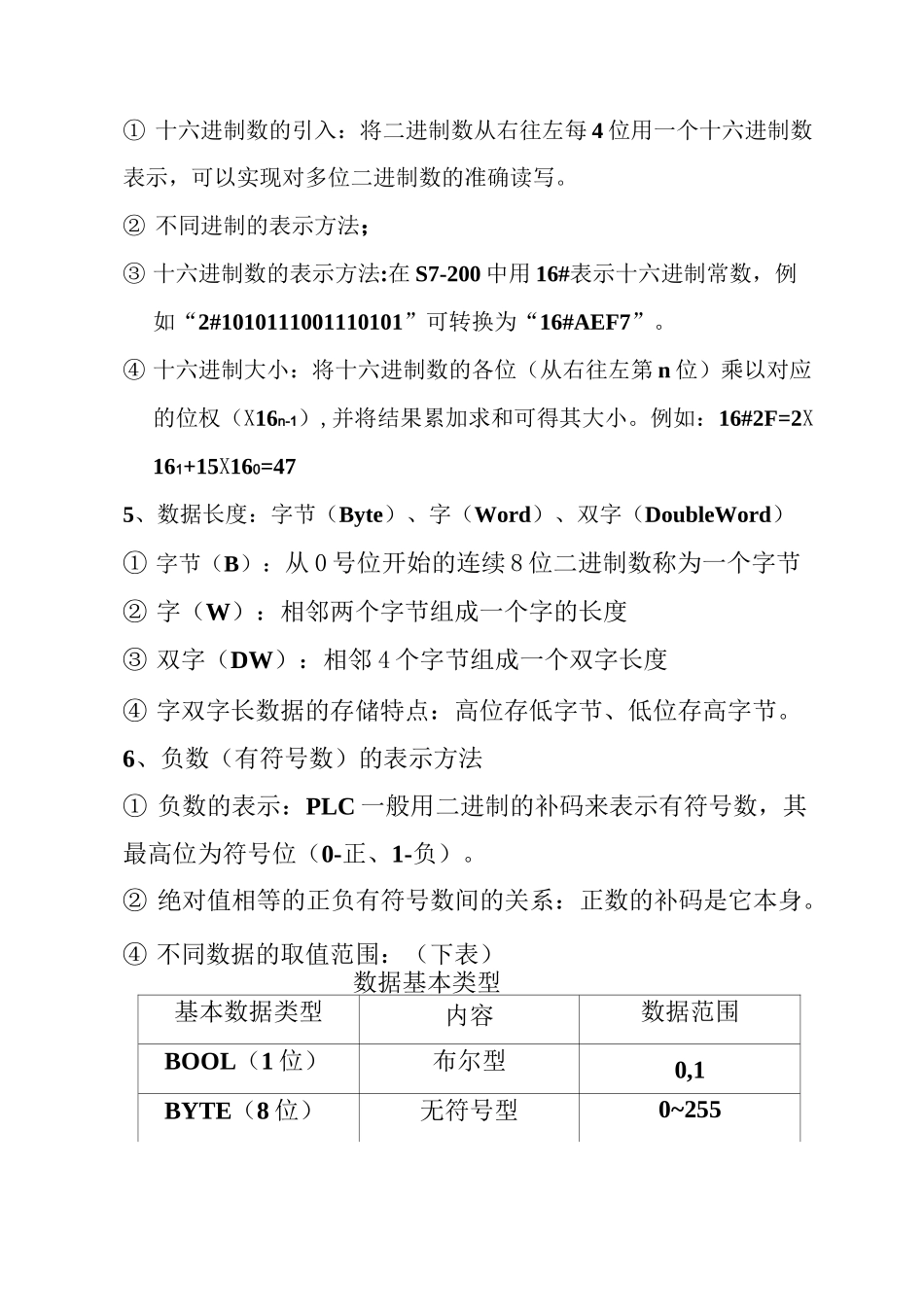

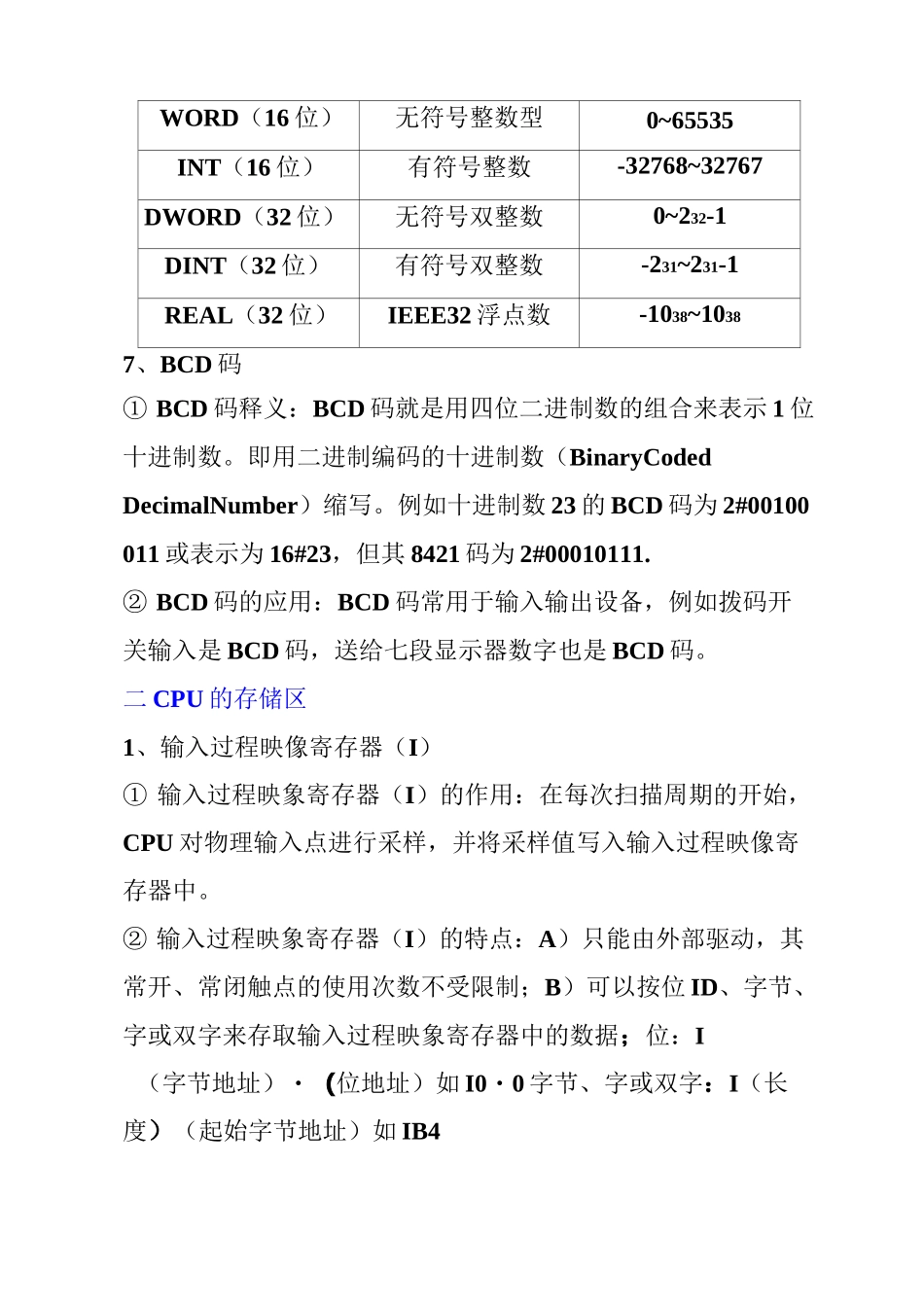

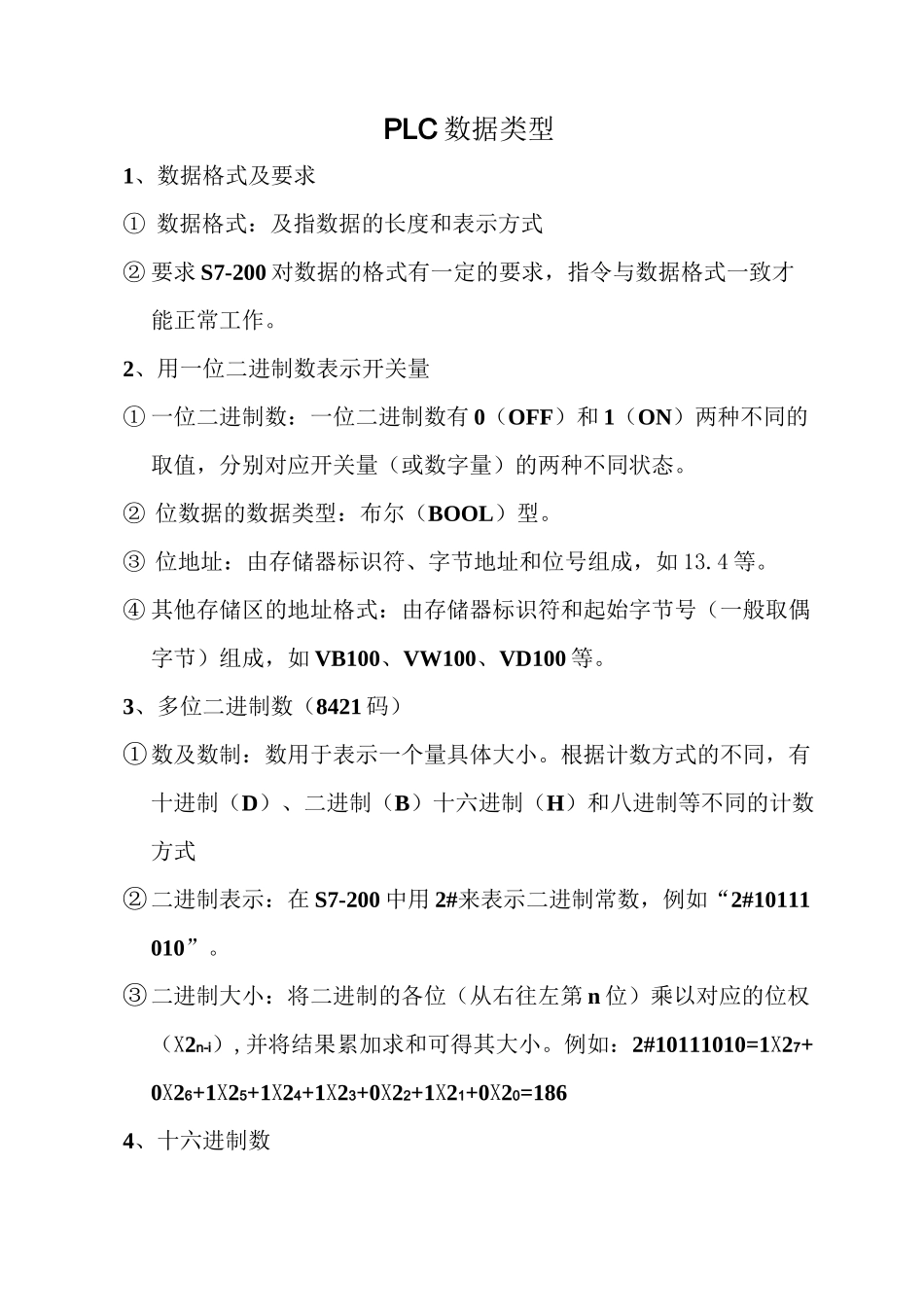

PLC数据类型1、数据格式及要求①数据格式：及指数据的长度和表示方式②要求S7-200对数据的格式有一定的要求，指令与数据格式一致才能正常工作。2、用一位二进制数表示开关量①一位二进制数：一位二进制数有0（OFF）和1（ON）两种不同的取值，分别对应开关量（或数字量）的两种不同状态。②位数据的数据类型：布尔（BOOL）型。③位地址：由存储器标识符、字节地址和位号组成，如13.4等。④其他存储区的地址格式：由存储器标识符和起始字节号（一般取偶字节）组成，如VB100、VW100、VD100等。3、多位二进制数（8421码）①数及数制：数用于表示一个量具体大小。根据计数方式的不同，有十进制（D）、二进制（B）十六进制（H）和八进制等不同的计数方式②二进制表示：在S7-200中用2#来表示二进制常数，例如“2#10111010”。③二进制大小：将二进制的各位（从右往左第n位）乘以对应的位权（X2n-i）,并将结果累加求和可得其大小。例如：2#10111010=1X27+0X26+1X25+1X24+1X23+0X22+1X21+0X20=1864、十六进制数①十六进制数的引入：将二进制数从右往左每4位用一个十六进制数表示，可以实现对多位二进制数的准确读写。②不同进制的表示方法；③十六进制数的表示方法:在S7-200中用16#表示十六进制常数，例如“2#1010111001110101”可转换为“16#AEF7”。④十六进制大小：将十六进制数的各位（从右往左第n位）乘以对应的位权（X16n-1）,并将结果累加求和可得其大小。例如：16#2F=2X161+15X160=475、数据长度：字节（Byte）、字（Word）、双字（DoubleWord）①字节（B）：从0号位开始的连续8位二进制数称为一个字节②字（W）：相邻两个字节组成一个字的长度③双字（DW）：相邻4个字节组成一个双字长度④字双字长数据的存储特点：高位存低字节、低位存高字节。6、负数（有符号数）的表示方法①负数的表示：PLC一般用二进制的补码来表示有符号数，其最高位为符号位（0-正、1-负）。②绝对值相等的正负有符号数间的关系：正数的补码是它本身。④不同数据的取值范围：（下表）数据基本类型基本数据类型内容数据范围BOOL（1位）布尔型0,1BYTE（8位）无符号型0~255WORD（16位）无符号整数型0~65535INT（16位）有符号整数-32768~32767DWORD（32位）无符号双整数0~232-1DINT（32位）有符号双整数-231~231-1REAL（32位）IEEE32浮点数-1038~10387、BCD码①BCD码释义：BCD码就是用四位二进制数的组合来表示1位十进制数。即用二进制编码的十进制数（BinaryCodedDecimalNumber）缩写。例如十进制数23的BCD码为2#00100011或表示为16#23，但其8421码为2#00010111.②BCD码的应用：BCD码常用于输入输出设备，例如拨码开关输入是BCD码，送给七段显示器数字也是BCD码。二CPU的存储区1、输入过程映像寄存器（I）①输入过程映象寄存器（I）的作用：在每次扫描周期的开始，CPU对物理输入点进行采样，并将采样值写入输入过程映像寄存器中。②输入过程映象寄存器（I）的特点：A）只能由外部驱动，其常开、常闭触点的使用次数不受限制；B）可以按位ID、字节、字或双字来存取输入过程映象寄存器中的数据；位：I（字节地址）・（位地址）如I0・0字节、字或双字：I（长度）（起始字节地址）如IB42、输出过程映像寄存器（Q）①输出过程映像寄存器的作用：在每次扫描周期的结尾，CPU将输出过程映像寄存器中的数值复制到物理输出点上。②输出过程映像寄存器（Q）的特点：A）其常开、常闭触点使用次数不受限制；B）可以按位、字节、字或双字来存储输出过程映像寄存器；Q（字节地址）、（位地址）如Q1.1字节、字或双字Q（长度）（起始字节地址）如QB53、全程变量存储区（V）①全程变量存储区的作用：用于存储程序执行过程中控制逻辑操作的中间结果，也可用它保存与工序或任务相关的其它数据。②全程变量存储区（V）的特点：A）变量存储器在全局有效，可以被所有的POU存取；B）可以按位、字节、字或双字来存V存储区的数据；位V（字节地址）、（位地址）如V10・2字节、字或双字Q（长度）（起始字节地址）如VW1004、局部存储器（L）S7-200PLC有64个字节的局部存储器，其中60个可以用作暂时存储器或者给子程序传递参数。局部存储器和变...
