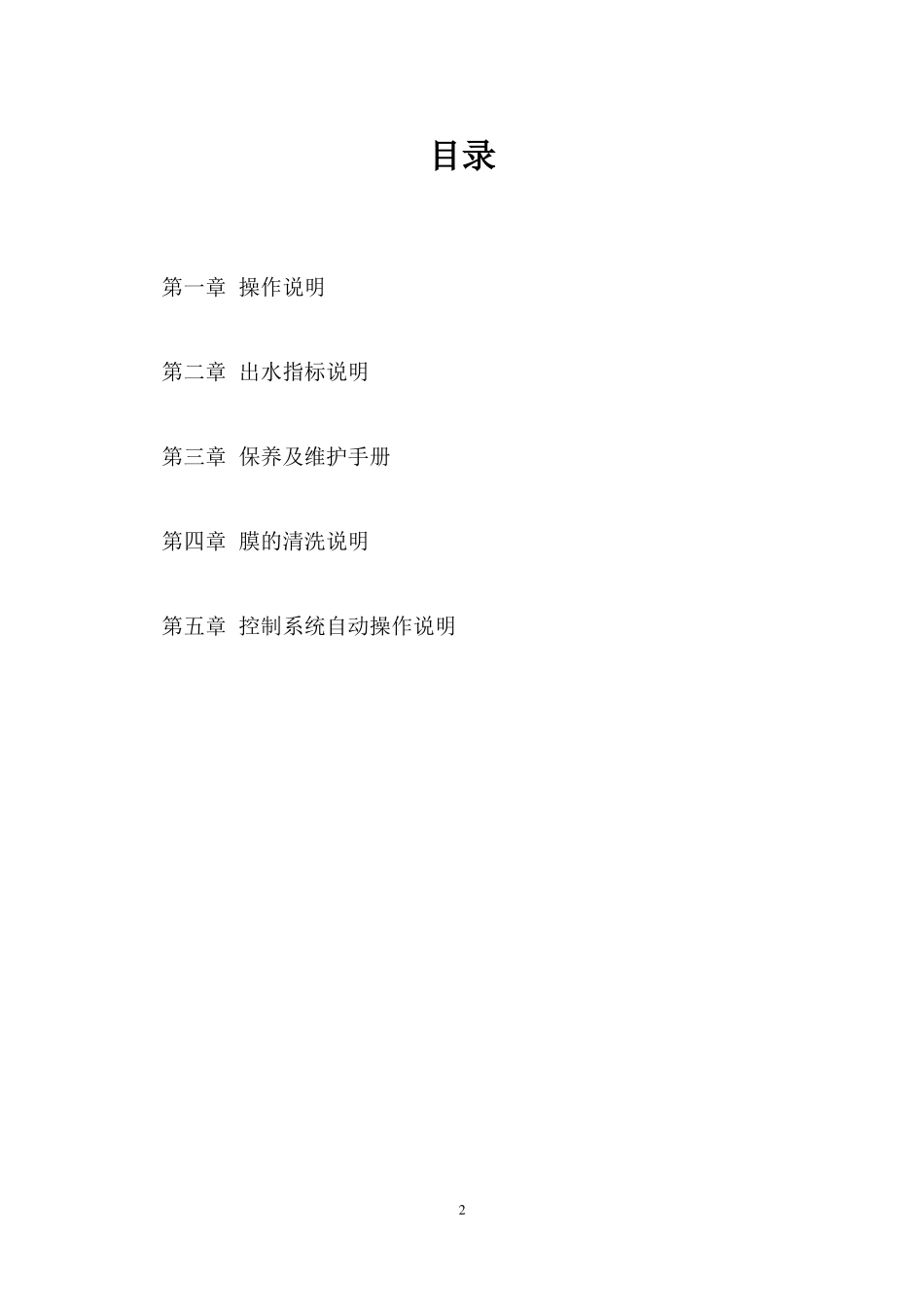

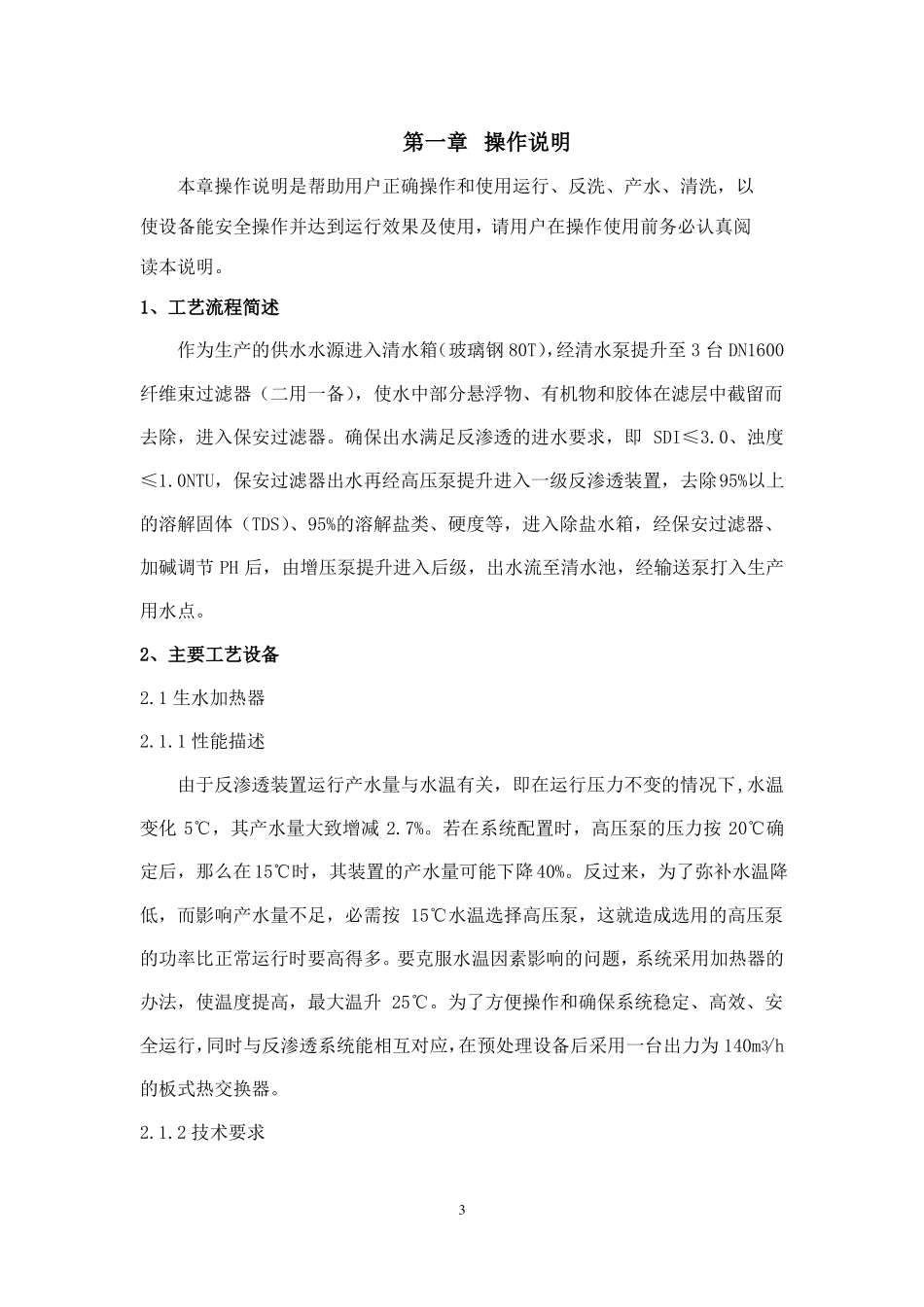

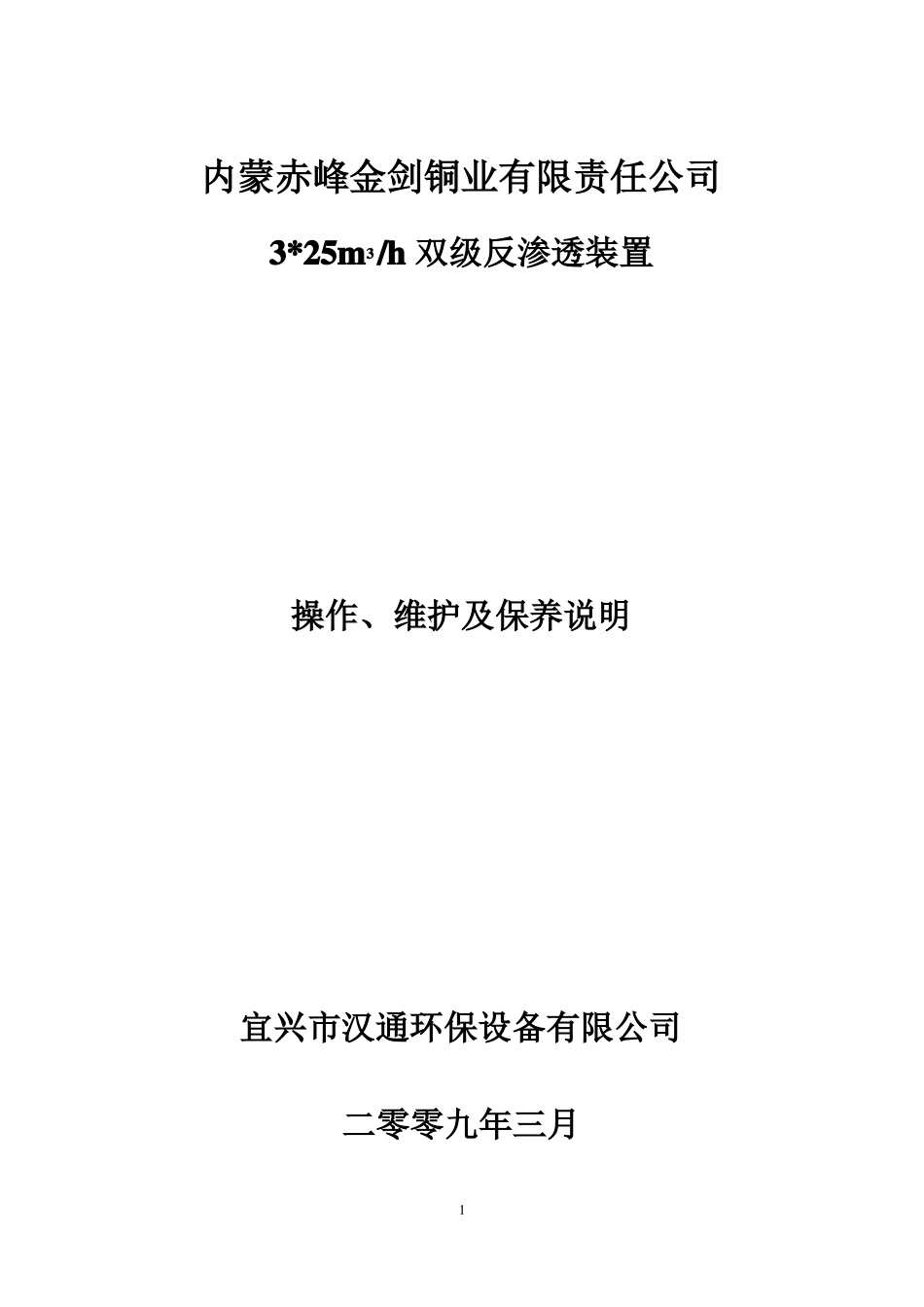

内蒙赤峰金剑铜业有限责任公司3*25m3/h双级反渗透装置操作、维护及保养说明宜兴市汉通环保设备有限公司二零零九年三月1目录第一章操作说明第二章出水指标说明第三章保养及维护手册第四章膜的清洗说明第五章控制系统自动操作说明2第一章操作说明本章操作说明是帮助用户正确操作和使用运行、反洗、产水、清洗，以使设备能安全操作并达到运行效果及使用，请用户在操作使用前务必认真阅读本说明。1、工艺流程简述作为生产的供水水源进入清水箱（玻璃钢80T），经清水泵提升至3台DN1600纤维束过滤器（二用一备），使水中部分悬浮物、有机物和胶体在滤层中截留而去除，进入保安过滤器。确保出水满足反渗透的进水要求，即SDI≤3.0、浊度≤1.0NTU，保安过滤器出水再经高压泵提升进入一级反渗透装置，去除95%以上的溶解固体（TDS）、95%的溶解盐类、硬度等，进入除盐水箱，经保安过滤器、加碱调节PH后，由增压泵提升进入后级，出水流至清水池，经输送泵打入生产用水点。2、主要工艺设备2.1生水加热器2.1.1性能描述由于反渗透装置运行产水量与水温有关，即在运行压力不变的情况下,水温变化5℃，其产水量大致增减2.7%。若在系统配置时，高压泵的压力按20℃确定后，那么在15℃时，其装置的产水量可能下降40%。反过来，为了弥补水温降低，而影响产水量不足，必需按15℃水温选择高压泵，这就造成选用的高压泵的功率比正常运行时要高得多。要克服水温因素影响的问题，系统采用加热器的办法，使温度提高，最大温升25℃。为了方便操作和确保系统稳定、高效、安全运行，同时与反渗透系统能相互对应，在预处理设备后采用一台出力为140m3/h的板式热交换器。2.1.2技术要求3此设备最大可以将140m/h的5℃的水加热至25℃（或将5℃的水加热至35℃）；设备出水管上设温度计，设备进汽管设压力表。设备配进口电动调节阀（装于进汽管上）和自动温控单元，以保证设备出水温度恒定在25℃（±2℃）。加热器出水管设高温报警装置及联锁关闭相应的阀门，凝结水回至原水箱。2.2纤维束过滤器2.2.1性能描述纤维束过滤器是反渗透系统及软化水系统的重要预处理装置。它的作用是通过过滤和吸附去除原水中的细小颗粒、悬浮物、胶体、有机物等杂质，保证其出水SDI（污染指数）＜4。能够有效地去除原水中对反渗透膜组件非常敏感的胶体、悬浮物及有机物。具有独特的均匀布水方式，使过滤达到最大效果，能长期满足反渗透膜对污染指数SDI＜4的要求。纤维束过滤器的反洗周期是以进出流量累计来作为进行反洗的依据，并通过高精度可累积式流量表来实现。纤维束过滤器反冲洗采用气水联合反冲洗形式，采用水力阀门全自动控制，水力阀门选用北京洁明产品。操作控制详见说明书2.2.2技术要求2.2.2.1所有内部管路采用法兰与本体连接，并考虑到检修和部件更换的便利条件，内部部件的材质均符合规定要求，紧固件等同内部管件材质相当。2.2.2.2内部部件固定及加固，能承受水流的冲击。2.2.2.3设备窥视镜的材料是透明的、耐腐蚀的，它的厚度能承受容器的设计压力和试验时的试验压力。窥视镜的内表面与容器的内表面平齐。2.2.2.4容器的人孔保证检修人员的进出和更换部件的进出。人孔和人孔盖的内表面与容器的内表面平齐。人孔配有人孔盖、垫圈、螺栓、螺母和起吊杆等全套部件。342.2.2.5设备内部进水、进气、出水和集水、集气装置的布水、布气均匀，无偏流现象。2.2.2.6所有容器内部装置、管件、部件等在发货前在容器内安装好，防止遗漏零件以及在运输过程中的损坏或丢失。2.2.2.7所有设备内外部件除特殊需要外，不采用任何塑料材质，但材质能耐所接触介质的腐蚀。2.2.2.8设备内部如采用涂层防腐，涂层有耐腐蚀和耐磨的能力，保证在设备使用期内涂层不脱落。2.3保安过滤器2.3.1性能描述为防止膜元件在运行过程中被固体颗粒损害，在进入每套反渗透之前还设置有一台5μm的保安过滤器，其作用是截留来自预处理出水中大于5μ的颗粒进入反渗透系统。这种颗粒经高压泵加压后可能击穿反渗透组件，造成大量漏盐的情况，同时可能会划伤高压泵的叶轮。过滤器采用不锈钢材质，滤芯采用本公司生产的熔喷聚丙烯滤芯，深层过滤，具有纳污量大、寿命长、易更换的...
