DH38162006A常规使用说明书VIP专享VIP免费

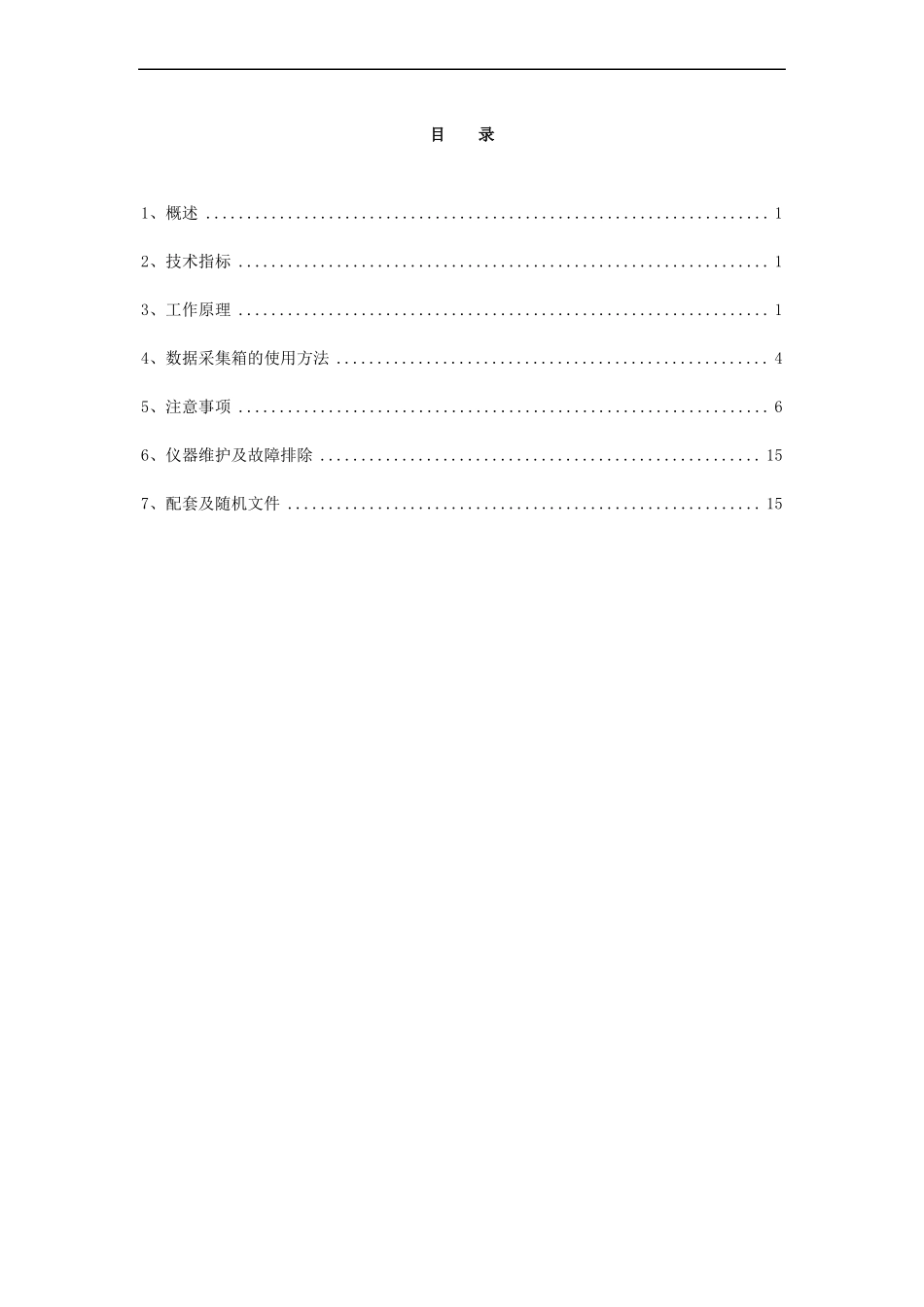

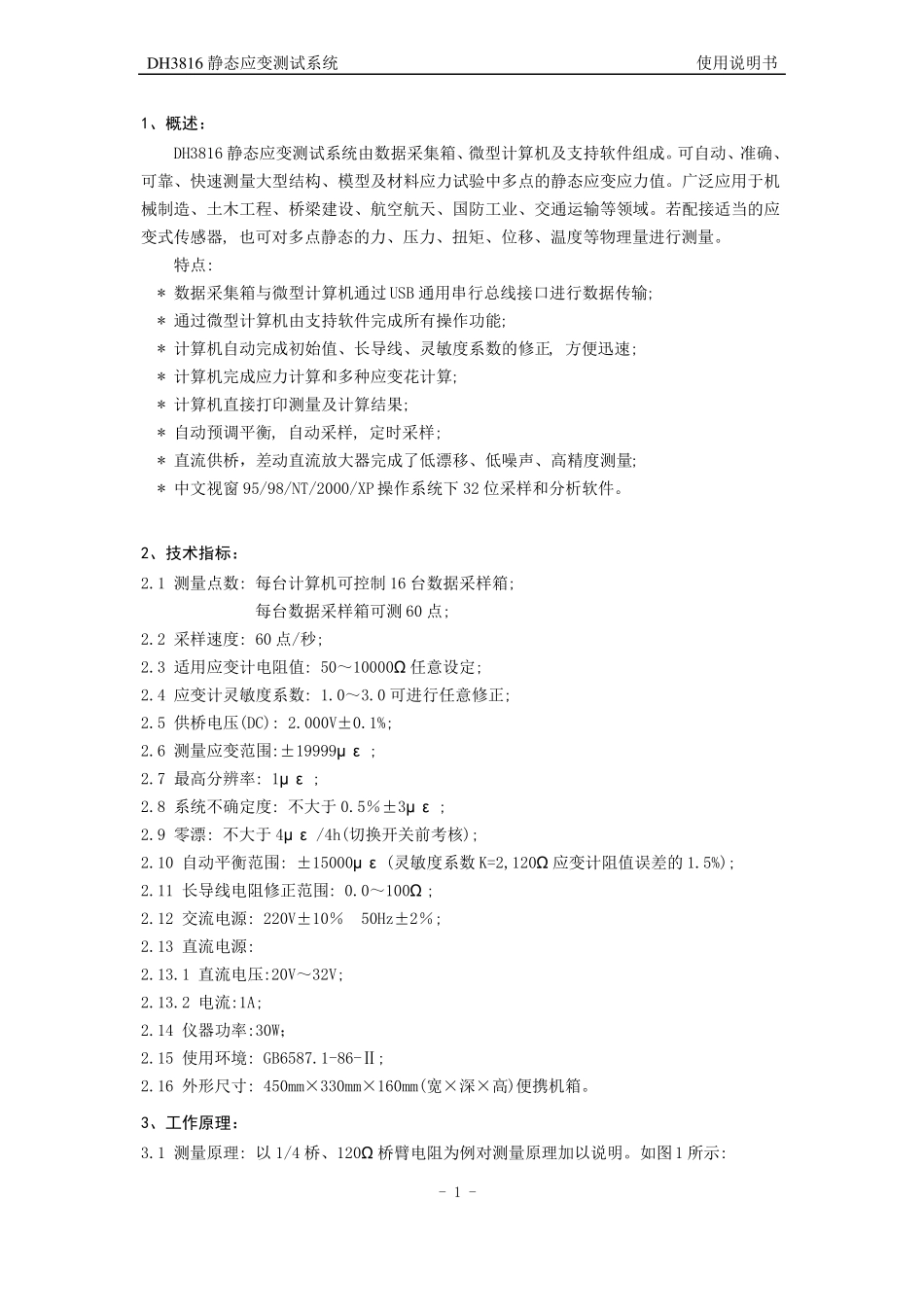

目录1、概述.....................................................................12、技术指标.................................................................13、工作原理.................................................................14、数据采集箱的使用方法.....................................................45、注意事项.................................................................66、仪器维护及故障排除......................................................157、配套及随机文件..........................................................15DH3816静态应变测试系统使用说明书1、概述：DH3816静态应变测试系统由数据采集箱、微型计算机及支持软件组成。可自动、准确、可靠、快速测量大型结构、模型及材料应力试验中多点的静态应变应力值。广泛应用于机械制造、土木工程、桥梁建设、航空航天、国防工业、交通运输等领域。若配接适当的应变式传感器,也可对多点静态的力、压力、扭矩、位移、温度等物理量进行测量。特点:*数据采集箱与微型计算机通过USB通用串行总线接口进行数据传输;*通过微型计算机由支持软件完成所有操作功能;*计算机自动完成初始值、长导线、灵敏度系数的修正,方便迅速;*计算机完成应力计算和多种应变花计算;*计算机直接打印测量及计算结果;*自动预调平衡,自动采样,定时采样;*直流供桥，差动直流放大器完成了低漂移、低噪声、高精度测量;*中文视窗95/98/NT/2000/XP操作系统下32位采样和分析软件。2、技术指标：2.1测量点数:每台计算机可控制16台数据采样箱;每台数据采样箱可测60点;2.2采样速度:60点/秒;2.3适用应变计电阻值:50～10000Ω任意设定;2.4应变计灵敏度系数:1.0～3.0可进行任意修正;2.5供桥电压(DC):2.000V±0.1%;2.6测量应变范围:±19999με;2.7最高分辨率:1με;2.8系统不确定度:不大于0.5％±3με;2.9零漂:不大于4με/4h(切换开关前考核);2.10自动平衡范围:±15000με(灵敏度系数K=2,120Ω应变计阻值误差的1.5%);2.11长导线电阻修正范围:0.0～100Ω;2.12交流电源:220V±10％50Hz±2％;2.13直流电源:2.13.1直流电压:20V～32V;2.13.2电流:1A;2.14仪器功率:30W；2.15使用环境:GB6587.1-86-Ⅱ;2.16外形尺寸:450mm×330mm×160mm(宽×深×高)便携机箱。3、工作原理：3.1测量原理:以1/4桥、120Ω桥臂电阻为例对测量原理加以说明。如图1所示:-1-DH3816静态应变测试系统使用说明书图1测量原理图中:Rg为测量片电阻,R为固定电阻,KF为低漂移差动放大器增益,因Vi=0.25EgKε,即Vo=KFVi=0.25KFEgKε,所以ε=式中:Vi为直流电桥的输出电压Eg为桥压(V)K为应变计灵敏度系数ε为输入应变量(με)Vo为低漂移仪表放大器的输出电压(μV)KF为放大器的增益当Eg=2VK=2时ε=Vo/KF(με)对于1/2桥电路ε=对于全桥电路ε=4Vo(1)EgKKF2Vo(2)EgKKFVo(3)EgKKF这样,测量结果由软件加以修正即可。3.2软件功能:本系统的控制软件可以工作于中文视窗95/98/NT/2000/XP操作系统中,软件实现了文件管理、参数设置、平衡操作、采样控制、数据查询、打印控制等功能。3.2.1文件管理：包括打开文件、数据备份、文件删除、数据格式转换等功能。3.2.1.1打开文件:选择存有试验数据的文件,打开即可浏览所有采样数据。3.2.1.2数据备份：选择“文件”下“另存到”操作,可将数据发送到软盘保存。3.2.1.3删除文件：当数据文件不再需要时，为避免占用硬盘存贮空间，可将之永久删除。3.2.1.4文本转换：可将本数据文件格式转化为与Word兼容的文本格式，为用户调用数据另作处理提供接口。3.2.2参数设置:包括装入配置、平衡结果下传、机箱特性设置、测点特性设置、电桥及试-2-DH3816静态应变测试系统使用说明书件参数设置、应变花设置。3.2.2.1装入配置:系统自动保留关机前采集箱设定参数,但当所测参数和以前某一次试验参数相同时,可调入该次实验数据文件中的设置参数,以避免重复输入设置。3.2.2.2平衡结果下传：系统在进行平衡操作后自动保存平衡结果数据，当发生突然断电或试验当天不能结束时，可在下次开机后，先查找机箱，再进行平衡结果下传操作，可自动恢复工...
