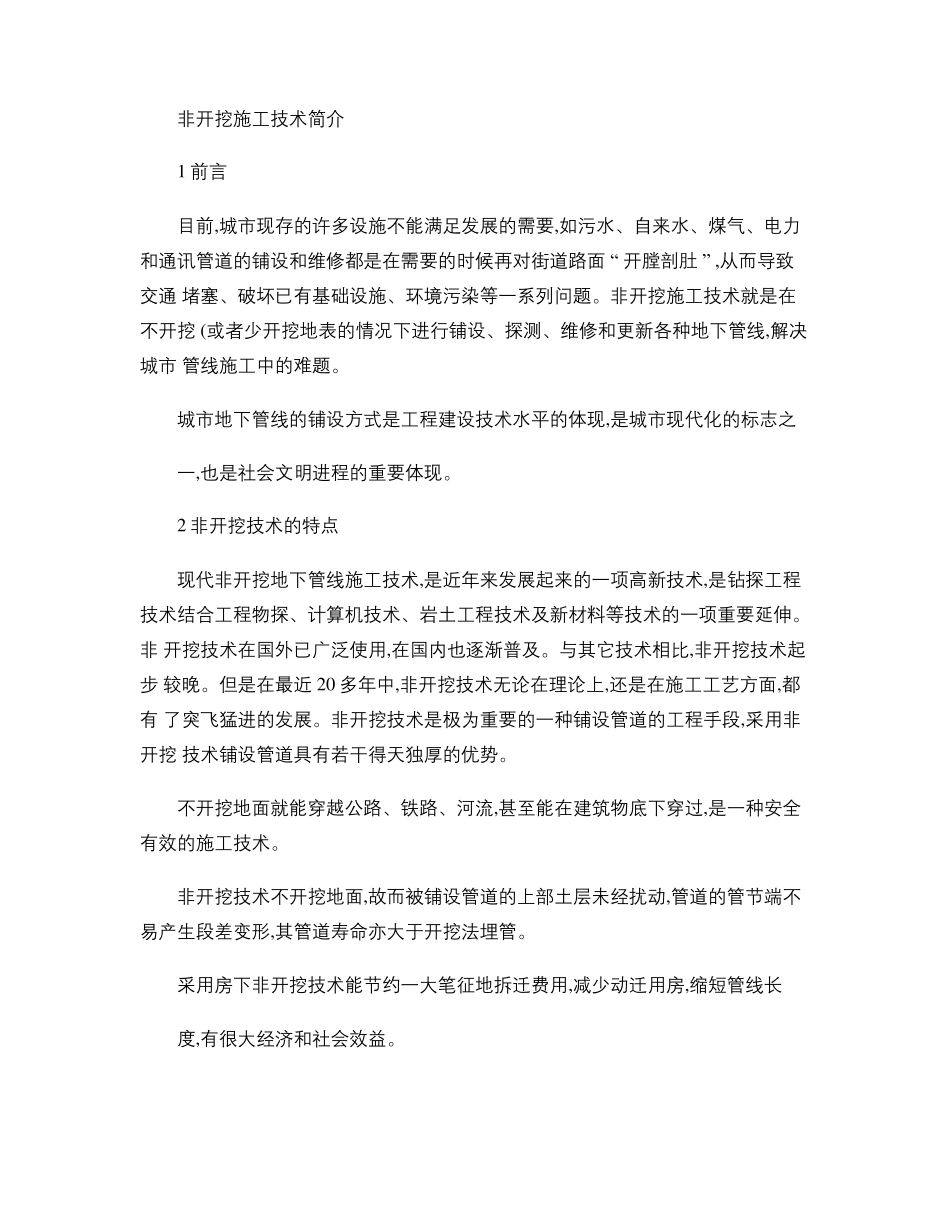

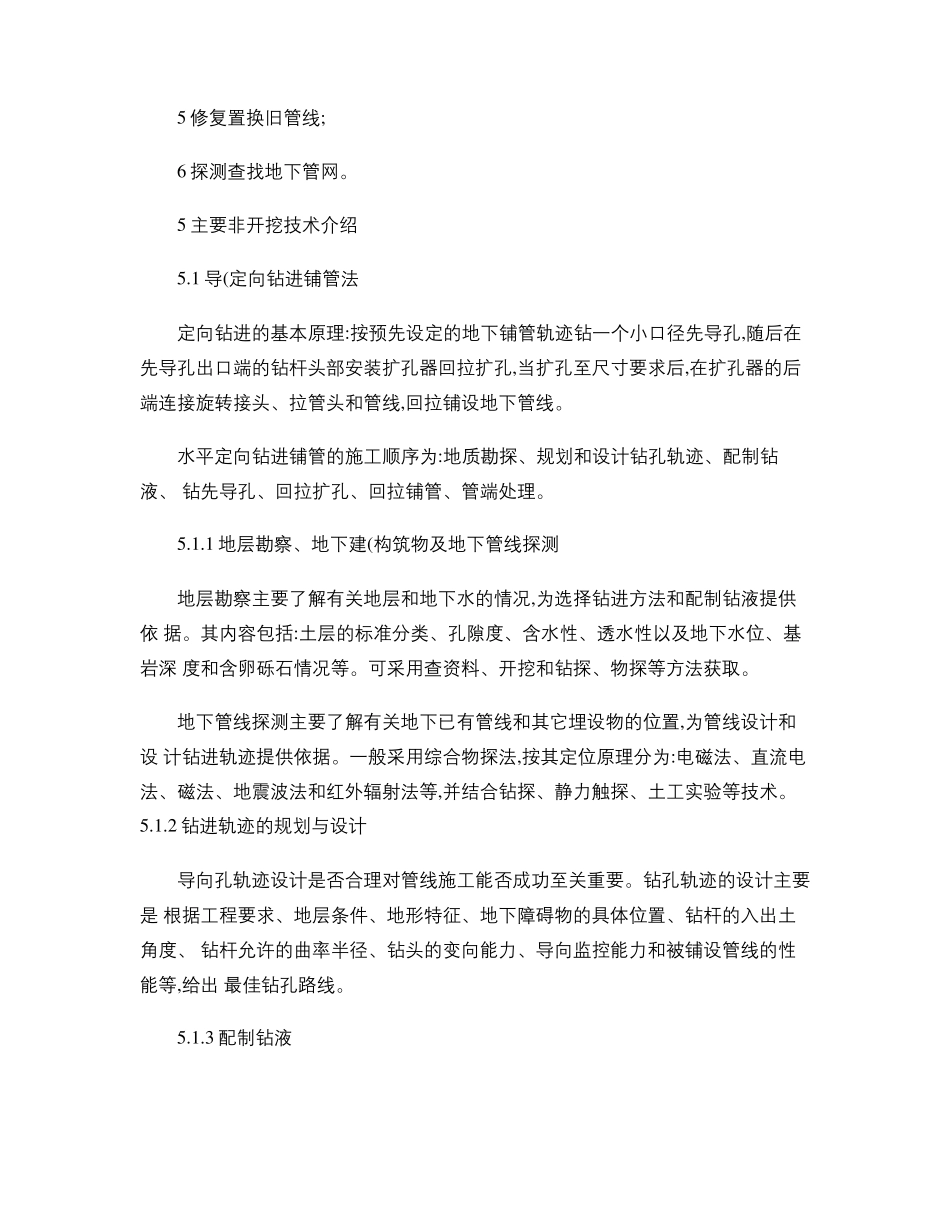

非开挖施工技术简介1前言目前,城市现存的许多设施不能满足发展的需要,如污水、自来水、煤气、电力和通讯管道的铺设和维修都是在需要的时候再对街道路面“开膛剖肚”,从而导致交通堵塞、破坏已有基础设施、环境污染等一系列问题。非开挖施工技术就是在不开挖(或者少开挖地表的情况下进行铺设、探测、维修和更新各种地下管线,解决城市管线施工中的难题。城市地下管线的铺设方式是工程建设技术水平的体现,是城市现代化的标志之一,也是社会文明进程的重要体现。2非开挖技术的特点现代非开挖地下管线施工技术,是近年来发展起来的一项高新技术,是钻探工程技术结合工程物探、计算机技术、岩土工程技术及新材料等技术的一项重要延伸。非开挖技术在国外已广泛使用,在国内也逐渐普及。与其它技术相比,非开挖技术起步较晚。但是在最近20多年中,非开挖技术无论在理论上,还是在施工工艺方面,都有了突飞猛进的发展。非开挖技术是极为重要的一种铺设管道的工程手段,采用非开挖技术铺设管道具有若干得天独厚的优势。不开挖地面就能穿越公路、铁路、河流,甚至能在建筑物底下穿过,是一种安全有效的施工技术。非开挖技术不开挖地面,故而被铺设管道的上部土层未经扰动,管道的管节端不易产生段差变形,其管道寿命亦大于开挖法埋管。采用房下非开挖技术能节约一大笔征地拆迁费用,减少动迁用房,缩短管线长度,有很大经济和社会效益。3非开挖技术的构成分类非开挖技术可分为三大类:铺设新管线、修复置换旧管线、探测原有管网。3.1铺设新管线施工技术包括导向钻进铺管法、定向钻进铺管法、气动矛铺管法、夯管锤铺管法、螺旋钻进铺管法、推挤顶进铺管法、微型隧道铺管法、盾构法和顶管法。3.2修复旧管线施工技术包括原位固化法、原位换管法、滑动内插法、变形再生法、局部修复法。3.3探测地下管网包括地下管线探测仪(非金属管道探测仪、金属管道探测仪、塑料管道探测仪、电力电信缆线探测仪和井盖探测仪等、供水管网监测仪(流量水压记录仪、漏区诊断仪、漏点定位仪等、电信线路故障定位仪、气体故障检测仪、管中摄影仪、探地雷达、声纳系列。4非开挖技术应用现代非开挖技术发展虽然仅20多年的时间,但其施工工艺技术的先进性、优越性所带来的经济效益和社会效益已举世瞩目,同时也激励了非开挖技术的不断更新,其应用领域不断拓展。1穿越江河、机场、铁路、公路、建筑等铺设各种地下管线;2隧道的管棚支护、微型钻孔桩施工等;3水平注浆、水平降水、地下污染层处理;4煤层瓦斯抽排放孔施工;5修复置换旧管线;6探测查找地下管网。5主要非开挖技术介绍5.1导(定向钻进铺管法定向钻进的基本原理:按预先设定的地下铺管轨迹钻一个小口径先导孔,随后在先导孔出口端的钻杆头部安装扩孔器回拉扩孔,当扩孔至尺寸要求后,在扩孔器的后端连接旋转接头、拉管头和管线,回拉铺设地下管线。水平定向钻进铺管的施工顺序为:地质勘探、规划和设计钻孔轨迹、配制钻液、钻先导孔、回拉扩孔、回拉铺管、管端处理。5.1.1地层勘察、地下建(构筑物及地下管线探测地层勘察主要了解有关地层和地下水的情况,为选择钻进方法和配制钻液提供依据。其内容包括:土层的标准分类、孔隙度、含水性、透水性以及地下水位、基岩深度和含卵砾石情况等。可采用查资料、开挖和钻探、物探等方法获取。地下管线探测主要了解有关地下已有管线和其它埋设物的位置,为管线设计和设计钻进轨迹提供依据。一般采用综合物探法,按其定位原理分为:电磁法、直流电法、磁法、地震波法和红外辐射法等,并结合钻探、静力触探、土工实验等技术。5.1.2钻进轨迹的规划与设计导向孔轨迹设计是否合理对管线施工能否成功至关重要。钻孔轨迹的设计主要是根据工程要求、地层条件、地形特征、地下障碍物的具体位置、钻杆的入出土角度、钻杆允许的曲率半径、钻头的变向能力、导向监控能力和被铺设管线的性能等,给出最佳钻孔路线。5.1.3配制钻液钻液具有冷却钻头(冷却和保护其内部传感器、润滑钻具,更重要的是可以悬浮和携带钻屑,使混合后的钻屑成为流动的泥浆顺利地排出孔外,既为回拖管线提供足够的环形空间,又可减少回拖管线的重量和阻力。残留在孔中的泥浆可以起到护壁的作用。在不同的地质条...
