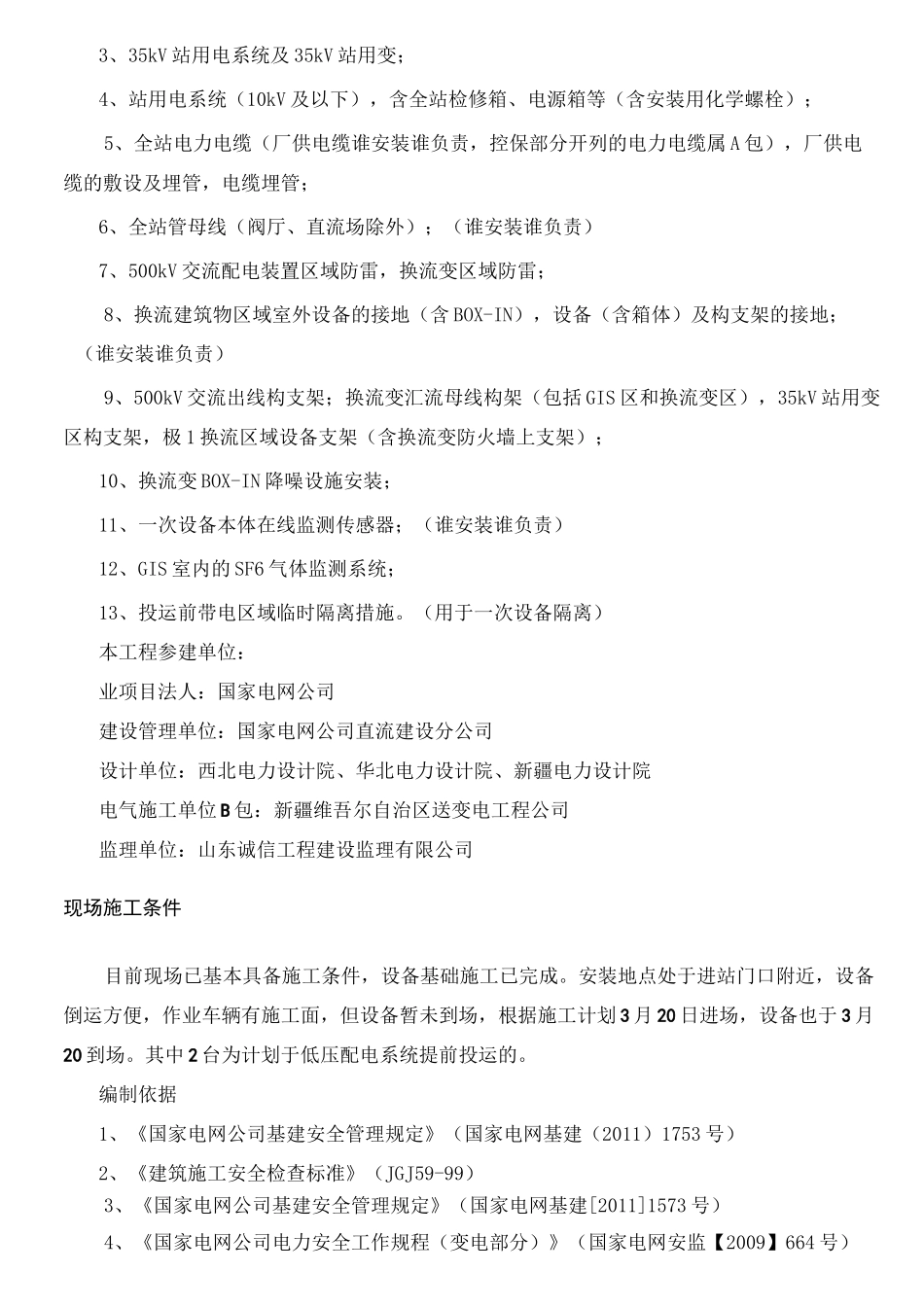

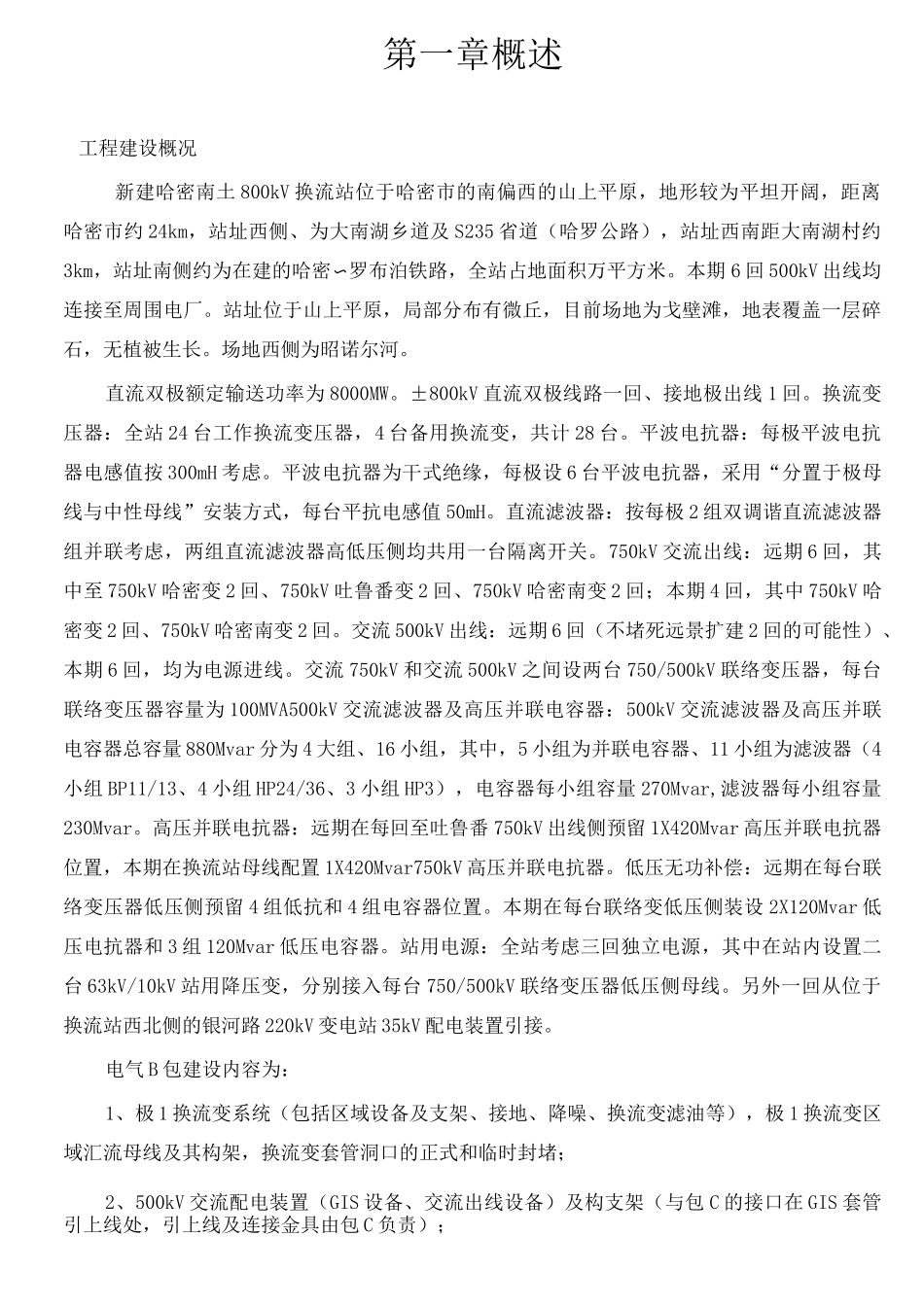

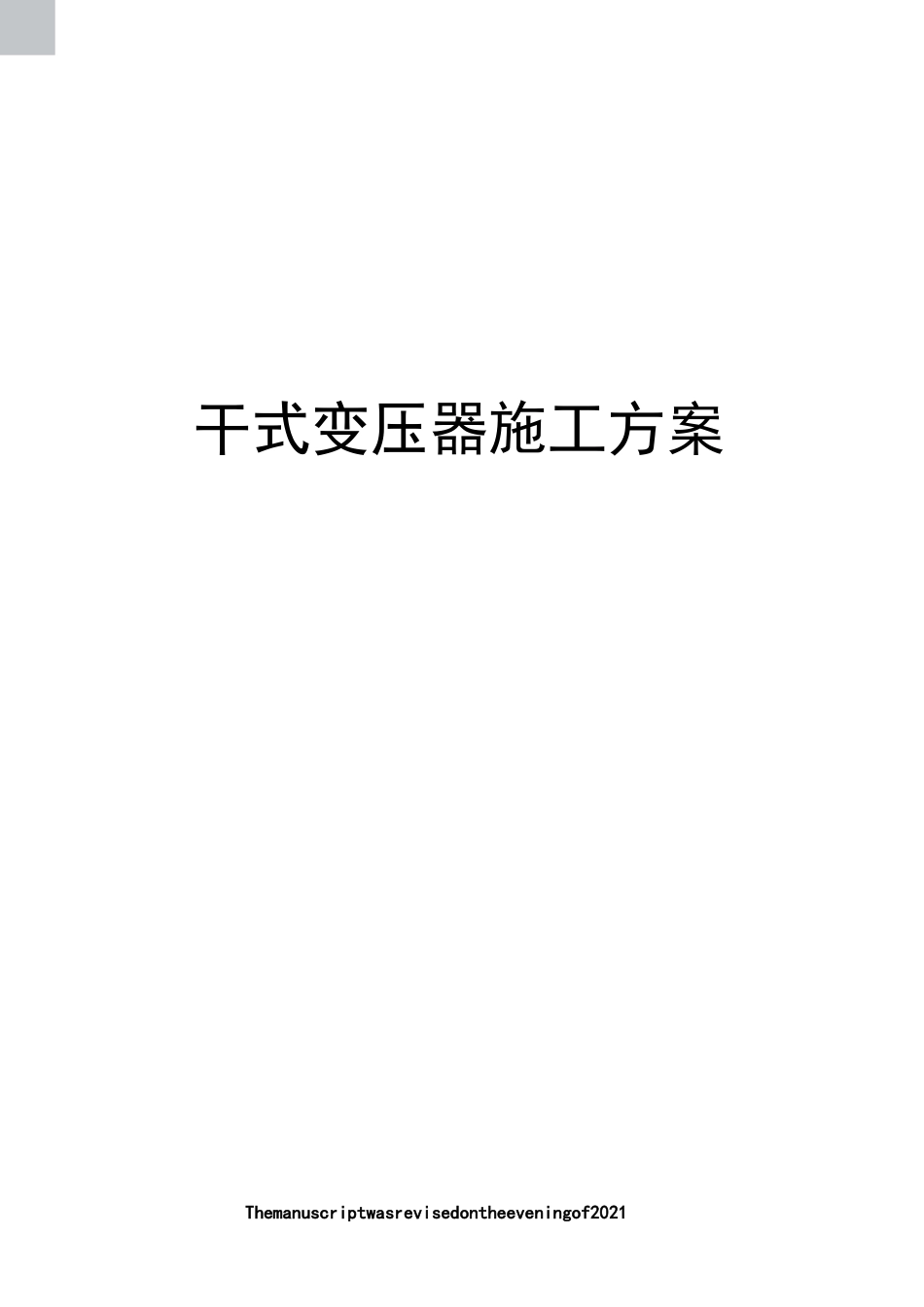

干式变压器施工方案Themanuscriptwasrevisedontheeveningof2021第一章概述工程建设概况新建哈密南土800kV换流站位于哈密市的南偏西的山上平原，地形较为平坦开阔，距离哈密市约24km，站址西侧、为大南湖乡道及S235省道（哈罗公路），站址西南距大南湖村约3km，站址南侧约为在建的哈密〜罗布泊铁路，全站占地面积万平方米。本期6回500kV出线均连接至周围电厂。站址位于山上平原，局部分布有微丘，目前场地为戈壁滩，地表覆盖一层碎石，无植被生长。场地西侧为昭诺尔河。直流双极额定输送功率为8000MW。±800kV直流双极线路一回、接地极出线1回。换流变压器：全站24台工作换流变压器，4台备用换流变，共计28台。平波电抗器：每极平波电抗器电感值按300mH考虑。平波电抗器为干式绝缘，每极设6台平波电抗器，采用“分置于极母线与中性母线”安装方式，每台平抗电感值50mH。直流滤波器：按每极2组双调谐直流滤波器组并联考虑，两组直流滤波器高低压侧均共用一台隔离开关。750kV交流出线：远期6回，其中至750kV哈密变2回、750kV吐鲁番变2回、750kV哈密南变2回；本期4回，其中750kV哈密变2回、750kV哈密南变2回。交流500kV出线：远期6回（不堵死远景扩建2回的可能性）、本期6回，均为电源进线。交流750kV和交流500kV之间设两台750/500kV联络变压器，每台联络变压器容量为100MVA500kV交流滤波器及高压并联电容器：500kV交流滤波器及高压并联电容器总容量880Mvar分为4大组、16小组，其中，5小组为并联电容器、11小组为滤波器（4小组BP11/13、4小组HP24/36、3小组HP3），电容器每小组容量270Mvar,滤波器每小组容量230Mvar。高压并联电抗器：远期在每回至吐鲁番750kV出线侧预留1X420Mvar高压并联电抗器位置，本期在换流站母线配置1X420Mvar750kV高压并联电抗器。低压无功补偿：远期在每台联络变压器低压侧预留4组低抗和4组电容器位置。本期在每台联络变低压侧装设2X120Mvar低压电抗器和3组120Mvar低压电容器。站用电源：全站考虑三回独立电源，其中在站内设置二台63kV/10kV站用降压变，分别接入每台750/500kV联络变压器低压侧母线。另外一回从位于换流站西北侧的银河路220kV变电站35kV配电装置引接。电气B包建设内容为：1、极1换流变系统（包括区域设备及支架、接地、降噪、换流变滤油等），极1换流变区域汇流母线及其构架，换流变套管洞口的正式和临时封堵；2、500kV交流配电装置（GIS设备、交流出线设备）及构支架（与包C的接口在GIS套管引上线处，引上线及连接金具由包C负责）；3、35kV站用电系统及35kV站用变；4、站用电系统（10kV及以下），含全站检修箱、电源箱等（含安装用化学螺栓）；5、全站电力电缆（厂供电缆谁安装谁负责，控保部分开列的电力电缆属A包），厂供电缆的敷设及埋管，电缆埋管；6、全站管母线（阀厅、直流场除外）；（谁安装谁负责）7、500kV交流配电装置区域防雷，换流变区域防雷；8、换流建筑物区域室外设备的接地（含BOX-IN），设备（含箱体）及构支架的接地；（谁安装谁负责）9、500kV交流出线构支架；换流变汇流母线构架（包括GIS区和换流变区），35kV站用变区构支架，极1换流区域设备支架（含换流变防火墙上支架）；10、换流变BOX-IN降噪设施安装；11、一次设备本体在线监测传感器；（谁安装谁负责）12、GIS室内的SF6气体监测系统；13、投运前带电区域临时隔离措施。（用于一次设备隔离）本工程参建单位：业项目法人：国家电网公司建设管理单位：国家电网公司直流建设分公司设计单位：西北电力设计院、华北电力设计院、新疆电力设计院电气施工单位B包：新疆维吾尔自治区送变电工程公司监理单位：山东诚信工程建设监理有限公司现场施工条件目前现场已基本具备施工条件，设备基础施工已完成。安装地点处于进站门口附近，设备倒运方便，作业车辆有施工面，但设备暂未到场，根据施工计划3月20日进场，设备也于3月20到场。其中2台为计划于低压配电系统提前投运的。编制依据1、《国家电网公司基建安全管理规定》（国家电网基建（2011）1753号）2、《建筑施工安全检查标准》（JGJ59-99）3、《国家电网公司基建安全管理规定》（国家电网基建[2011]1573号）4、《国家电网...
