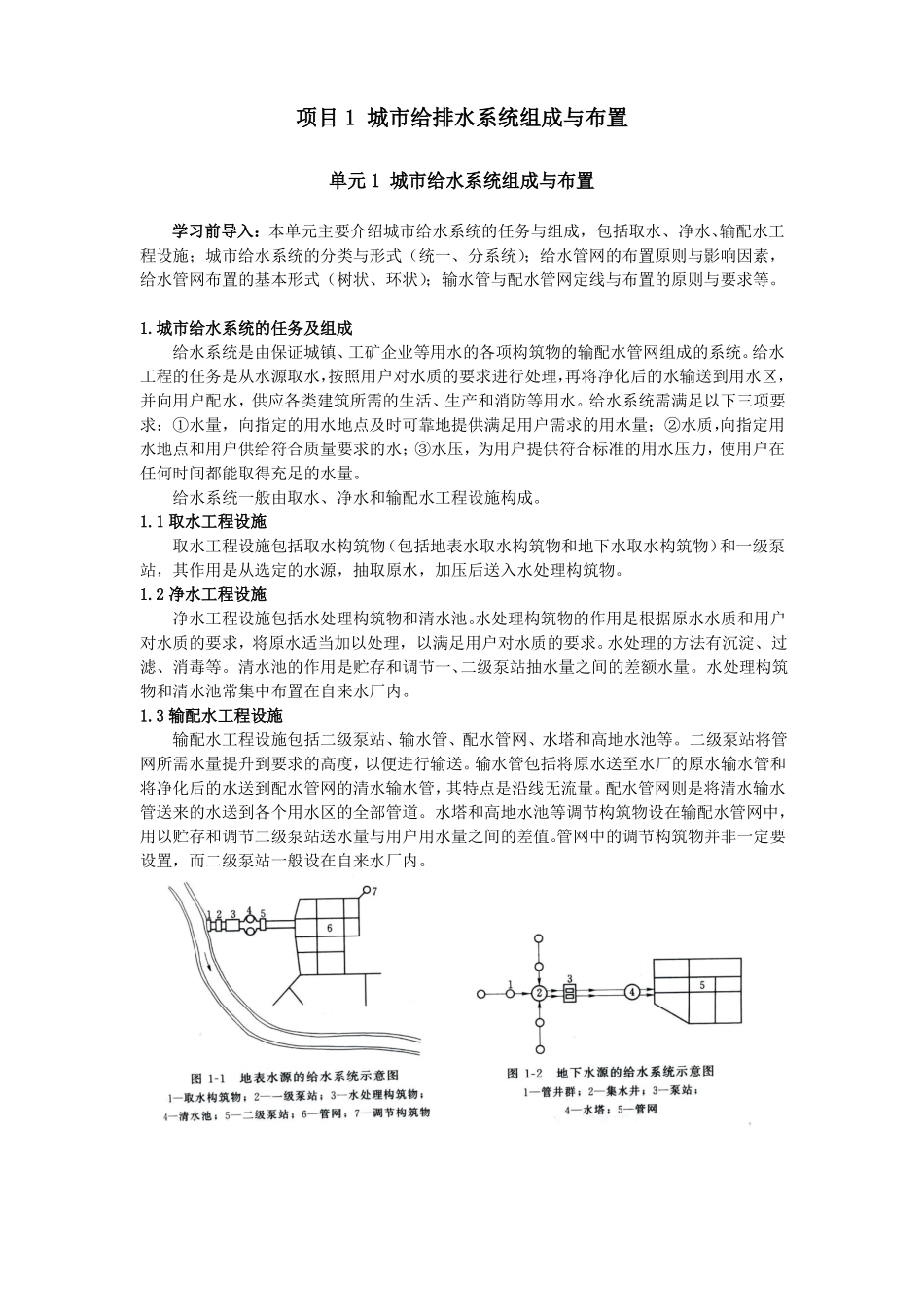

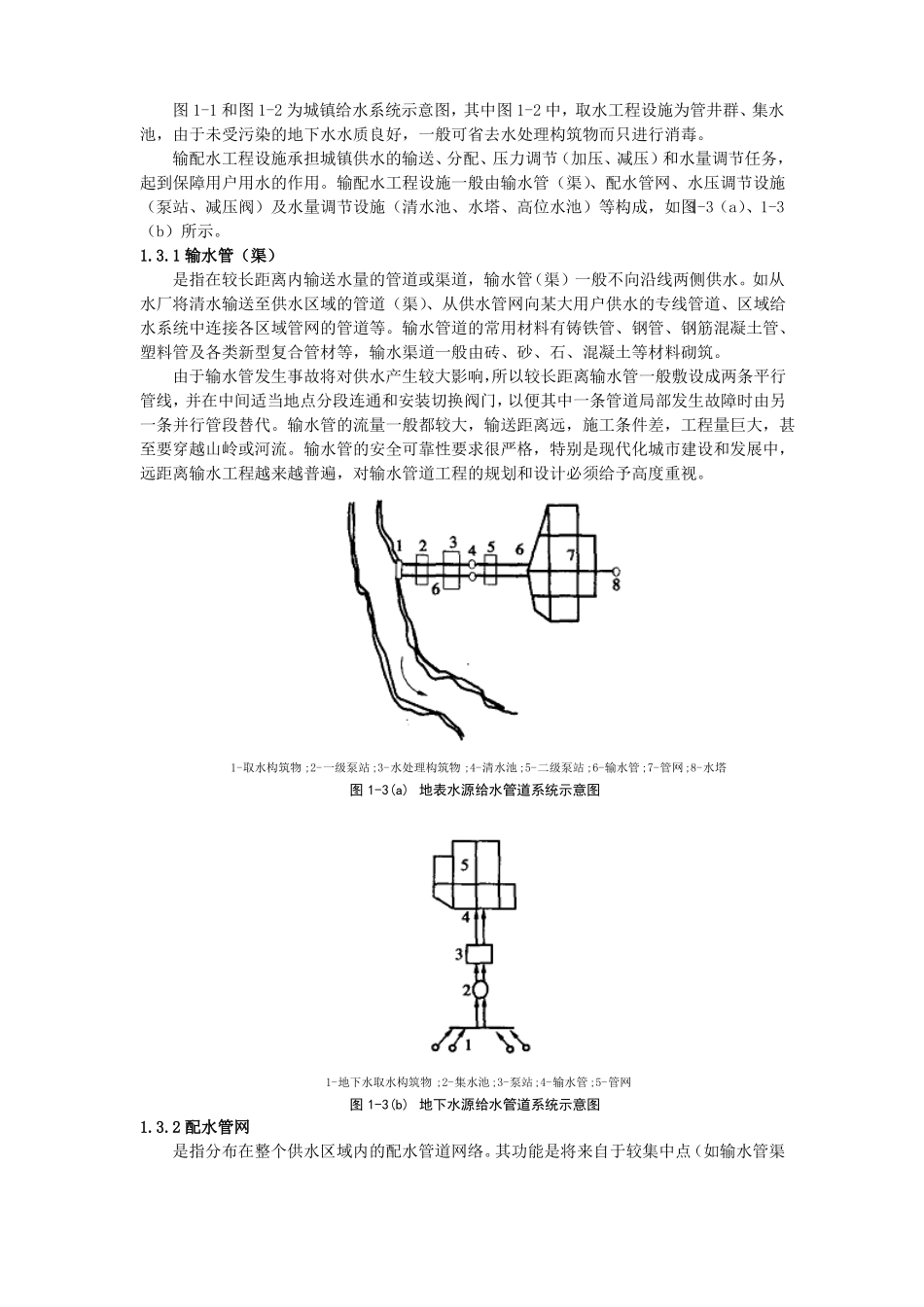

项目1城市给排水系统组成与布置单元1城市给水系统组成与布置学习前导入：本单元主要介绍城市给水系统的任务与组成，包括取水、净水、输配水工程设施；城市给水系统的分类与形式（统一、分系统）；给水管网的布置原则与影响因素，给水管网布置的基本形式（树状、环状）；输水管与配水管网定线与布置的原则与要求等。1.城市给水系统的任务及组成给水系统是由保证城镇、工矿企业等用水的各项构筑物的输配水管网组成的系统。给水工程的任务是从水源取水，按照用户对水质的要求进行处理，再将净化后的水输送到用水区，并向用户配水，供应各类建筑所需的生活、生产和消防等用水。给水系统需满足以下三项要求：①水量，向指定的用水地点及时可靠地提供满足用户需求的用水量；②水质，向指定用水地点和用户供给符合质量要求的水；③水压，为用户提供符合标准的用水压力，使用户在任何时间都能取得充足的水量。给水系统一般由取水、净水和输配水工程设施构成。1.1取水工程设施取水工程设施包括取水构筑物（包括地表水取水构筑物和地下水取水构筑物）和一级泵站，其作用是从选定的水源，抽取原水，加压后送入水处理构筑物。1.2净水工程设施净水工程设施包括水处理构筑物和清水池。水处理构筑物的作用是根据原水水质和用户对水质的要求，将原水适当加以处理，以满足用户对水质的要求。水处理的方法有沉淀、过滤、消毒等。清水池的作用是贮存和调节一、二级泵站抽水量之间的差额水量。水处理构筑物和清水池常集中布置在自来水厂内。1.3输配水工程设施输配水工程设施包括二级泵站、输水管、配水管网、水塔和高地水池等。二级泵站将管网所需水量提升到要求的高度，以便进行输送。输水管包括将原水送至水厂的原水输水管和将净化后的水送到配水管网的清水输水管，其特点是沿线无流量。配水管网则是将清水输水管送来的水送到各个用水区的全部管道。水塔和高地水池等调节构筑物设在输配水管网中，用以贮存和调节二级泵站送水量与用户用水量之间的差值。管网中的调节构筑物并非一定要设置，而二级泵站一般设在自来水厂内。图1-1和图1-2为城镇给水系统示意图，其中图1-2中，取水工程设施为管井群、集水池，由于未受污染的地下水水质良好，一般可省去水处理构筑物而只进行消毒。输配水工程设施承担城镇供水的输送、分配、压力调节（加压、减压）和水量调节任务，起到保障用户用水的作用。输配水工程设施一般由输水管（渠）、配水管网、水压调节设施（泵站、减压阀）及水量调节设施（清水池、水塔、高位水池）等构成，如图1-3（a）、1-3（b）所示。1.3.1输水管（渠）是指在较长距离内输送水量的管道或渠道，输水管（渠）一般不向沿线两侧供水。如从水厂将清水输送至供水区域的管道（渠）、从供水管网向某大用户供水的专线管道、区域给水系统中连接各区域管网的管道等。输水管道的常用材料有铸铁管、钢管、钢筋混凝土管、塑料管及各类新型复合管材等，输水渠道一般由砖、砂、石、混凝土等材料砌筑。由于输水管发生事故将对供水产生较大影响，所以较长距离输水管一般敷设成两条平行管线，并在中间适当地点分段连通和安装切换阀门，以便其中一条管道局部发生故障时由另一条并行管段替代。输水管的流量一般都较大，输送距离远，施工条件差，工程量巨大，甚至要穿越山岭或河流。输水管的安全可靠性要求很严格，特别是现代化城市建设和发展中，远距离输水工程越来越普遍，对输水管道工程的规划和设计必须给予高度重视。1-取水构筑物;2-一级泵站;3-水处理构筑物;4-清水池;5-二级泵站;6-输水管;7-管网;8-水塔图1-3(a)地表水源给水管道系统示意图1-地下水取水构筑物;2-集水池;3-泵站;4-输水管;5-管网图1-3(b)地下水源给水管道系统示意图1.3.2配水管网是指分布在整个供水区域内的配水管道网络。其功能是将来自于较集中点（如输水管渠的末端或贮水设施等）的水量分配输送到整个供水区域，使用户从近处接管用水。配水管网由主干管、干管、支管、连接管、分配管等构成，配水管网中还需要安装消火栓、阀门（闸阀、排气阀、泄水阀等）和检测仪表（压力、流量、水质检测等）等附属设施，以保证消防供水和满足生产调度、故...
