2021年倾斜摄影测量技术方案VIP免费

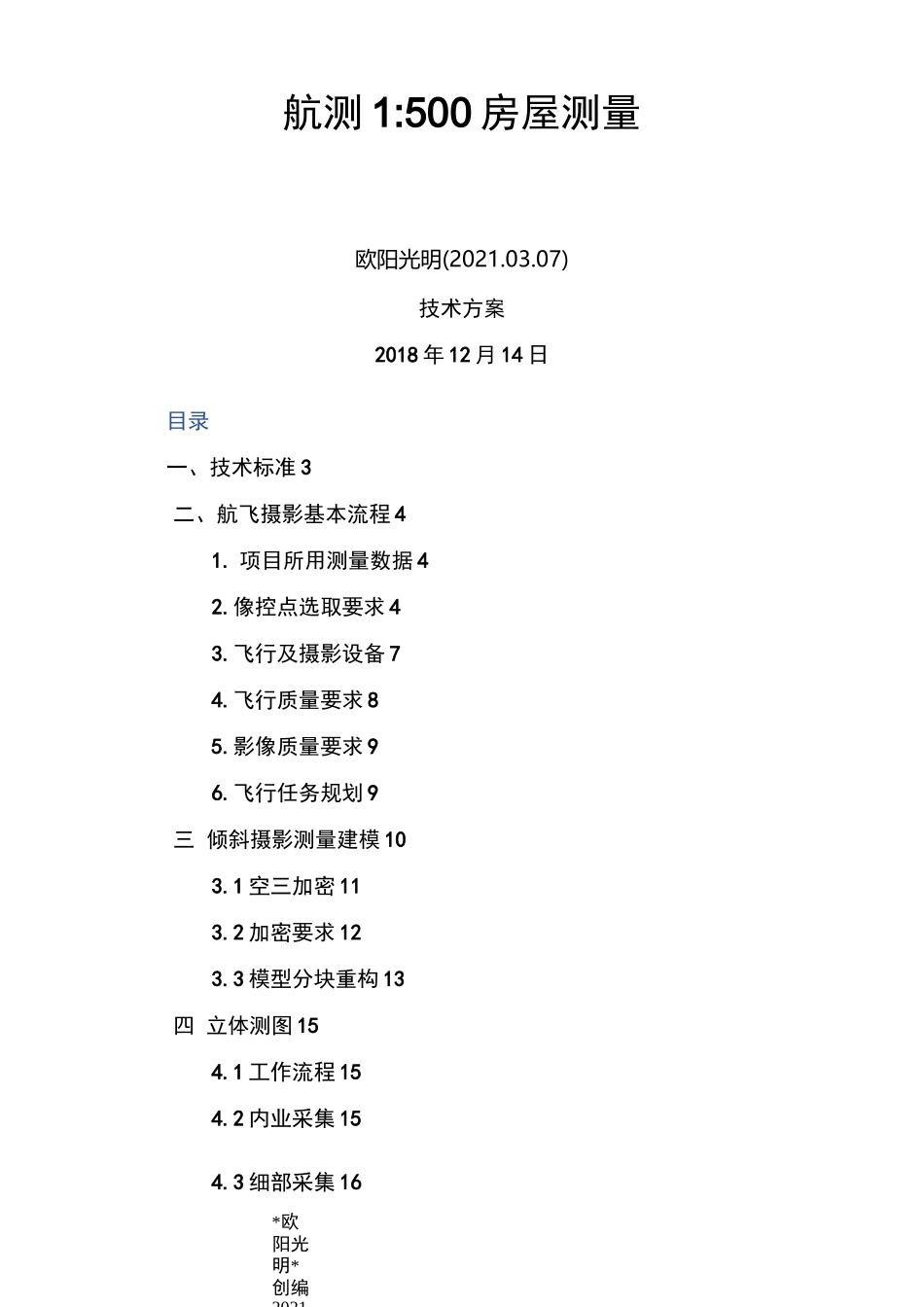

2021年倾斜摄影测量技术方案_第1页
1/13

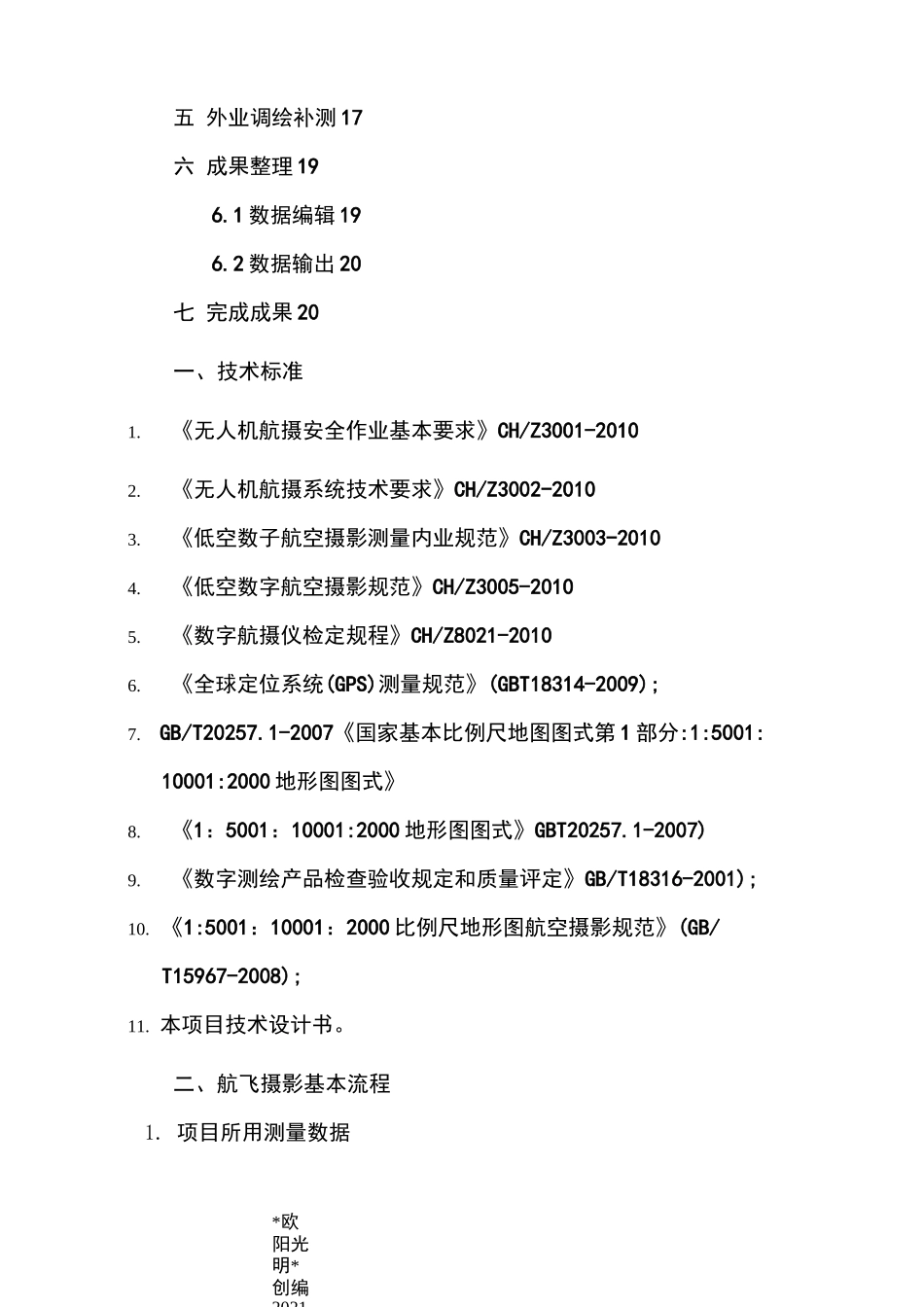

2021年倾斜摄影测量技术方案_第2页
2/13

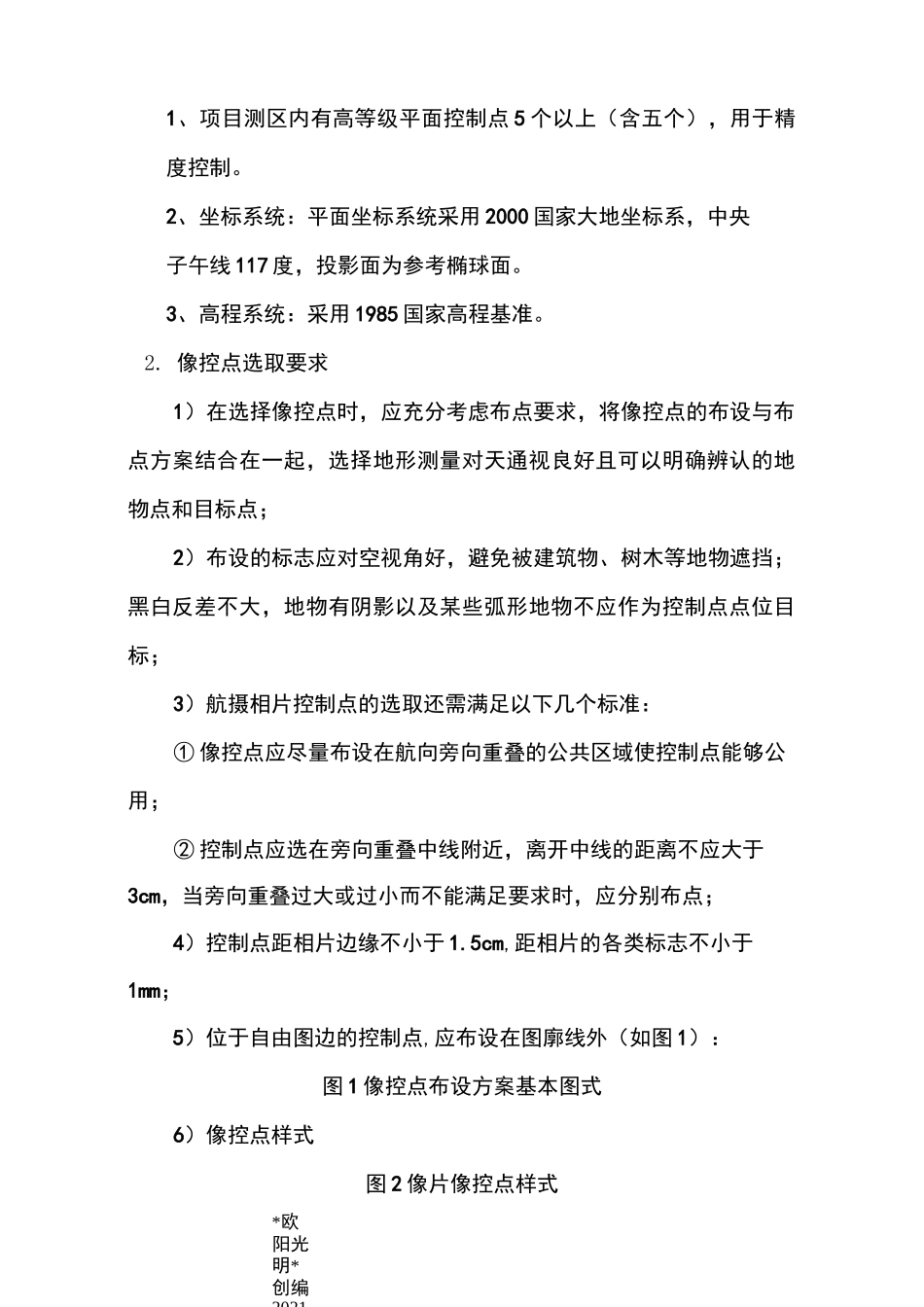

2021年倾斜摄影测量技术方案_第3页
3/13
*欧阳光明*创编2021.航测1:500房屋测量欧阳光明(2021.03.07)技术方案2018年12月14日目录一、技术标准3二、航飞摄影基本流程41.项目所用测量数据42.像控点选取要求43.飞行及摄影设备74.飞行质量要求85.影像质量要求96.飞行任务规划9三倾斜摄影测量建模103.1空三加密113.2加密要求123.3模型分块重构13四立体测图154.1工作流程154.2内业采集154.3细部采集16*欧阳光明*创编2021.*欧阳光明*创编2021.五外业调绘补测17六成果整理196.1数据编辑196.2数据输出20七完成成果20一、技术标准1.《无人机航摄安全作业基本要求》CH/Z3001-20102.《无人机航摄系统技术要求》CH/Z3002-20103.《低空数子航空摄影测量内业规范》CH/Z3003-20104.《低空数字航空摄影规范》CH/Z3005-20105.《数字航摄仪检定规程》CH/Z8021-20106.《全球定位系统(GPS)测量规范》(GBT18314-2009);7.GB/T20257.1-2007《国家基本比例尺地图图式第1部分:1:5001:10001:2000地形图图式》8.《1:5001:10001:2000地形图图式》GBT20257.1-2007)9.《数字测绘产品检查验收规定和质量评定》GB/T18316-2001);10.《1:5001:10001:2000比例尺地形图航空摄影规范》(GB/T15967-2008);11.本项目技术设计书。二、航飞摄影基本流程1.项目所用测量数据*欧阳光明*创编2021.*欧阳光明*创编2021.1、项目测区内有高等级平面控制点5个以上(含五个),用于精度控制。2、坐标系统:平面坐标系统采用2000国家大地坐标系,中央子午线117度,投影面为参考椭球面。3、高程系统:采用1985国家高程基准。2.像控点选取要求1)在选择像控点时,应充分考虑布点要求,将像控点的布设与布点方案结合在一起,选择地形测量对天通视良好且可以明确辨认的地物点和目标点;2)布设的标志应对空视角好,避免被建筑物、树木等地物遮挡;黑白反差不大,地物有阴影以及某些弧形地物不应作为控制点点位目标;3)航摄相片控制点的选取还需满足以下几个标准:①像控点应尽量布设在航向旁向重叠的公共区域使控制点能够公用;②控制点应选在旁向重叠中线附近,离开中线的距离不应大于3cm,当旁向重叠过大或过小而不能满足要求时,应分别布点;4)控制点距相片边缘不小于1.5cm,距相片的各类标志不小于1mm;5)位于自由图边的控制点,应布设在图廓线外(如图1):图1像控点布设方案基本图式6)像控点样式图2像片像控点样式*欧阳光明*创编2021.*欧阳光明*创编2021.7)像控点测量1•测量采用GPS,其标称精度满足以下要求:水平标称精度:土10mm+2ppm;垂直标称精度:±20mm+2ppm;2.像控点测量GPS测量时,观测时间应超过15秒,每点观测两回,观测值应在得到RTK固定解且收敛稳定后开始记录,测回间的平面坐标分量较差不应大于2cm,垂直坐标分量较差不应大于3cm。两测回结果取平均值作为该像控点测量最终成果。像控点测量的平面坐标和高程记录至0.001m.(现场测量如图3)图3现场像控点示例3.飞行及摄影设备飞行器:大疆经纬M600Pro图4飞行器产品图示摄影设备:五目相机图5五目相机图示4.飞行质量要求(1)倾斜影像的产品规格满足以下要求指标参数地面分辨率<0.02m飞行高度80m-100m飞行平台无人机倾斜摄影相机QX1等*欧阳光明*创编2021.*欧阳光明*创编2021.定姿定位测量仪POS系统2)相片重叠度应满足以下要求:a)航向重叠度一般应为60%—80%,最小不应小于53%;b)旁向重叠度一般应为60%—80%,最小不应小于60%。(3)航向覆盖超出摄区边界线应不少于两条基线。旁向覆盖超出摄区边界线一般应不少于像幅的50%;在便于施测像片控制点及不影响内业正常加密时,旁向覆盖超出摄区边界线应不少于像幅的30%。(4)同一航线上相邻像片的航高差不应大于30m,最大航高与最小航高之差不应大于50m,实际航高与设计航高之差不应大于50m。(5)航摄中出现的相对漏洞和绝对漏洞均应及时补摄,应采用前一次航摄飞行的数码相机补摄,补摄航线的两端应超出漏洞之外两条基线。图6重叠影像图5.影像质量要求影像质量应满足以下要求:a)影像应清晰,层次丰富,反差适中,色调柔和;应能辨认出与地面分辨率相适应的细小地物影像,能够建立清晰的立体模型。b)影像上不应有云、云影、烟、大面积反光、污点等缺陷。虽然存在少量缺陷...
