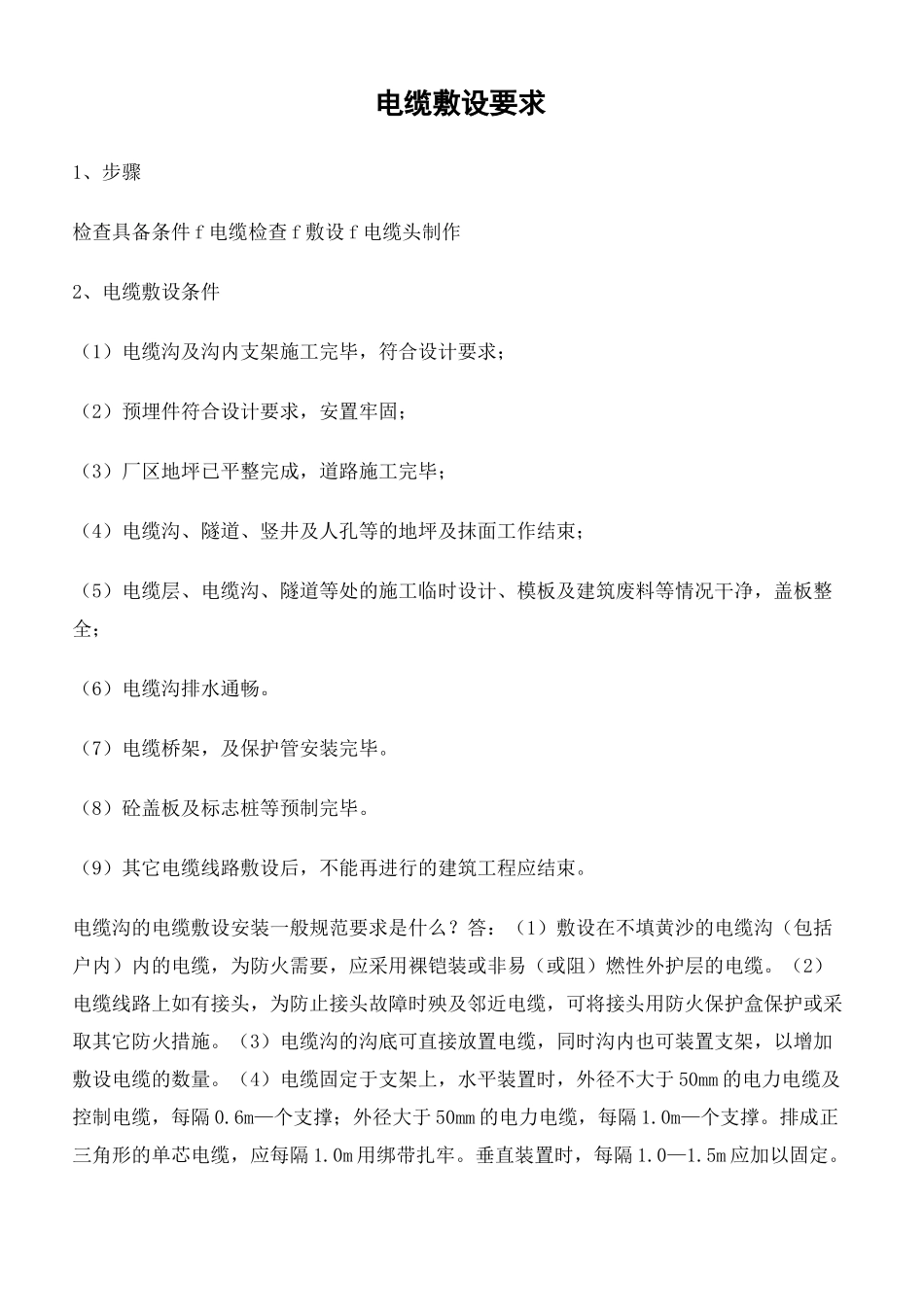

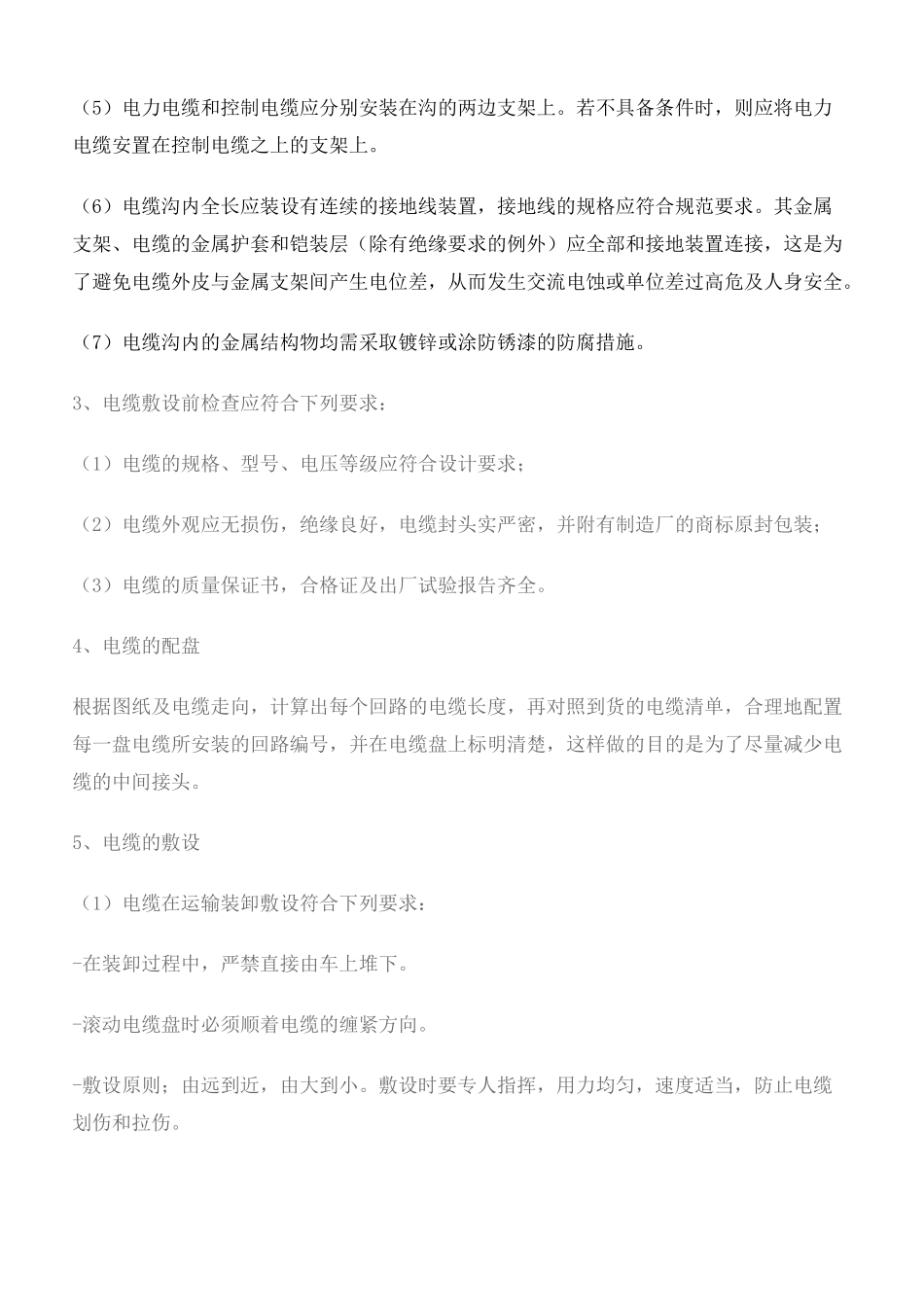

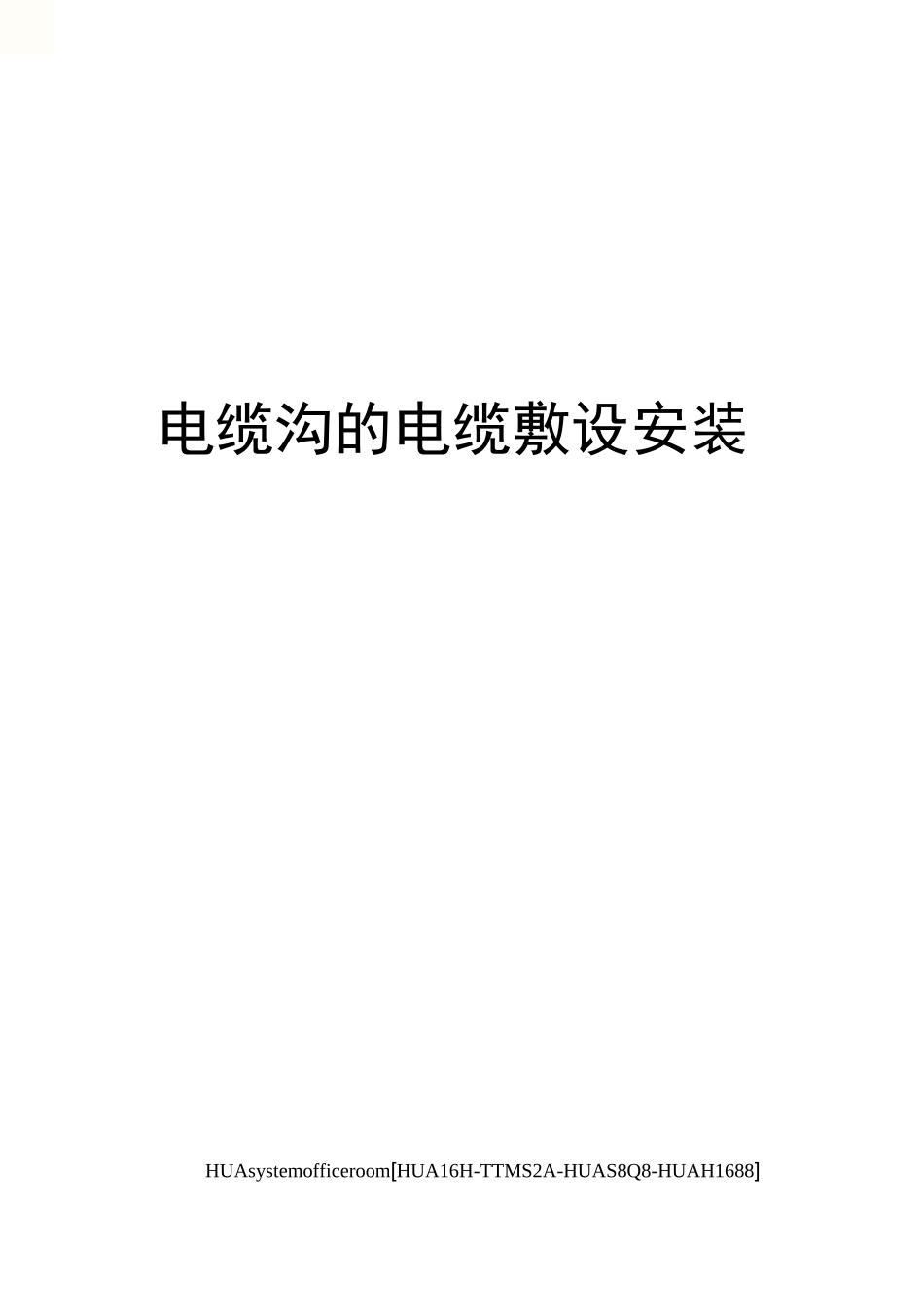

电缆沟的电缆敷设安装HUAsystemofficeroom[HUA16H-TTMS2A-HUAS8Q8-HUAH1688]电缆敷设要求1、步骤检查具备条件f电缆检查f敷设f电缆头制作2、电缆敷设条件（1）电缆沟及沟内支架施工完毕，符合设计要求；（2）预埋件符合设计要求，安置牢固；（3）厂区地坪已平整完成，道路施工完毕；（4）电缆沟、隧道、竖井及人孔等的地坪及抹面工作结束；（5）电缆层、电缆沟、隧道等处的施工临时设计、模板及建筑废料等情况干净，盖板整全；（6）电缆沟排水通畅。（7）电缆桥架，及保护管安装完毕。（8）砼盖板及标志桩等预制完毕。（9）其它电缆线路敷设后，不能再进行的建筑工程应结束。电缆沟的电缆敷设安装一般规范要求是什么？答：（1）敷设在不填黄沙的电缆沟（包括户内）内的电缆，为防火需要，应采用裸铠装或非易（或阻）燃性外护层的电缆。（2）电缆线路上如有接头，为防止接头故障时殃及邻近电缆，可将接头用防火保护盒保护或采取其它防火措施。（3）电缆沟的沟底可直接放置电缆，同时沟内也可装置支架，以增加敷设电缆的数量。（4）电缆固定于支架上，水平装置时，外径不大于50mm的电力电缆及控制电缆，每隔0.6m—个支撑；外径大于50mm的电力电缆，每隔1.0m—个支撑。排成正三角形的单芯电缆，应每隔1.0m用绑带扎牢。垂直装置时，每隔1.0—1.5m应加以固定。（5）电力电缆和控制电缆应分别安装在沟的两边支架上。若不具备条件时，则应将电力电缆安置在控制电缆之上的支架上。（6）电缆沟内全长应装设有连续的接地线装置，接地线的规格应符合规范要求。其金属支架、电缆的金属护套和铠装层（除有绝缘要求的例外）应全部和接地装置连接，这是为了避免电缆外皮与金属支架间产生电位差，从而发生交流电蚀或单位差过高危及人身安全。（7）电缆沟内的金属结构物均需采取镀锌或涂防锈漆的防腐措施。3、电缆敷设前检查应符合下列要求：（1）电缆的规格、型号、电压等级应符合设计要求；（2）电缆外观应无损伤，绝缘良好，电缆封头实严密，并附有制造厂的商标原封包装；（3）电缆的质量保证书，合格证及出厂试验报告齐全。4、电缆的配盘根据图纸及电缆走向，计算出每个回路的电缆长度，再对照到货的电缆清单，合理地配置每一盘电缆所安装的回路编号，并在电缆盘上标明清楚，这样做的目的是为了尽量减少电缆的中间接头。5、电缆的敷设（1）电缆在运输装卸敷设符合下列要求：-在装卸过程中，严禁直接由车上堆下。-滚动电缆盘时必须顺着电缆的缠紧方向。-敷设原则；由远到近，由大到小。敷设时要专人指挥，用力均匀，速度适当，防止电缆划伤和拉伤。-电缆敷设时，应排列整齐，不宜交叉，弯曲半径符合规范要求，并在两头用标签纸标明电缆回路编号。-电缆敷设路径中与与一般工艺管道，管道表面距离不大于150mm。与绝热的工艺管道，管道绝热层表面的距离大于200mm。-敷设电缆时，在转弯或桥架接口处，应防止电缆被桥架上的锐物划伤。-在同一电缆桥架内的不同信号，不同电压等级的电缆，应分类布置；对于交流仪表线路和安全联锁线路，应用和隔板与屏蔽的仪表信号线路隔开敷设。如果无法避免交叉时，应使两种电缆垂直交叉或采用桥架立交槽引过电缆。-电缆应留有足够的备用长度。-应留有适当的空间使电缆之间距及弯曲半径大于最小允许值，并适于固定及接线。-新敷设的电缆不允许有中间接头。-电缆经过建筑物的伸缩缝或沉降缝时，应随桥架留出适当的余量，对于直线长度超过50m的电缆也应随桥架补偿处留出适当余量。-电缆敷设完毕应及时进行检查。这种检查也应在敷设的同时，由全线各处施工人员边进行外观检查，以便发现问题及时处理。（2）电缆敷设完毕后，在进入开关柜。设备机壳及电缆盒时，采用合适的夹件固定牢固，不得使电缆头收电缆的牵引力，并在两头采用塑料雕刻或模压金属标志标明回路编号，利用自锁塑料弯曲线夹或其他相同的固定件固定在电缆上。6、控制电缆敷设时，应注意以下事项：（1）控制电缆，尤其是直径较小的控制电缆，敷设时用力应适中，以防止拉伤电缆，破坏其绝缘层。仪表电缆敷设前，应做好外观及导通检查，并用直流500伏兆欧表测量绝缘电阻，其电阻不应小于5兆欧。（2）在电缆桥架...
