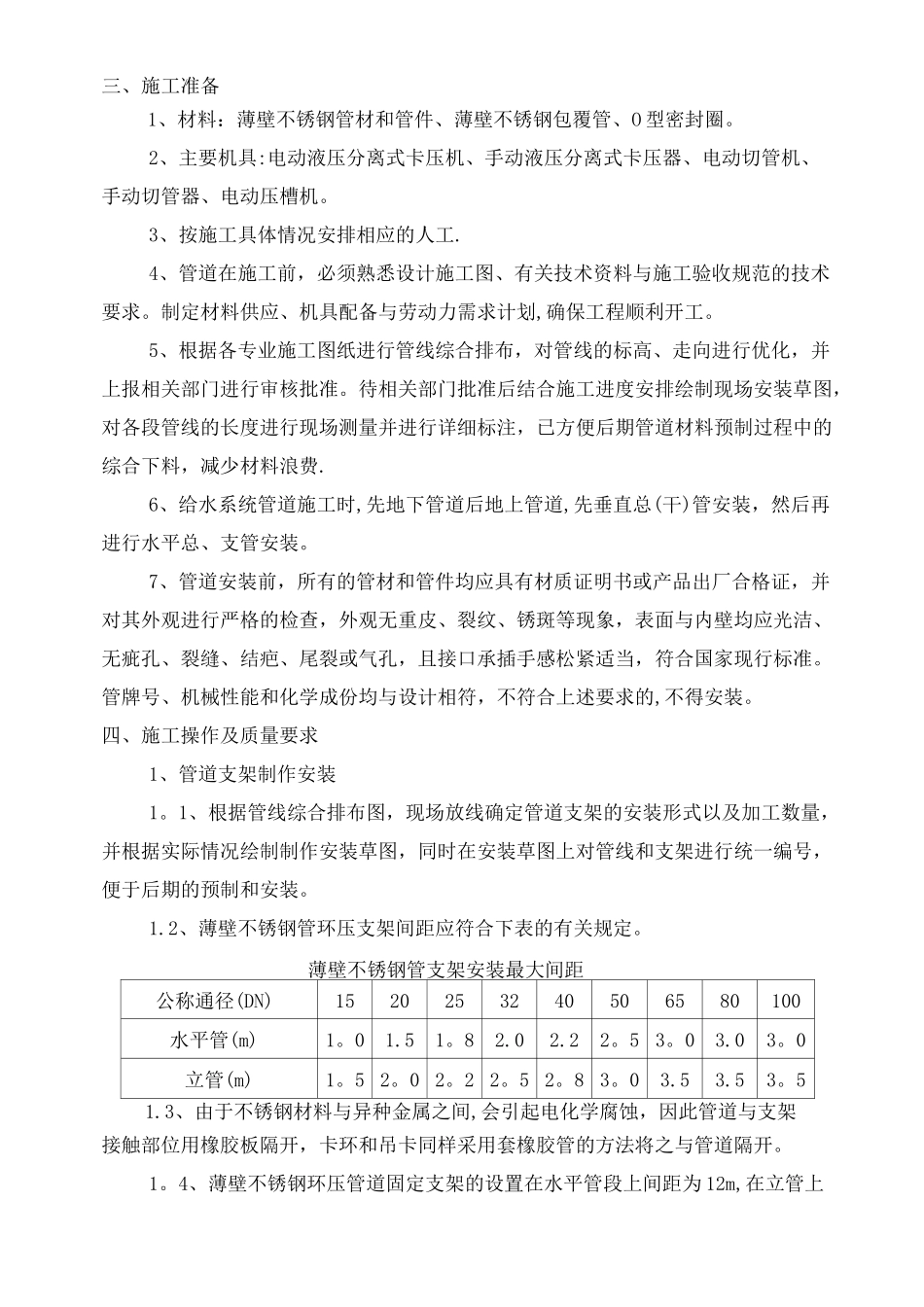

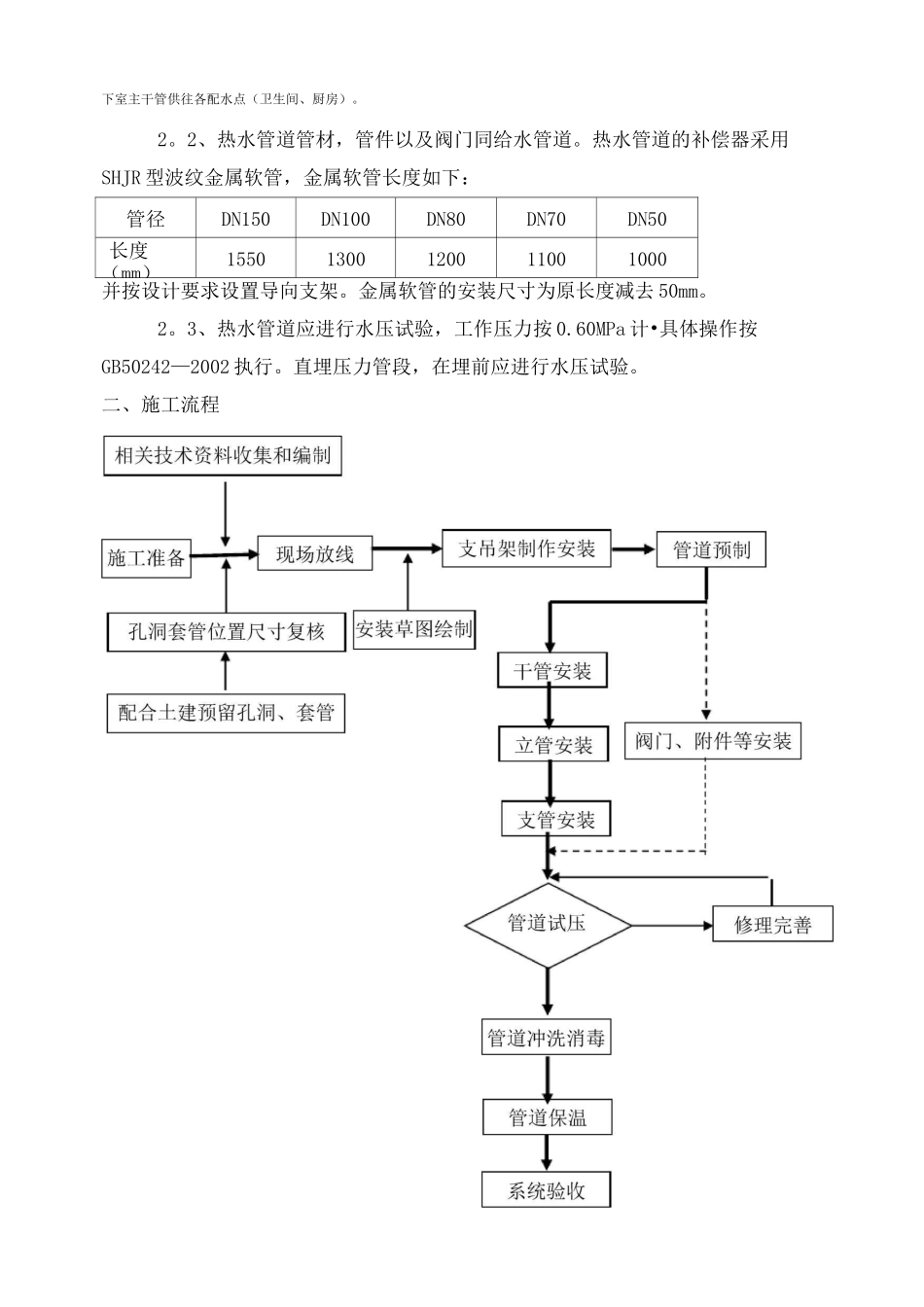

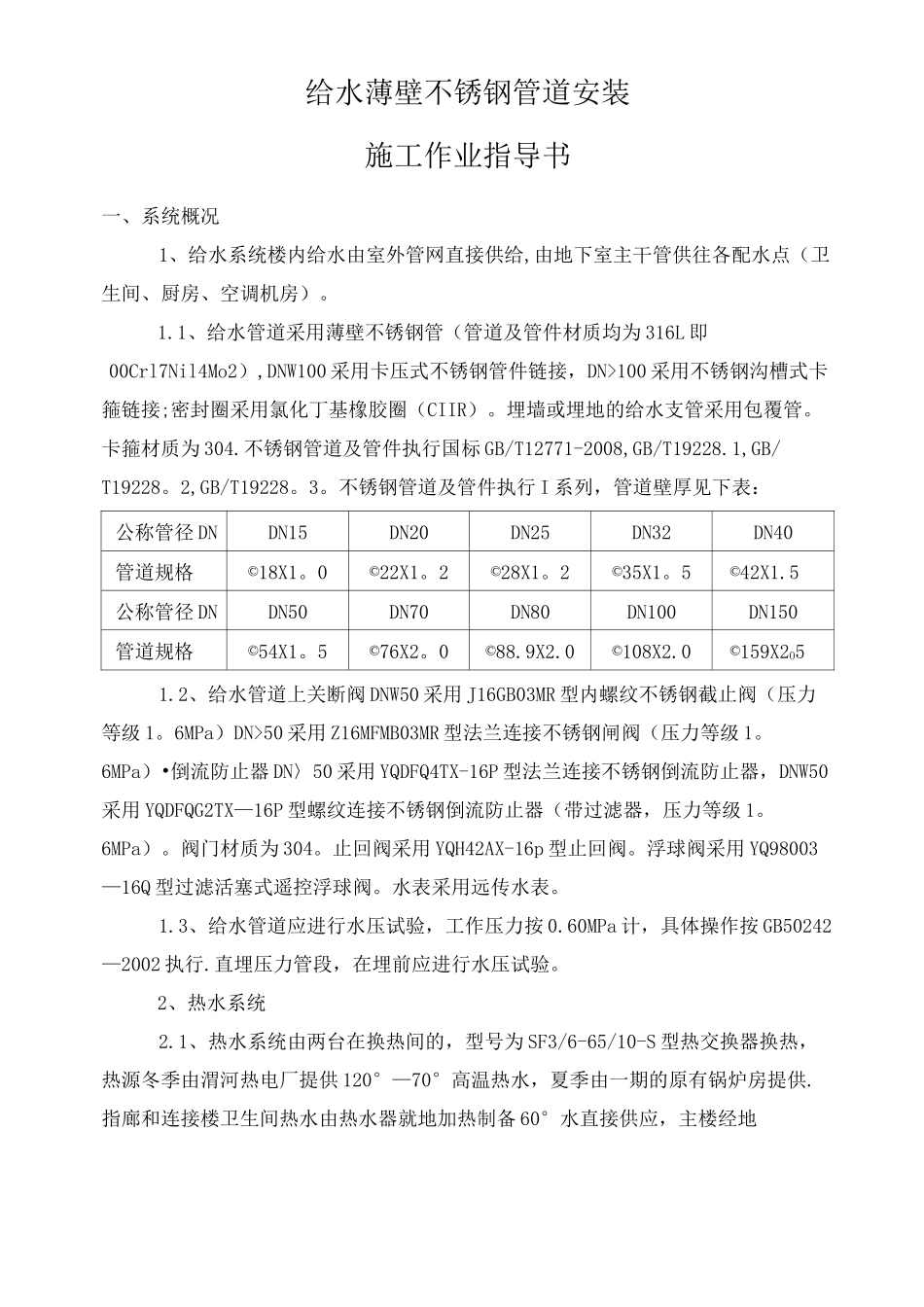

给水薄壁不锈钢管道安装施工作业指导书一、系统概况1、给水系统楼内给水由室外管网直接供给,由地下室主干管供往各配水点（卫生间、厨房、空调机房）。1.1、给水管道采用薄壁不锈钢管（管道及管件材质均为316L即00Crl7Nil4Mo2）,DNW100采用卡压式不锈钢管件链接，DN>100采用不锈钢沟槽式卡箍链接;密封圈采用氯化丁基橡胶圈（CIIR）。埋墙或埋地的给水支管采用包覆管。卡箍材质为304.不锈钢管道及管件执行国标GB/T12771-2008,GB/T19228.1,GB/T19228。2,GB/T19228。3。不锈钢管道及管件执行I系列，管道壁厚见下表：公称管径DNDN15DN20DN25DN32DN40管道规格©18X1。0©22X1。2©28X1。2©35X1。5©42X1.5公称管径DNDN50DN70DN80DN100DN150管道规格©54X1。5©76X2。0©88.9X2.0©108X2.0©159X2O51.2、给水管道上关断阀DNW50采用J16GB03MR型内螺纹不锈钢截止阀（压力等级1。6MPa）DN>50采用Z16MFMB03MR型法兰连接不锈钢闸阀（压力等级1。6MPa）•倒流防止器DN〉50采用YQDFQ4TX-16P型法兰连接不锈钢倒流防止器，DNW50采用YQDFQG2TX—16P型螺纹连接不锈钢倒流防止器（带过滤器，压力等级1。6MPa）。阀门材质为304。止回阀采用YQH42AX-16p型止回阀。浮球阀采用YQ98003—16Q型过滤活塞式遥控浮球阀。水表采用远传水表。1.3、给水管道应进行水压试验，工作压力按0.60MPa计，具体操作按GB50242—2002执行.直埋压力管段，在埋前应进行水压试验。2、热水系统2.1、热水系统由两台在换热间的，型号为SF3/6-65/10-S型热交换器换热，热源冬季由渭河热电厂提供120°—70°高温热水，夏季由一期的原有锅炉房提供.指廊和连接楼卫生间热水由热水器就地加热制备60°水直接供应，主楼经地下室主干管供往各配水点（卫生间、厨房）。2。2、热水管道管材，管件以及阀门同给水管道。热水管道的补偿器采用SHJR型波纹金属软管，金属软管长度如下：管径DN150DN100DN80DN70DN50长度（mm）15501300120011001000并按设计要求设置导向支架。金属软管的安装尺寸为原长度减去50mm。2。3、热水管道应进行水压试验，工作压力按0.60MPa计•具体操作按GB50242—2002执行。直埋压力管段，在埋前应进行水压试验。二、施工流程三、施工准备1、材料：薄壁不锈钢管材和管件、薄壁不锈钢包覆管、O型密封圈。2、主要机具:电动液压分离式卡压机、手动液压分离式卡压器、电动切管机、手动切管器、电动压槽机。3、按施工具体情况安排相应的人工.4、管道在施工前，必须熟悉设计施工图、有关技术资料与施工验收规范的技术要求。制定材料供应、机具配备与劳动力需求计划,确保工程顺利开工。5、根据各专业施工图纸进行管线综合排布，对管线的标高、走向进行优化，并上报相关部门进行审核批准。待相关部门批准后结合施工进度安排绘制现场安装草图，对各段管线的长度进行现场测量并进行详细标注，已方便后期管道材料预制过程中的综合下料，减少材料浪费.6、给水系统管道施工时,先地下管道后地上管道,先垂直总(干)管安装，然后再进行水平总、支管安装。7、管道安装前，所有的管材和管件均应具有材质证明书或产品出厂合格证，并对其外观进行严格的检查，外观无重皮、裂纹、锈斑等现象，表面与内壁均应光洁、无疵孔、裂缝、结疤、尾裂或气孔，且接口承插手感松紧适当，符合国家现行标准。管牌号、机械性能和化学成份均与设计相符，不符合上述要求的,不得安装。四、施工操作及质量要求1、管道支架制作安装1。1、根据管线综合排布图，现场放线确定管道支架的安装形式以及加工数量，并根据实际情况绘制制作安装草图，同时在安装草图上对管线和支架进行统一编号，便于后期的预制和安装。1.2、薄壁不锈钢管环压支架间距应符合下表的有关规定。薄壁不锈钢管支架安装最大间距公称通径(DN)1520253240506580100水平管(m)1。01.51。82.02.22。53。03.03。0立管(m)1。52。02。22。52。83。03.53.53。51.3、由于不锈钢材料与异种金属之间,会引起电化学腐蚀，因此管道与支架接触部位用橡胶板隔开，卡环和吊卡同样采用套橡胶管的方法将之与管道隔开。1。4、薄壁不锈钢环压管道固定支架的设置在水平管段上间距为12m,在立管上在每一楼层设置.其根部必须支承在地...
