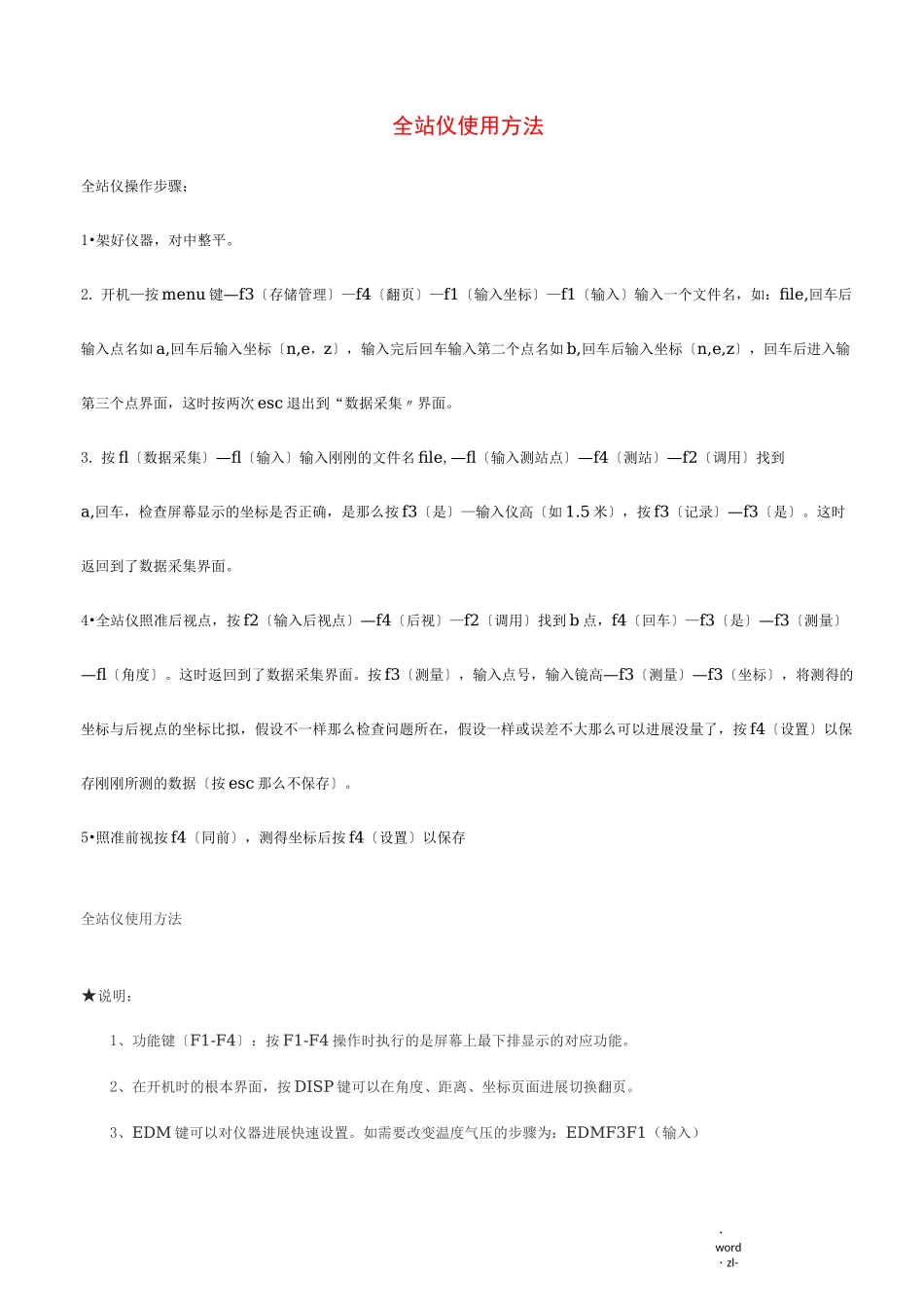

・word・zl-全站仪使用方法全站仪操作步骤:1•架好仪器,对中整平。2.开机—按menu键—f3〔存储管理〕—f4〔翻页〕—f1〔输入坐标〕—f1〔输入〕输入一个文件名,如:file,回车后输入点名如a,回车后输入坐标〔n,e,z〕,输入完后回车输入第二个点名如b,回车后输入坐标〔n,e,z〕,回车后进入输第三个点界面,这时按两次esc退出到“数据采集〃界面。3.按fl〔数据采集〕—fl〔输入〕输入刚刚的文件名file,—fl〔输入测站点〕—f4〔测站〕—f2〔调用〕找到a,回车,检查屏幕显示的坐标是否正确,是那么按f3〔是〕—输入仪高〔如1.5米〕,按f3〔记录〕—f3〔是〕。这时返回到了数据采集界面。4•全站仪照准后视点,按f2〔输入后视点〕—f4〔后视〕—f2〔调用〕找到b点,f4〔回车〕—f3〔是〕—f3〔测量〕—fl〔角度〕。这时返回到了数据采集界面。按f3〔测量〕,输入点号,输入镜高—f3〔测量〕—f3〔坐标〕,将测得的坐标与后视点的坐标比拟,假设不一样那么检查问题所在,假设一样或误差不大那么可以进展没量了,按f4〔设置〕以保存刚刚所测的数据〔按esc那么不保存〕。5•照准前视按f4〔同前〕,测得坐标后按f4〔设置〕以保存全站仪使用方法★说明:1、功能键〔F1-F4〕:按F1-F4操作时执行的是屏幕上最下排显示的对应功能。2、在开机时的根本界面,按DISP键可以在角度、距离、坐标页面进展切换翻页。3、EDM键可以对仪器进展快速设置。如需要改变温度气压的步骤为:EDMF3F1(输入)・word・zl-4、RTS632全站仪为了方便全站仪数据的管理,在外业采集数据时需要新建或翻开一个测量文件。RTS632的文件有两种类型,一种是测量文件,用于保存测量的角度、距离、坐标等原始数据,另一种是坐标文件,里面只保存点号与坐标。保存在坐标文件的中的点才能通过输入点号进展调用。外业测量的点默认保存在测量文件中,要想把坐标同时保存在坐标文件中需进展入下设置:①MENUF2然后按向下键翻页显示数据采集菜单2/2页。②按[F3](参数设置)键。③按[F2](坐标自动计算)键。④按[F1](是)键。⑤按[ESC](退出)键,那么设置已改变,那么碎部点测量中所测的数据在储存时即可转存为坐标文件,可以作为控制点进展调用。5、建站过程中点的输入与调用细节说明:如果坐标文件中已有的点那么只需按“输入"对应的F1输入点号即可,仪器会自动调用点号对应的坐标。如果坐标文件中没有的点那么不能先输入点号,否那么会提示无此点。输入坐标和点号的方法为按坐标对应的F4,先输入坐标再按提示输入点号即可。★用全站仪采集外业地形点的步骤:一、把仪器置于点上,整平对中,开机,旋转望远镜进入测量根本界面。二、输入点:MENU〔菜单〕按EDM〔向下翻页〕F1〔存储管理〕按EDM〔向下翻页〕F1〔输入坐标〕输入文件名输入点的点号与坐标。把需要输入的点输好后再按ESC退出。三、根本界面下MENUF2(数据采集)提示输入测量文件名,F4〔确认〕可翻开默认上次的文件;或者F1〔输入〕建立一个新文件。建好后会进入数据采集页面。四、数据采集页面下F1〔测站设置〕么如果此测站点点号与坐标已在第二步输入,请按照下面第五步操作。如没有在第二步输入测站点的坐标请按照下面第六步操作。五、F1〔输入〕输入点号濟俞好后按两次EDM〔向下键〕辺1输入仪器高辺3〔记录〕会自动跳回数据采集页面。・word・zl-六、F4〔坐标〕濟俞入N、E、ZaF4〔确认〕濟俞入点号么F4〔确认〕濟俞好后按两次EDM〔向下键〕a输入仪器高辺3〔记录〕会自动跳回数据采集页面。七、数据采集页面下F2〔后视点设置〕a如果是没有后视点需假设北方向,请按照下面第八步操作。如果后视是点,请按照下面第九步操作。八、a仪器望远镜瞄准北方向F4(置零)a提示是否已照准,按F3〔是〕a自动跳回数据采集页面九、a仪器望远镜瞄准后视点,F2〔后视〕a如后视点点号与坐标已保存于仪器中那么按FI〔输入〕输入后视点点号aF4〔确认〕a提示是否已照准,按F3〔是〕a自动回到后视设置页面。a按ESC退回到数据采集页面。注:{如后视点点号与坐标未保存于仪器中那么按F3〔坐标〕a输入N、EaF4〔确认〕a提示是否已照准,按F3〔是〕a自动回到后视设置页面。a按ESC退...
