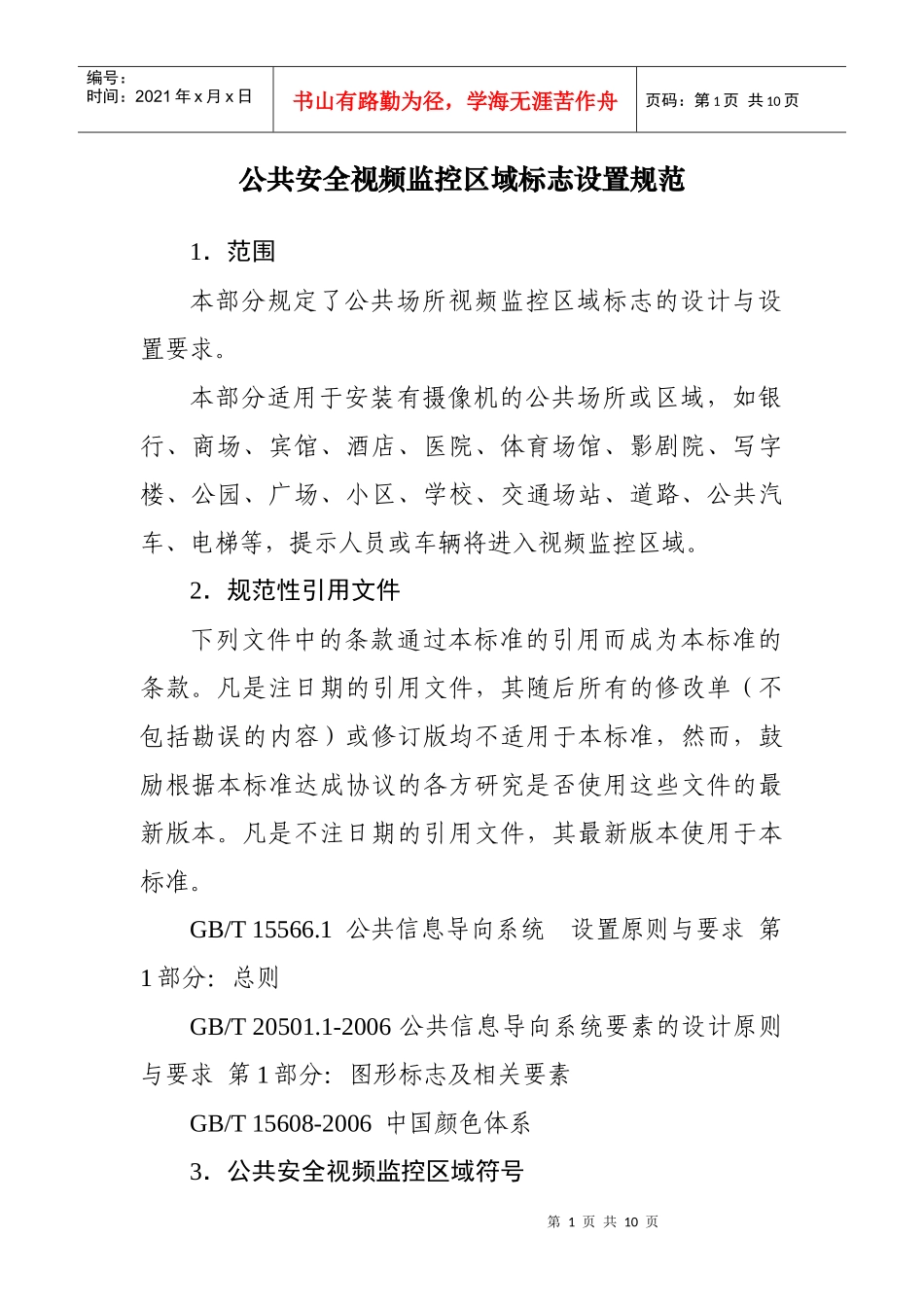

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页公共安全视频监控区域标志设置规范1．范围本部分规定了公共场所视频监控区域标志的设计与设置要求。本部分适用于安装有摄像机的公共场所或区域，如银行、商场、宾馆、酒店、医院、体育场馆、影剧院、写字楼、公园、广场、小区、学校、交通场站、道路、公共汽车、电梯等，提示人员或车辆将进入视频监控区域。2．规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本使用于本标准。GB/T15566.1公共信息导向系统设置原则与要求第1部分：总则GB/T20501.1-2006公共信息导向系统要素的设计原则与要求第1部分：图形标志及相关要素GB/T15608-2006中国颜色体系3．公共安全视频监控区域符号第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页公共安全视频监控区域符号见图1。图1公共安全视频监控符号4．视频监控区域标志的设计4.1标志版面。4.1.1视频监控区域标志分为单图、竖式图文组合和横式图文组合三种表现形式，其版面设计的尺寸要求见图2～图4。a——图形标志尺寸；as——图形符号尺寸；R——图形标志倒角半径。图2单图标志尺寸第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页图3竖式图文组合标志尺寸图4横式图文组合标志尺寸4.1.2视频监控区域标志上的中文应使用黑体字体，英文应使用Arial字体。中文和英文的行间距应为中文行高的0.25倍，英文行高应为中文行高的0.5倍。4.2标志尺寸第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页4.2.1标志的最小尺寸应根据标志的最大观察距离确定，标志的尺寸与最大观察距离间的关系由以下公式确定：a=25L/1000式中：a——标志尺寸，单位为米（m）；L——最大观察距离，单位为米（m）。4.2.2标志的最大观察距离确定后，应按表1所示的标志尺寸系列确定标志的尺寸。表1标志尺寸系列单位：米最大观察距离（L）图形标志尺寸（a）单图标志尺寸竖式图文组合标志尺寸横式图文组合标志尺寸高（1.40a）宽（1.40a）高（2.10a）宽（1.40a）高（1.40a）宽（2.95a）0
