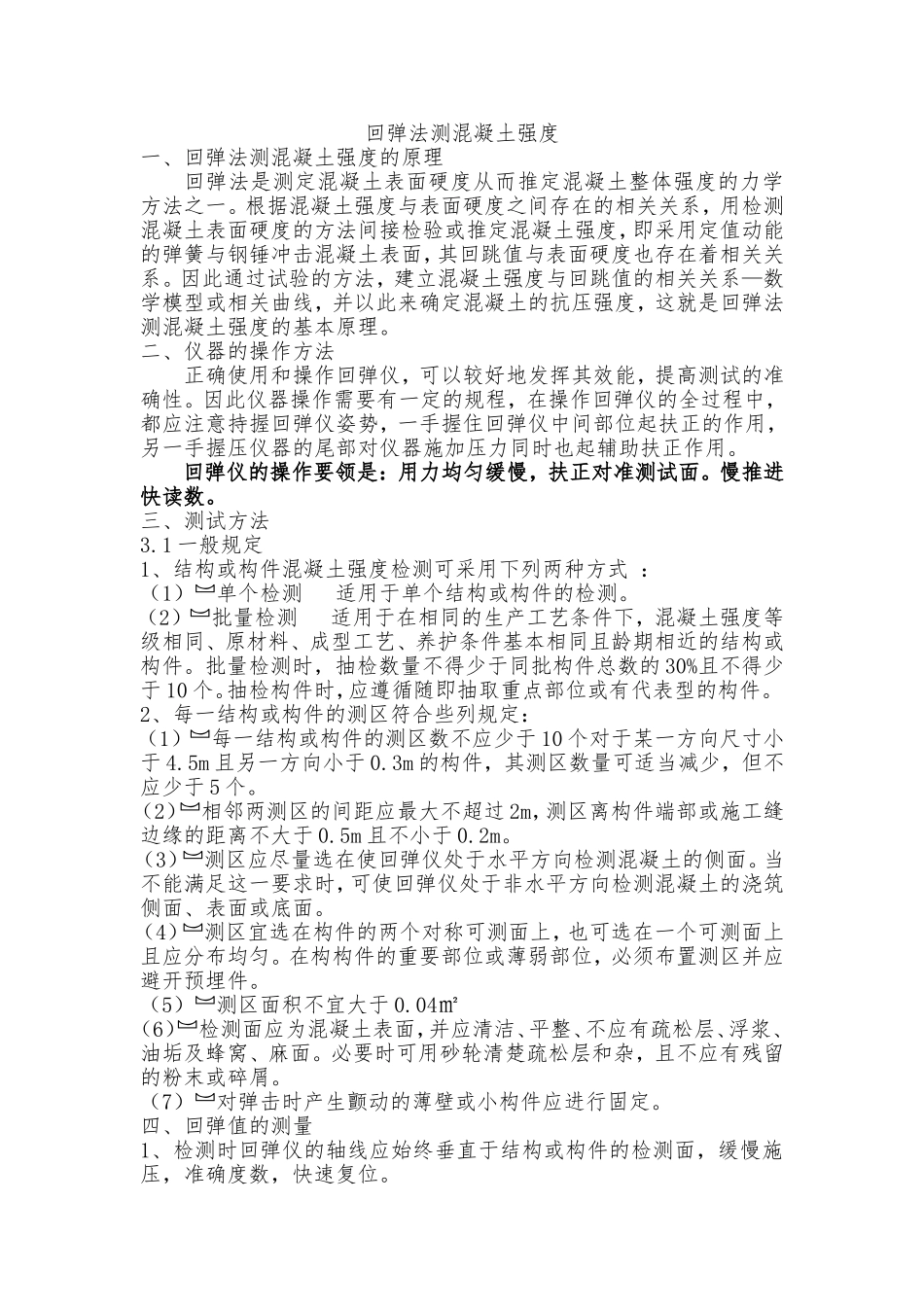

回弹法测混凝土强度一、回弹法测混凝土强度的原理回弹法是测定混凝土表面硬度从而推定混凝土整体强度的力学方法之一。根据混凝土强度与表面硬度之间存在的相关关系,用检测混凝土表面硬度的方法间接检验或推定混凝土强度,即采用定值动能的弹簧与钢锤冲击混凝土表面,其回跳值与表面硬度也存在着相关关系。因此通过试验的方法,建立混凝土强度与回跳值的相关关系—数学模型或相关曲线,并以此来确定混凝土的抗压强度,这就是回弹法测混凝土强度的基本原理。二、仪器的操作方法正确使用和操作回弹仪,可以较好地发挥其效能,提高测试的准确性。因此仪器操作需要有一定的规程,在操作回弹仪的全过程中,都应注意持握回弹仪姿势,一手握住回弹仪中间部位起扶正的作用,另一手握压仪器的尾部对仪器施加压力同时也起辅助扶正作用。回弹仪的操作要领是:用力均匀缓慢,扶正对准测试面。慢推进快读数。三、测试方法3.1一般规定1、结构或构件混凝土强度检测可采用下列两种方式:(1)单个检测适用于单个结构或构件的检测。(2)批量检测适用于在相同的生产工艺条件下,混凝土强度等级相同、原材料、成型工艺、养护条件基本相同且龄期相近的结构或构件。批量检测时,抽检数量不得少于同批构件总数的30%且不得少于10个。抽检构件时,应遵循随即抽取重点部位或有代表型的构件。2、每一结构或构件的测区符合些列规定:(1)每一结构或构件的测区数不应少于10个对于某一方向尺寸小于4.5m且另一方向小于0.3m的构件,其测区数量可适当减少,但不应少于5个。(2)相邻两测区的间距应最大不超过2m,测区离构件端部或施工缝边缘的距离不大于0.5m且不小于0.2m。(3)测区应尽量选在使回弹仪处于水平方向检测混凝土的侧面。当不能满足这一要求时,可使回弹仪处于非水平方向检测混凝土的浇筑侧面、表面或底面。(4)测区宜选在构件的两个对称可测面上,也可选在一个可测面上且应分布均匀。在构构件的重要部位或薄弱部位,必须布置测区并应避开预埋件。(5)测区面积不宜大于0.04㎡(6)检测面应为混凝土表面,并应清洁、平整、不应有疏松层、浮浆、油垢及蜂窝、麻面。必要时可用砂轮清楚疏松层和杂,且不应有残留的粉末或碎屑。(7)对弹击时产生颤动的薄壁或小构件应进行固定。四、回弹值的测量1、检测时回弹仪的轴线应始终垂直于结构或构件的检测面,缓慢施压,准确度数,快速复位。2、测点宜在测区内均匀分布,相邻两点的净距离不宜小于2cm测点距外露钢筋、预埋件的距离不宜小于3cm。测点不应分布在气孔或外露石子上,同一点只能弹一次。每一测区记录16个回弹值,每一测点的回弹值精确到1。五、碳化深度的测量1、回弹值测量完毕后,在有代表性的位置上测量混凝土的碳化深度值,测点数不应小于构件测区数的30%,取其平均值为该构件每测区的碳化深度值。当碳化深度极差大于2时应在每一测区测量碳化深度值。2、碳化深度的测量,可采用适当的工具在测区表面形成直径15mm的孔洞,其深度应大于混凝土的碳化深度。孔洞中的粉末和碎屑应清除干净,并不能使用水清洗。用1%的酚酞酒精溶液滴在孔内壁边缘处,已碳化的混凝土颜色不变,未碳化的混凝土变为红色,当已碳化和未碳化界线清楚时,用深度测量工具测量已碳化混凝土的深度,测量不应小于3次,取平均值精确至0.5mm。六、回弹仪的技术要求6.1.1测定回弹值的仪器,宜采用示值系统为指针直读式的混凝土回弹仪。6.1.2回弹仪必须具有制造厂的产品合格证及检定单位的检定合格证,并应在回弹仪的明显位置上具有下列标志:名称、型号、制造厂名(或商标)、出厂编号、出厂日期和中国计量器具制造许可证标志CMC及许可证证号等。6.1.3回弹仪应符合下列标准状态的要求:1水平弹击时,弹击锤脱钩的瞬间,回弹仪的标准能量应为2.207J;2弹击锤与弹击杆碰撞的瞬,弹击拉簧应处于自由状态,此时弹击锤起跳点应相应于指针指示刻度尺上"0"处;3在洛氏硬度HRC为602的钢砧上,回弹仪的率定值应为802。6.1.4回弹仪使用时的环境温度为-4-40℃6.2检定6.2.1回弹仪具有下列情况之一时应送检定单位检定:1新回弹仪启用前;2超过检定有效期限(有效期为半年);3累计弹...
