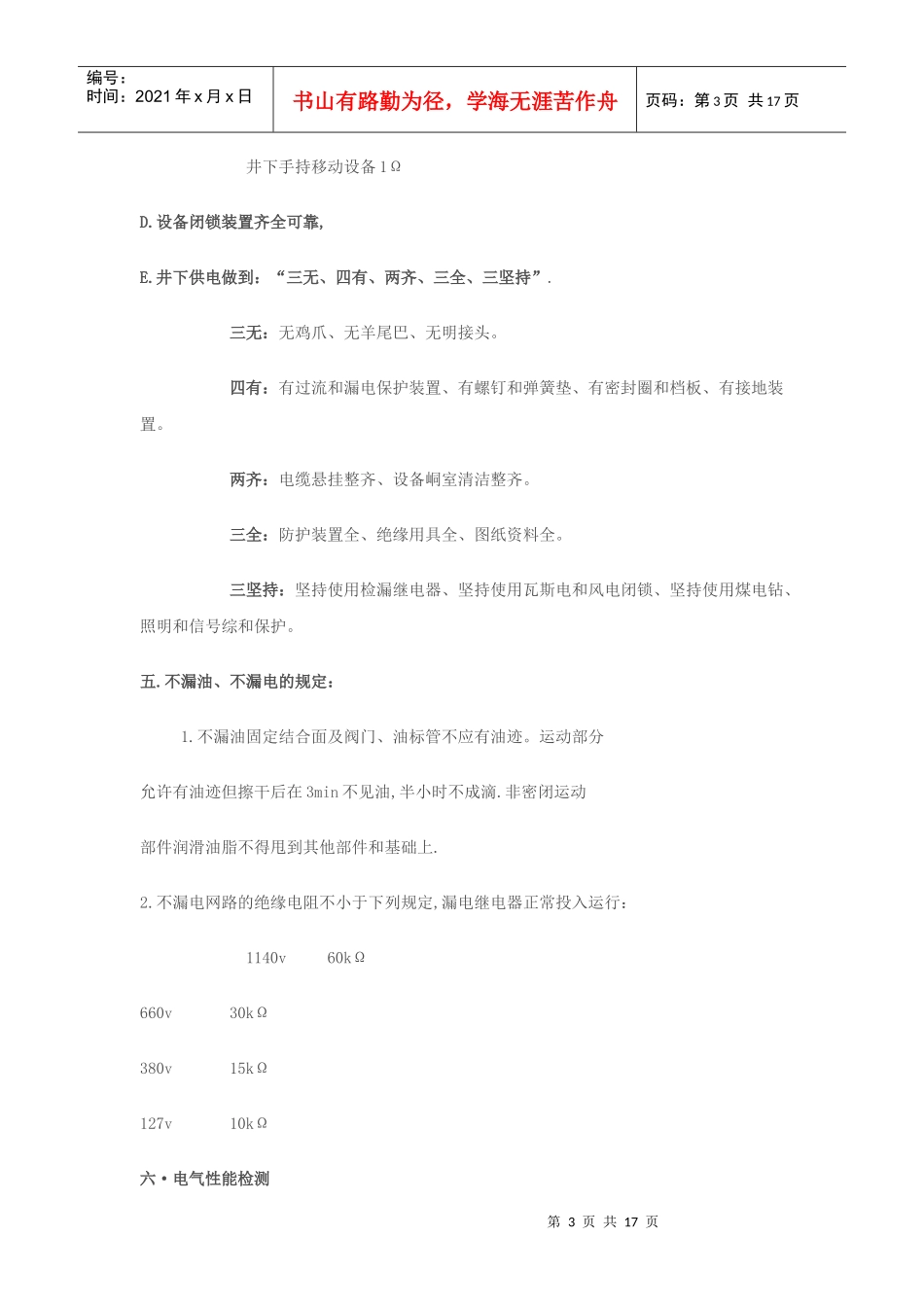

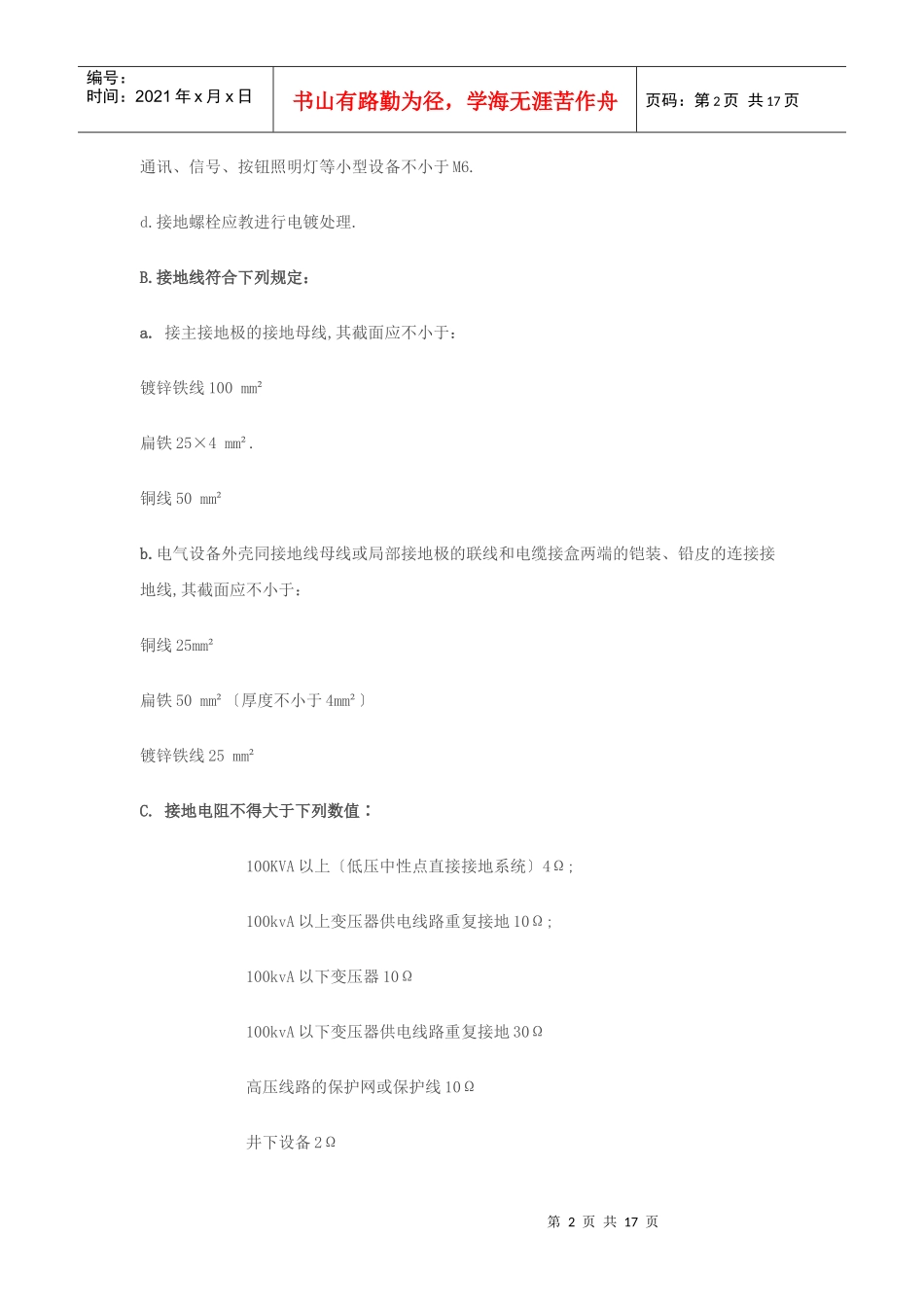

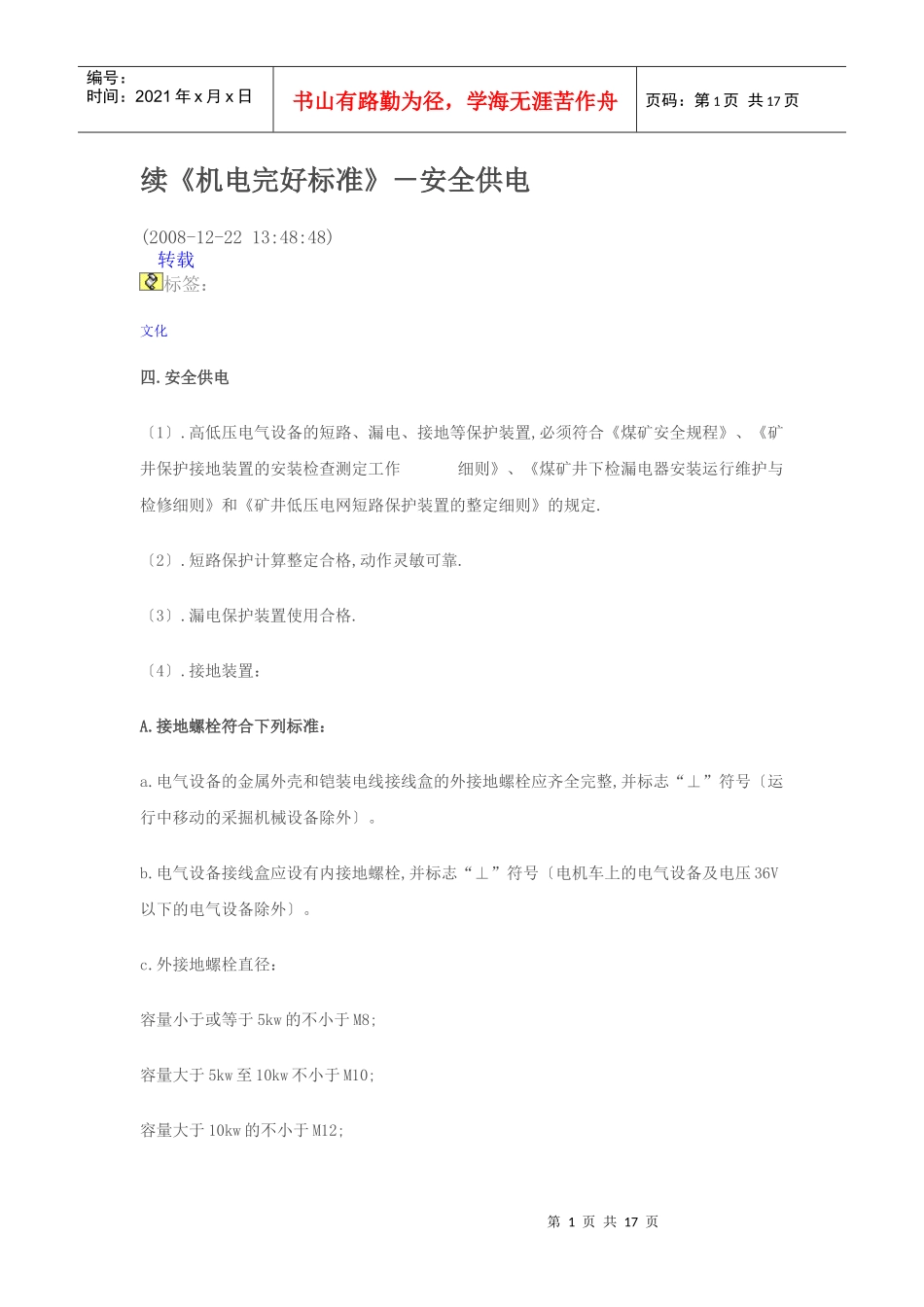

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页续《机电完好标准》－安全供电(2008-12-2213:48:48)转载标签：文化四.安全供电〔1〕.高低压电气设备的短路、漏电、接地等保护装置,必须符合《煤矿安全规程》、《矿井保护接地装置的安装检查测定工作细则》、《煤矿井下检漏电器安装运行维护与检修细则》和《矿井低压电网短路保护装置的整定细则》的规定.〔2〕.短路保护计算整定合格,动作灵敏可靠.〔3〕.漏电保护装置使用合格.〔4〕.接地装置：A.接地螺栓符合下列标准：a.电气设备的金属外壳和铠装电线接线盒的外接地螺栓应齐全完整,并标志“⊥”符号〔运行中移动的采掘机械设备除外〕。b.电气设备接线盒应设有内接地螺栓,并标志“⊥”符号〔电机车上的电气设备及电压36V以下的电气设备除外〕。c.外接地螺栓直径：容量小于或等于5kw的不小于M8;容量大于5kw至10kw不小于M10;容量大于10kw的不小于M12;第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页通讯、信号、按钮照明灯等小型设备不小于M6.d.接地螺栓应教进行电镀处理.B.接地线符合下列规定：a.接主接地极的接地母线,其截面应不小于：镀锌铁线100mm²扁铁25×4mm².铜线50mm²b.电气设备外壳同接地线母线或局部接地极的联线和电缆接盒两端的铠装、铅皮的连接接地线,其截面应不小于：铜线25mm²扁铁50mm²〔厚度不小于4mm²〕镀锌铁线25mm²C.接地电阻不得大于下列数值∶100KVA以上〔低压中性点直接接地系统〕4Ω;100kvA以上变压器供电线路重复接地10Ω;100kvA以下变压器10Ω100kvA以下变压器供电线路重复接地30Ω高压线路的保护网或保护线10Ω井下设备2Ω第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页井下手持移动设备1ΩD.设备闭锁装置齐全可靠,E.井下供电做到：“三无、四有、两齐、三全、三坚持”.三无：无鸡爪、无羊尾巴、无明接头。四有：有过流和漏电保护装置、有螺钉和弹簧垫、有密封圈和档板、有接地装置。两齐：电缆悬挂整齐、设备峒室清洁整齐。三全：防护装置全、绝缘用具全、图纸资料全。三坚持：坚持使用检漏继电器、坚持使用瓦斯电和风电闭锁、坚持使用煤电钻、照明和信号综和保护。五.不漏油、不漏电的规定：1.不漏油固定结合面及阀门、油标管不应有油迹。运动部分允许有油迹但擦干后在3min不见油,半小时不成滴.非密闭运动部件润滑油脂不得甩到其他部件和基础上.2.不漏电网路的绝缘电阻不小于下列规定,漏电继电器正常投入运行：1140v60kΩ660v30kΩ380v15kΩ127v10kΩ六·电气性能检测第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页1.电气设备绝缘性能必须按《煤矿电气试验规程〔试行〕》规定的周期和项目进行试验，并符合标准，有记录可考查。2.绝缘油,新油使用前做油脂分析;运行中的油,每年做一次简化分析;多油断路器的油,每半年进行一次耐压试验.其它试验项目应《煤矿电气试验规程〔试行〕》规定进行,有记录可考查。3.继电保护装置计算整定检验,每年进行一次;对矿井电源的继电保护装置,每半年检验一次,并符合整定方案,有记录可考查。4.指示回转仪表应每半年检验一次,其准确等级不得低于2.5级;电源计量仪表应每半年检验一次,其准确等级不得低于1.0级.有记录可考查。七.设备使用1.高低压开关的选用应符合《煤矿安全规程》的要求,与被控制设备的容量应匹配,有下列情况之一,不得评定为完好设备.a.超容量,超电压等级使用者;b.不符合使用范围者;c.继电保护失灵,熔体选用不合格;d.隔爆磁力启动器用小喇叭嘴引出动力者.2.井下隔爆型电气设备,必须有在下井前,经过指定的隔爆电气设备检查员检查出具的合格证,否则一律不得评定为完好.八.安全防护1.机房〔峒室〕和电气设备,一切可能危及人身安全的裸露带电部分及转动部位,均设防护罩、防护栏,并悬挂危险警告标志.2.机房〔峒室〕应备有符合规定的防火器材.第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页3.机房〔峒室〕不得存放...
