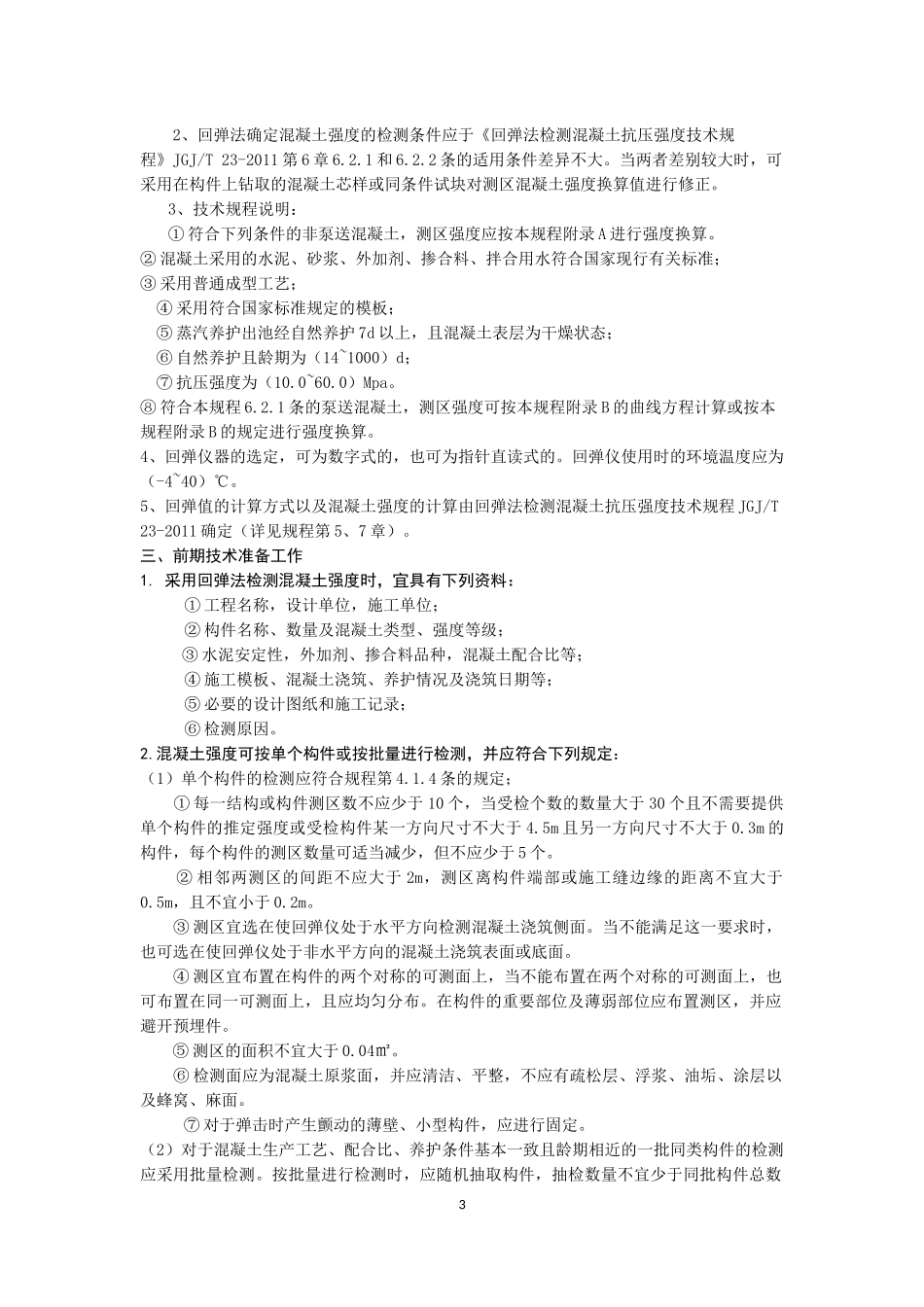

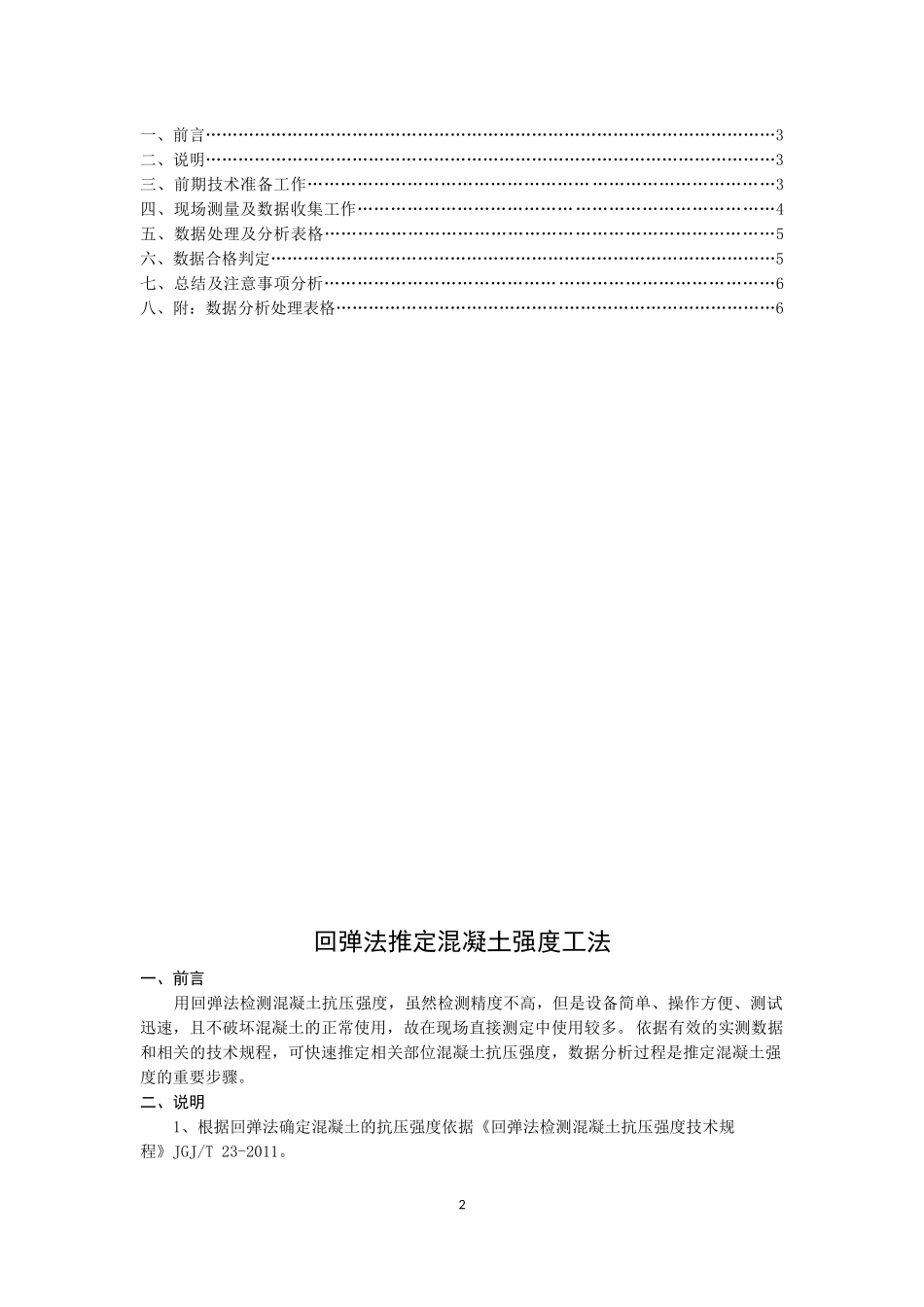

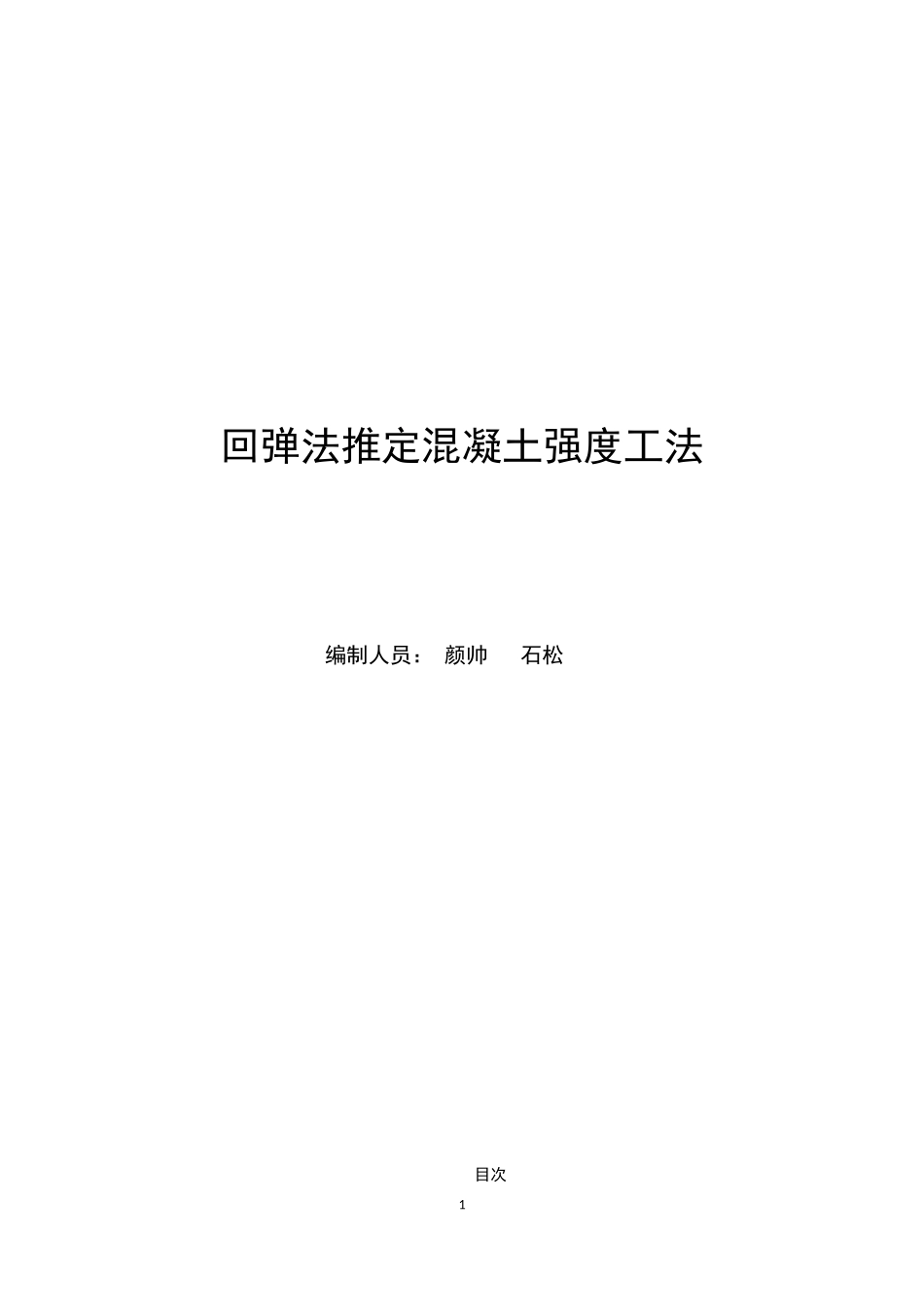

回弹法推定混凝土强度工法编制人员：颜帅石松目次1一、前言……………………………………………………………………………………………3二、说明……………………………………………………………………………………………3三、前期技术准备工作…………………………………………………………………………3四、现场测量及数据收集工作…………………………………………………………………4五、数据处理及分析表格………………………………………………………………………5六、数据合格判定…………………………………………………………………………………5七、总结及注意事项分析………………………………………………………………………6八、附：数据分析处理表格………………………………………………………………………6回弹法推定混凝土强度工法一、前言用回弹法检测混凝土抗压强度，虽然检测精度不高，但是设备简单、操作方便、测试迅速，且不破坏混凝土的正常使用，故在现场直接测定中使用较多。依据有效的实测数据和相关的技术规程，可快速推定相关部位混凝土抗压强度，数据分析过程是推定混凝土强度的重要步骤。二、说明1、根据回弹法确定混凝土的抗压强度依据《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011。22、回弹法确定混凝土强度的检测条件应于《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011第6章6.2.1和6.2.2条的适用条件差异不大。当两者差别较大时，可采用在构件上钻取的混凝土芯样或同条件试块对测区混凝土强度换算值进行修正。3、技术规程说明：①符合下列条件的非泵送混凝土，测区强度应按本规程附录A进行强度换算。②混凝土采用的水泥、砂浆、外加剂、掺合料、拌合用水符合国家现行有关标准；③采用普通成型工艺；④采用符合国家标准规定的模板；⑤蒸汽养护出池经自然养护7d以上，且混凝土表层为干燥状态；⑥自然养护且龄期为（14~1000）d；⑦抗压强度为（10.0~60.0）Mpa。⑧符合本规程6.2.1条的泵送混凝土，测区强度可按本规程附录B的曲线方程计算或按本规程附录B的规定进行强度换算。4、回弹仪器的选定，可为数字式的，也可为指针直读式的。回弹仪使用时的环境温度应为（-4~40）℃。5、回弹值的计算方式以及混凝土强度的计算由回弹法检测混凝土抗压强度技术规程JGJ/T23-2011确定（详见规程第5、7章）。三、前期技术准备工作1.采用回弹法检测混凝土强度时，宜具有下列资料：①工程名称，设计单位，施工单位；②构件名称、数量及混凝土类型、强度等级；③水泥安定性，外加剂、掺合料品种，混凝土配合比等；④施工模板、混凝土浇筑、养护情况及浇筑日期等；⑤必要的设计图纸和施工记录；⑥检测原因。2.混凝土强度可按单个构件或按批量进行检测，并应符合下列规定：（1）单个构件的检测应符合规程第4.1.4条的规定；①每一结构或构件测区数不应少于10个，当受检个数的数量大于30个且不需要提供单个构件的推定强度或受检构件某一方向尺寸不大于4.5m且另一方向尺寸不大于0.3m的构件，每个构件的测区数量可适当减少，但不应少于5个。②相邻两测区的间距不应大于2m，测区离构件端部或施工缝边缘的距离不宜大于0.5m，且不宜小于0.2m。③测区宜选在使回弹仪处于水平方向检测混凝土浇筑侧面。当不能满足这一要求时，也可选在使回弹仪处于非水平方向的混凝土浇筑表面或底面。④测区宜布置在构件的两个对称的可测面上，当不能布置在两个对称的可测面上，也可布置在同一可测面上，且应均匀分布。在构件的重要部位及薄弱部位应布置测区，并应避开预埋件。⑤测区的面积不宜大于0.04㎡。⑥检测面应为混凝土原浆面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面。⑦对于弹击时产生颤动的薄壁、小型构件，应进行固定。（2）对于混凝土生产工艺、配合比、养护条件基本一致且龄期相近的一批同类构件的检测应采用批量检测。按批量进行检测时，应随机抽取构件，抽检数量不宜少于同批构件总数3的30%且不宜少于10件。当检验批构件数量大于30个时，抽样构件数量可适当调整，并不得少于国家现行有关标准规定的最少抽检数量。3.测区应标有清晰的编号，并应在记...
