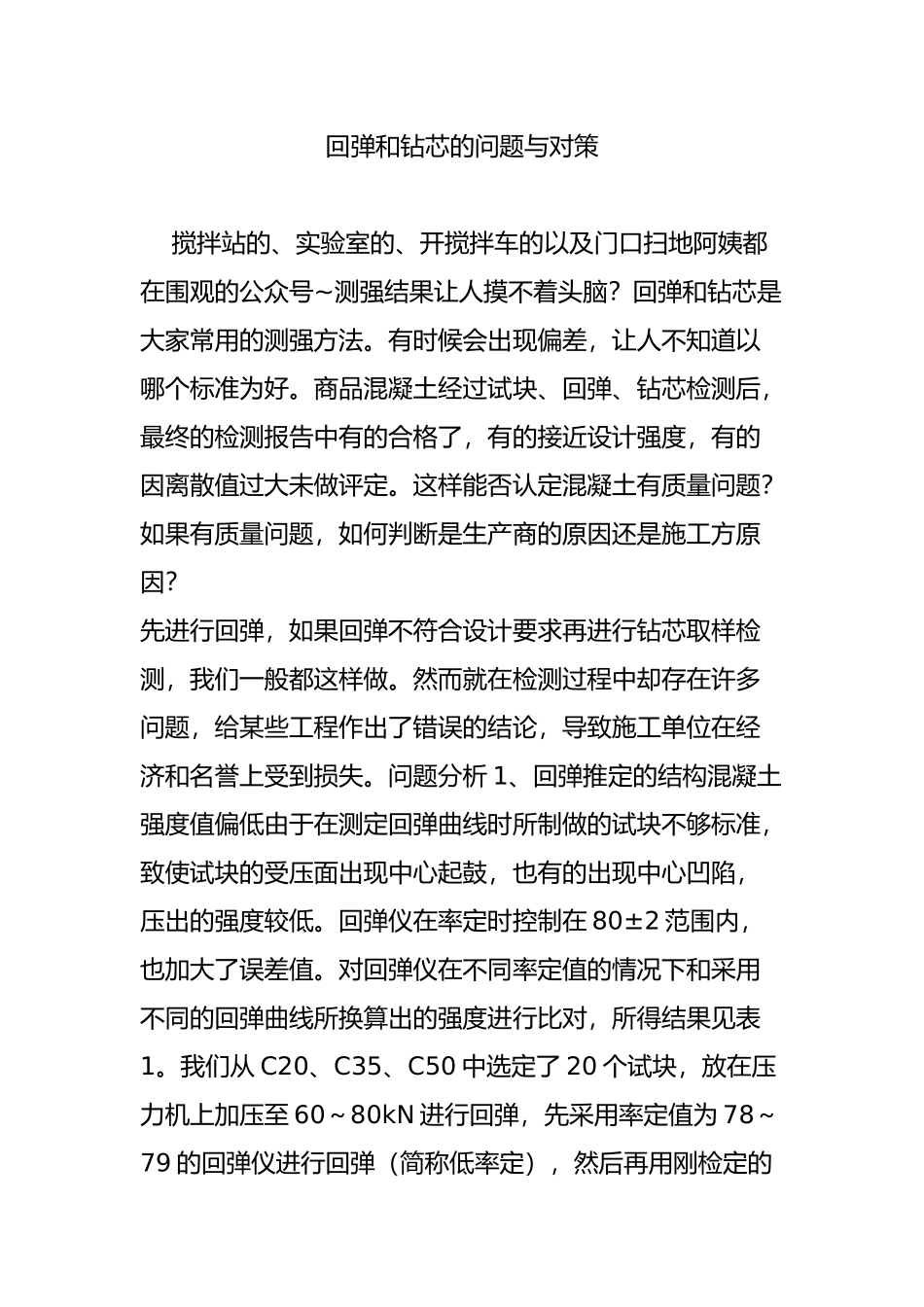

回弹和钻芯的问题与对策VIP免费

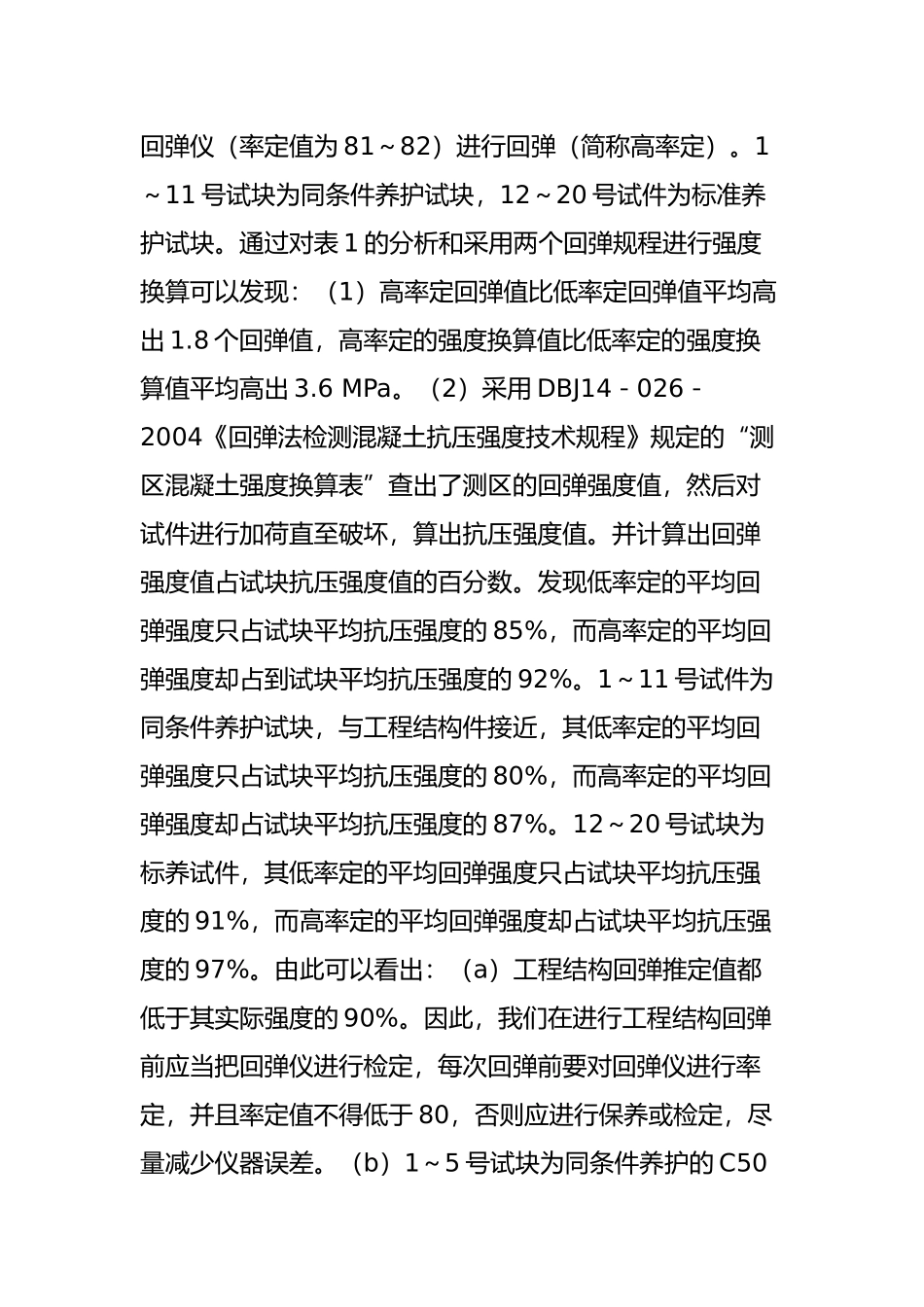

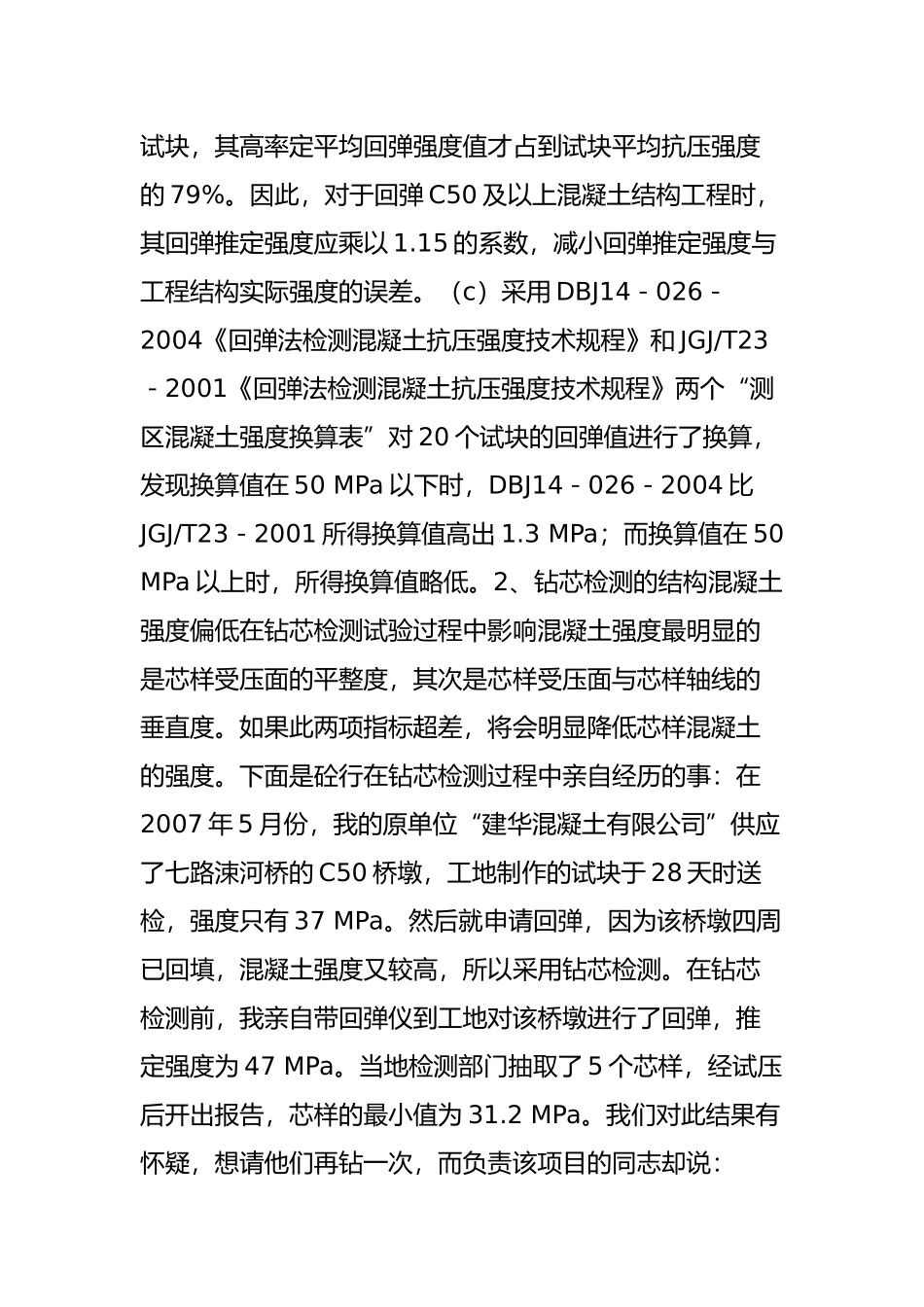

回弹和钻芯的问题与对策搅拌站的、实验室的、开搅拌车的以及门口扫地阿姨都在围观的公众号~测强结果让人摸不着头脑？回弹和钻芯是大家常用的测强方法。有时候会出现偏差，让人不知道以哪个标准为好。商品混凝土经过试块、回弹、钻芯检测后，最终的检测报告中有的合格了，有的接近设计强度，有的因离散值过大未做评定。这样能否认定混凝土有质量问题？如果有质量问题，如何判断是生产商的原因还是施工方原因？先进行回弹，如果回弹不符合设计要求再进行钻芯取样检测，我们一般都这样做。然而就在检测过程中却存在许多问题，给某些工程作出了错误的结论，导致施工单位在经济和名誉上受到损失。问题分析1、回弹推定的结构混凝土强度值偏低由于在测定回弹曲线时所制做的试块不够标准，致使试块的受压面出现中心起鼓，也有的出现中心凹陷，压出的强度较低。回弹仪在率定时控制在80±2范围内，也加大了误差值。对回弹仪在不同率定值的情况下和采用不同的回弹曲线所换算出的强度进行比对，所得结果见表1。我们从C20、C35、C50中选定了20个试块，放在压力机上加压至60～80kN进行回弹，先采用率定值为78～79的回弹仪进行回弹（简称低率定），然后再用刚检定的回弹仪（率定值为81～82）进行回弹（简称高率定）。1～11号试块为同条件养护试块，12～20号试件为标准养护试块。通过对表1的分析和采用两个回弹规程进行强度换算可以发现：（1）高率定回弹值比低率定回弹值平均高出1.8个回弹值，高率定的强度换算值比低率定的强度换算值平均高出3.6MPa。（2）采用DBJ14－026－2004《回弹法检测混凝土抗压强度技术规程》规定的“测区混凝土强度换算表”查出了测区的回弹强度值，然后对试件进行加荷直至破坏，算出抗压强度值。并计算出回弹强度值占试块抗压强度值的百分数。发现低率定的平均回弹强度只占试块平均抗压强度的85%，而高率定的平均回弹强度却占到试块平均抗压强度的92%。1～11号试件为同条件养护试块，与工程结构件接近，其低率定的平均回弹强度只占试块平均抗压强度的80%，而高率定的平均回弹强度却占试块平均抗压强度的87%。12～20号试块为标养试件，其低率定的平均回弹强度只占试块平均抗压强度的91%，而高率定的平均回弹强度却占试块平均抗压强度的97%。由此可以看出：（a）工程结构回弹推定值都低于其实际强度的90%。因此，我们在进行工程结构回弹前应当把回弹仪进行检定，每次回弹前要对回弹仪进行率定，并且率定值不得低于80，否则应进行保养或检定，尽量减少仪器误差。（b）1～5号试块为同条件养护的C50试块，其高率定平均回弹强度值才占到试块平均抗压强度的79%。因此，对于回弹C50及以上混凝土结构工程时，其回弹推定强度应乘以1.15的系数，减小回弹推定强度与工程结构实际强度的误差。（c）采用DBJ14－026－2004《回弹法检测混凝土抗压强度技术规程》和JGJ/T23－2001《回弹法检测混凝土抗压强度技术规程》两个“测区混凝土强度换算表”对20个试块的回弹值进行了换算，发现换算值在50MPa以下时，DBJ14－026－2004比JGJ/T23－2001所得换算值高出1.3MPa；而换算值在50MPa以上时，所得换算值略低。2、钻芯检测的结构混凝土强度偏低在钻芯检测试验过程中影响混凝土强度最明显的是芯样受压面的平整度，其次是芯样受压面与芯样轴线的垂直度。如果此两项指标超差，将会明显降低芯样混凝土的强度。下面是砼行在钻芯检测过程中亲自经历的事：在2007年5月份，我的原单位“建华混凝土有限公司”供应了七路涑河桥的C50桥墩，工地制作的试块于28天时送检，强度只有37MPa。然后就申请回弹，因为该桥墩四周已回填，混凝土强度又较高，所以采用钻芯检测。在钻芯检测前，我亲自带回弹仪到工地对该桥墩进行了回弹，推定强度为47MPa。当地检测部门抽取了5个芯样，经试压后开出报告，芯样的最小值为31.2MPa。我们对此结果有怀疑，想请他们再钻一次，而负责该项目的同志却说：“不必再钻了，找设计人员验算一下该怎么处理吧”。我和公司总经理商量后决定，请一家省级检测中心来检测。并且与工地项目经理和监理员进行了沟通，他们也同意。我们把省级检测中心的试验人员请到工地后，在供需双方和监理员...
