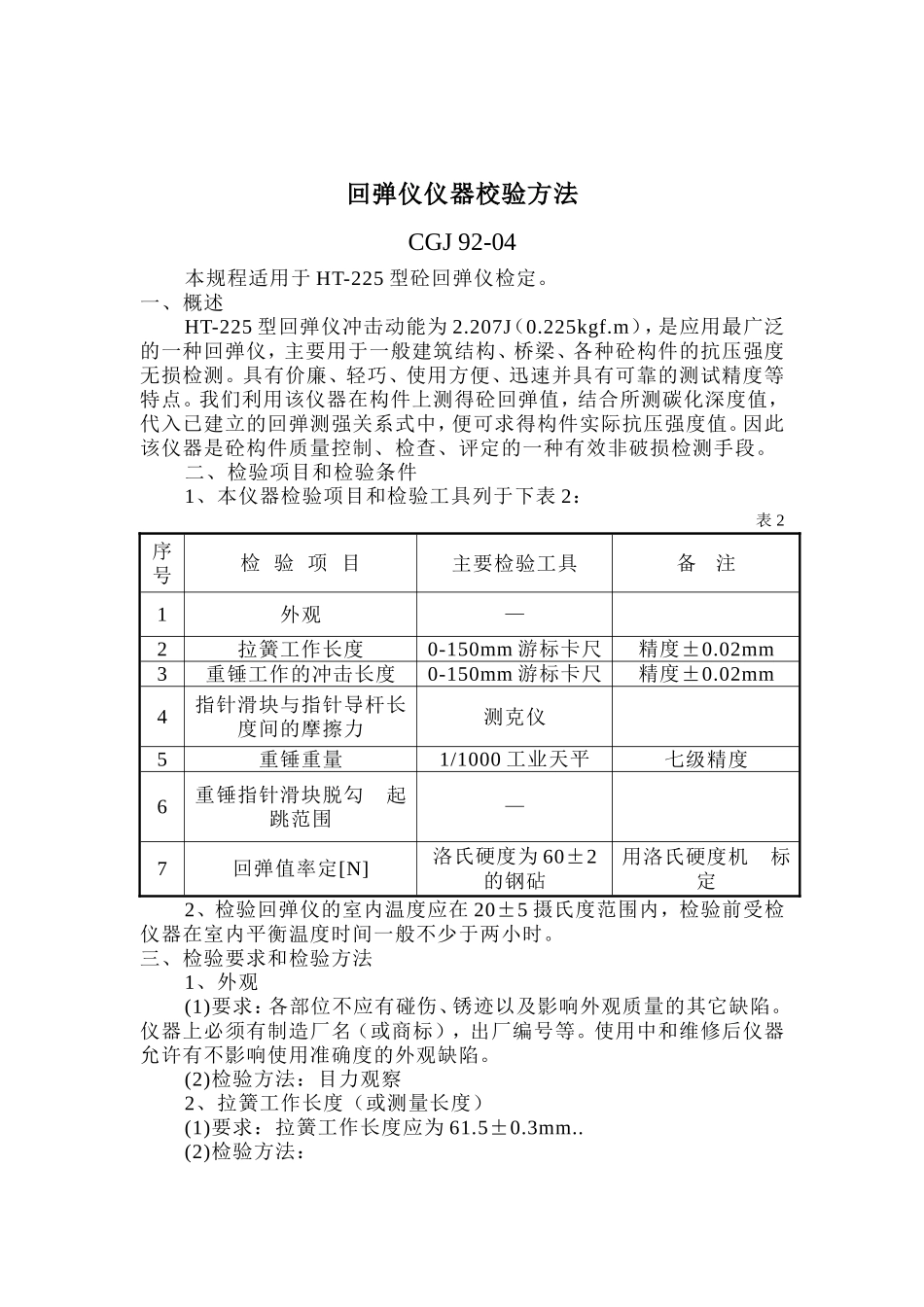

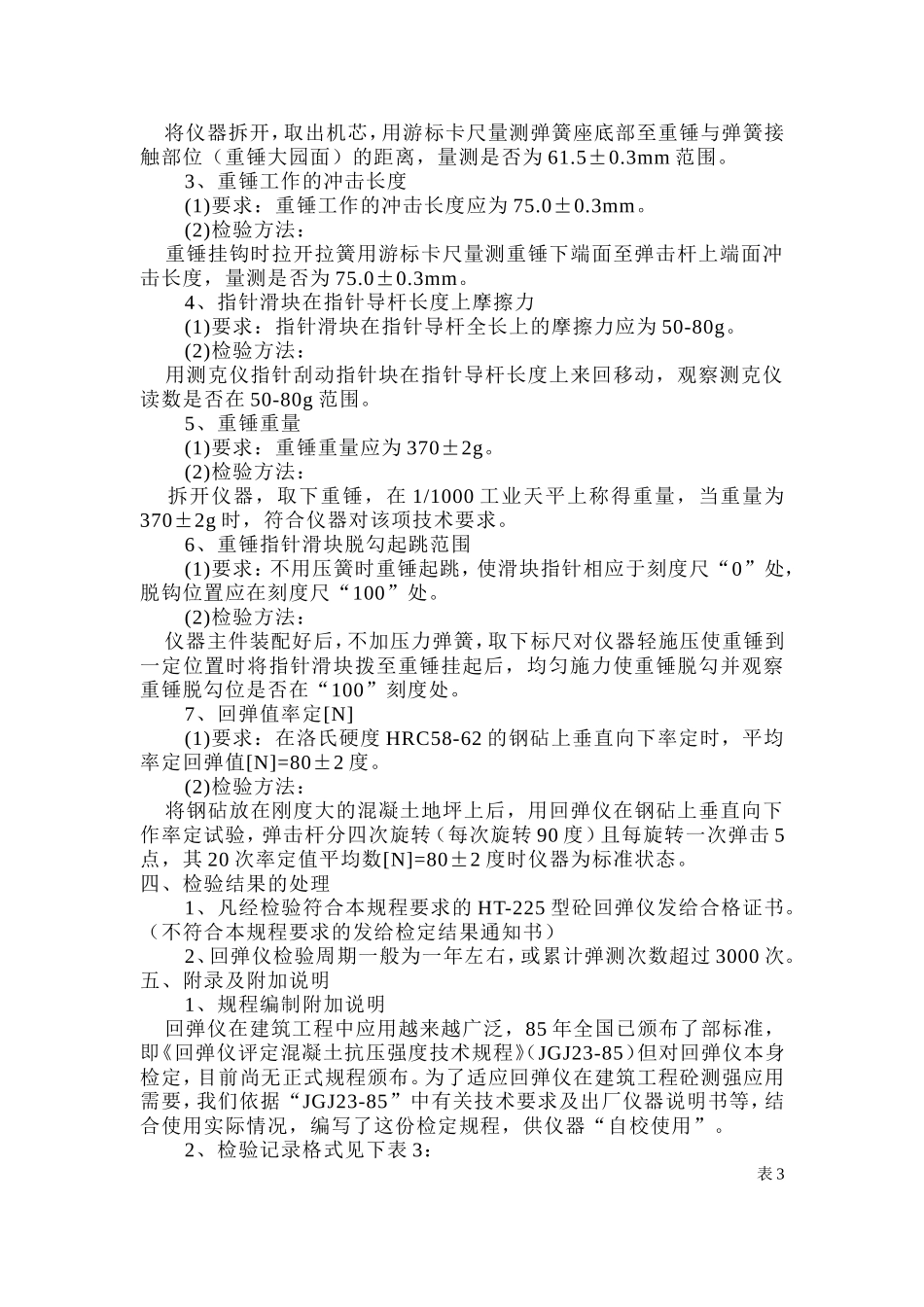

回弹仪仪器校验方法CGJ92-04本规程适用于HT-225型砼回弹仪检定。一、概述HT-225型回弹仪冲击动能为2.207J（0.225kgf.m），是应用最广泛的一种回弹仪，主要用于一般建筑结构、桥梁、各种砼构件的抗压强度无损检测。具有价廉、轻巧、使用方便、迅速并具有可靠的测试精度等特点。我们利用该仪器在构件上测得砼回弹值，结合所测碳化深度值，代入已建立的回弹测强关系式中，便可求得构件实际抗压强度值。因此该仪器是砼构件质量控制、检查、评定的一种有效非破损检测手段。二、检验项目和检验条件1、本仪器检验项目和检验工具列于下表2：表2序号检验项目主要检验工具备注1外观—2拉簧工作长度0-150mm游标卡尺精度±0.02mm3重锤工作的冲击长度0-150mm游标卡尺精度±0.02mm4指针滑块与指针导杆长度间的摩擦力测克仪5重锤重量1/1000工业天平七级精度6重锤指针滑块脱勾起跳范围—7回弹值率定[N]洛氏硬度为60±2的钢砧用洛氏硬度机标定2、检验回弹仪的室内温度应在20±5摄氏度范围内，检验前受检仪器在室内平衡温度时间一般不少于两小时。三、检验要求和检验方法1、外观(1)要求：各部位不应有碰伤、锈迹以及影响外观质量的其它缺陷。仪器上必须有制造厂名（或商标），出厂编号等。使用中和维修后仪器允许有不影响使用准确度的外观缺陷。(2)检验方法：目力观察2、拉簧工作长度（或测量长度）(1)要求：拉簧工作长度应为61.5±0.3mm..(2)检验方法：将仪器拆开，取出机芯，用游标卡尺量测弹簧座底部至重锤与弹簧接触部位（重锤大园面）的距离，量测是否为61.5±0.3mm范围。3、重锤工作的冲击长度(1)要求：重锤工作的冲击长度应为75.0±0.3mm。(2)检验方法：重锤挂钩时拉开拉簧用游标卡尺量测重锤下端面至弹击杆上端面冲击长度，量测是否为75.0±0.3mm。4、指针滑块在指针导杆长度上摩擦力(1)要求：指针滑块在指针导杆全长上的摩擦力应为50-80g。(2)检验方法：用测克仪指针刮动指针块在指针导杆长度上来回移动，观察测克仪读数是否在50-80g范围。5、重锤重量(1)要求：重锤重量应为370±2g。(2)检验方法：拆开仪器，取下重锤，在1/1000工业天平上称得重量，当重量为370±2g时，符合仪器对该项技术要求。6、重锤指针滑块脱勾起跳范围(1)要求：不用压簧时重锤起跳，使滑块指针相应于刻度尺“0”处，脱钩位置应在刻度尺“100”处。(2)检验方法：仪器主件装配好后，不加压力弹簧，取下标尺对仪器轻施压使重锤到一定位置时将指针滑块拨至重锤挂起后，均匀施力使重锤脱勾并观察重锤脱勾位是否在“100”刻度处。7、回弹值率定[N](1)要求：在洛氏硬度HRC58-62的钢砧上垂直向下率定时，平均率定回弹值[N]=80±2度。(2)检验方法：将钢砧放在刚度大的混凝土地坪上后，用回弹仪在钢砧上垂直向下作率定试验，弹击杆分四次旋转（每次旋转90度）且每旋转一次弹击5点，其20次率定值平均数[N]=80±2度时仪器为标准状态。四、检验结果的处理1、凡经检验符合本规程要求的HT-225型砼回弹仪发给合格证书。（不符合本规程要求的发给检定结果通知书）2、回弹仪检验周期一般为一年左右，或累计弹测次数超过3000次。五、附录及附加说明1、规程编制附加说明回弹仪在建筑工程中应用越来越广泛，85年全国已颁布了部标准，即《回弹仪评定混凝土抗压强度技术规程》（JGJ23-85）但对回弹仪本身检定，目前尚无正式规程颁布。为了适应回弹仪在建筑工程砼测强应用需要，我们依据“JGJ23-85”中有关技术要求及出厂仪器说明书等，结合使用实际情况，编写了这份检定规程，供仪器“自校使用”。2、检验记录格式见下表3：表3回弹仪检定合格证受检单位名称：地址：电话：检定日期仪器型号出厂编号钢砧率定值检定结果使用有效期：至年月日止主任工程师：检定人员：附：检定条件检校项目仪器应有指标检校数据拉簧自由状态长度(mm)61.5±0.3重锤冲击长度(mm)75±0.3重锤脱钩指针位置100度指针杆摩擦力(g)50-80
