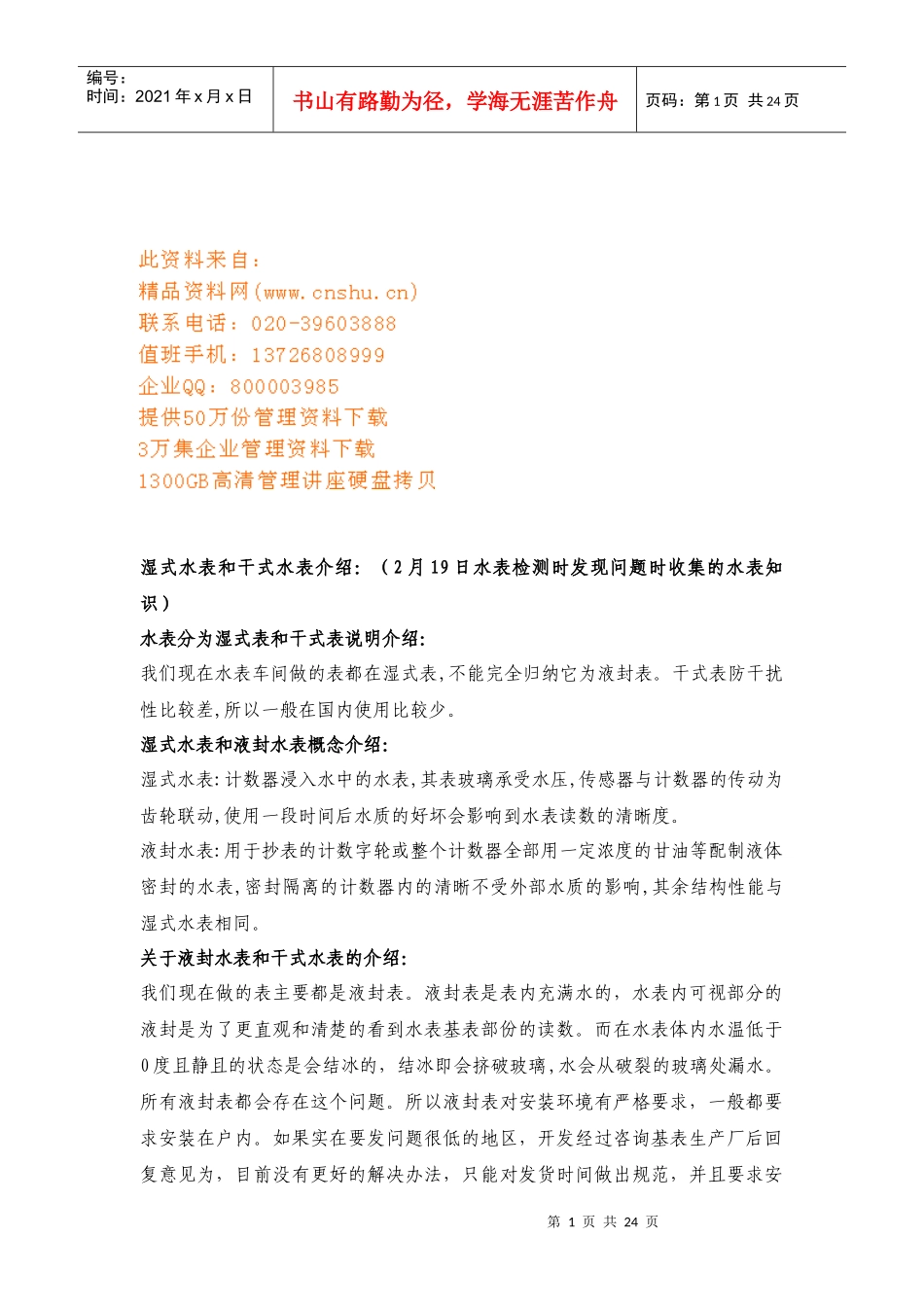

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页湿式水表和干式水表介绍：（2月19日水表检测时发现问题时收集的水表知识）水表分为湿式表和干式表说明介绍：我们现在水表车间做的表都在湿式表,不能完全归纳它为液封表。干式表防干扰性比较差,所以一般在国内使用比较少。湿式水表和液封水表概念介绍：湿式水表:计数器浸入水中的水表,其表玻璃承受水压,传感器与计数器的传动为齿轮联动,使用一段时间后水质的好坏会影响到水表读数的清晰度。液封水表:用于抄表的计数字轮或整个计数器全部用一定浓度的甘油等配制液体密封的水表,密封隔离的计数器内的清晰不受外部水质的影响,其余结构性能与湿式水表相同。关于液封水表和干式水表的介绍：我们现在做的表主要都是液封表。液封表是表内充满水的，水表内可视部分的液封是为了更直观和清楚的看到水表基表部份的读数。而在水表体内水温低于0度且静且的状态是会结冰的，结冰即会挤破玻璃,水会从破裂的玻璃处漏水。所有液封表都会存在这个问题。所以液封表对安装环境有严格要求，一般都要求安装在户内。如果实在要发问题很低的地区，开发经过咨询基表生产厂后回复意见为，目前没有更好的解决办法，只能对发货时间做出规范，并且要求安第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页装在户内。干式表不存在此问题,因为干式表可视读数部分是真空的.目前干式表主要用于埃及水表和219项目的热水表。产品知识培训基本概念流量：flow-rate通过水表的水的体积与此体积通过水表所需时间之商。流量的单位符号以m3/h表示。常用流量(qp)：permanentflow-rate水表在正常工作条件即稳定或间歇流动下，最佳使用的流量。过载流量(qs)：overloadflow-rate水表在短时间内，且无损坏情况下，最大使用的流量。其值两倍于常用流量。最小流量(qmin)minimumflow-rate在最大允许误差限之内要求水表给出示值的最低流量。它与水表代号的数值有关。流量范围：flow-raterange由最小流量和过载流量所限定的范围，在此范围内水表的示值不得产生超过最大允许误差的误差。该范围由分界流量分割成“高区”和“低区”的两个区。分界流量(qt)：transitionalflow-rate流量范围被分割成两个区处所出现的流量。“高区”和“低区”各自由一个该区的最大允许误差来表征。公称压力(PN)：nominalpressure水表工作压力的公称值。通常以大写字母“PN”冠首的压力公称值的数字代号表示，例如：PN1。最大允许工作压力(MAP)：maximumadmissibleworkingpressure在给定温度下水表能持久地经受的最大内部压力。对于冷水水表，PN=MAP。公称口径(DN)：nominalsize第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页水表口径的公称值。通常以大写字母“DN”冠首的口径公称值的数字代号表示，例如：DN15。压力损失：pressureloss在给定的流量下，管道中水表的存在所造成的压力降低。最大允许温度(MAT)：maximumadmissibletemperature在给定的内部压力下，水表能持久地经受的最高温度。一、基础知识1、水表概述及水表的发展水表是一种用来计量流经自来水管道的水的总量的仪表。随着供水事业的发展、农村饮水卫生的改善、以及淡水资源的紧缺，水表装用数量越来越多。所以，水表是一种量大面广、关系到千家万户切身利益和工矿企业开展节约用水、提高经济效益的计量仪表，也是供水企业合理收费的计量器具。因此，根据国家技术监督局的有关规定，凡用于贸易结算的水表，实行“首次检定，限期使用，到期轮换”的方针。水表的产生与发展已近200年历史。早在1825年，英国的克路斯发明了平衡罐式水表，并取得专利特许，其结构原现如图1-1所示。件1是两个容积相等且连成—体的罐，其下方中间有一转轴2，件1绕转轴2摆至右侧或左侧。图中所示乃件1摆至右侧位置，当被测水从壳体入口处注满左罐时，罐和水的重心移向转轴左边，并破坏原来的平衡状态，件1即自动向左旋转摆至右侧，此时，左罐中的水倒入漏斗3，并经过壳体下方的出水口排出表外。与此同时，被测水继续注向右罐，...
