1022VLH过程流程图_总装(终版)VIP免费

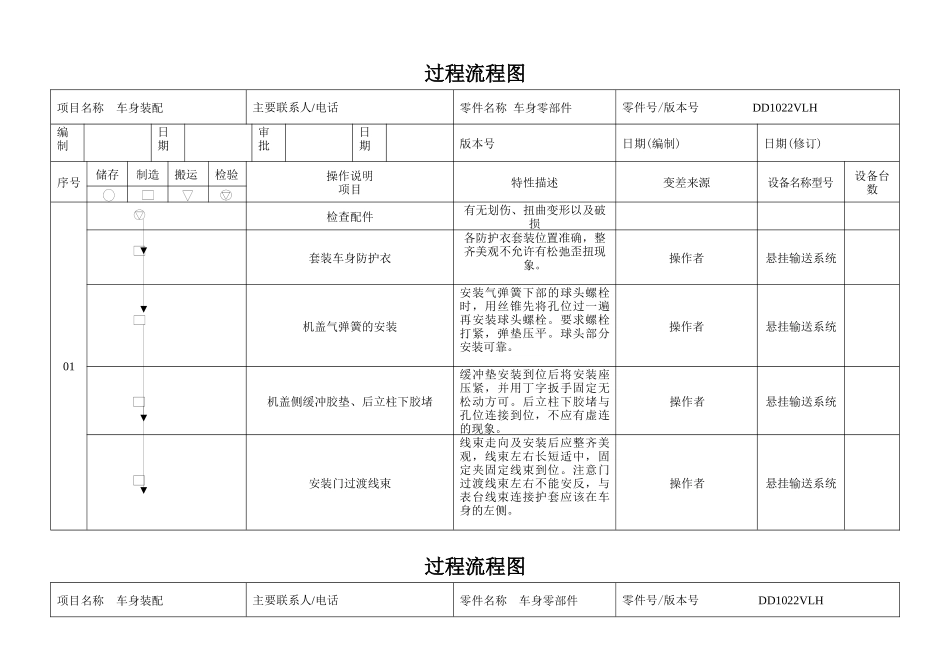

1022VLH过程流程图_总装(终版)_第1页
1/34

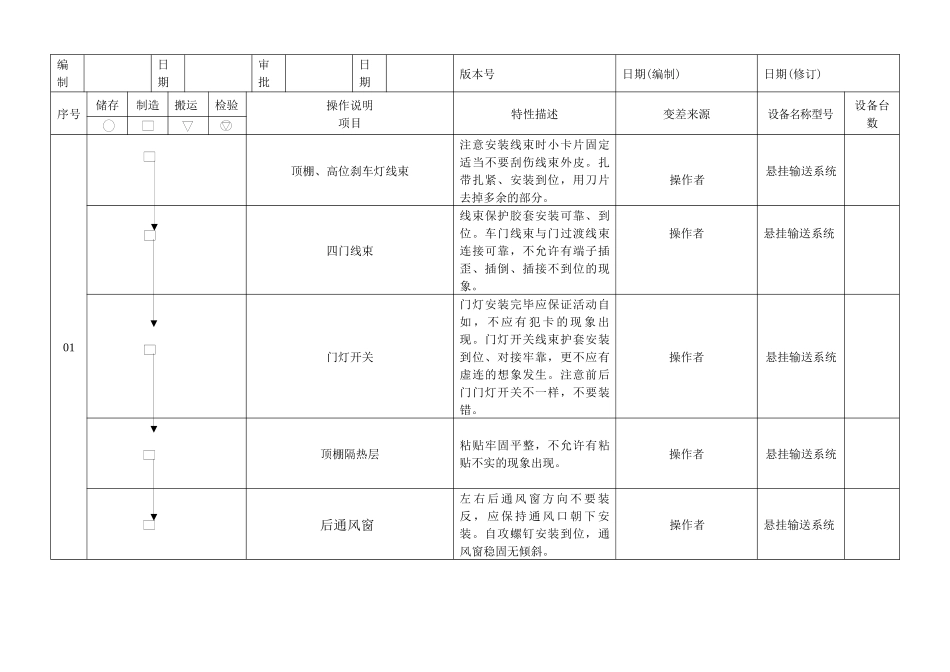

1022VLH过程流程图_总装(终版)_第2页
2/34

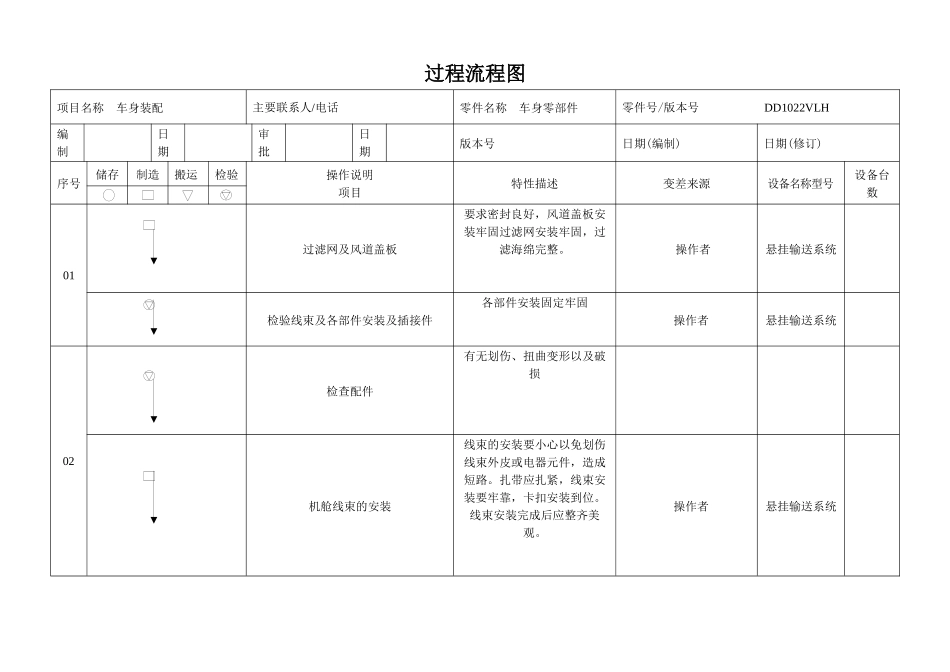

1022VLH过程流程图_总装(终版)_第3页
3/34
过程流程图过程流程图项目名称车身装配主要联系人/电话零件名称车身零部件零件号/版本号DD1022VLH项目名称车身装配主要联系人/电话零件名称车身零部件零件号/版本号DD1022VLH编制日期审批日期版本号日期(编制)日期(修订)序号储存制造搬运检验操作说明项目特性描述变差来源设备名称型号设备台数01检查配件有无划伤、扭曲变形以及破损套装车身防护衣各防护衣套装位置准确,整齐美观不允许有松弛歪扭现象。操作者悬挂输送系统机盖气弹簧的安装安装气弹簧下部的球头螺栓时,用丝锥先将孔位过一遍再安装球头螺栓。要求螺栓打紧,弹垫压平。球头部分安装可靠。操作者悬挂输送系统机盖侧缓冲胶垫、后立柱下胶堵缓冲垫安装到位后将安装座压紧,并用丁字扳手固定无松动方可。后立柱下胶堵与孔位连接到位,不应有虚连的现象。操作者悬挂输送系统安装门过渡线束线束走向及安装后应整齐美观,线束左右长短适中,固定夹固定线束到位。注意门过渡线束左右不能安反,与表台线束连接护套应该在车身的左侧。操作者悬挂输送系统编制日期审批日期版本号日期(编制)日期(修订)序号储存制造搬运检验操作说明项目特性描述变差来源设备名称型号设备台数01顶棚、高位刹车灯线束注意安装线束时小卡片固定适当不要刮伤线束外皮。扎带扎紧、安装到位,用刀片去掉多余的部分。操作者悬挂输送系统四门线束线束保护胶套安装可靠、到位。车门线束与门过渡线束连接可靠,不允许有端子插歪、插倒、插接不到位的现象。操作者悬挂输送系统门灯开关门灯安装完毕应保证活动自如,不应有犯卡的现象出现。门灯开关线束护套安装到位、对接牢靠,更不应有虚连的想象发生。注意前后门门灯开关不一样,不要装错。操作者悬挂输送系统顶棚隔热层粘贴牢固平整,不允许有粘贴不实的现象出现。操作者悬挂输送系统后通风窗左右后通风窗方向不要装反,应保持通风口朝下安装。自攻螺钉安装到位,通风窗稳固无倾斜。操作者悬挂输送系统过程流程图项目名称车身装配主要联系人/电话零件名称车身零部件零件号/版本号DD1022VLH编制日期审批日期版本号日期(编制)日期(修订)序号储存制造搬运检验操作说明项目特性描述变差来源设备名称型号设备台数01过滤网及风道盖板要求密封良好,风道盖板安装牢固过滤网安装牢固,过滤海绵完整。操作者悬挂输送系统检验线束及各部件安装及插接件各部件安装固定牢固操作者悬挂输送系统02检查配件有无划伤、扭曲变形以及破损机舱线束的安装线束的安装要小心以免划伤线束外皮或电器元件,造成短路。扎带应扎紧,线束安装要牢靠,卡扣安装到位。线束安装完成后应整齐美观。操作者悬挂输送系统过程流程图项目名称车身装配主要联系人/电话零件名称车身零部件零件号/版本号DD1022VLH编制日期审批日期版本号日期(编制)日期(修订)序号储存制造搬运检验操作说明项目特性描述变差来源设备名称型号设备台数02检验安装及密封各部件安装牢固,密封效果好。操作者悬挂输送系统03检查配件有无划伤、扭曲变形以及破损保险盒、搭铁线要求安装螺栓之前用丝锥过一遍,所有螺栓安装到位,弹垫压平。保险盒受力部分容易破碎,安装时注意底座受力均匀。搭铁线安装到位,搭铁良好。操作者悬挂输送系统下水管的安装下水管的安装稳固、牢靠。操作者悬挂输送系统散热器保温帘线长短适中,在放开拉绳时保持与图示要求相符,绳钩、拉环安装可靠。溢水壶水管一端用环顾连接好,中间用1个φ7扎带固定在机舱内。固定散热器的螺栓安装可靠、到位,平垫压平。操作者悬挂输送系统过程流程图项目名称车身装配主要联系人/电话零件名称车身零部件零件号/版本号DD1022VLH编制日期审批日期版本号日期(编制)日期(修订)序号储存制造搬运检验操作说明项目特性描述变差来源设备名称型号设备台数03前立柱、中立柱的密封要求密封可靠无缝隙。操作者悬挂输送系统安全带、中立柱护板要求安全带的滚动系统螺栓安装打紧到位、弹垫压平。安全带上部的安装螺栓不应打紧,使安全带处于可转动状态。操作者悬挂输送系统检验各部件的安装各部件安装牢固操作者悬挂输送系统04检查配件有无划伤、扭曲变形以及破损安装四门防撞块四门上下缓冲胶块卡槽与四门连接可靠到位,不...
