仪表施工方案培训讲义VIP免费

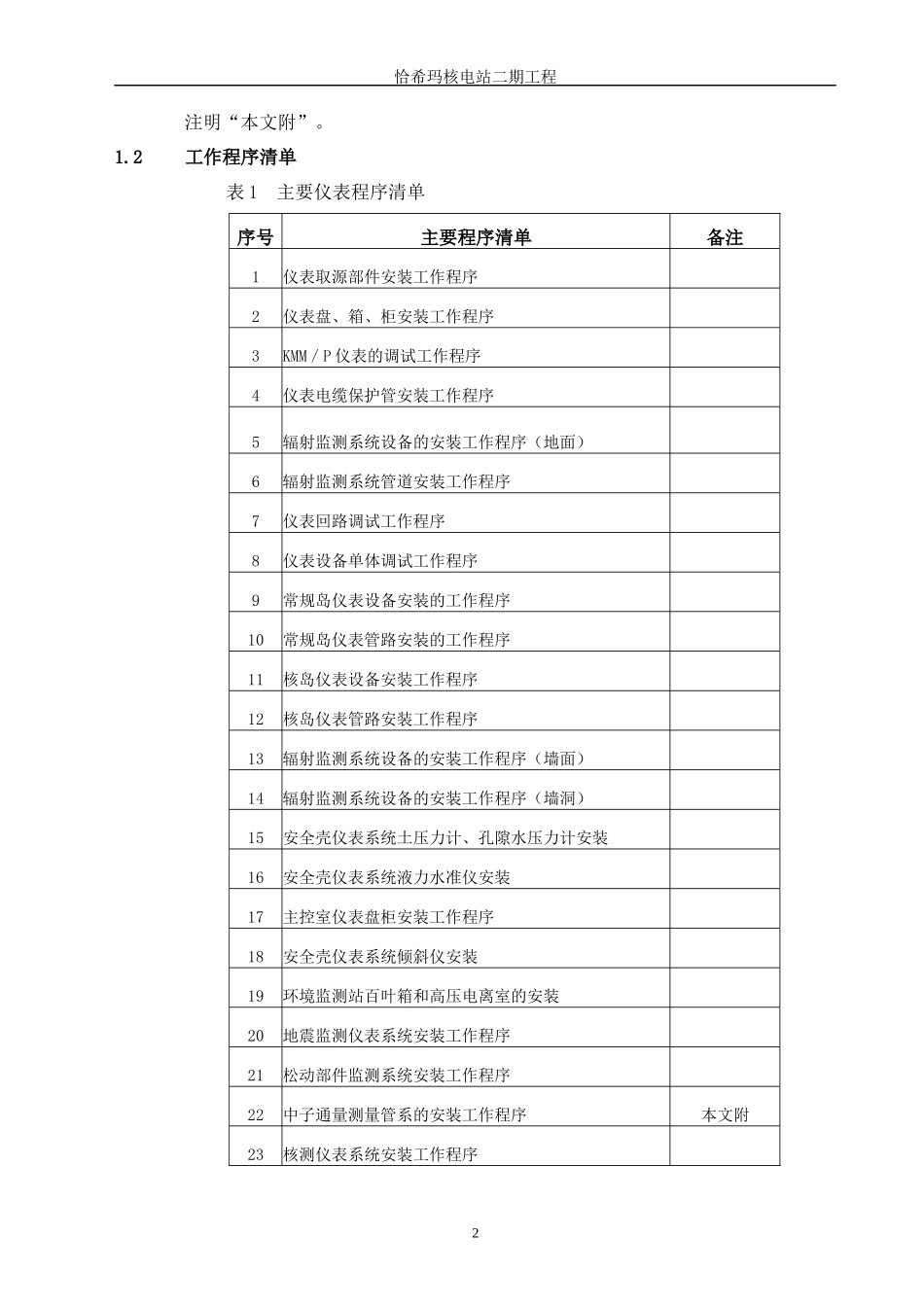

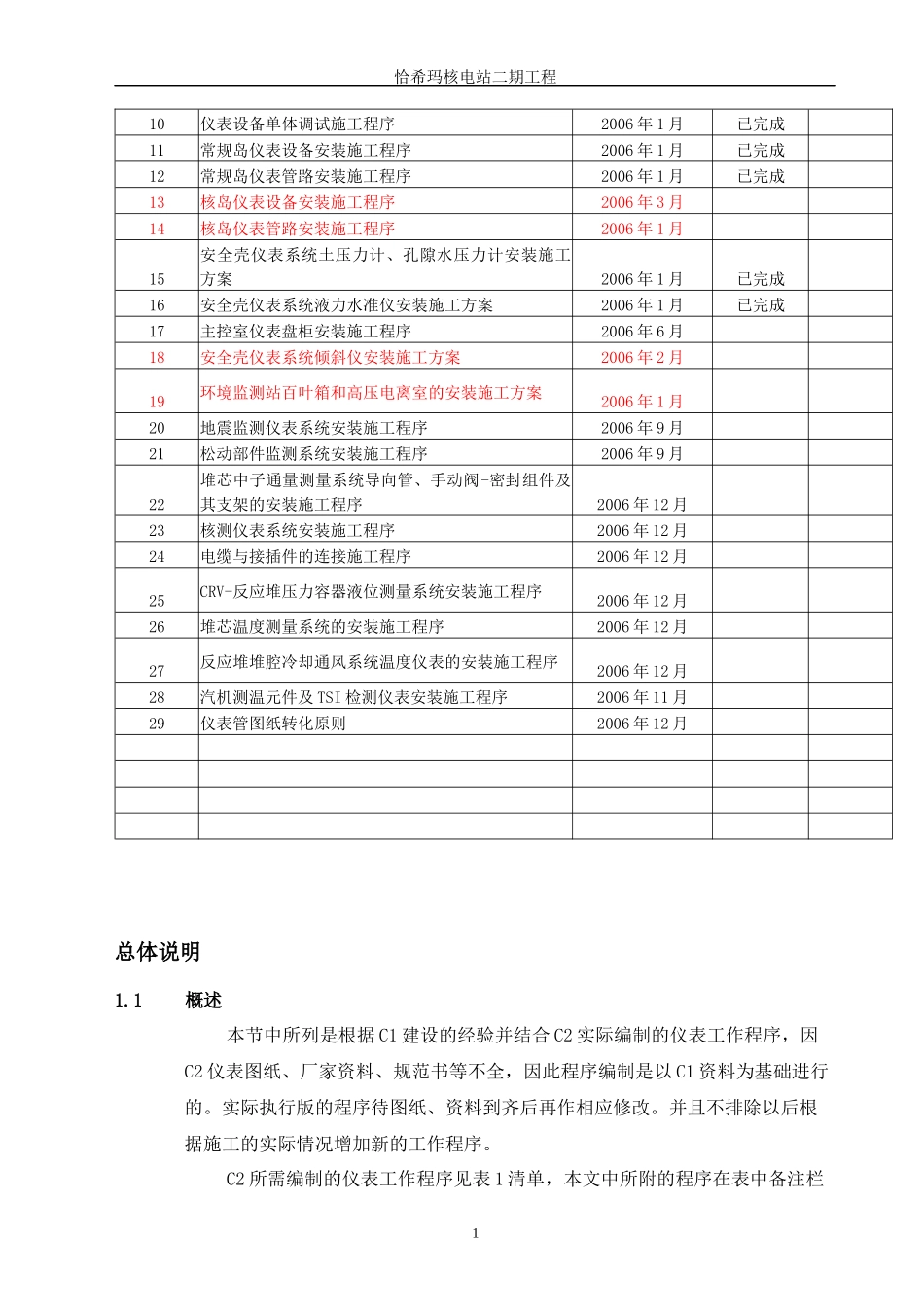

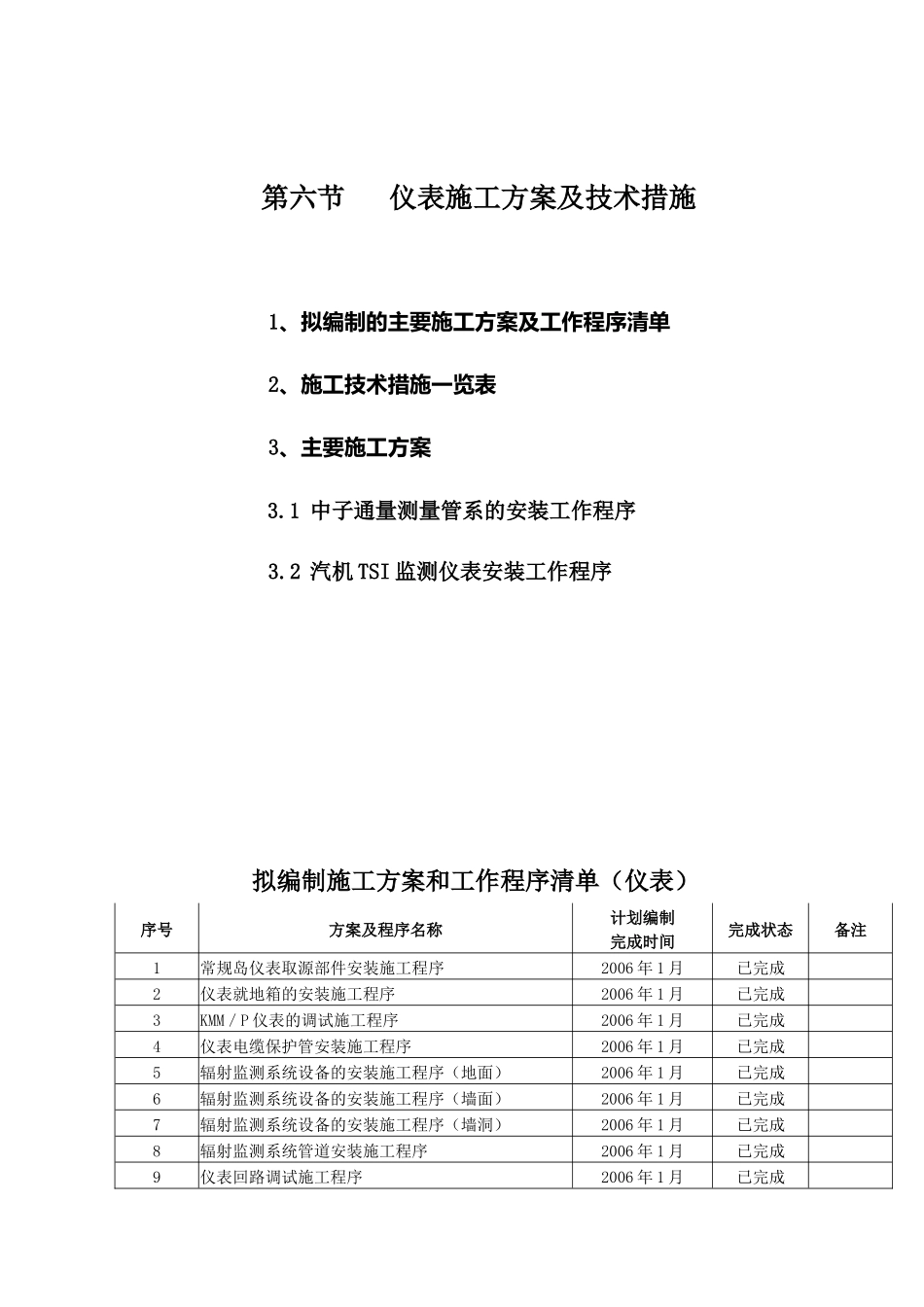

第六节仪表施工方案及技术措施1、拟编制的主要施工方案及工作程序清单2、施工技术措施一览表3、主要施工方案3.1中子通量测量管系的安装工作程序3.2汽机TSI监测仪表安装工作程序拟编制施工方案和工作程序清单（仪表）序号方案及程序名称计划编制完成时间完成状态备注1常规岛仪表取源部件安装施工程序2006年1月已完成2仪表就地箱的安装施工程序2006年1月已完成3KMM／P仪表的调试施工程序2006年1月已完成4仪表电缆保护管安装施工程序2006年1月已完成5辐射监测系统设备的安装施工程序（地面）2006年1月已完成6辐射监测系统设备的安装施工程序（墙面）2006年1月已完成7辐射监测系统设备的安装施工程序（墙洞）2006年1月已完成8辐射监测系统管道安装施工程序2006年1月已完成9仪表回路调试施工程序2006年1月已完成恰希玛核电站二期工程10仪表设备单体调试施工程序2006年1月已完成11常规岛仪表设备安装施工程序2006年1月已完成12常规岛仪表管路安装施工程序2006年1月已完成13核岛仪表设备安装施工程序2006年3月14核岛仪表管路安装施工程序2006年1月15安全壳仪表系统土压力计、孔隙水压力计安装施工方案2006年1月已完成16安全壳仪表系统液力水准仪安装施工方案2006年1月已完成17主控室仪表盘柜安装施工程序2006年6月18安全壳仪表系统倾斜仪安装施工方案2006年2月19环境监测站百叶箱和高压电离室的安装施工方案2006年1月20地震监测仪表系统安装施工程序2006年9月21松动部件监测系统安装施工程序2006年9月22堆芯中子通量测量系统导向管、手动阀-密封组件及其支架的安装施工程序2006年12月23核测仪表系统安装施工程序2006年12月24电缆与接插件的连接施工程序2006年12月25CRV-反应堆压力容器液位测量系统安装施工程序2006年12月26堆芯温度测量系统的安装施工程序2006年12月27反应堆堆腔冷却通风系统温度仪表的安装施工程序2006年12月28汽机测温元件及TSI检测仪表安装施工程序2006年11月29仪表管图纸转化原则2006年12月总体说明1.1概述本节中所列是根据C1建设的经验并结合C2实际编制的仪表工作程序，因C2仪表图纸、厂家资料、规范书等不全，因此程序编制是以C1资料为基础进行的。实际执行版的程序待图纸、资料到齐后再作相应修改。并且不排除以后根据施工的实际情况增加新的工作程序。C2所需编制的仪表工作程序见表1清单，本文中所附的程序在表中备注栏1恰希玛核电站二期工程注明“本文附”。1.2工作程序清单表1主要仪表程序清单序号主要程序清单备注1仪表取源部件安装工作程序2仪表盘、箱、柜安装工作程序3KMM／P仪表的调试工作程序4仪表电缆保护管安装工作程序5辐射监测系统设备的安装工作程序（地面）6辐射监测系统管道安装工作程序7仪表回路调试工作程序8仪表设备单体调试工作程序9常规岛仪表设备安装的工作程序10常规岛仪表管路安装的工作程序11核岛仪表设备安装工作程序12核岛仪表管路安装工作程序13辐射监测系统设备的安装工作程序（墙面）14辐射监测系统设备的安装工作程序（墙洞）15安全壳仪表系统土压力计、孔隙水压力计安装16安全壳仪表系统液力水准仪安装17主控室仪表盘柜安装工作程序18安全壳仪表系统倾斜仪安装19环境监测站百叶箱和高压电离室的安装20地震监测仪表系统安装工作程序21松动部件监测系统安装工作程序22中子通量测量管系的安装工作程序本文附23核测仪表系统安装工作程序2恰希玛核电站二期工程序号主要程序清单备注24电缆与接插件的连接工作程序25CRV-反应堆压力容器液位测量系统安装工作程序26堆芯温度测量系统的安装工作程序27反应堆堆腔冷却通风系统温度仪表的安装工作程序28汽机TSI监测仪表安装工作程序本文附2.主要施工工作程序2.1中子通量测量管系的安装工作程序2.2汽机TSI监测仪表安装工作程序3恰希玛核电站二期工程中核五公司C2项目经理部ChinaNuclearIndustryFifthInstallationEngineeringCompany-C2PM编码No.PC2RXI20011WTMD43SS巴基斯坦恰希玛核电站二期工程CHASHMANUCLEARPOWERPLANTPROJECTUNIT-2文件标题：Documenttitle:2.1中子通量测量管系的安装工作程序版本Rev.日期Date状态Sta.编制PreparedBy.审核ReviewedBy.修改说明ModificationObservation批准App...
