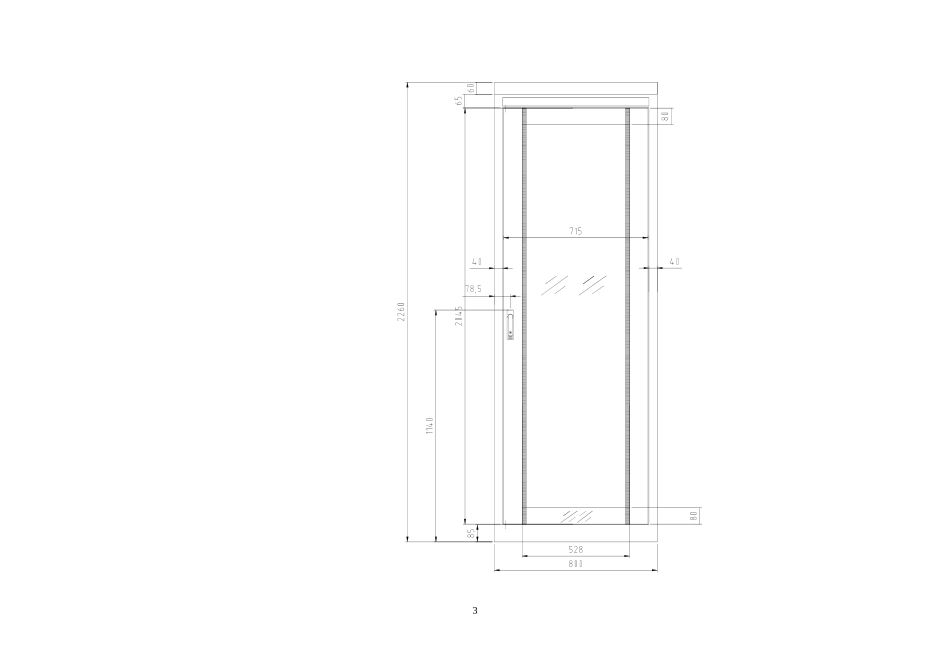

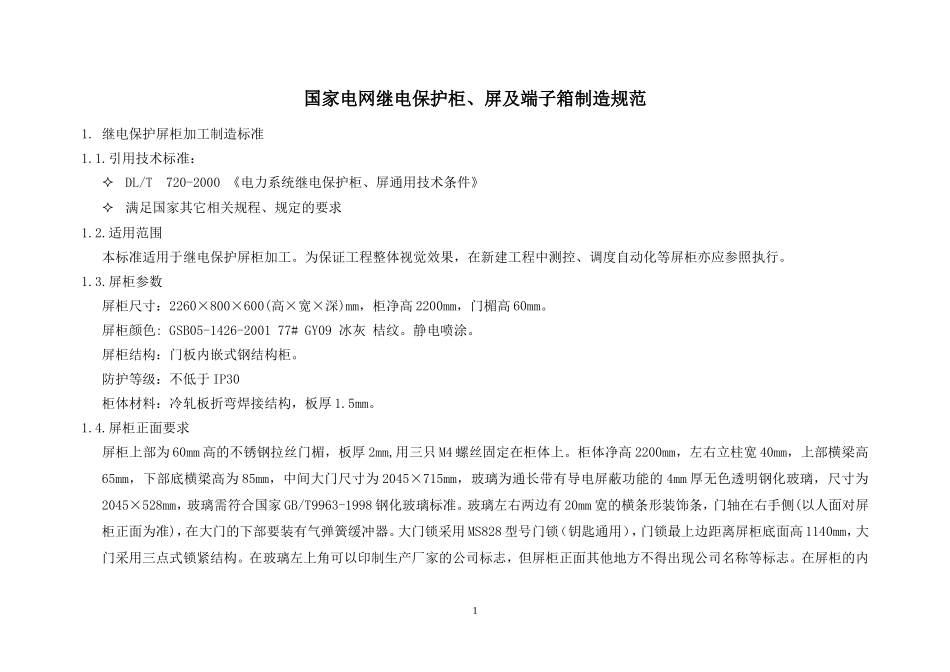

国家电网继电保护柜、屏及端子箱制造规范1.继电保护屏柜加工制造标准1.1.引用技术标准：DL/T720-2000《电力系统继电保护柜、屏通用技术条件》满足国家其它相关规程、规定的要求1.2.适用范围本标准适用于继电保护屏柜加工。为保证工程整体视觉效果，在新建工程中测控、调度自动化等屏柜亦应参照执行。1.3.屏柜参数屏柜尺寸：2260×800×600(高×宽×深)mm，柜净高2200mm，门楣高60mm。屏柜颜色:GSB05-1426-200177#GY09冰灰桔纹。静电喷涂。屏柜结构：门板内嵌式钢结构柜。防护等级：不低于IP30柜体材料：冷轧板折弯焊接结构，板厚1.5mm。1.4.屏柜正面要求屏柜上部为60mm高的不锈钢拉丝门楣，板厚2mm,用三只M4螺丝固定在柜体上。柜体净高2200mm，左右立柱宽40mm，上部横梁高65mm，下部底横梁高为85mm，中间大门尺寸为2045×715mm，玻璃为通长带有导电屏蔽功能的4mm厚无色透明钢化玻璃，尺寸为2045×528mm，玻璃需符合国家GB/T9963-1998钢化玻璃标准。玻璃左右两边有20mm宽的横条形装饰条，门轴在右手侧(以人面对屏柜正面为准)，在大门的下部要装有气弹簧缓冲器。大门锁采用MS828型号门锁（钥匙通用），门锁最上边距离屏柜底面高1140mm，大门采用三点式锁紧结构。在玻璃左上角可以印制生产厂家的公司标志，但屏柜正面其他地方不得出现公司名称等标志。在屏柜的内1面板下部有一直径为Φ30mm的调试孔，孔中心距离屏柜底部高度不得超过145mm。大门与柜体用4mm2透明导线可靠连接,以上要求具体尺寸见附图1-1。23附图1-145FBS侧门锁MJ小母线端子前后附图1-21.5.屏柜侧面要求屏柜侧面左右立柱宽40mm，在左右立柱上有六个并柜时用的连接孔，在屏柜的右前立柱和左后立柱连接孔中分别安装六只专用并柜螺母，其余六只孔不装螺母。从屏底面到第一个并柜连接孔的距离为325mm，从第一个并柜连接孔向上1600mm均布两个并柜连接孔，左右并柜连接孔的孔距为576mm。并柜连接孔上都要用专用塑料堵头将其堵上。在屏柜侧面上方有一块用四只螺丝固定的小封板，下面为一块可快速拆卸的侧门，侧门板尺寸为1910×516mm，在门板上方有两只侧门锁。侧门锁不能凸出框架平面,侧门与柜体用4mm2透明导线可靠连接。以上要求具体尺寸见附图1-2。1.6.屏柜后面要求屏柜上部为60mm高的不锈钢拉丝门楣，用三只M4螺丝固定在柜体上。门楣下面是一只安装小型断路器的安装盒，外面装有防尘封板封板上针对每个断路器开好相应的孔，在断路器上方装有标签框。后门为双开门,门锁装于后右门,型号同大门锁。门锁最上边距离屏柜底面高1140mm。在左右后门下部设有通风孔,内侧装有滤网。后门与柜体用4mm2透明导线可靠连接。以上要求具体尺寸见附图1-3。6附图1-371.7.屏柜顶部要求屏柜顶部设有通风孔，通风孔上部装有防尘罩（可拆卸），通风孔内侧装有滤网（可拆卸）。柜顶安装有15组小母线端子，满足安装15根小母线的要求。小母线中心离柜顶距离为52mm。在每排小母线端子内侧各有一排九个穿线孔，穿线孔上装有内径Φ12mm的穿线圈小母线端子安装在柜顶前后居中位置，左右两排小母线端子间距为500mm。相邻小母线的间距为26mm。在柜顶四角设有M10吊环（可拆卸）。顶板与柜体用4mm2透明导线可靠连接。具体顶部尺寸见附图1-4。附图1-41.8.屏柜底部要求8防尘罩金属网屏柜底部应设有截面不小于100mm2的铜排。屏柜上装置的接地端子应用截面不小于4mm2的多股铜线与屏柜底部的接地铜排相连。接地铜排应用截面不小于50mm2的铜缆与屏柜的室内等电位接地网相连，连接方式采用冷压接。屏柜内的铜排预留6孔20个，均匀附图1-5分布在屏柜底部铜排上。屏柜底部设有四个16×60长园形安装孔，左右中心距为660mm，前后中心距为508mm。在屏底后部设有四块可拆卸的底板。具体尺寸见附图1-5。1.9.端子排布置要求1.9.1当端子排的数量小于100档时，最高端子离地面1700mm；1.9.2当端子排的数量大于100档时，以距离地面1300mm为基准上下均匀布置，但最高端子距离地面不超过2000mm，最低端子距离地面不低于350mm。91.9.3端子排与保护屏侧面夹角在20°～25°；1.9.4端子排最外侧与保护屏侧面距离不小于50mm，与保护屏后面距离不小于200mm。具体布置尺寸见附图1-6附...
