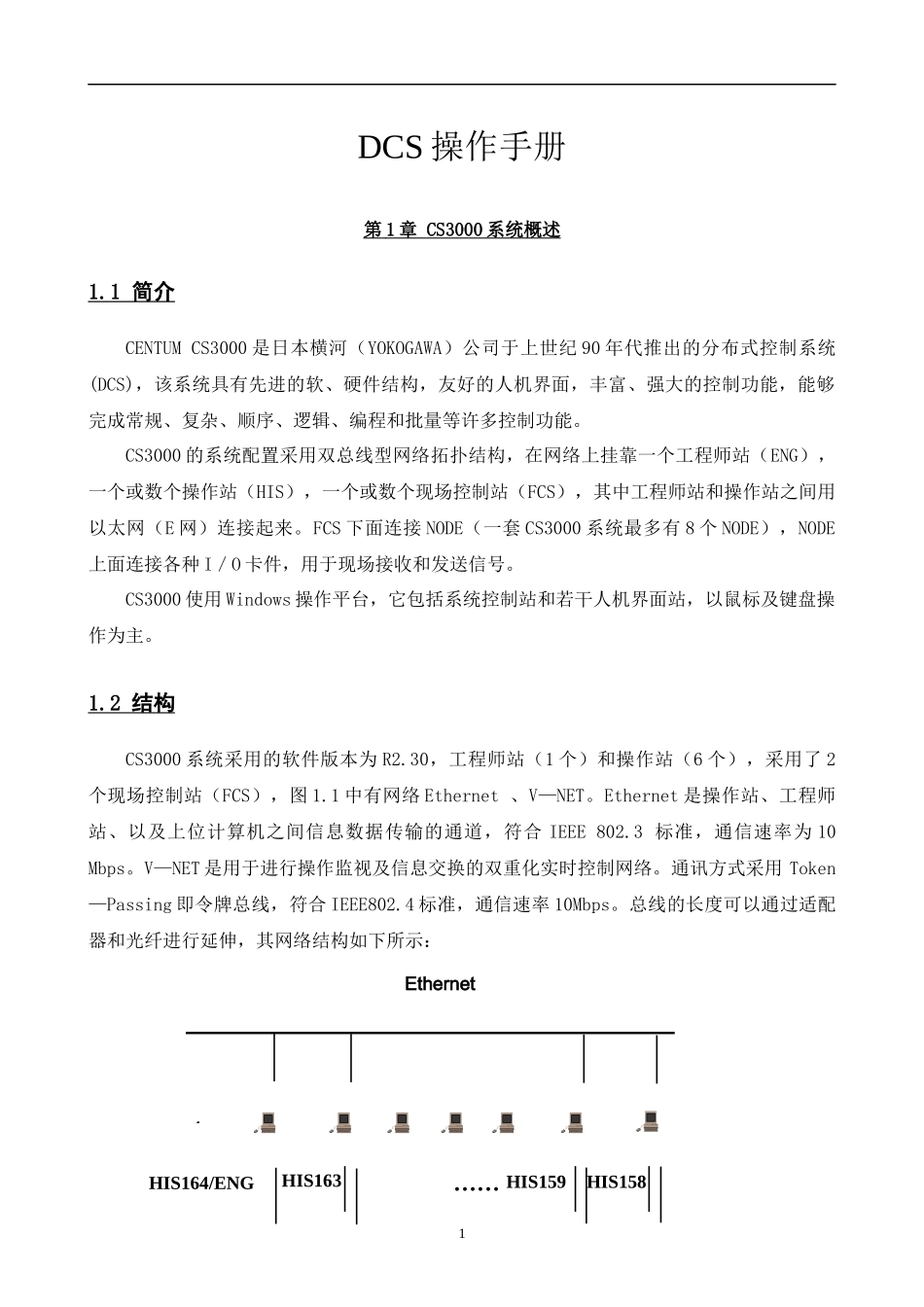

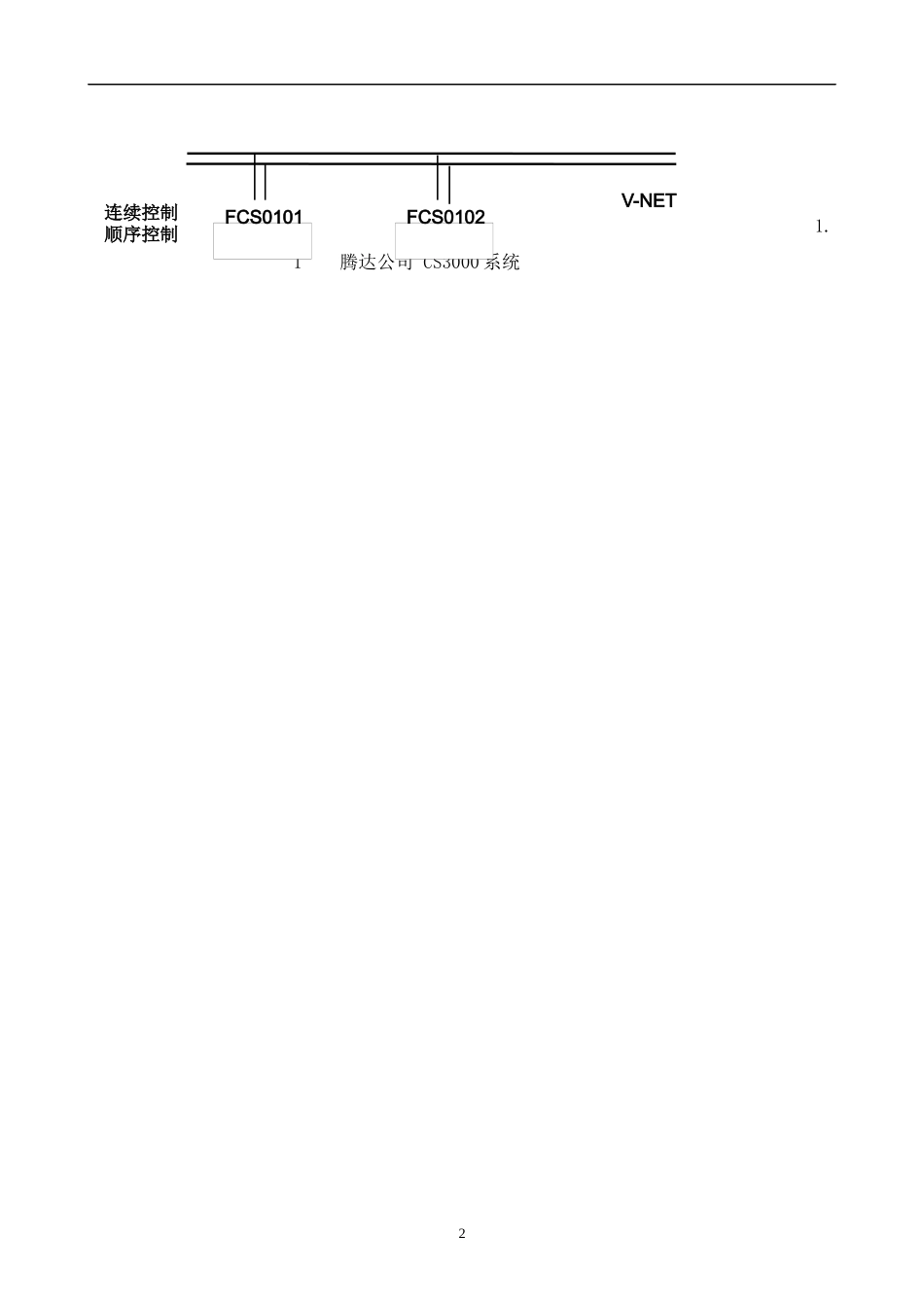

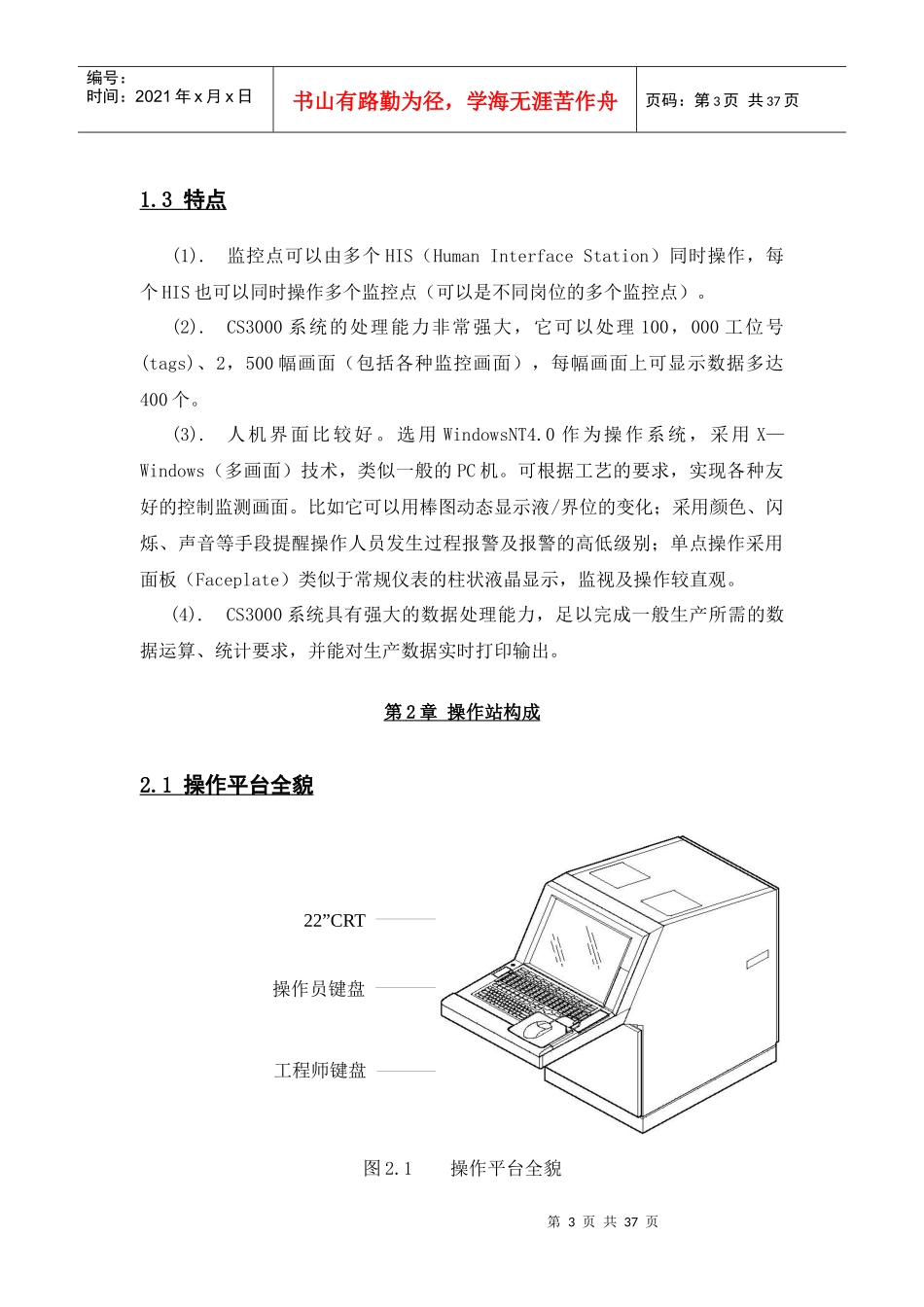

DCS操作手册第1章CS3000系统概述1.1简介CENTUMCS3000是日本横河（YOKOGAWA）公司于上世纪90年代推出的分布式控制系统(DCS)，该系统具有先进的软、硬件结构，友好的人机界面，丰富、强大的控制功能，能够完成常规、复杂、顺序、逻辑、编程和批量等许多控制功能。CS3000的系统配置采用双总线型网络拓扑结构，在网络上挂靠一个工程师站（ENG），一个或数个操作站（HIS），一个或数个现场控制站（FCS），其中工程师站和操作站之间用以太网（E网）连接起来。FCS下面连接NODE（一套CS3000系统最多有8个NODE），NODE上面连接各种I／O卡件，用于现场接收和发送信号。CS3000使用Windows操作平台，它包括系统控制站和若干人机界面站，以鼠标及键盘操作为主。1.2结构CS3000系统采用的软件版本为R2.30，工程师站（1个）和操作站（6个），采用了2个现场控制站（FCS），图1.1中有网络Ethernet、V—NET。Ethernet是操作站、工程师站、以及上位计算机之间信息数据传输的通道，符合IEEE802.3标准，通信速率为10Mbps。V—NET是用于进行操作监视及信息交换的双重化实时控制网络。通讯方式采用Token—Passing即令牌总线，符合IEEE802.4标准，通信速率10Mbps。总线的长度可以通过适配器和光纤进行延伸，其网络结构如下所示：1.(3).HHIS163(2).(1).……HIS164/ENGHIS159HIS158Ethernet11.1腾达公司CS3000系统连续控制顺序控制V-NETnetFCS0101FCS01022第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页1.3特点(1).监控点可以由多个HIS（HumanInterfaceStation）同时操作，每个HIS也可以同时操作多个监控点（可以是不同岗位的多个监控点）。(2).CS3000系统的处理能力非常强大，它可以处理100，000工位号(tags)、2，500幅画面（包括各种监控画面），每幅画面上可显示数据多达400个。(3).人机界面比较好。选用WindowsNT4.0作为操作系统，采用X—Windows（多画面）技术，类似一般的PC机。可根据工艺的要求，实现各种友好的控制监测画面。比如它可以用棒图动态显示液/界位的变化；采用颜色、闪烁、声音等手段提醒操作人员发生过程报警及报警的高低级别；单点操作采用面板（Faceplate）类似于常规仪表的柱状液晶显示，监视及操作较直观。(4).CS3000系统具有强大的数据处理能力，足以完成一般生产所需的数据运算、统计要求，并能对生产数据实时打印输出。第2章操作站构成2.1操作平台全貌图2.1操作平台全貌22”CRT操作员键盘工程师键盘第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页2.2操作员键盘及功能键图2.2操作员键盘及部分名称实物图(1)模式选择键（Modeselectkeyswitch）：根据该键对操作者的权限进行选择，有三种方式（OFF操作员，ON班长和ENG工程师）可选。(2)功能键（FunctionKeys）:功能键一共有32个，其功能是调用各种窗口及用户程序，每个功能键上有个LED指示灯，用户可以任意分配其功能，这些功能包括调用窗口、执行系统功能、启动/停止/重新启动趋势、定义LED灯的闪烁或停止、执行程序以及多媒体功能。(3)窗口调用键（Windowscallkeys）:直接利用窗口调用键，调出HIS的所有操作、监视窗口。如下图所示：调用系统总貌窗口键拷贝键第4页共37页第5页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页循环窗口清除键辅助键帮助窗口调用键过程报警窗口调用键操作员指导窗口调用键控制窗口调用键参数调整窗口调用键趋势窗口调用键流程图窗口调用键过程报告窗口键导航器窗口调用键左邻窗口调用键回退窗口调用键右邻窗口调用键过程总貌调用键图2.3窗口调用键(4)数据输入键（Dataentrykeys）:HIS的数据输入功能和一般键盘输入功能相同。(5)操作确认键（OperationConfirmationKeys）：HIS的操作功能键如第6页共37页第5页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共37页下图所示。滚动键目标键增加键加速键减少键串级键手动键自动键取消键确认键游标移动键选择游标键确认报警键蜂鸣器静音键图2.4操作确认键第3章画面操作3.1操作和监视功能启动当在HIS通用...
