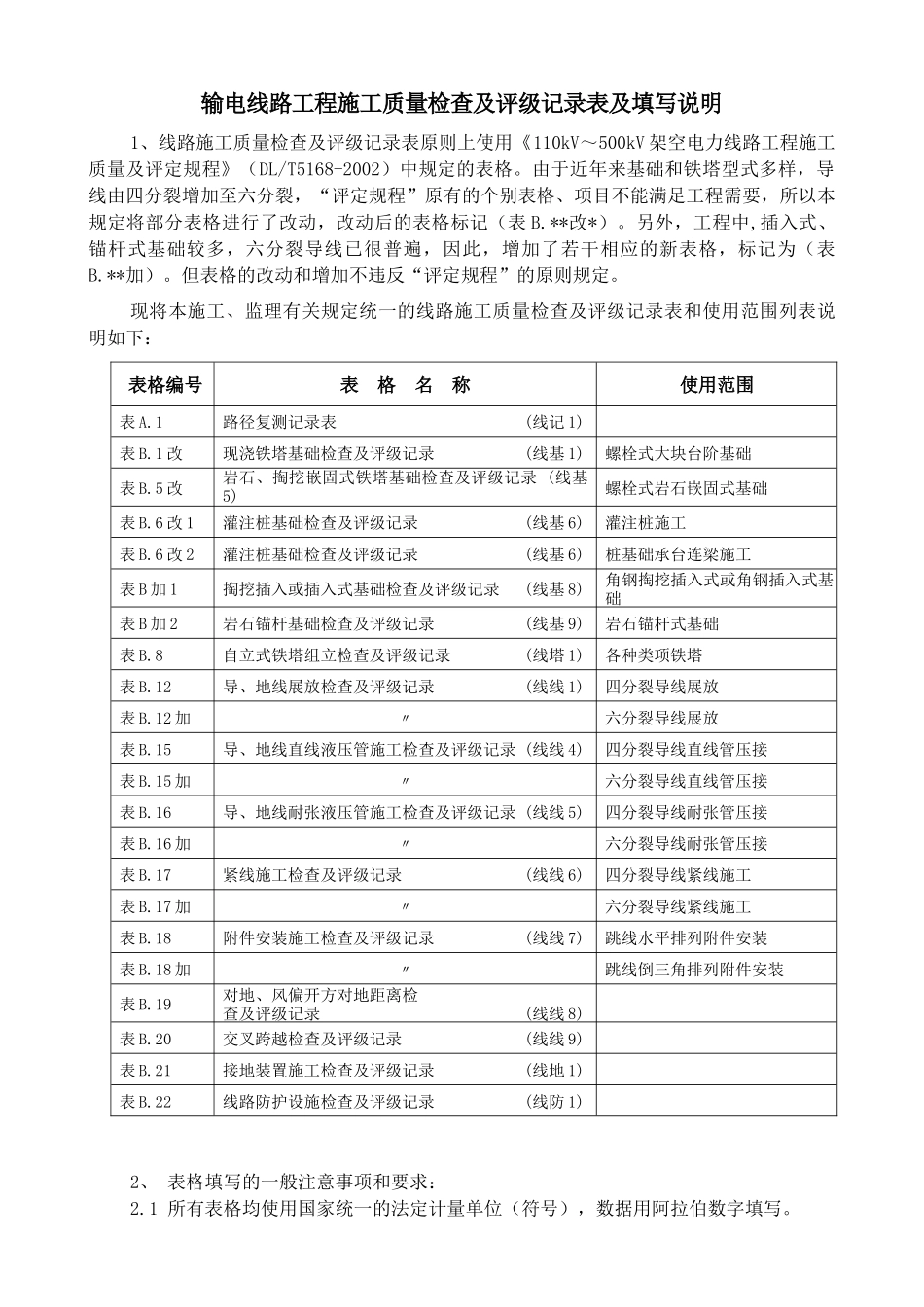

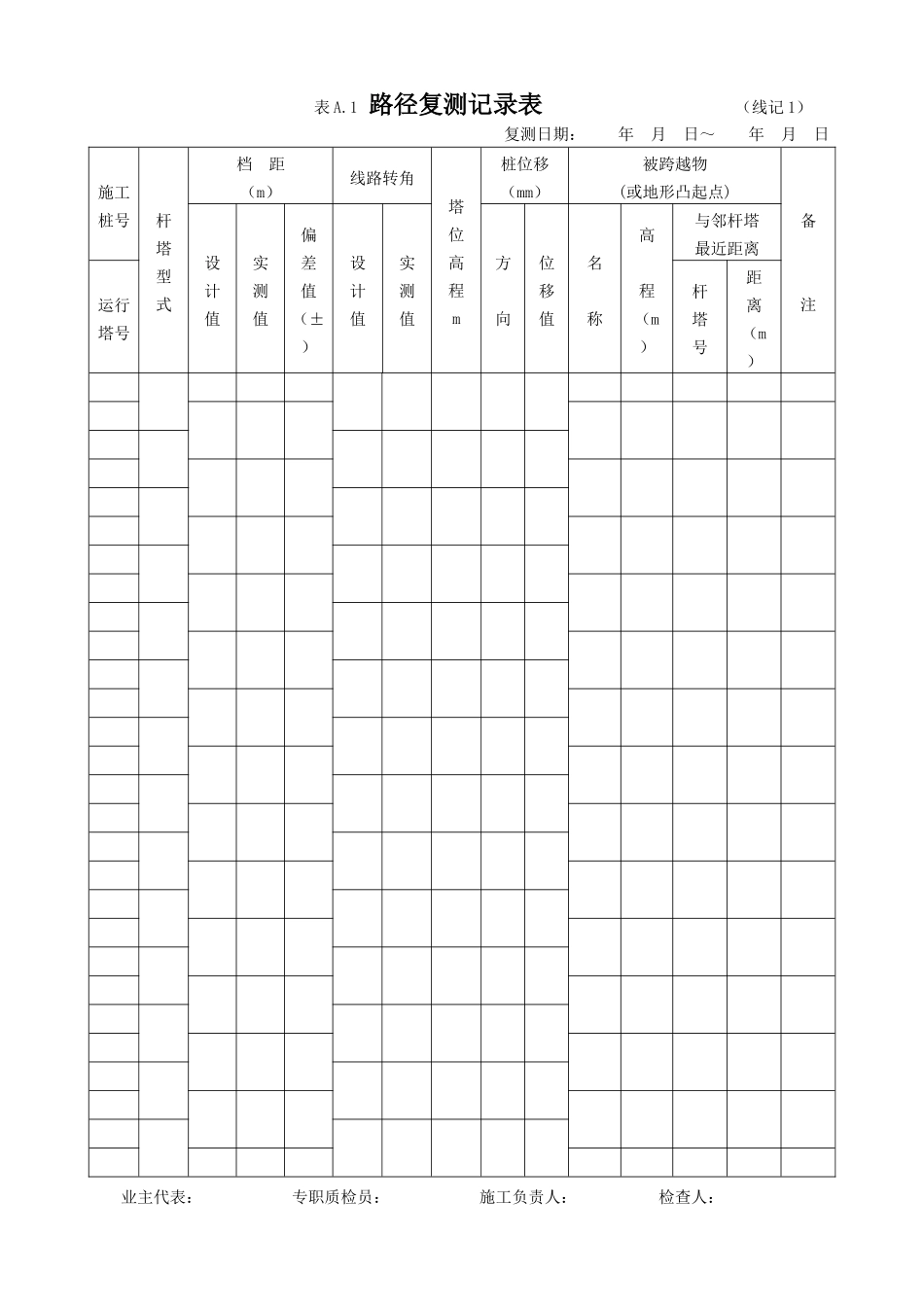

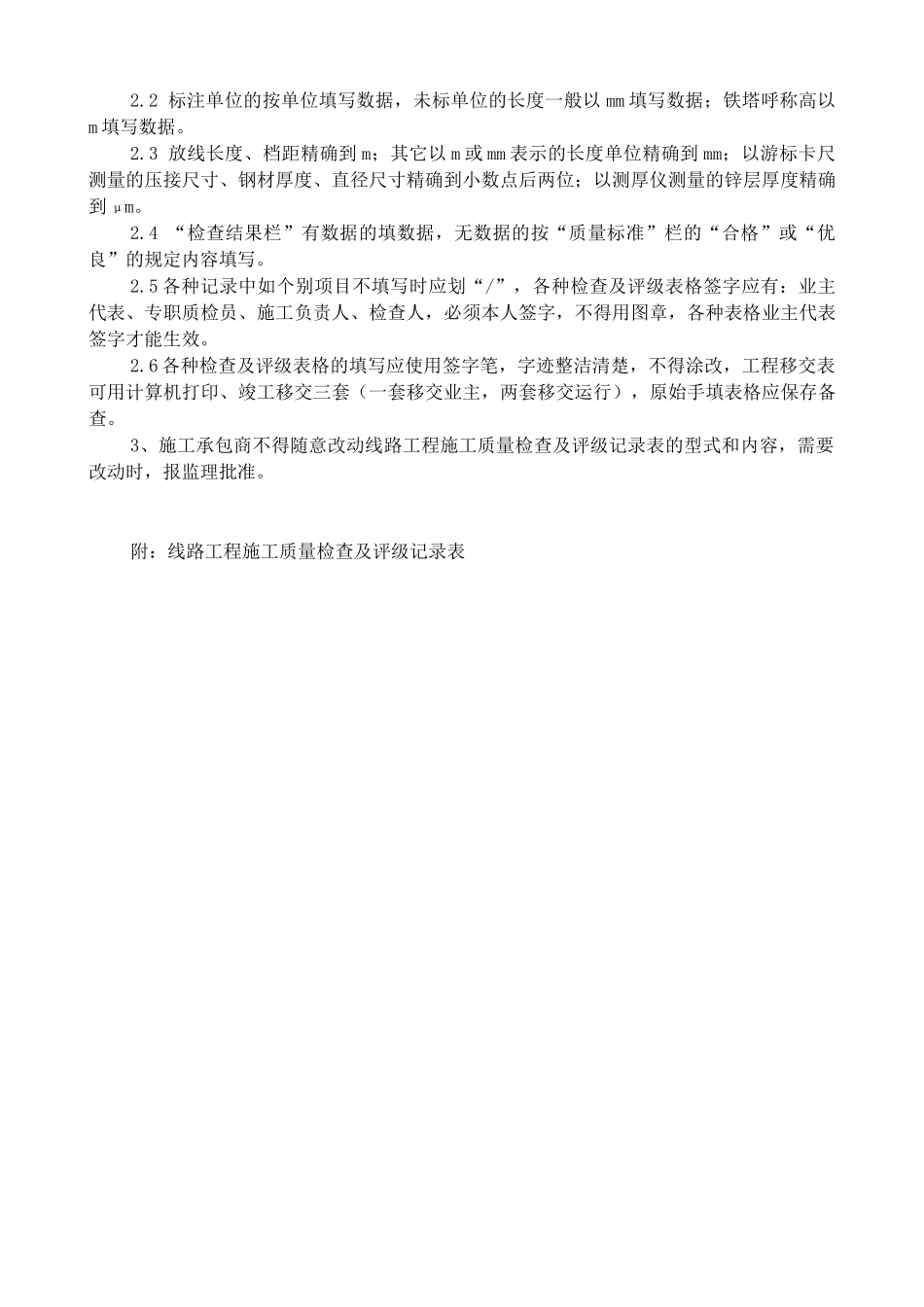

输电线路工程施工质量检查及评级记录表及填写说明1、线路施工质量检查及评级记录表原则上使用《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）中规定的表格。由于近年来基础和铁塔型式多样，导线由四分裂增加至六分裂，“评定规程”原有的个别表格、项目不能满足工程需要，所以本规定将部分表格进行了改动，改动后的表格标记（表B.**改*）。另外，工程中,插入式、锚杆式基础较多，六分裂导线已很普遍，因此，增加了若干相应的新表格，标记为（表B.**加）。但表格的改动和增加不违反“评定规程”的原则规定。现将本施工、监理有关规定统一的线路施工质量检查及评级记录表和使用范围列表说明如下：表格编号表格名称使用范围表A.1路径复测记录表(线记1)表B.1改现浇铁塔基础检查及评级记录(线基1)螺栓式大块台阶基础表B.5改岩石、掏挖嵌固式铁塔基础检查及评级记录(线基5)螺栓式岩石嵌固式基础表B.6改1灌注桩基础检查及评级记录(线基6)灌注桩施工表B.6改2灌注桩基础检查及评级记录(线基6)桩基础承台连梁施工表B加1掏挖插入或插入式基础检查及评级记录(线基8)角钢掏挖插入式或角钢插入式基础表B加2岩石锚杆基础检查及评级记录(线基9)岩石锚杆式基础表B.8自立式铁塔组立检查及评级记录(线塔1)各种类项铁塔表B.12导、地线展放检查及评级记录(线线1)四分裂导线展放表B.12加〃六分裂导线展放表B.15导、地线直线液压管施工检查及评级记录(线线4)四分裂导线直线管压接表B.15加〃六分裂导线直线管压接表B.16导、地线耐张液压管施工检查及评级记录(线线5)四分裂导线耐张管压接表B.16加〃六分裂导线耐张管压接表B.17紧线施工检查及评级记录(线线6)四分裂导线紧线施工表B.17加〃六分裂导线紧线施工表B.18附件安装施工检查及评级记录(线线7)跳线水平排列附件安装表B.18加〃跳线倒三角排列附件安装表B.19对地、风偏开方对地距离检查及评级记录(线线8)表B.20交叉跨越检查及评级记录(线线9)表B.21接地装置施工检查及评级记录(线地1)表B.22线路防护设施检查及评级记录(线防1)2、表格填写的一般注意事项和要求：2.1所有表格均使用国家统一的法定计量单位（符号），数据用阿拉伯数字填写。2.2标注单位的按单位填写数据，未标单位的长度一般以mm填写数据；铁塔呼称高以m填写数据。2.3放线长度、档距精确到m；其它以m或mm表示的长度单位精确到mm；以游标卡尺测量的压接尺寸、钢材厚度、直径尺寸精确到小数点后两位；以测厚仪测量的锌层厚度精确到μm。2.4“检查结果栏”有数据的填数据，无数据的按“质量标准”栏的“合格”或“优良”的规定内容填写。2.5各种记录中如个别项目不填写时应划“/”，各种检查及评级表格签字应有：业主代表、专职质检员、施工负责人、检查人，必须本人签字，不得用图章，各种表格业主代表签字才能生效。2.6各种检查及评级表格的填写应使用签字笔，字迹整洁清楚，不得涂改，工程移交表可用计算机打印、竣工移交三套（一套移交业主，两套移交运行），原始手填表格应保存备查。3、施工承包商不得随意改动线路工程施工质量检查及评级记录表的型式和内容，需要改动时，报监理批准。附：线路工程施工质量检查及评级记录表表A.1路径复测记录表（线记1）复测日期：年月日～年月日施工桩号杆塔型式档距（m）线路转角塔位高程m桩位移（mm）被跨越物(或地形凸起点)备注设计值实测值偏差值（±）设计值实测值方向位移值名称高程（m）与邻杆塔最近距离运行塔号杆塔号距离（m）业主代表：专职质检员：施工负责人：检查人：“路径复测记录表”（线记1）填写说明1、表头要填写复测起止日期，如“2007年5月1日－2007年5月11日”。2、表格第一列每个桩号分两行，上一行填写施工桩号，下一行填写运行桩号。3、杆塔型：填写“塔型-呼称高”，如：SJC3-24。4、档距、线路转角：设计值、实测值、偏差值必须填写真实数据，偏差值为实测值与设计值的差值，以（±）进行区分。5、塔位高程：填写实测值,数据保留2位小数。6、桩位移：面向大号分大号、小号、左侧、右侧；位移值：填写“复测值”与“设计值”的差值。7、被跨越物（或地形凸起点）：“被跨越物”是指重要的电力线、公路...
