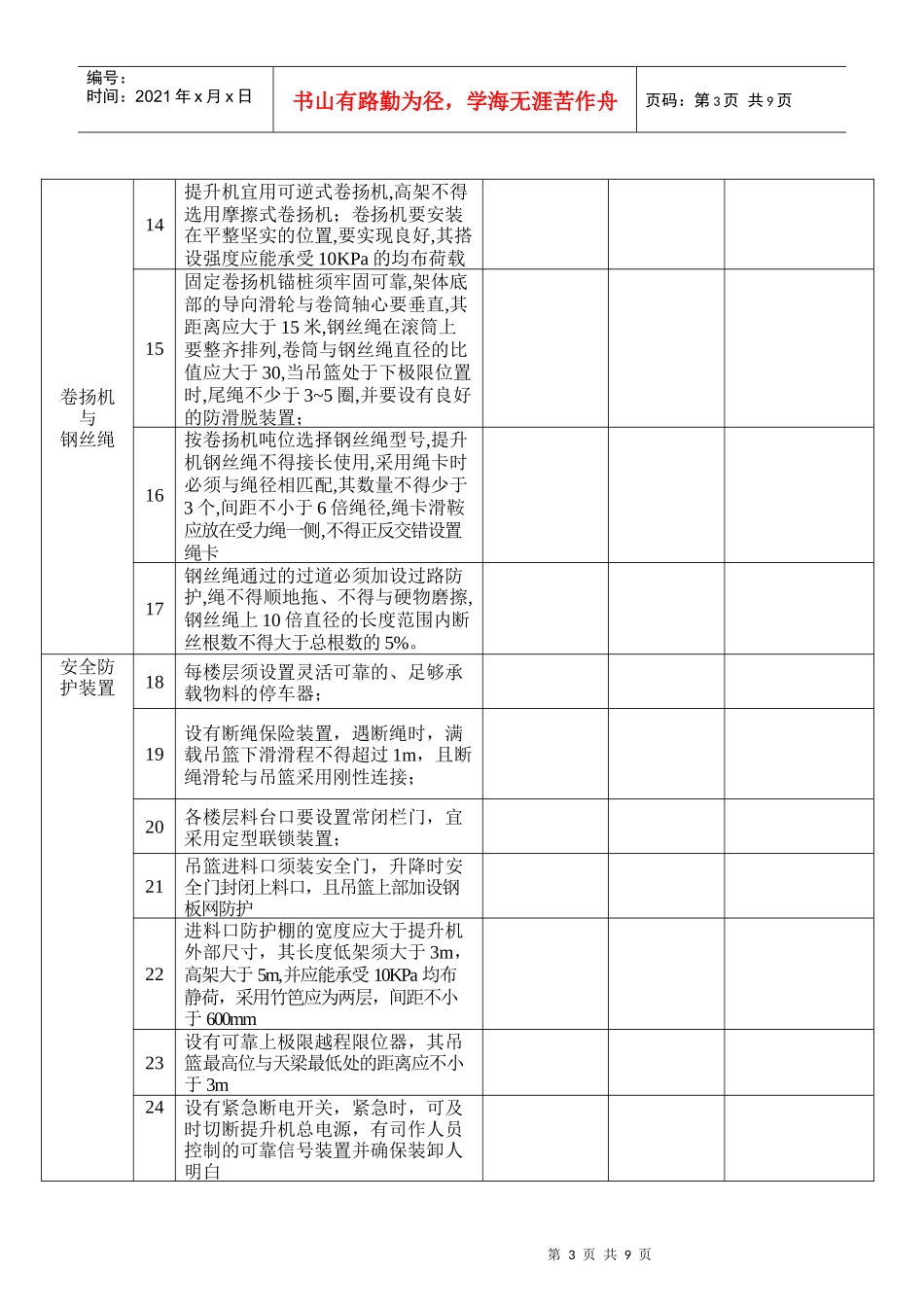

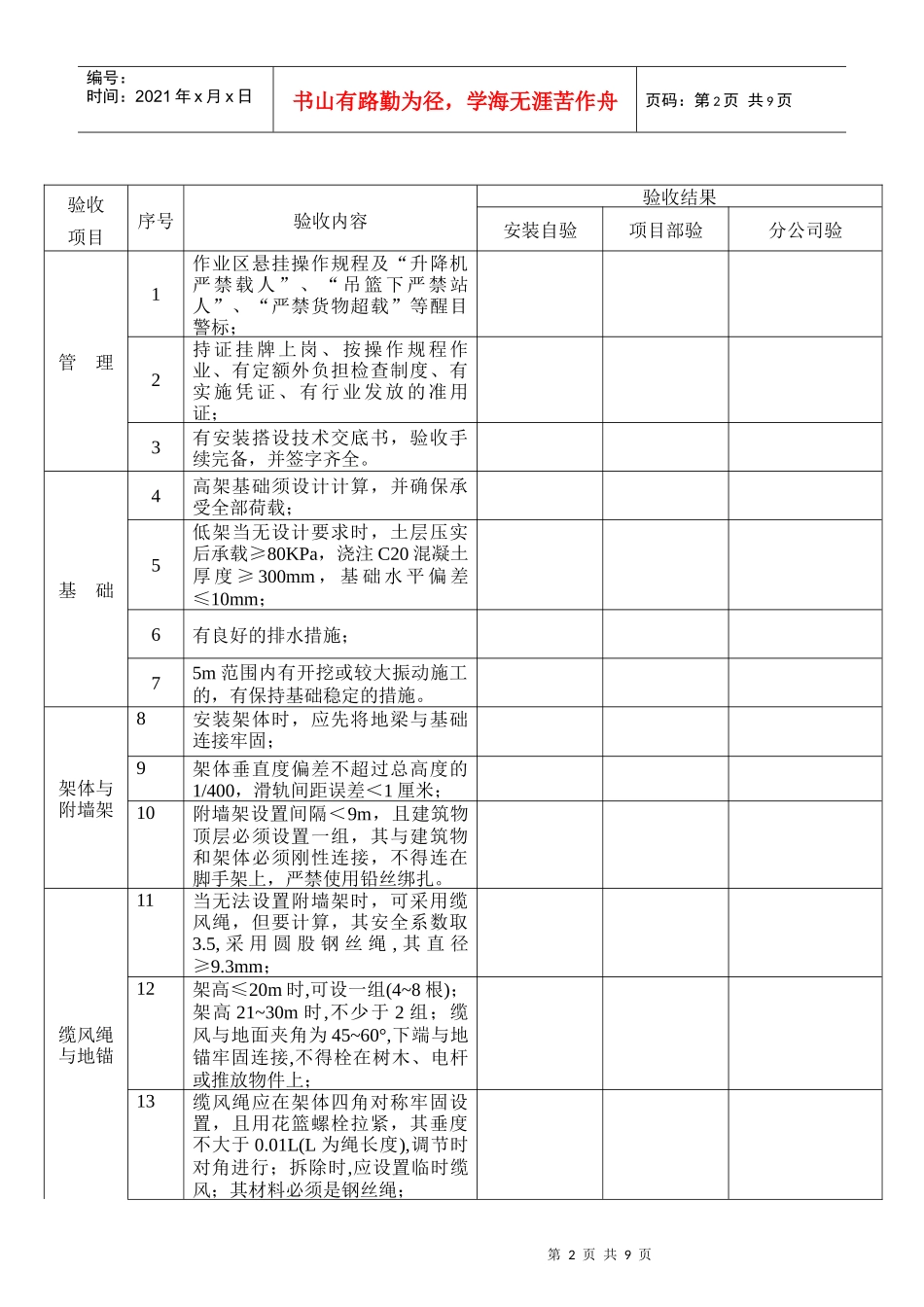

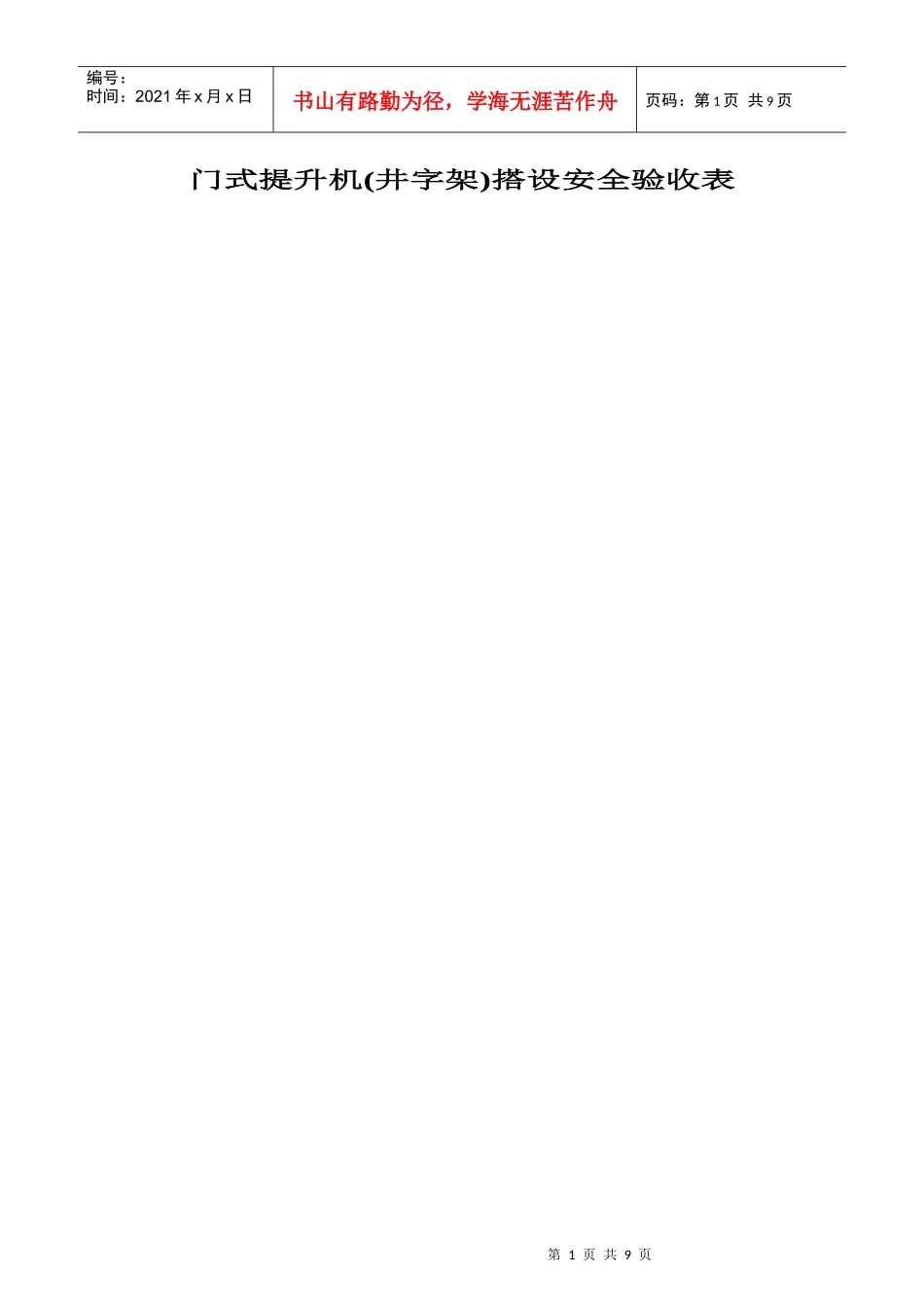

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页门式提升机(井字架)搭设安全验收表第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页验收项目序号验收内容验收结果安装自验项目部验分公司验管理1作业区悬挂操作规程及“升降机严禁载人”、“吊篮下严禁站人”、“严禁货物超载”等醒目警标；2持证挂牌上岗、按操作规程作业、有定额外负担检查制度、有实施凭证、有行业发放的准用证；3有安装搭设技术交底书，验收手续完备，并签字齐全。基础4高架基础须设计计算，并确保承受全部荷载；5低架当无设计要求时，土层压实后承载≥80KPa，浇注C20混凝土厚度≥300mm，基础水平偏差≤10mm；6有良好的排水措施；75m范围内有开挖或较大振动施工的，有保持基础稳定的措施。架体与附墙架8安装架体时，应先将地梁与基础连接牢固；9架体垂直度偏差不超过总高度的1/400，滑轨间距误差＜1厘米；10附墙架设置间隔＜9m，且建筑物顶层必须设置一组，其与建筑物和架体必须刚性连接，不得连在脚手架上，严禁使用铅丝绑扎。缆风绳与地锚11当无法设置附墙架时，可采用缆风绳，但要计算，其安全系数取3.5,采用圆股钢丝绳,其直径≥9.3mm；12架高≤20m时,可设一组(4~8根)；架高21~30m时,不少于2组；缆风与地面夹角为45~60°,下端与地锚牢固连接,不得栓在树木、电杆或推放物件上；13缆风绳应在架体四角对称牢固设置，且用花篮螺栓拉紧，其垂度不大于0.01L(L为绳长度),调节时对角进行；拆除时,应设置临时缆风；其材料必须是钢丝绳；第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页卷扬机与钢丝绳14提升机宜用可逆式卷扬机,高架不得选用摩擦式卷扬机；卷扬机要安装在平整坚实的位置,要实现良好,其搭设强度应能承受10KPa的均布荷载15固定卷扬机锚桩须牢固可靠,架体底部的导向滑轮与卷筒轴心要垂直,其距离应大于15米,钢丝绳在滚筒上要整齐排列,卷筒与钢丝绳直径的比值应大于30,当吊篮处于下极限位置时,尾绳不少于3~5圈,并要设有良好的防滑脱装置；16按卷扬机吨位选择钢丝绳型号,提升机钢丝绳不得接长使用,采用绳卡时必须与绳径相匹配,其数量不得少于3个,间距不小于6倍绳径,绳卡滑鞍应放在受力绳一侧,不得正反交错设置绳卡17钢丝绳通过的过道必须加设过路防护,绳不得顺地拖、不得与硬物磨擦,钢丝绳上10倍直径的长度范围内断丝根数不得大于总根数的5%。安全防护装置18每楼层须设置灵活可靠的、足够承载物料的停车器；19设有断绳保险装置，遇断绳时，满载吊篮下滑滑程不得超过1m，且断绳滑轮与吊篮采用刚性连接；20各楼层料台口要设置常闭栏门，宜采用定型联锁装置；21吊篮进料口须装安全门，升降时安全门封闭上料口，且吊篮上部加设钢板网防护22进料口防护棚的宽度应大于提升机外部尺寸，其长度低架须大于3m，高架大于5m,并应能承受10KPa均布静荷，采用竹笆应为两层，间距不小于600mm23设有可靠上极限越程限位器，其吊篮最高位与天梁最低处的距离应不小于3m24设有紧急断电开关，紧急时，可及时切断提升机总电源，有司作人员控制的可靠信号装置并确保装卸人明白第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页25高架须安装下极限限位器，并要满足在吊篮碰到缓冲器之前限位器能够动作；第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页日常巡查维护记录26当荷载达到额定荷载90%时，应能发出报警信号，当超过定额荷载时，应能切断电源。电气27提升机总电源应设短路保护和漏电保护，电机主回路上要有短路、失压、过电流保护装置；28电气设备绝缘电阻值须大于0.5MΩ,运行中须大于1000Ω/V；29提升机的金属结构及所有电气设备的金属外壳应接地,其接地电阻值不应大于10Ω；30工作照明与提升机的开关要相互独立,当提升机电源切断时,工作照明不应断电；31禁止使用倒顺开关作为卷扬机的控制开关。上料台32卸料平台应用钢管独立搭设,立杆通过水平拉杆与预埋钢管用扣件牢固连接,且每层均有对称连接；宽度...
