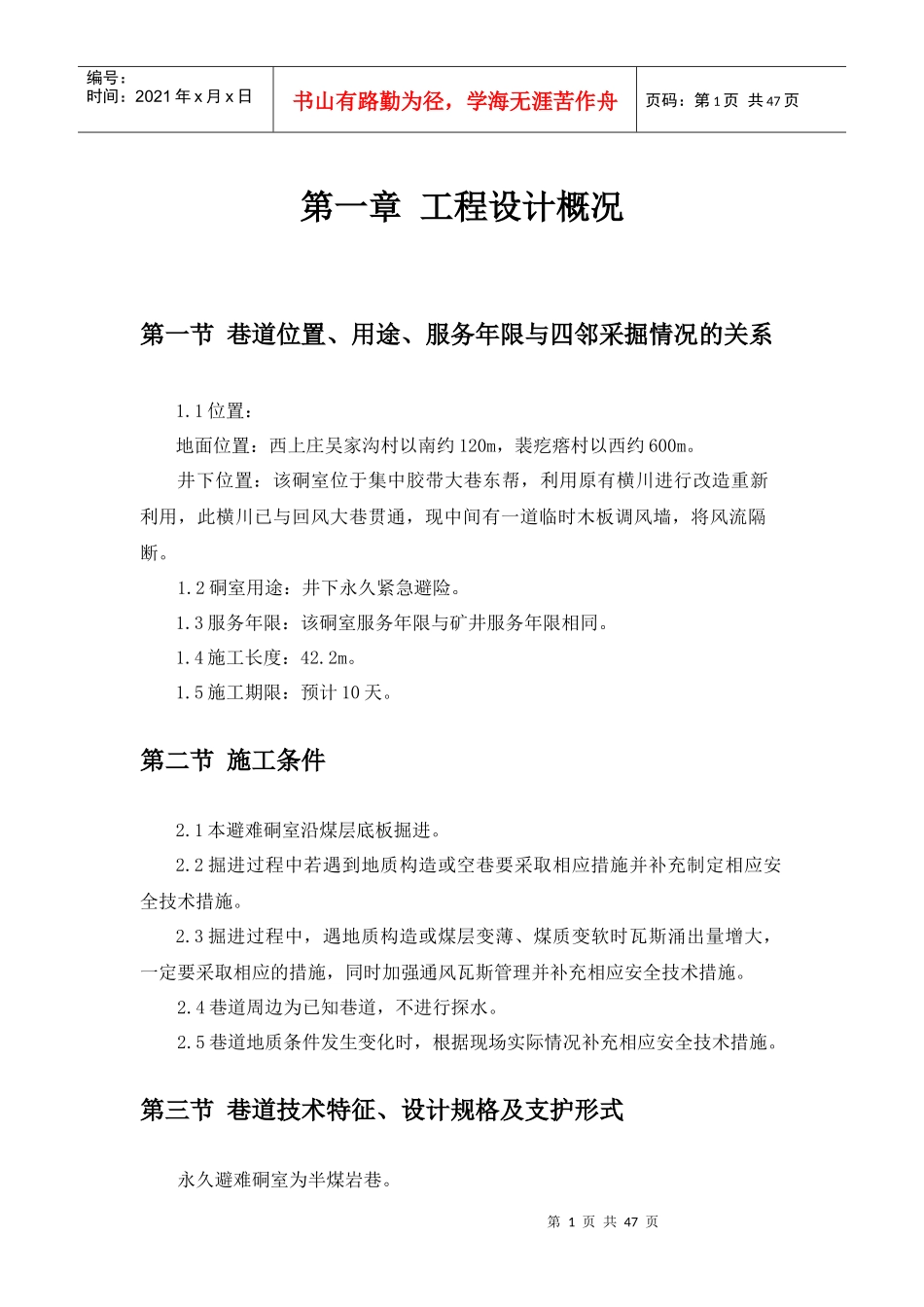

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页第一章工程设计概况第一节巷道位置、用途、服务年限与四邻采掘情况的关系1.1位置：地面位置：西上庄吴家沟村以南约120m，裴疙瘩村以西约600m。井下位置：该硐室位于集中胶带大巷东帮，利用原有横川进行改造重新利用，此横川已与回风大巷贯通，现中间有一道临时木板调风墙，将风流隔断。1.2硐室用途：井下永久紧急避险。1.3服务年限：该硐室服务年限与矿井服务年限相同。1.4施工长度：42.2m。1.5施工期限：预计10天。第二节施工条件2.1本避难硐室沿煤层底板掘进。2.2掘进过程中若遇到地质构造或空巷要采取相应措施并补充制定相应安全技术措施。2.3掘进过程中，遇地质构造或煤层变薄、煤质变软时瓦斯涌出量增大，一定要采取相应的措施，同时加强通风瓦斯管理并补充相应安全技术措施。2.4巷道周边为已知巷道，不进行探水。2.5巷道地质条件发生变化时，根据现场实际情况补充相应安全技术措施。第三节巷道技术特征、设计规格及支护形式永久避难硐室为半煤岩巷。第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页第3页共47页第2页共47页项目数据名称项目数据名称项目数据名称编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页永久避难硐室断面技术特征表断面尺寸支护方式锚索排距（m）顶锚杆间排距（m）帮部支护宽度（m）高度（m）面积（㎡）顶锚网喷、帮砌筑料石墙联合支护。1-1断面帮部采用钢筋混凝土浇筑。间距排距间距排距1、料石墙厚0.3m。2、1-1断面为钢筋混凝土浇筑支护，内外直筋采用Φ16mm钢筋，间距为300mm，内外架立筋采用Φ16mm钢筋，间距为300mm。联系筋采用Φ10mm钢筋，间距为600mm，钢筋保护层厚度不小于50mm。掘进断面5.62.815.682.53.01.51.5净断面5.02.512.5永久避难硐室（机电硐室、卫生间）断面技术特征表断面尺寸支护方式锚索排距（m）顶锚杆间排距（m）帮锚料石墙厚（m）宽度（m）高度（m）面积（㎡）顶锚网喷、帮砌筑料石墙联合支护。间距排距间距排距0.3掘进断面4.22.811.762.53.01.51.5净断面3.62.59永久避难硐室（1、2号钢瓶储存室）断面技术特征表断面尺寸支护方式锚索排距（m）顶锚杆间排距（m）帮锚料石墙厚（m）宽度（m）高度（m）面积（㎡）顶锚网喷、帮砌筑料石墙联合支护。间距排距间距排距0.3掘进断面4.62.812.882.53.01.51.5净断面4.02.510第四节支护形式及材料规格4.1顶板支护：4.1.1锚杆形式和规格：采用高强度螺纹钢锚杆，钢号为BHRB335，规格：Φ18×2000mm。4.1.2锚固方式：树脂加长锚固，采用两支锚固剂，一支规格为MSK2335，第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页另一支规格为MSZ2360。4.1.3钻孔直径为28mm，锚固长度为950mm。4.1.4托盘：采用拱型高强度托盘，规格为：长×宽×厚＝150×150×10mm。4.1.5锚杆布置：矩形布置，锚杆间排距为1.5×1.5m。4.1.6锚索：材质采用Φ15.24×5300mm高强度低松弛钢绞线，树脂加长锚固，采用三支锚固剂，一支规格为K2335，两支规格为Z2360，锚固长度为1550mm。每排两根，间距2.5m，排距3.0m。锚索托板为长×宽×厚＝300×300×16mm的钢板。4.1.7网片：网片采用6#盘条，网片规格为1.8m×1.6m。网孔规格100×100mm，网与网搭接宽度不小于100mm。4.2帮部支护：4.2.1帮部采用砌筑料石墙进行支护，支护厚度300㎜料石墙基础深500㎜，砂浆强度M20。4.2.2砌筑料石墙前，先校挂中腰线，然后清挖砌墙基础槽，保证基础槽深度及宽度。料石墙采用阶段性砌筑，要横向用小线把墙面找齐，垂直吊铅垂线控制墙的垂直度，砌墙过程中每层料石要大致保持在同一标高，且砂浆缝饱满。料石竖向砌墙，杜绝横向使用，砌筑过程中若料石不平，可采用加工石片支垫，料石墙壁后必须砂浆充填密实，料石砌筑灰缝墙体表面1m2范围内重缝、瞎缝、干缝的总数不超过2处。墙体的表面平整度不大于40mm；砌层水平度不大于50mm；灰缝宽度不大于20mm；接茬宽度不大于10mm。阶段性砌墙接茬时必须清理料石岩面并使新铺的砂浆饱满...
