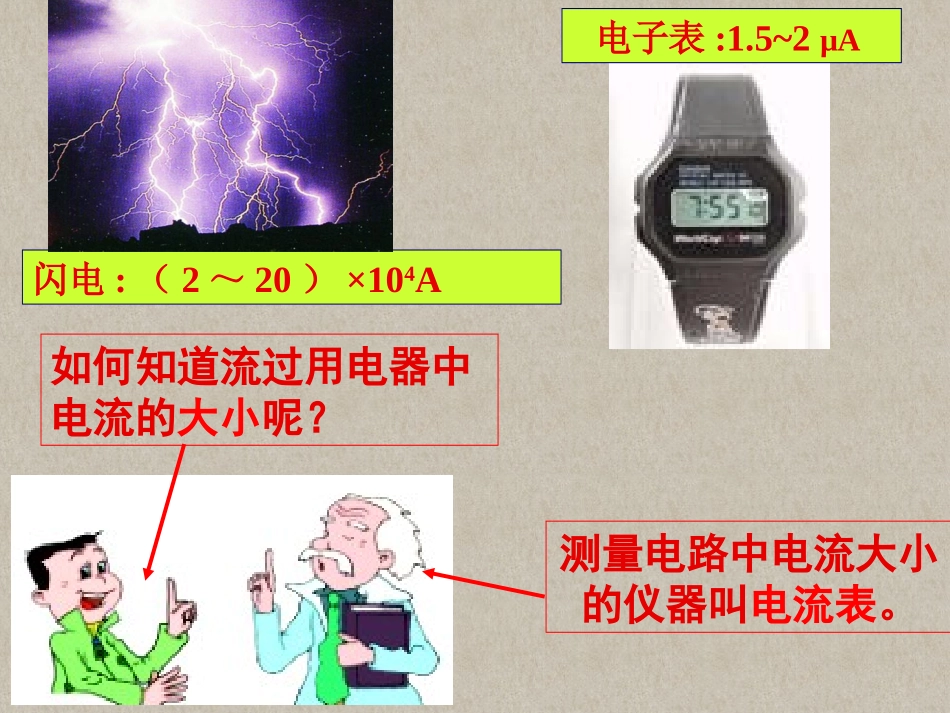

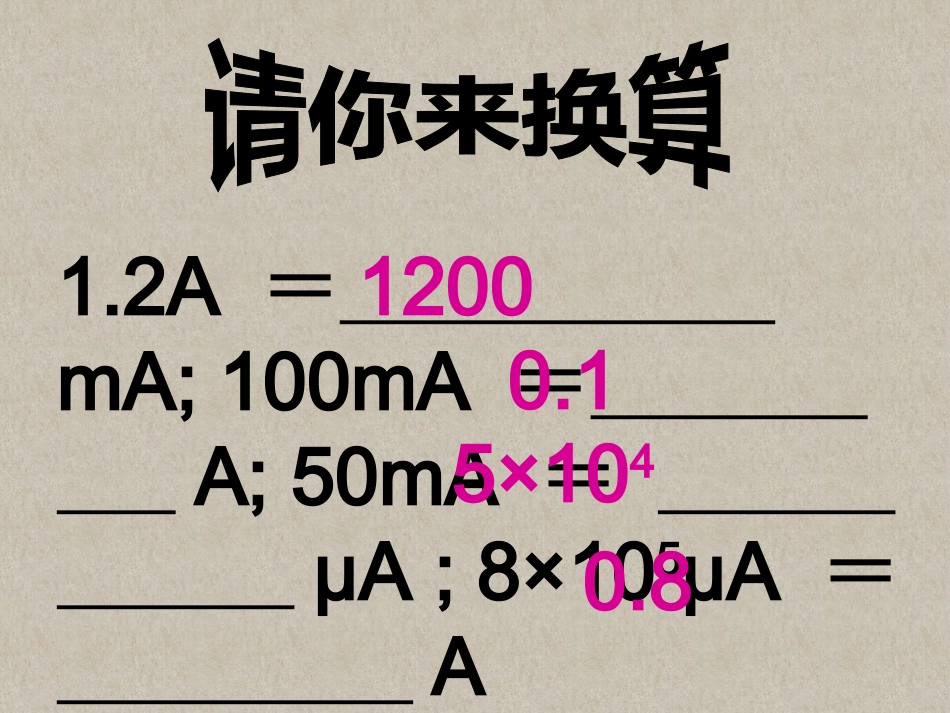

九年级物理蓬溪常乐中学刘春海1.2A＝mA;100mA＝A;50mA＝μA;8×105μA＝A12000.15×1040.8如何知道流过用电器中电流的大小呢？测量电路中电流大小的仪器叫电流表。闪电:（2～20）×104A电子表:1.5~2μA电流表的使用二：电流表1.符号：2.作用：0.63学生用电流表测量电路中的电流①你怎样知道它是电流表②它的零刻度线在哪里？③它有几个接线柱？怎样使用接线柱？观察电流表④当使用标有“－”和“0.6”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？⑤当使用标有“一”和“3”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？量程：0~0.6A分度值：0.02A当使用标有“－”和“0.6”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？分度值是多大？下排的数据为准量程：0~3A上排的数据为准分度值：0.1A当使用标有“－”和“3”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？分度值是多大？⑥想想电流表应该如何读数？读数口诀：一看接线柱，确定量程数二看每小格，明确分度值；三看指针处，正视仔细读。我们来试试吧*电流表的大量程是小量程的5倍你读对了吗？电流表的使用电流表的使用阅读课本的阅读课本的“方法”，“方法”，得出“两要得出“两要两不”的原两不”的原则。则。旋转调零螺丝1、使用前应先检查指针是否指零2、使用电流表必须串联入电路，电流必须从“0.6”或“3”接线柱流入电流表，从“-”接线柱流出电流表。电流流入或电流流出3、绝对不允许不经过用电器而把电流表直接接到电源的两极上4、被测电流的大小不超过电流表的量程试试触触用试触的方法选择合适的量程试触后，如果所测电流值在小量程范围内，我们为什么要改接小量程？小量程分度值小，读数更为准确思考思考讨论讨论3.使用电流表的规则:两要两不(1)使用前应先检查指针是否指零。(2)必须要把电流表串联在电路中.(3)要使电流从标有“+”接线柱流入电流表,从标有“—”的接线柱流出电流表。(4)绝对不允许把电流表直接接到电源的两极。(5)被测电流的大小不能超过电流表的量程。×下图中电流表接法是否正确？说明理由下图中电流表接法是否正确？说明理由×下图中电流表接法是否正确？说明理由√下图中电流表接法是否正确？说明理由测量测量LL11支路支路中电流时中电流时,,电流表的接电流表的接法法√如图1，现在要用电流表来测量电灯A中的电流，那么接法正确的是______图D用电流表测量通过小灯泡的电流,用笔画线代替导线，将下列元件连接起来1、指针不偏转2、指针反向偏转3、指针只偏转很小的角度你知道原因吗你知道原因吗??电路开路电流表接线柱接反了。选择了大量程接线柱电流表的使用(4)绝对不允许绝对不允许将电流表直接直接接到电源的两极接到电源的两极上上(5)被测电流不要超过电流表的量程不要超过电流表的量程(3)“十”、“一”接线柱的接法要正确(2)电流表应串联串联在电路中(1)检查指针是否指零本节小结注意！！试一试：连接电路时，要注意什么问题？根据电路图连接实物电路根据电路图连接实物电路L1L2L1L2L1L2L1L21、如图所示是某同学用电流表测通过小灯泡的电流的实物连接图，其中的三处错误是：⑴____________⑵____________⑶__________________________电源短路(电流表直接接在电源两极）电流表与灯并联电流表的正、负接线柱接反了2、如图所示的是一对同一电路先后两次测量的结果。图A采用的是______量程，示数是____A；图B采用的是_______量程，示数是____A。0～0.6A0.440～3A0.40123A00.20.40.60.60123A00.20.40.6—30.6—34、在如图所示的实物连接图中,灯泡L1和L2串联，电流表测通过灯泡Ll的电流，请指出图中的两处错误，并在实物图中改动最少的导线根数，使图变成正确的L1L2测量通过小灯泡的电流时电流表的接法要测量某一部分电路中的电流，必须把电流表串联串联在这部分电路里测量L1支路中电流时，电流表的接法测量L2支路中电流时,电流表的接法
