氧分析仪表培训手册VIP免费

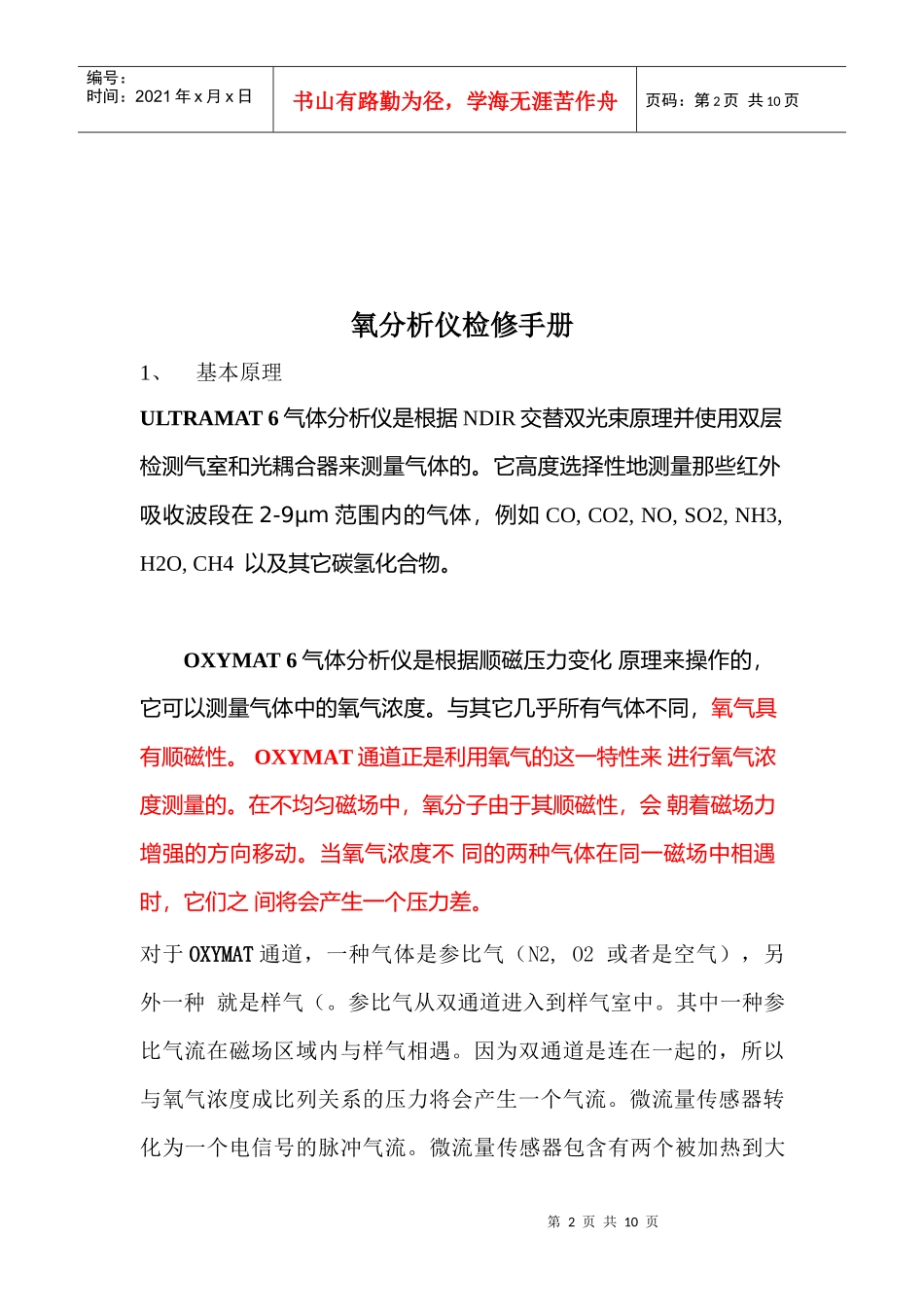

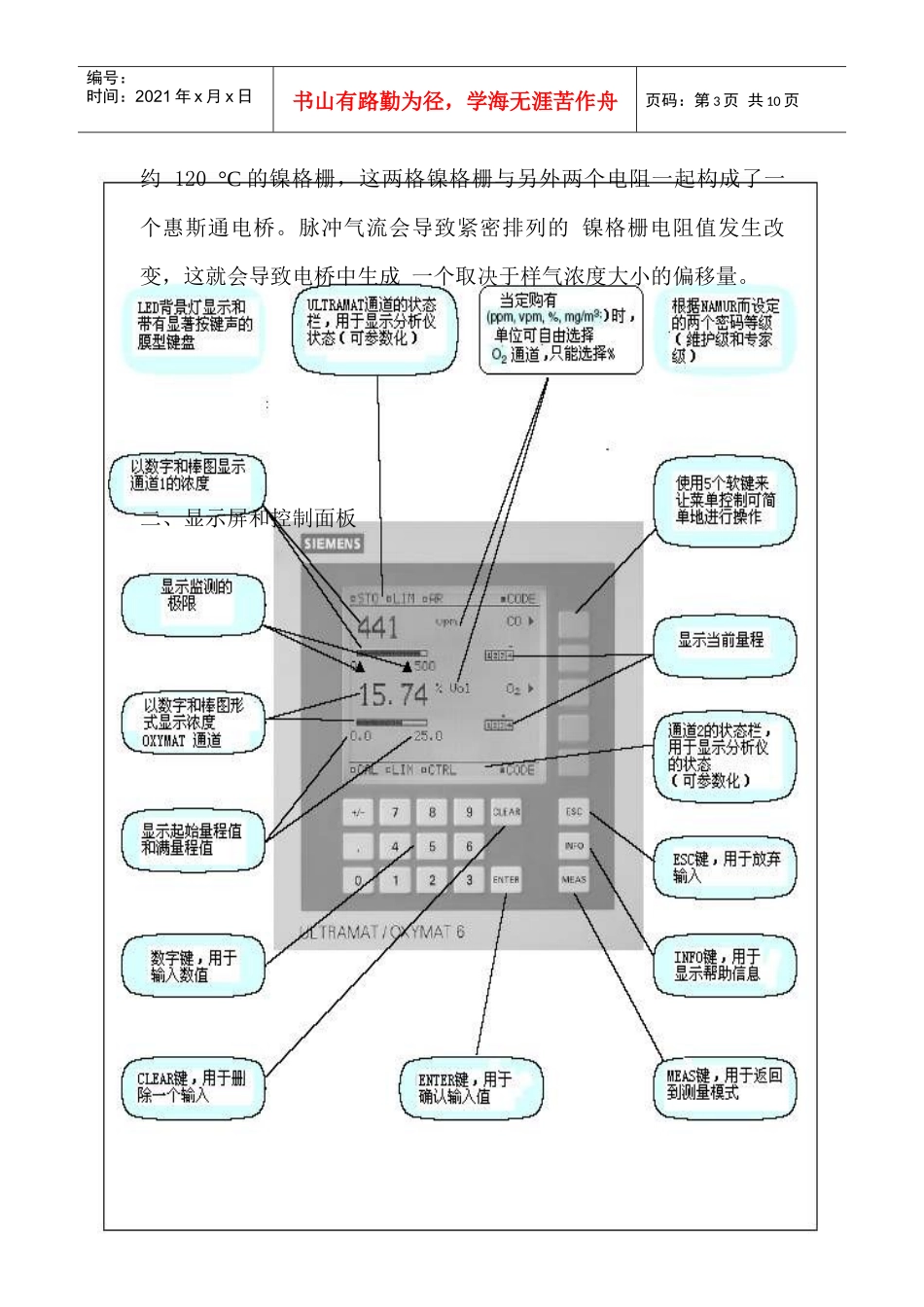

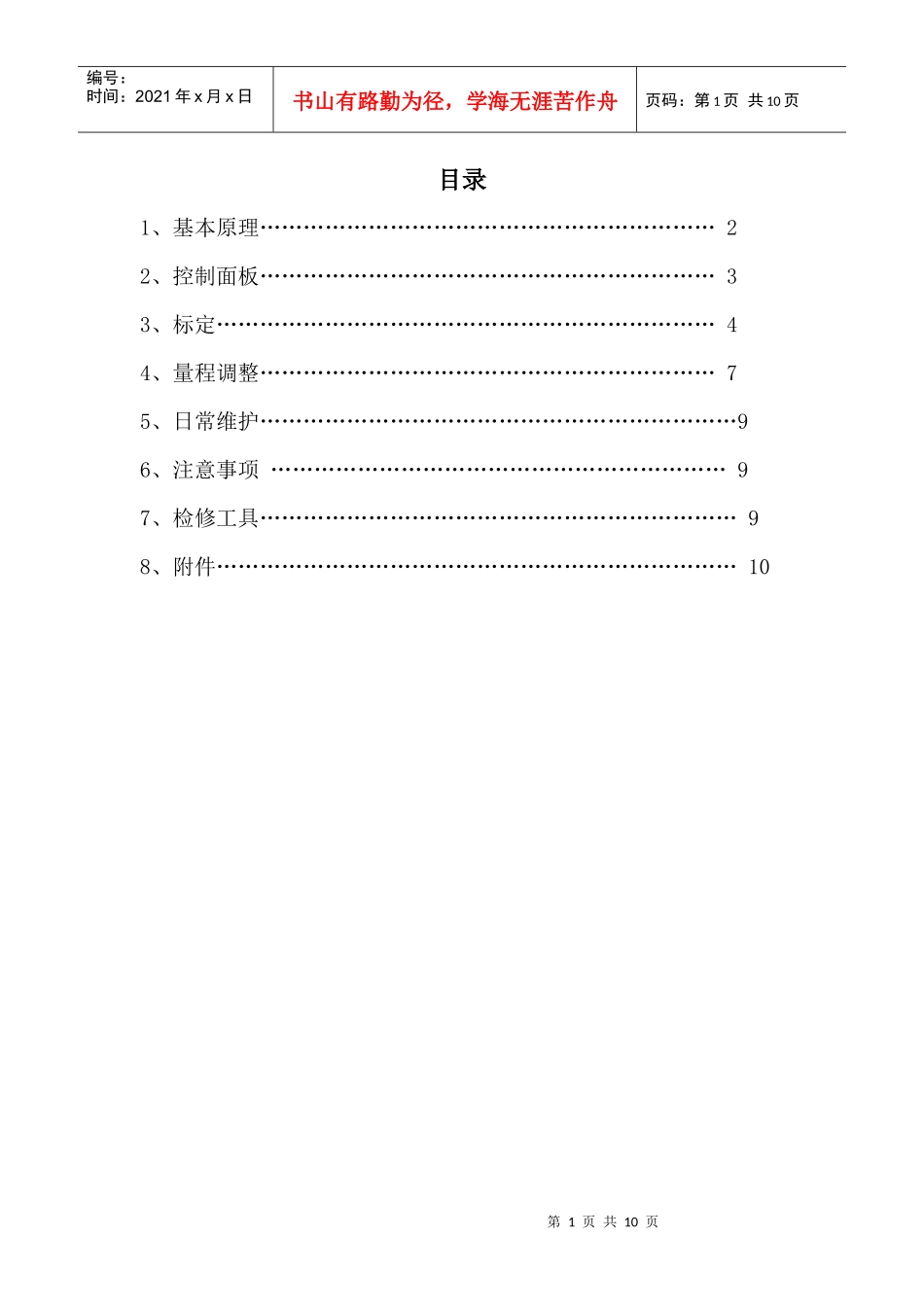

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页目录1、基本原理………………………………………………………22、控制面板………………………………………………………33、标定……………………………………………………………44、量程调整………………………………………………………75、日常维护…………………………………………………………96、注意事项………………………………………………………97、检修工具…………………………………………………………98、附件………………………………………………………………10第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页氧分析仪检修手册1、基本原理ULTRAMAT6气体分析仪是根据NDIR交替双光束原理并使用双层检测气室和光耦合器来测量气体的。它高度选择性地测量那些红外吸收波段在2-9µm范围内的气体，例如CO,CO2,NO,SO2,NH3,H2O,CH4以及其它碳氢化合物。OXYMAT6气体分析仪是根据顺磁压力变化原理来操作的，它可以测量气体中的氧气浓度。与其它几乎所有气体不同，氧气具有顺磁性。OXYMAT通道正是利用氧气的这一特性来进行氧气浓度测量的。在不均匀磁场中，氧分子由于其顺磁性，会朝着磁场力增强的方向移动。当氧气浓度不同的两种气体在同一磁场中相遇时，它们之间将会产生一个压力差。对于OXYMAT通道，一种气体是参比气（N2,O2或者是空气），另外一种就是样气（。参比气从双通道进入到样气室中。其中一种参比气流在磁场区域内与样气相遇。因为双通道是连在一起的，所以与氧气浓度成比列关系的压力将会产生一个气流。微流量传感器转化为一个电信号的脉冲气流。微流量传感器包含有两个被加热到大第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页约120°C的镍格栅，这两格镍格栅与另外两个电阻一起构成了一个惠斯通电桥。脉冲气流会导致紧密排列的镍格栅电阻值发生改变，这就会导致电桥中生成一个取决于样气浓度大小的偏移量。二、显示屏和控制面板第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页我们只是用来测量气体成分中氧的含量，故面板中只显示氧的浓度。三、标定在标定前，先要把准备工作做好，把参比气体打开，一般3~5Kg左右，检查气源管路有无漏气，如不漏气则开始准备标定。ULTRAMAT/OXYMAT6E/F允许手动标定和自标定，但我们都是采取手动标定。如图把单向阀门打到标定位置，标定完要打到测量值。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页1、零点标定分析仪处于测量模式时，测量组分和一个向右指的箭头一起显示于屏的右侧，将会给这个测量组分指定个软件，通过按这个软件就可调用主菜单。如图：标定量程参数零点标定时候要把量程气阀关掉如图：把零点气（参比气）阀门打开如图：第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页箭头往下打同时把流量通过压力调整阀（下图）调节到中间位置。选择Calibration标定键进入后会出现“ZERO”零点和“SPAN”量程，我们选择零点，进入后出现：当测量值稳定时才可以触发标定过程键：startcalibration，标定成功后，面板会提示标定OK！表示标定过程结束，按“ESC”键退回上一部，按“MEAS‘键盘则退回主画面，会提示你对此标定过程保存。2、量程标定标定前把量程气阀打开如图：第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页箭头朝上打把零点气（参比气）阀门关闭如图：同时把量程气打开2~3Kg左右，调节量程气流量到中间位置。量程气标定前一定要注意内部量程和量程气瓶的标气量程一致，不然会影响测量精度。操作步骤和标定零点一样，只是要选择“SPAN”。四、量程调整选择主菜单中量程之后的功能软键会出现以下画面：选择量程自定义量程1、按选择量程后出现如图：该量程为定义好的量程，当小黑方框选中时即可。2、按自定义量程...
