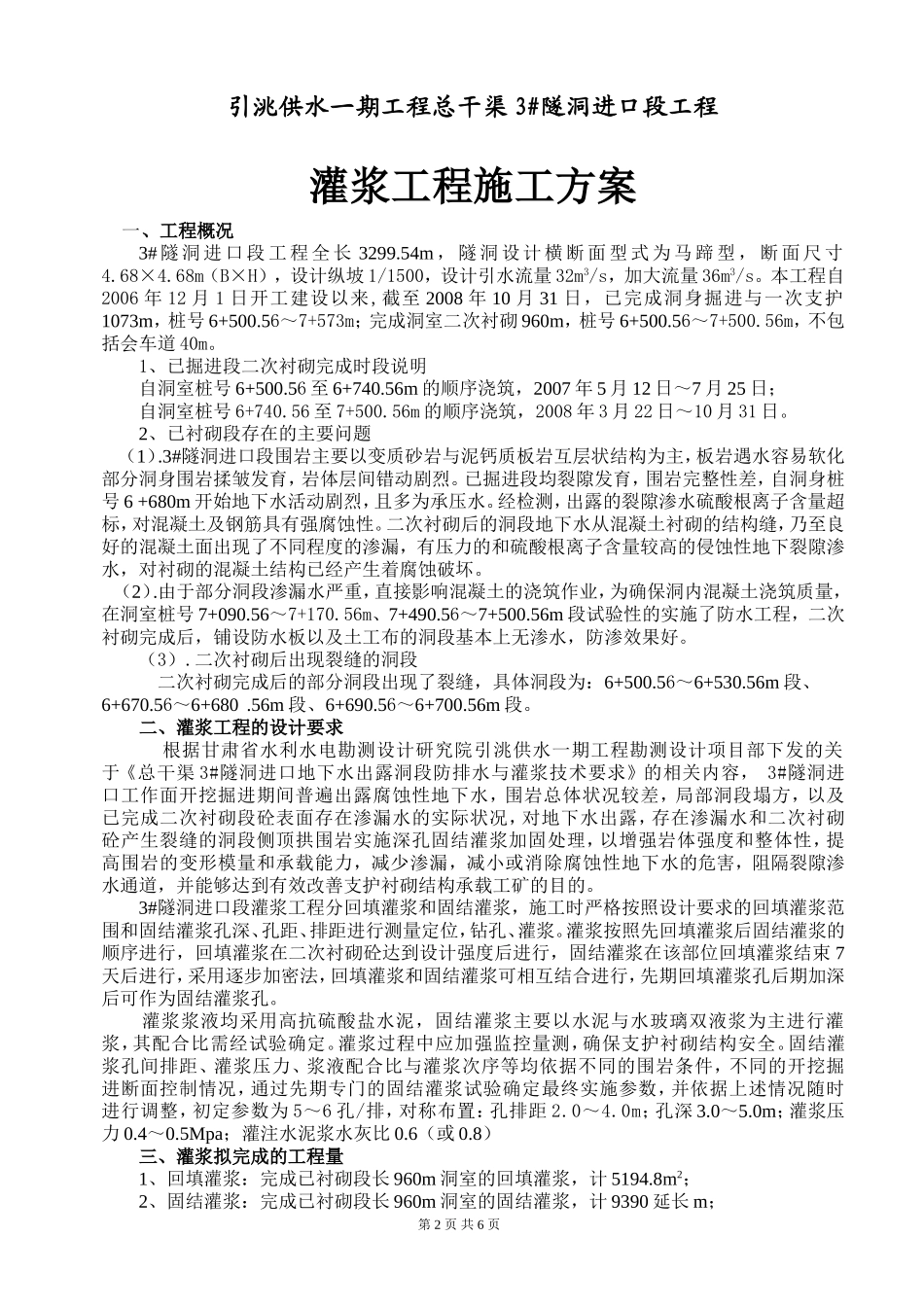

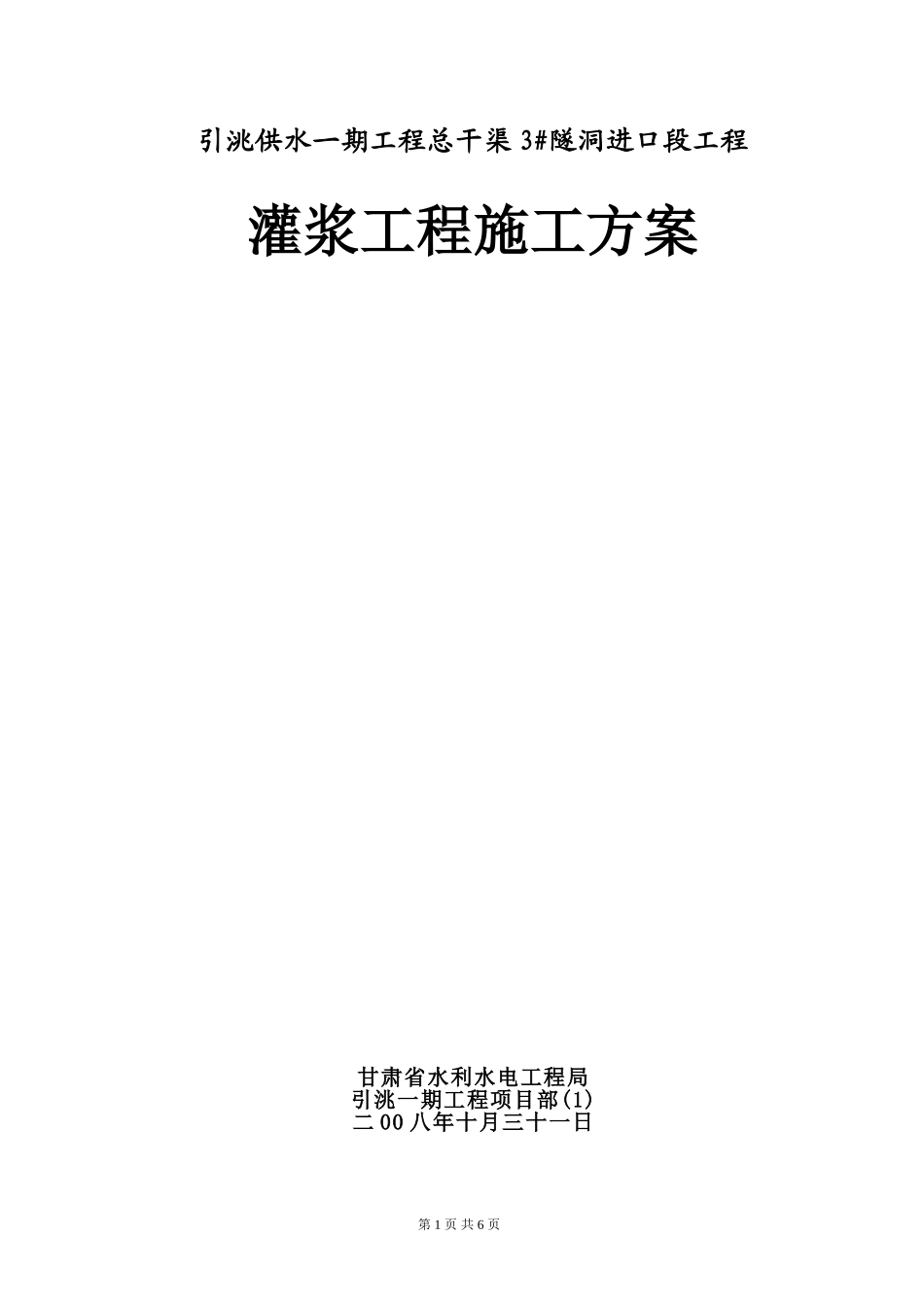

引洮供水一期工程总干渠3#隧洞进口段工程灌浆工程施工方案甘肃省水利水电工程局引洮一期工程项目部(1)二00八年十月三十一日第1页共6页引洮供水一期工程总干渠3#隧洞进口段工程灌浆工程施工方案一、工程概况3#隧洞进口段工程全长3299.54m，隧洞设计横断面型式为马蹄型，断面尺寸4.68×4.68m（B×H），设计纵坡1/1500，设计引水流量32m3/s，加大流量36m3/s。本工程自2006年12月1日开工建设以来,截至2008年10月31日，已完成洞身掘进与一次支护1073m，桩号6+500.56～7+573m；完成洞室二次衬砌960m，桩号6+500.56～7+500.56m，不包括会车道40m。1、已掘进段二次衬砌完成时段说明自洞室桩号6+500.56至6+740.56m的顺序浇筑，2007年5月12日～7月25日；自洞室桩号6+740.56至7+500.56m的顺序浇筑，2008年3月22日～10月31日。2、已衬砌段存在的主要问题（1）.3#隧洞进口段围岩主要以变质砂岩与泥钙质板岩互层状结构为主，板岩遇水容易软化部分洞身围岩揉皱发育，岩体层间错动剧烈。已掘进段均裂隙发育，围岩完整性差，自洞身桩号6+680m开始地下水活动剧烈，且多为承压水。经检测，出露的裂隙渗水硫酸根离子含量超标，对混凝土及钢筋具有强腐蚀性。二次衬砌后的洞段地下水从混凝土衬砌的结构缝，乃至良好的混凝土面出现了不同程度的渗漏，有压力的和硫酸根离子含量较高的侵蚀性地下裂隙渗水，对衬砌的混凝土结构已经产生着腐蚀破坏。（2）.由于部分洞段渗漏水严重，直接影响混凝土的浇筑作业，为确保洞内混凝土浇筑质量，在洞室桩号7+090.56～7+170.56m、7+490.56～7+500.56m段试验性的实施了防水工程，二次衬砌完成后，铺设防水板以及土工布的洞段基本上无渗水，防渗效果好。（3）.二次衬砌后出现裂缝的洞段二次衬砌完成后的部分洞段出现了裂缝，具体洞段为：6+500.56～6+530.56m段、6+670.56～6+680.56m段、6+690.56～6+700.56m段。二、灌浆工程的设计要求根据甘肃省水利水电勘测设计研究院引洮供水一期工程勘测设计项目部下发的关于《总干渠3#隧洞进口地下水出露洞段防排水与灌浆技术要求》的相关内容，3#隧洞进口工作面开挖掘进期间普遍出露腐蚀性地下水，围岩总体状况较差，局部洞段塌方，以及已完成二次衬砌段砼表面存在渗漏水的实际状况，对地下水出露，存在渗漏水和二次衬砌砼产生裂缝的洞段侧顶拱围岩实施深孔固结灌浆加固处理，以增强岩体强度和整体性，提高围岩的变形模量和承载能力，减少渗漏，减小或消除腐蚀性地下水的危害，阻隔裂隙渗水通道，并能够达到有效改善支护衬砌结构承载工矿的目的。3#隧洞进口段灌浆工程分回填灌浆和固结灌浆，施工时严格按照设计要求的回填灌浆范围和固结灌浆孔深、孔距、排距进行测量定位，钻孔、灌浆。灌浆按照先回填灌浆后固结灌浆的顺序进行，回填灌浆在二次衬砌砼达到设计强度后进行，固结灌浆在该部位回填灌浆结束7天后进行，采用逐步加密法，回填灌浆和固结灌浆可相互结合进行，先期回填灌浆孔后期加深后可作为固结灌浆孔。灌浆浆液均采用高抗硫酸盐水泥，固结灌浆主要以水泥与水玻璃双液浆为主进行灌浆，其配合比需经试验确定。灌浆过程中应加强监控量测，确保支护衬砌结构安全。固结灌浆孔间排距、灌浆压力、浆液配合比与灌浆次序等均依据不同的围岩条件，不同的开挖掘进断面控制情况，通过先期专门的固结灌浆试验确定最终实施参数，并依据上述情况随时进行调整，初定参数为5～6孔/排，对称布置：孔排距2.0～4.0m；孔深3.0～5.0m；灌浆压力0.4～0.5Mpa；灌注水泥浆水灰比0.6（或0.8）三、灌浆拟完成的工程量1、回填灌浆：完成已衬砌段长960m洞室的回填灌浆，计5194.8m2；2、固结灌浆：完成已衬砌段长960m洞室的固结灌浆，计9390延长m；第2页共6页四、工期安排根据3#隧洞进口段总体施工进度计划以及2008年年度施工计划安排，计划2008年11月1日至12月31日完成二衬段全部的灌浆施工任务。五、灌浆工程施工总体布置及施工程序1、施工布置由于本次灌浆洞段较长，工程量较大，洞室内工作面小，为确保在较短的工期内完成灌浆施工任务，拟配置三套灌浆设备及人员，分段施作，各段灌浆作业同时进行，洞内配置回填灌浆设备一套，固结灌浆设备两套，制...
