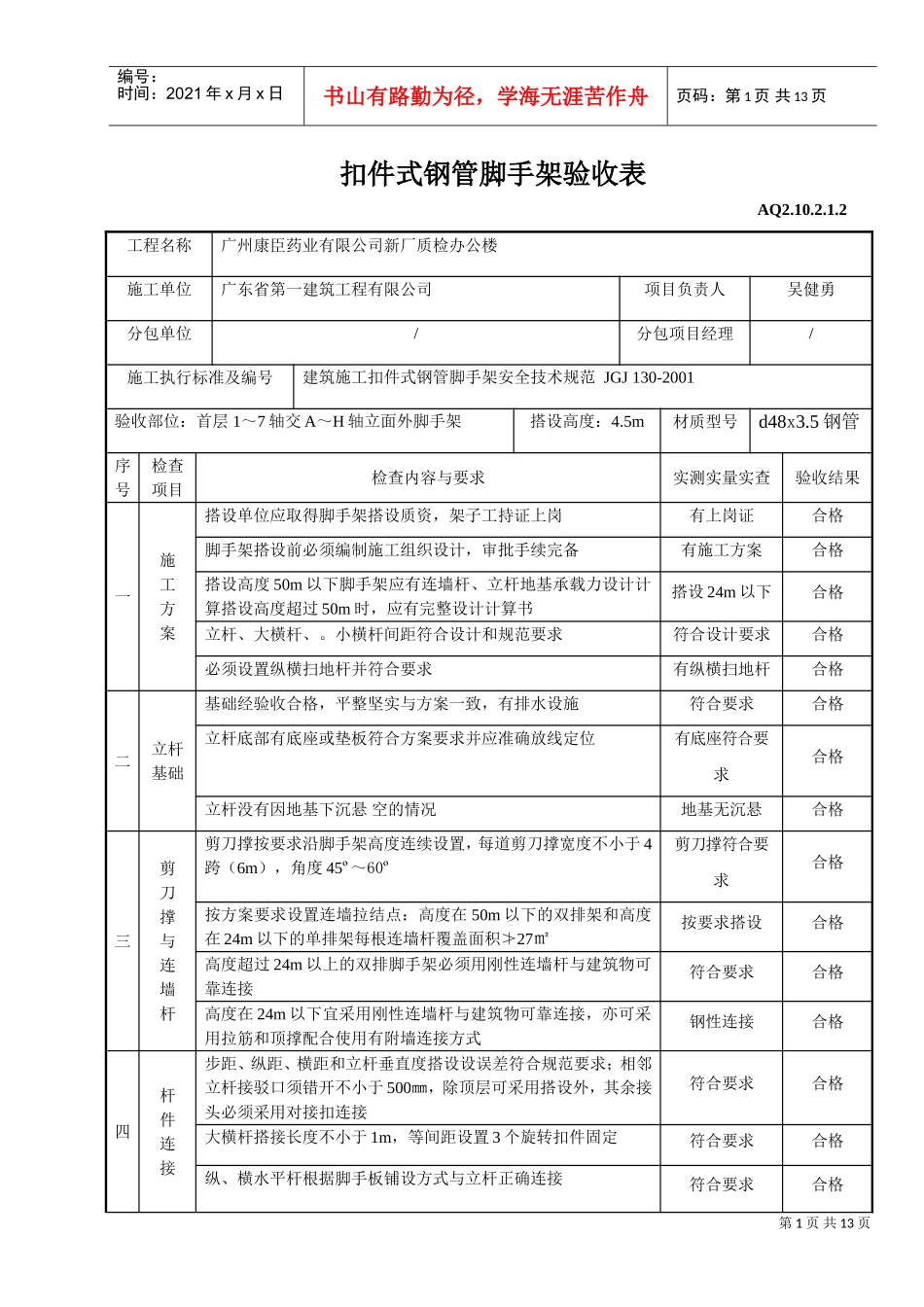

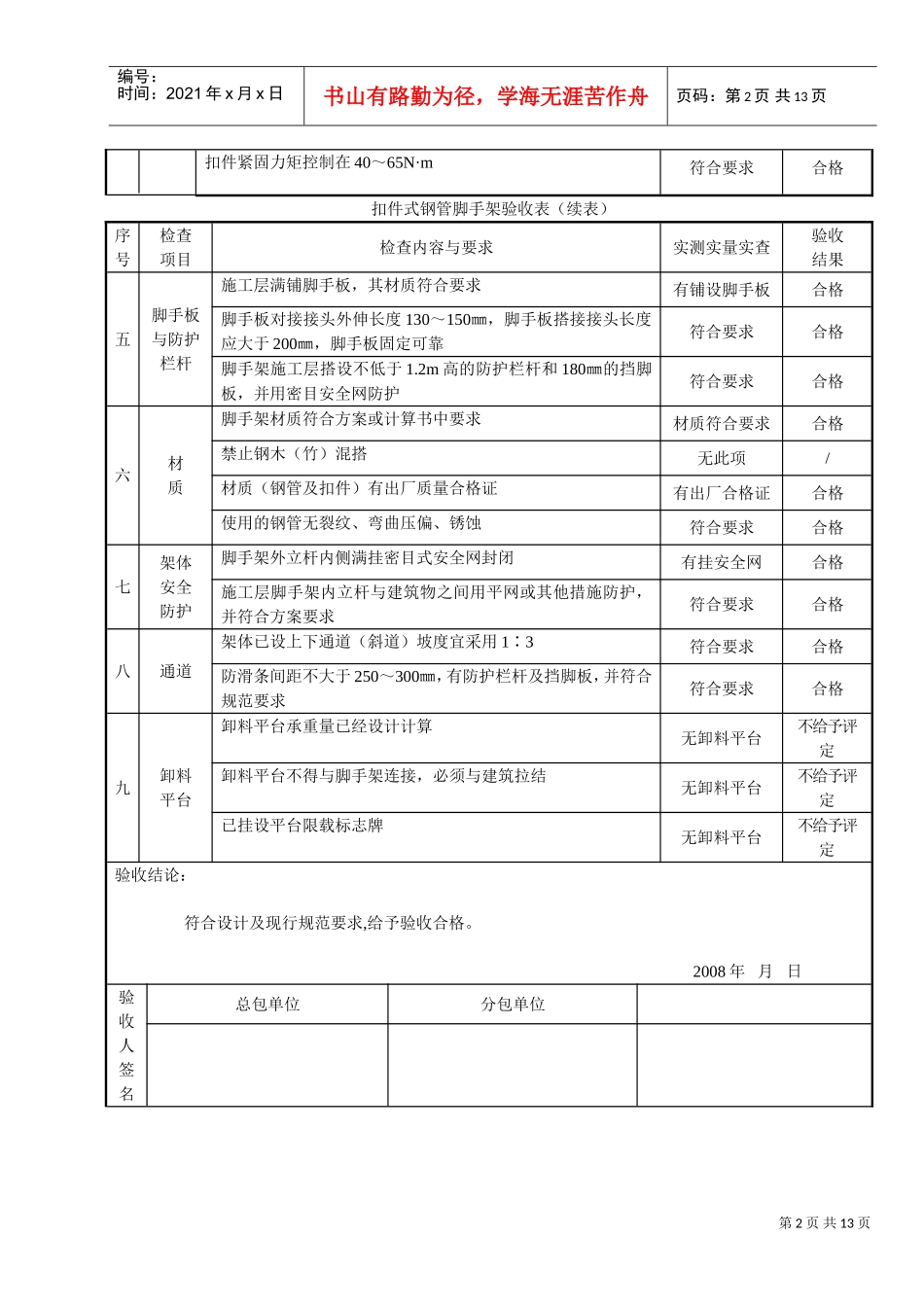

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页扣件式钢管脚手架验收表AQ2.10.2.1.2工程名称广州康臣药业有限公司新厂质检办公楼施工单位广东省第一建筑工程有限公司项目负责人吴健勇分包单位/分包项目经理/施工执行标准及编号建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001验收部位：首层1～7轴交A～H轴立面外脚手架搭设高度：4.5m材质型号d48x3.5钢管序号检查项目检查内容与要求实测实量实查验收结果一施工方案搭设单位应取得脚手架搭设质资，架子工持证上岗有上岗证合格脚手架搭设前必须编制施工组织设计，审批手续完备有施工方案合格搭设高度50m以下脚手架应有连墙杆、立杆地基承载力设计计算搭设高度超过50m时，应有完整设计计算书搭设24m以下合格立杆、大橫杆、。小橫杆间距符合设计和规范要求符合设计要求合格必须设置纵横扫地杆并符合要求有纵横扫地杆合格二立杆基础基础经验收合格，平整坚实与方案一致，有排水设施符合要求合格立杆底部有底座或垫板符合方案要求并应准确放线定位有底座符合要求合格立杆没有因地基下沉悬空的情况地基无沉悬合格三剪刀撑与连墙杆剪刀撑按要求沿脚手架高度连续设置，每道剪刀撑宽度不小于4跨（6m），角度45º～60º剪刀撑符合要求合格按方案要求设置连墙拉结点：高度在50m以下的双排架和高度在24m以下的单排架每根连墙杆覆盖面积≯27㎡按要求搭设合格高度超过24m以上的双排脚手架必须用刚性连墙杆与建筑物可靠连接符合要求合格高度在24m以下宜采用刚性连墙杆与建筑物可靠连接，亦可采用拉筋和顶撑配合使用有附墙连接方式钢性连接合格四杆件连接步距、纵距、横距和立杆垂直度搭设设误差符合规范要求；相邻立杆接驳口须错开不小于500㎜，除顶层可采用搭设外，其余接头必须采用对接扣连接符合要求合格大横杆搭接长度不小于1m，等间距设置3个旋转扣件固定符合要求合格纵、横水平杆根据脚手板铺设方式与立杆正确连接符合要求合格第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页扣件紧固力矩控制在40～65N·m符合要求合格扣件式钢管脚手架验收表（续表）序号检查项目检查内容与要求实测实量实查验收结果五脚手板与防护栏杆施工层满铺脚手板，其材质符合要求有铺设脚手板合格脚手板对接接头外伸长度130～150㎜，脚手板搭接接头长度应大于200㎜，脚手板固定可靠符合要求合格脚手架施工层搭设不低于1.2m高的防护栏杆和180㎜的挡脚板，并用密目安全网防护符合要求合格六材质脚手架材质符合方案或计算书中要求材质符合要求合格禁止钢木（竹）混搭无此项/材质（钢管及扣件）有出厂质量合格证有出厂合格证合格使用的钢管无裂纹、弯曲压偏、锈蚀符合要求合格七架体安全防护脚手架外立杆内侧满挂密目式安全网封闭有挂安全网合格施工层脚手架内立杆与建筑物之间用平网或其他措施防护，并符合方案要求符合要求合格八通道架体已设上下通道（斜道）坡度宜采用1∶3符合要求合格防滑条间距不大于250～300㎜，有防护栏杆及挡脚板，并符合规范要求符合要求合格九卸料平台卸料平台承重量已经设计计算无卸料平台不给予评定卸料平台不得与脚手架连接，必须与建筑拉结无卸料平台不给予评定已挂设平台限载标志牌无卸料平台不给予评定验收结论：符合设计及现行规范要求,给予验收合格。2008年月日验收人签名总包单位分包单位第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页监理单位意见：专业监理工程师：年月日扣件式钢管脚手架验收表AQ2.10.2.1.2工程名称广州康臣药业有限公司新厂质检办公楼施工单位广东省第一建筑工程有限公司项目负责人吴健勇分包单位/分包项目经理/施工执行标准及编号建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001验收部位：二层1～7轴交A～H轴立面外脚手架搭设高度：4.5m材质型号d48x3.5钢管序号检查项目检查内容与要求实测实量实查验收结果一施工方案搭设单位应取得脚手架搭设质资，架子工持证上岗有上岗证合格脚手架搭设前必须编制施工组织设计，审批手续完备有施工方案合格搭设高度50m以下脚手架应有连墙杆、立杆地基...
