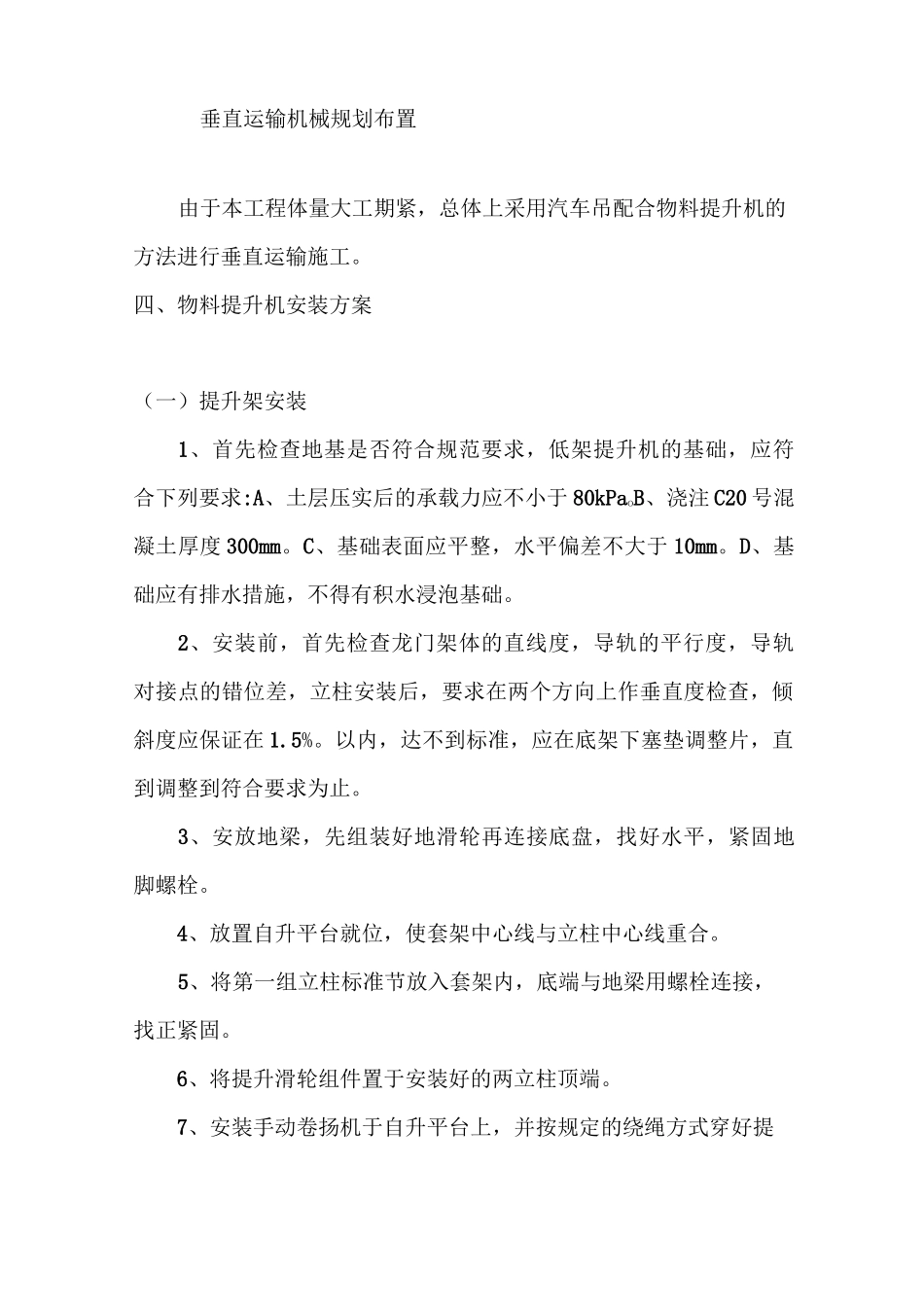

西充县北部新城谯周大道北一段高边坡工程垂直运输专项施工方案一、编制依据1.西充北部新城谯周大道北一段高边坡工程施工图纸。2.龙门架及井字架物料提升机安全技术规范JGJ88-20103建筑施工扣件式钢管脚手架安全技术规范JGJB－20114.建筑机械适用安全技术规程JGJ33-20125.《施工临时用电方案》6.地勘报告及现场开挖地基承载力情况7.《建筑施工安全检查标准》JGJ59-2011二、工程概况本工程为西充县北部新城谯周大道北一段高边坡工程。工程地址：位于西充县北部新城谯周大道北一段东。工程性质为市政工程道路路堑工程边坡地质灾害治理。治理方案为：截排水沟+削坡（清坡修整）+锚杆格构+护面墙+泄水孔。A段工程主要内容为道路侧总长234m（设计），最高点66.73m（设计）范围内，按边坡现场地质土层分布从下到上划分出一至七级边坡灾害治理范围。B段工程主要内容为道路侧总长约120m（设计），最高点约28m（设计）范围内，按边坡现场地质土层分布从下到上划分出一至四级边坡灾害治理范围。垂直运输机械规划布置由于本工程体量大工期紧，总体上采用汽车吊配合物料提升机的方法进行垂直运输施工。四、物料提升机安装方案（一）提升架安装1、首先检查地基是否符合规范要求，低架提升机的基础，应符合下列要求:A、土层压实后的承载力应不小于80kPaoB、浇注C20号混凝土厚度300mm。C、基础表面应平整，水平偏差不大于10mm。D、基础应有排水措施，不得有积水浸泡基础。2、安装前，首先检查龙门架体的直线度，导轨的平行度，导轨对接点的错位差，立柱安装后，要求在两个方向上作垂直度检查，倾斜度应保证在1.5%。以内，达不到标准，应在底架下塞垫调整片，直到调整到符合要求为止。3、安放地梁，先组装好地滑轮再连接底盘，找好水平，紧固地脚螺栓。4、放置自升平台就位，使套架中心线与立柱中心线重合。5、将第一组立柱标准节放入套架内，底端与地梁用螺栓连接，找正紧固。6、将提升滑轮组件置于安装好的两立柱顶端。7、安装手动卷扬机于自升平台上，并按规定的绕绳方式穿好提升钢丝绳。8、将扒杆安装于自升平台上。9、利用手动卷扬机提升自升平台，直到台面与立柱顶面平齐，取下提升滑轮组件置于平台上。10、利用扒杆安装好第二组标准节，并将提升滑轮组件置于第二组标准节顶部。11、重复步骤9提升平台至立柱顶面。12、安装撑杆并紧固以上各件连接螺栓，检查安装好的标准节垂直偏差，调整到符合要求。13、安装卷扬机。14、放进吊篮，调整升降吊篮的水平度及导靴滚轮与导轨接触面的间隙，达到设计要求后，再安装两对楔体组件。15、楔体组件必须安装在升降吊篮左右两侧槽钢柱体的同一水平上，将楔块提到上止点就位抱合后，再将楔体座焊接在槽钢体上，焊接必须达到设计要求。16、安装断绳保护系统，升降动滑轮轴心必须与升降吊篮承重梁中心重合，安装好的升降动滑轮能灵活转动，弹簧拉板与滑轮压盖及座体轴向间隙一致，压缩弹簧受压时，两钢丝间隙大于或等于0.1d（d是钢丝直径），四组调整一致。17、安装杠杆，连接铰链。18、摇臂铰链机构，按图样尺寸位置安装后，转动应灵活，臂板中心线角度应一致，当升降动滑轮轴提升到座体顶点时，用调节螺栓调整四个楔块，抱合摩擦面与导轨接触面的间隙达到15mm,升降动滑轮轴降到下止点，楔块提升到上止点（夹紧状态）。19、卸料上翻防护门，开门灵活，插销自如。将拉伸弹簧连接在摇臂上，再将钢丝绳绕过导向绳轮与门相接。推拉门子调整拉伸弹簧拉力，当门开启后，楔块必须提到上止点（门轴中心距索绳孔中心100mm），此时，门架升降机就基本安装就绪.以下主要是如何实现升降。20、将第三组标准节送入吊篮，提升吊蓝到接近极限高度，然后利用扒杆安装好第三组标准节，将提升滑轮组件置于第三节标准节顶部，再重复步骤9提升平台。21、架设好第三节时，应做龙门架体外封闭脚手架。组装好第一道进料门，并做斜支撑处理，按楼层高度在架管上安装磁控开关支架就可以正式投入使用。22、当龙门架架设高度超过12m时，应在第一层处设置第一道附墙杆，以后每间隔9m增设一道。如果门架在风力较大地区工作，应改为每6m设一道附墙杆。杆节增高，外封闭脚手架及附着同步进行...
