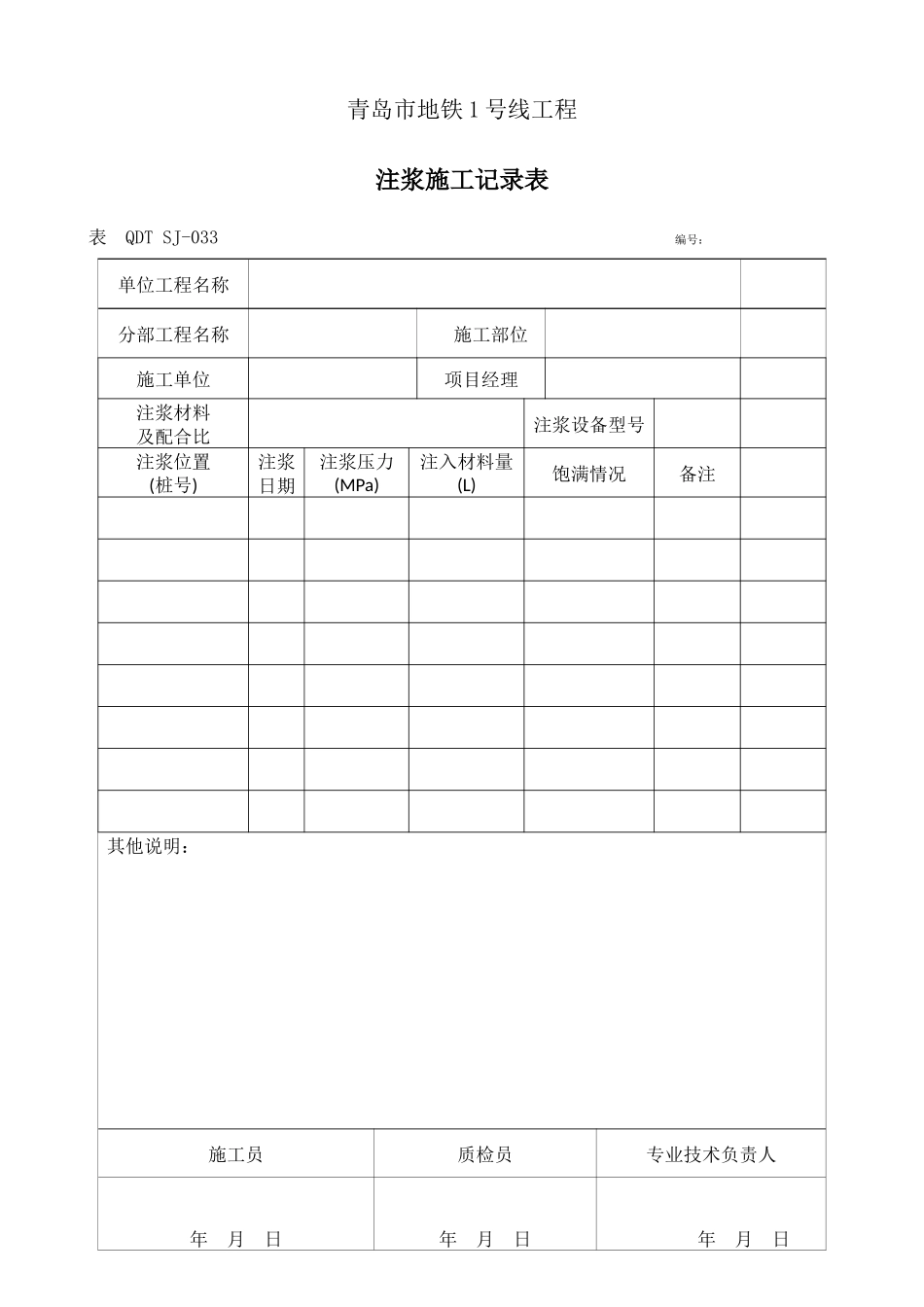

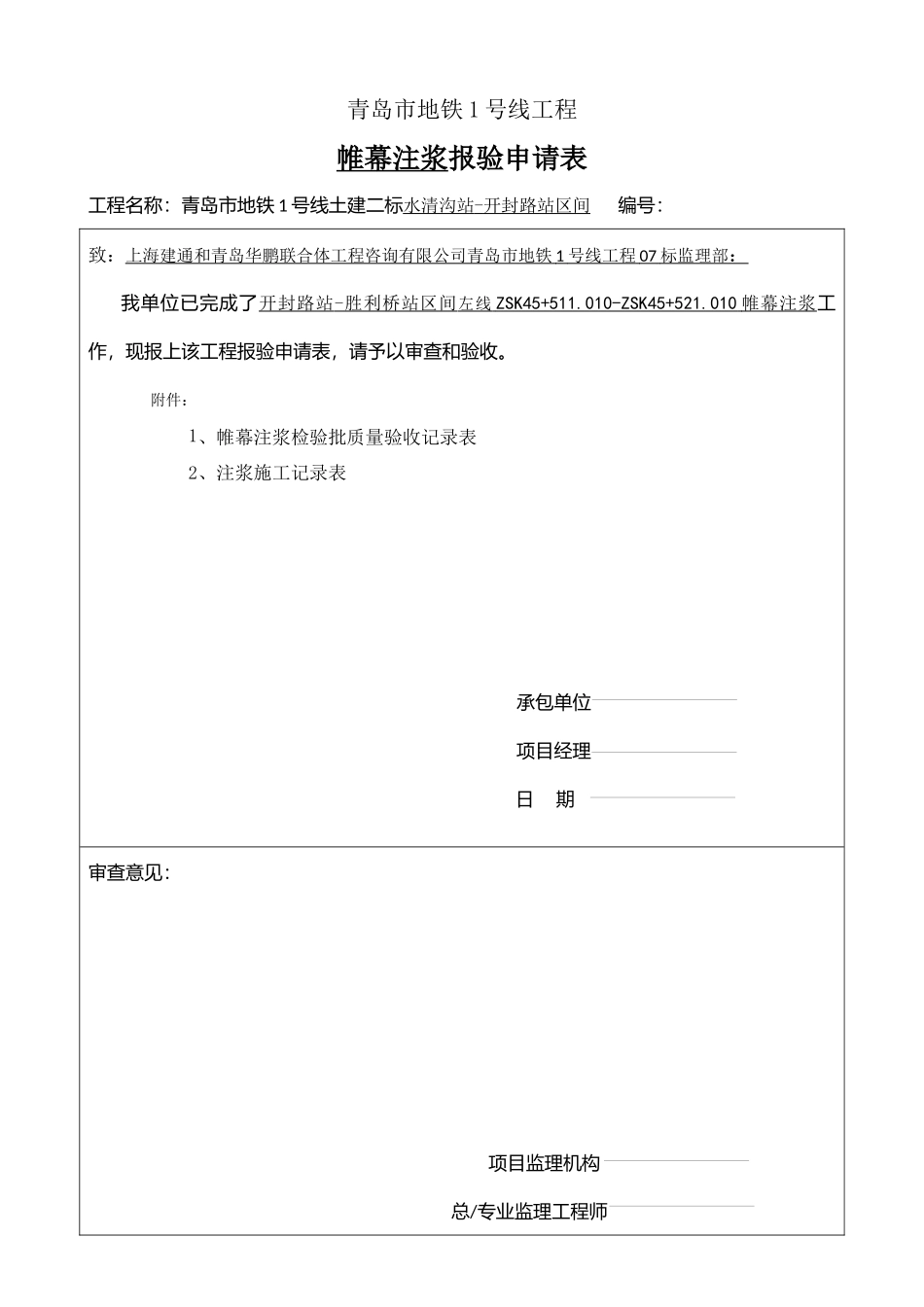

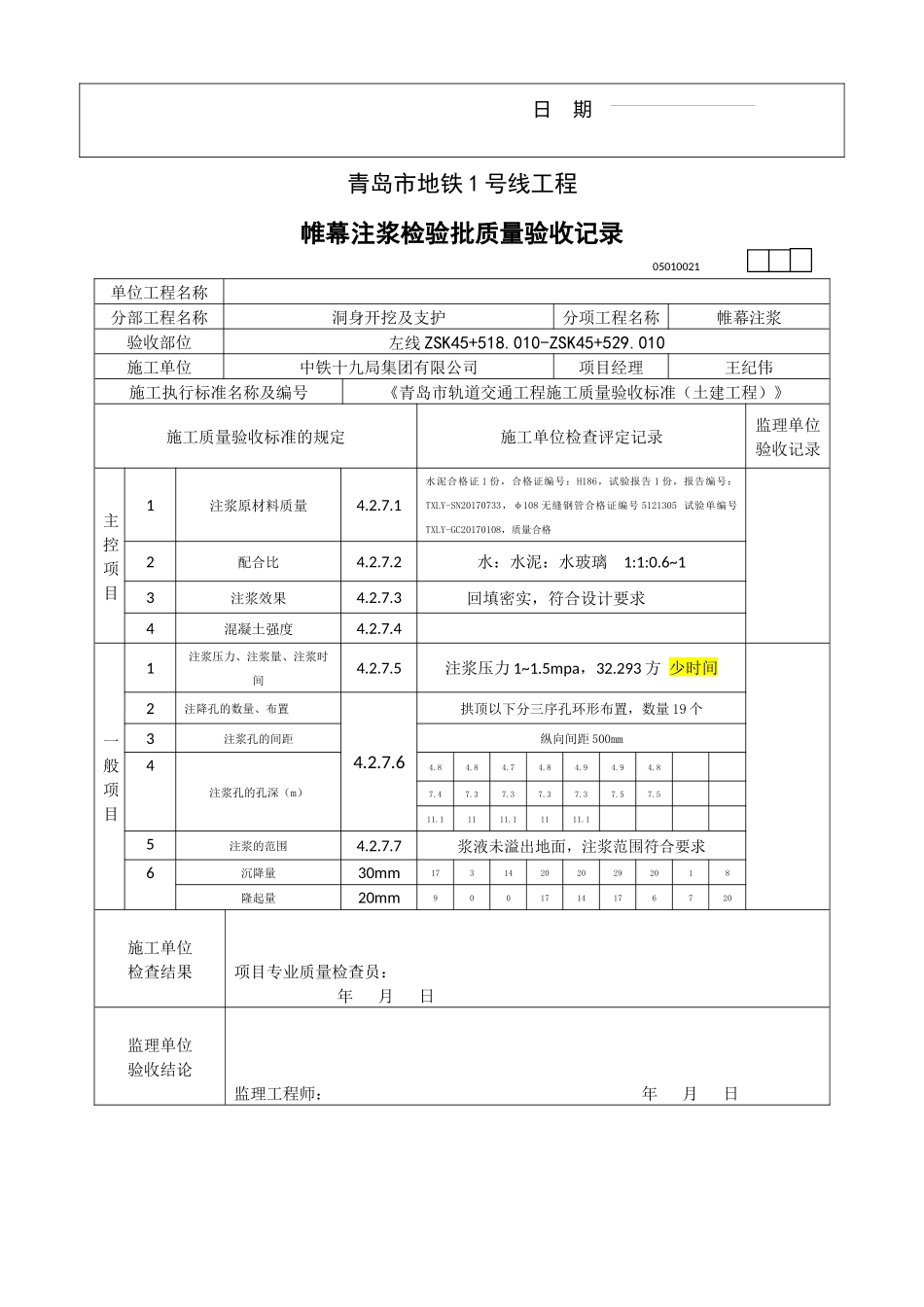

青岛市地铁1号线工程帷幕注浆报验申请表工程名称：青岛市地铁1号线土建二标水清沟站-开封路站区间编号：致：上海建通和青岛华鹏联合体工程咨询有限公司青岛市地铁1号线工程07标监理部：我单位已完成了开封路站-胜利桥站区间左线ZSK45+511.010-ZSK45+521.010帷幕注浆工作，现报上该工程报验申请表，请予以审查和验收。附件：1、帷幕注浆检验批质量验收记录表2、注浆施工记录表承包单位项目经理日期审查意见：项目监理机构总/专业监理工程师日期青岛市地铁1号线工程帷幕注浆检验批质量验收记录05010021单位工程名称分部工程名称洞身开挖及支护分项工程名称帷幕注浆验收部位左线ZSK45+518.010-ZSK45+529.010施工单位中铁十九局集团有限公司项目经理王纪伟施工执行标准名称及编号《青岛市轨道交通工程施工质量验收标准（土建工程）》施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1注浆原材料质量4.2.7.1水泥合格证1份，合格证编号：H186，试验报告1份，报告编号：TXLY-SN20170733，φ108无缝钢管合格证编号5121305试验单编号TXLY-GC20170108，质量合格2配合比4.2.7.2水：水泥：水玻璃1:1:0.6~13注浆效果4.2.7.3回填密实，符合设计要求4混凝土强度4.2.7.4一般项目1注浆压力、注浆量、注浆时间4.2.7.5注浆压力1~1.5mpa，32.293方少时间2注降孔的数量、布置4.2.7.6拱顶以下分三序孔环形布置，数量19个3注浆孔的间距纵向间距500mm4注浆孔的孔深（m）4.84.84.74.84.94.94.87.47.37.37.37.37.57.511.11111.11111.15注浆的范围4.2.7.7浆液未溢出地面，注浆范围符合要求6沉降量30mm173142020292018隆起量20mm9001714176720施工单位检查结果项目专业质量检查员：年月日监理单位验收结论监理工程师：年月日青岛市地铁1号线工程注浆施工记录表表QDTSJ-033编号：单位工程名称分部工程名称施工部位施工单位项目经理注浆材料及配合比注浆设备型号注浆位置(桩号)注浆日期注浆压力(MPa)注入材料量(L)饱满情况备注其他说明：施工员质检员专业技术负责人年月日年月日年月日青岛市地铁1号线工程管棚（导管）报验申请表工程名称：青岛市地铁1号线土建二标水清沟站-开封路站区间编号：致：上海天佑工程咨询有限公司青岛市地铁1号线工程06标监理部：我单位已完成了水清沟站-开封路站区间右线YK43+858.0-YK43+838.0上台阶管棚（导管）工作，现报上该工程报验申请表，请予以审查和验收。附件：1、管棚（导管）检验批质量验收记录2、超前导管、管棚施工记录表承包单位________________项目经理________________日期________________审查意见：项目监理机构________________总/专业监理工程师________________日期________________青岛市地铁1号线工程管棚（导管）检验批质量验收记录040100110501001107020071单位工程名称分部工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号《青岛市轨道交通工程施工质量验收标准（土建工程）》项目施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1钢管的质量、品种、级别、规格和数量4.2.2.12工作面质量4.2.2.23钢管接长4.2.2.34注浆配合比4.2.2.45注浆效果4.2.2.56注浆量4.2.2.57注浆压力4.2.2.5一般项目1钻孔外插角5‰2孔距±50mm3孔深≥管长4孔径D+30～40mm施工单位检查结果项目专业质量检查员：年月日监理单位验收结论监理工程师：年月日青岛市地铁1号线工程超前导管、管棚施工记录表表QDTSJ-026编号：单位工程名称分部工程名称施工部位施工单位项目经理序号桩号位置长度(m)直径(mm)角度(°)间距(cm)根数压力(MPa)注浆量(L)施工班次施工员质检员专业技术负责人年月日年月日年月日青岛市地铁1号线工程洞身开挖开挖报验申请表工程名称：青岛市地铁1号线土建二标水清沟站-开封路站区间编号：致：上海天佑工程咨询有限公司青岛市地铁1号线工程06标监理部：我单位已完成了水清沟站-开封路站区间右线YK43+858.0-YK43+838.0上台阶开挖工作，现报上该工程报验申请表，请予以审查和验收。附件：1、开挖检验批质量验收记录表2、爆破效果检验表3、隧道洞身开挖围岩地质观察记录表4、隧道开挖断面检查记录表承包单位_...
