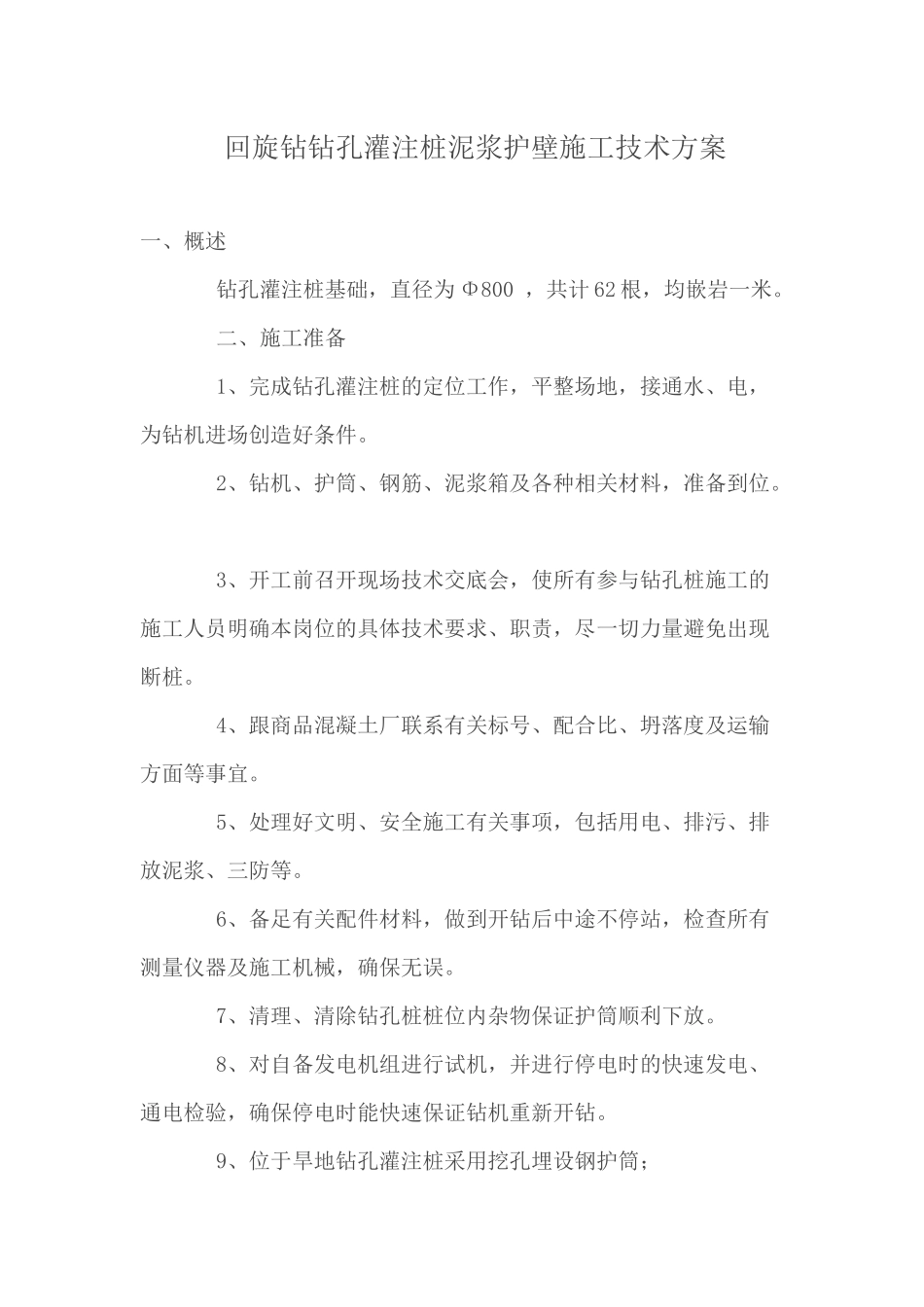

回旋钻钻孔灌注桩泥浆护壁施工技术方案一、概述钻孔灌注桩基础，直径为Φ800，共计62根，均嵌岩一米。二、施工准备1、完成钻孔灌注桩的定位工作，平整场地，接通水、电，为钻机进场创造好条件。2、钻机、护筒、钢筋、泥浆箱及各种相关材料，准备到位。3、开工前召开现场技术交底会，使所有参与钻孔桩施工的施工人员明确本岗位的具体技术要求、职责，尽一切力量避免出现断桩。4、跟商品混凝土厂联系有关标号、配合比、坍落度及运输方面等事宜。5、处理好文明、安全施工有关事项，包括用电、排污、排放泥浆、三防等。6、备足有关配件材料，做到开钻后中途不停站，检查所有测量仪器及施工机械，确保无误。7、清理、清除钻孔桩桩位内杂物保证护筒顺利下放。8、对自备发电机组进行试机，并进行停电时的快速发电、通电检验，确保停电时能快速保证钻机重新开钻。9、位于旱地钻孔灌注桩采用挖孔埋设钢护筒；三、采用GPS150型钻机，正循环回转法施工。钻头采用尖头笼式钻头（主要用于粘土层中）及平头笼式钻头（主要用于粉砂土中）。1、测量放样详见测量施工方案。2、埋设护筒（1）护筒采用钢护筒，用5mm厚钢板制成，确保在护筒埋设稍有偏差时，保证钻头能正确就位，并能顺利提钻。（2）旱地里护筒长度为1.5m，位于现状河道内的护筒长为2m（并外套钢护筒），因为上部土质较差，顶部均为杂填土。原则上保证护筒进入原状土50cm，并高出地面30cm左右，以确保不小于1m的水头压力，防止塌孔。如2m不够长，加长护筒。由于地质资料第一层土为粉质粘土，第二层均为淤泥质粉质粘土层，下为粉土夹粉质粘土，因此护筒埋深不宜穿透粉质粘土层，而使护筒外露段长一些有利。（3）护筒就位用十字交叉法定位。（4）护筒就位后，周围用粘土分层均匀填满夯实，确保泥浆不外漏，确保护筒位置正确牢固。（5）如果底部土质很差。为防止护筒下沉，采取相应的加固措施，把护筒固定。（6）护筒埋好后，测定好护筒顶标高，做好资料，请监理复核认可后，钻机就位。（7）护筒埋好后，在桩机范围内整浇混凝土地坪，挖好泥浆排放沟。确保泥浆不外溢。3、泥浆护壁、泥浆循环根据地质报告显示桩底部有淤泥夹层和沙夹层，故采用回旋钻机成孔，泥浆制作膨润土护壁工艺施工。即成孔后注入膨润土和碳酸钾按比例现场制作的泥浆膨润土，使之形成泥浆护壁。在各桩位附近各设置一个四根桩泥浆容量的泥浆池（泥浆比重1：3），用于泥浆循环，并及时组织泥浆车进行外运。4、钻孔（1）开钻前，配制好比重为1.3-1.4的泥浆进入泥浆池及孔内。（2）调平好钻孔工作平台，保证钻孔平台水平并确保牢固，在钻孔过程中不发生倾斜位移。（3）调整好钻机，保证钻杆竖直，使钻架吊点、钻机的转盘中心和桩位中心三点在一垂直线上。（4）在钻孔过程中，随时检查平台的水平度，发现倾斜，及时调整，确保成孔垂直度。（5）在粘土钻孔过程中，及时检查泥浆比重，控制在1.2～1.3之间。粘度控制在16～22秒，发现不符，及时调整。（6）钻孔作业分班连续进行，不中断。（7）升降钻具时，保证操作平稳，钻头提升时，防止发生碰撞护筒、孔壁及钩挂护筒底现象发生。（8）在钻孔中因故停钻时，一是确保有规定水位及相应比重的泥浆，防止塌孔，二是钻头上提2m左右，以防钻渣沉淀而埋住钻头，造成质量事故。（9）钻孔中采用轻压慢钻，使孔底不全部承受钻具重力，以避免或减少倾孔、弯孔和扩孔现象。（10）在粉砂土控制进尺速度，加大泥浆比重至1.3～1.4，粘度22～24秒。（11）在粘土中控制中等转速，大泵量稀释泥浆，防止泥浆比重过大，影响成孔质量。（12）当钻孔达到设计深度，及时停机。对孔径、孔深、孔斜率进行检查，自测合格后，报监理复测，同意后，开始清孔。5、清孔达到设计深度后，开始清孔，用换浆清孔法。当泥浆比重为1.15～1.18时，再放钢筋笼。6、下钢筋笼（1）钢筋笼现场分节制作，长度根据定尺钢筋长度及钢筋笼长度确定。保证接头按50％错开。同一根钢筋两个接头错开100cm以上。（2）钢筋笼制好后，报监理验收合格方可使用。制作原则是：主筋顺直，距离均匀，箍筋间距均匀，点焊牢固，保护层垫块均匀合理放置，垫块采用圆垫块。（3）钢筋笼连接采用...
