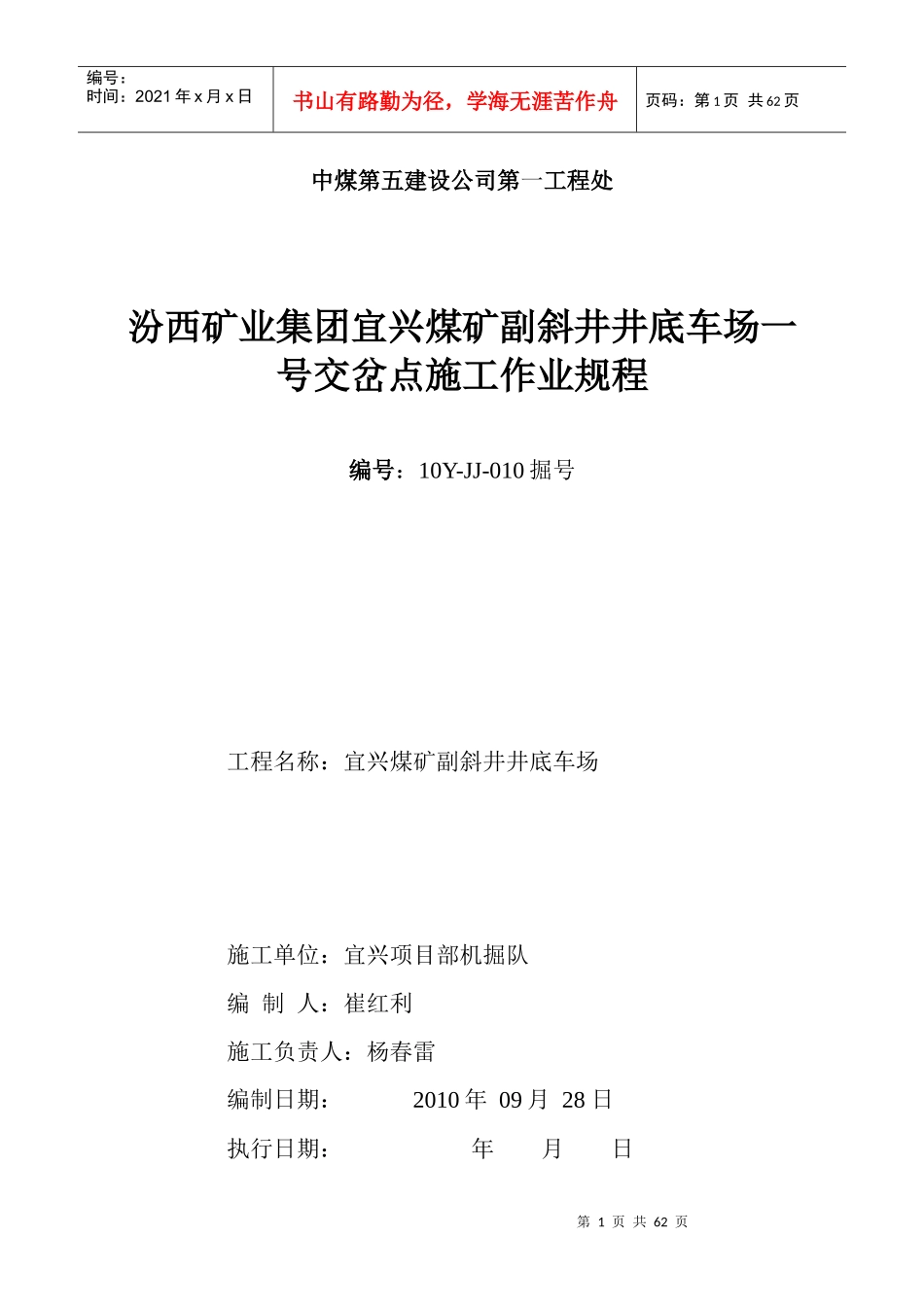

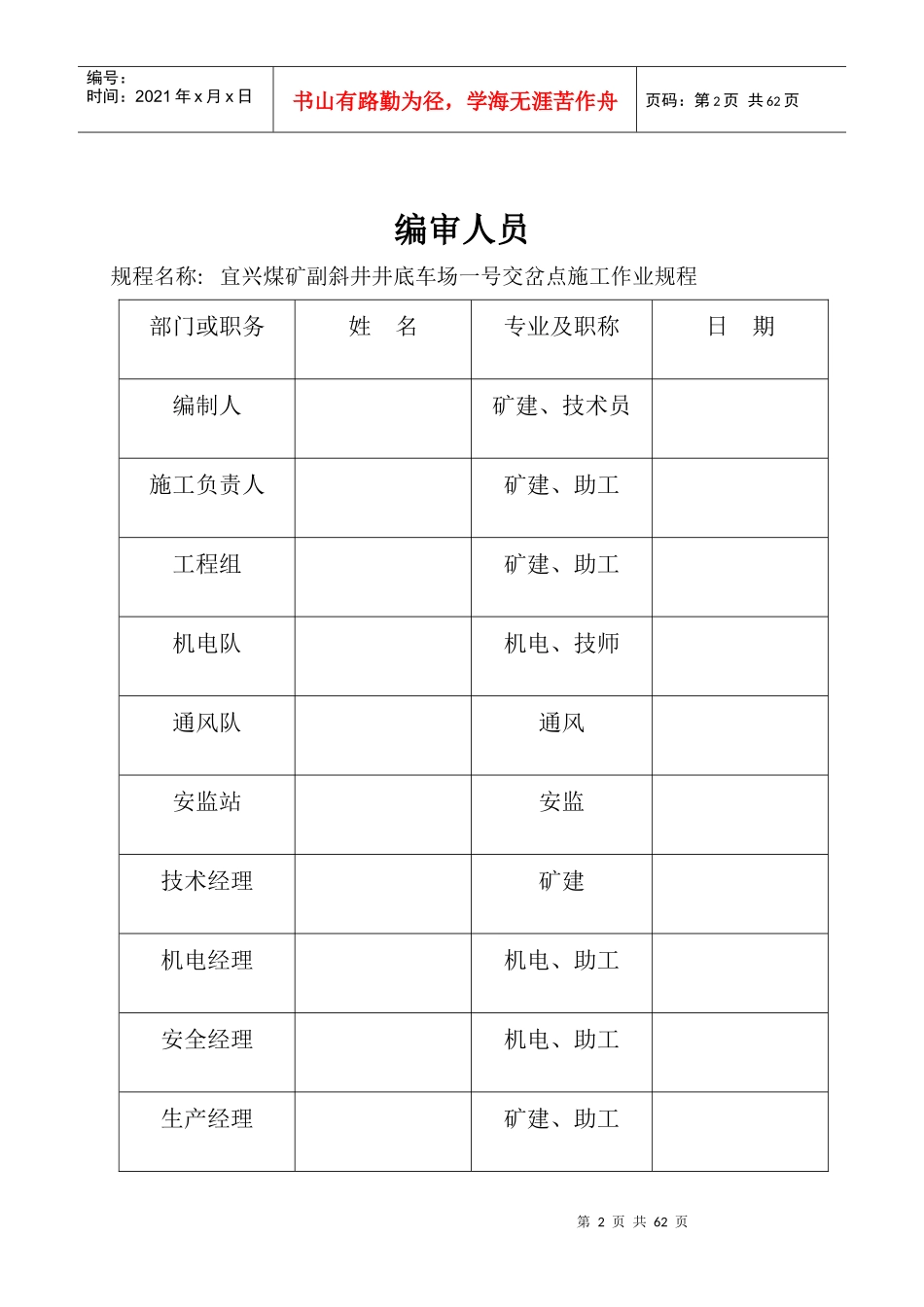

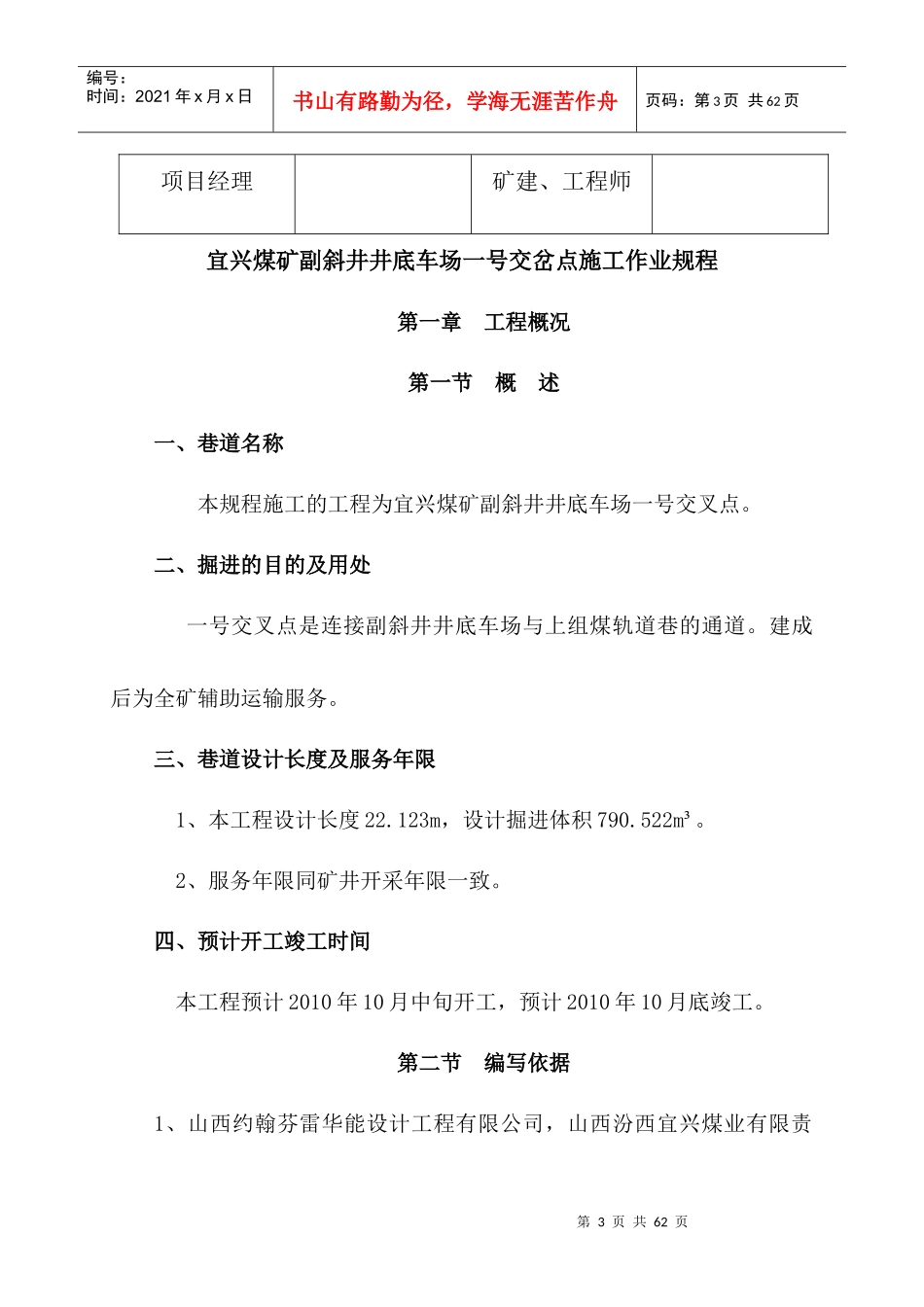

第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共62页中煤第五建设公司第一工程处汾西矿业集团宜兴煤矿副斜井井底车场一号交岔点施工作业规程编号：10Y-JJ-010掘号工程名称：宜兴煤矿副斜井井底车场施工单位：宜兴项目部机掘队编制人：崔红利施工负责人：杨春雷编制日期：2010年09月28日执行日期：年月日第2页共62页第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共62页编审人员规程名称:宜兴煤矿副斜井井底车场一号交岔点施工作业规程部门或职务姓名专业及职称日期编制人矿建、技术员施工负责人矿建、助工工程组矿建、助工机电队机电、技师通风队通风安监站安监技术经理矿建机电经理机电、助工安全经理机电、助工生产经理矿建、助工第3页共62页第2页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共62页项目经理矿建、工程师宜兴煤矿副斜井井底车场一号交岔点施工作业规程第一章工程概况第一节概述一、巷道名称本规程施工的工程为宜兴煤矿副斜井井底车场一号交叉点。二、掘进的目的及用处一号交叉点是连接副斜井井底车场与上组煤轨道巷的通道。建成后为全矿辅助运输服务。三、巷道设计长度及服务年限1、本工程设计长度22.123m，设计掘进体积790.522m³。2、服务年限同矿井开采年限一致。四、预计开工竣工时间本工程预计2010年10月中旬开工，预计2010年10月底竣工。第二节编写依据1、山西约翰芬雷华能设计工程有限公司，山西汾西宜兴煤业有限责第4页共62页第3页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共62页任公司宜兴煤矿（改扩建）S1011-121G2-1图。2、《煤矿井巷工程质量检验评定标准》3、矿山井巷工程验收规范。4、《煤矿安全规程》。第二章地理位置及地质情况第一节地理位置一号交岔点开始位置位于井底车场116米处，巷道附近无老窑采空区,地面位置在刘家庄西侧。第二节地质构造特征及工程地质一、地质构造本井田位于阳泉曲～汾西盆状复向斜的北部偏东，受区域构造的影响区内地层平缓，倾角一般不大于15°，以北西及北北东向宽缓的波状起伏为基本构造形态。二、工程地质本工程掘进层位二叠系山西组，是矿井主要的含煤地层,主要以灰黑色、深灰色砂岩，砂质泥岩及粉砂岩，煤组成。巷道顶板主要以砂岩、砂第5页共62页第4页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共62页质泥岩为主，底板主要以深灰色泥岩，砂质泥岩为主。第三节水文地质概况根据矿方提供的地质说明书可知，交岔点上部可能有一层含水层，含水量很小，预计在锚索施工后，会有少量的水沿锚索流出，水文地质条件简单，工作面无淋水。第四节瓦斯情况本区主要可采煤层瓦斯含量较低，矿方提供的瓦斯相对涌出量6.4m3/t,为此，属于低瓦斯矿井。第三章巷道布置及支护说明第一节巷道布置宜兴煤矿副斜井井底车场一号交岔点开始点位于副斜井落平点向前116米处与上组煤轨道巷相连，设计掘进长度22.123m。附图：一号交岔点位置平剖面图第二节支护形式一、巷道断面巷道断面设计为直墙半圆拱形断面，A-A断面设计掘进宽5.44m、墙第6页共62页第5页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共62页高1.7m、掘进高4.47m，掘进断面积20.33㎡；净宽5.2m、墙高1.6m、净高4.2m，净断面积18.94㎡；喷浆厚度120㎜；强度为C20；铺底厚度100㎜。B-B断面设计掘进宽4.24m、墙高1.7m、掘进高3.82m，掘进断面积13.84㎡；净宽4.0m、墙高1.6m、净高3.6m，净断面积12.68㎡；喷浆厚度120㎜；强度为C20；铺底厚度100㎜。C-C断面设计掘进宽10.4m、墙高1.7m、掘进高6.9m，掘进断面积60.15㎡；净宽10.16m、墙高1.6m、净高6.68m，净断面积56.79㎡；喷浆厚度120㎜；强度为C20；铺底厚度100㎜。附图：一号交岔点断面图二、支护方式1、巷道支护技术参数:采用锚、网、喷、锚索联合支护，永久支护紧跟迎头。严禁空顶作业锚杆布置：间、排距为800㎜×800mm，锚杆与巷道轮廓或岩层面垂直布置。锚杆采用￠22×2200㎜高强度左旋无纵筋螺纹钢锚杆，每个锚杆配两支锚...
